IPPON Back Comfo Pro 600 и CyberPower BR650ELCD – источники бесперебойного питания

Сегодня мы рассмотрим три новых источника бесперебойного питания начального уровня – IPPON Back Comfo Pro 600, CyberPower BR650ELCD и CyberPower Value 1200Е. И начнём мы с продукции IPPON.
IPPON Back Comfo Pro 600 и CyberPower BR650ELCD – источники бесперебойного питания

Сегодня мы рассмотрим три новых источника бесперебойного питания начального уровня – IPPON Back Comfo Pro 600, CyberPower BR650ELCD и CyberPower Value 1200Е. И начнём мы с продукции IPPON.

Источники бесперебойного питания компании IPPON – частые гости нашей лаборатории. Сегодняшнего зовут IPPON Back Comfo Pro 600. Познакомимся с ним поближе.

IPPON Back Comfo Pro 600

Таблица 1. Технические характеристики ИБП IPPON Back Comfo Pro 600

ПараметрЗначение
ТипЛинейно-интерактивный (line-interactive); обеспечивает стабилизацию напряжения на выходе; при этом частоты на входе и выходе совпадают
Окно пропускания220 В ±20% (либо -30%)
Время реакции2-6 мс
БатареиГерметичные, свинцово-кислотные, необслуживаемые
Время работы от батарей8 минут при подключении офисного компьютера с LCD-монитором 15"
Кол-во выходных розеток2 компьютерные (IEC-320-C13), 2 компьютерные без резервного питания, 2 обычные
Выходное напряжение220 В ±10%
Тип выходного сигналаСтупенчатая эмуляция синусоиды
Защита телефонной/модемной линииРазъёмы RJ-11 для защиты телефонной сети
Выходная мощность360 Вт
Индикация1 индикатор на передней панели. Оповещает об активности устройства и перегрузке
Звуковые сигналыРезервный режим: редкие гудки (раз в 10 с)Батарея разряжена: частые гудки (раз в 1 с)Перегрузка: частые гудки (раз в 0,5 с)Замена батареи: частые гудки (раз в 2 с)Сбой: непрерывный гудок
Уровень шума40 дБ
Мощность600 ВА
Время зарядки8 часов до 90% ёмкости
ИнтерфейсRS-232, USB
Поддержка ОСWindows 95, Windows 98, Windows NT, Windows 2000, Windows XP, Linux, Novell
Размеры (ШхВхГ)124х210x300 мм
Вес6,4 кг

Общий внешний вид ИБП от IPPON – на фотографии ниже:

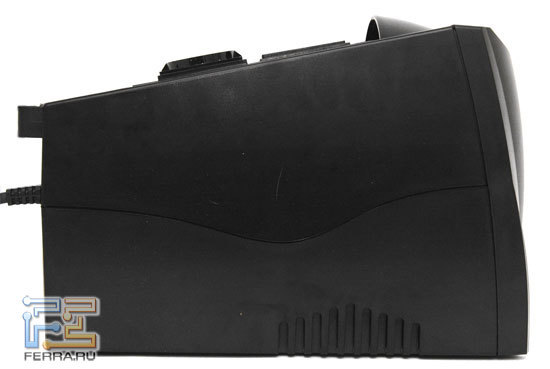

Внешний вид ИБП IPPON Back Comfo Pro 600

Внешний вид ИБП IPPON Back Comfo Pro 600

Внешний вид ИБП IPPON Back Comfo Pro 600

Внешний вид ИБП IPPON Back Comfo Pro 600

Поначалу может показаться, что съёмка выполнена не вполне грамотно, корпус ИБП как бы «ну очень длинный» и поэтому сужается. Но это не так: он действительно не вполне правильной формы. Слово «правильный» мы здесь применяем исключительно в геометрическом понимании.

Нельзя сказать, что такое решение делает его неудобным в использовании. Но и с тем, что особой эргономичности он не придаёт, тоже трудно поспорить. Зато оригинально.

Передняя панель ИБП IPPON Back Comfo Pro 600 практически лишена органов индикации и управления – они вынесены на углублённую площадку на верхней передней грани корпуса.

ИБП IPPON Back Comfo Pro 600, лицевая панель

ИБП IPPON Back Comfo Pro 600, лицевая панель

ИБП IPPON Back Comfo Pro 600, лицевая панель

ИБП IPPON Back Comfo Pro 600, лицевая панель

Этот источник питания выполнен достаточно демократично в плане коммутации с управляющим устройством (компьютером в общем случае). Что мы имеем в виду: несмотря на практически повсеместное вытеснение СОМ-порта и поголовное использование USB, этот ИБП имеет управление по обоим. Считаем это достоинством, поскольку СОМ-порт ещё не совсем списан со счетов, а освободить за счёт него лишнее гнездо USB при нашей жизни не так уж и плохо.

ИБП IPPON Back Comfo Pro 600, задняя стенка

ИБП IPPON Back Comfo Pro 600, задняя стенка

ИБП IPPON Back Comfo Pro 600, задняя стенка

ИБП IPPON Back Comfo Pro 600, задняя стенка

Также на задней стороне корпуса имеется крышка батарейного отсека:

ИБП IPPON Back Comfo Pro 600, батарейный отсек открыт

ИБП IPPON Back Comfo Pro 600, батарейный отсек открыт

ИБП IPPON Back Comfo Pro 600, батарейный отсек открыт

ИБП IPPON Back Comfo Pro 600, батарейный отсек открыт

Верхняя сторона корпуса ИБП целиком отведена под выходные разъёмы (список которых мы привели выше, в таблице). Заметим только, что, на наш взгляд, размещение разъёмов для телефонной линии выбрано не вполне удачно. Думается, на задней стенке они себя чувствовали бы несколько комфортнее, так как телефонный провод в отличие от сетевого питающего – гораздо более нежная субстанция.

ИБП IPPON Back Comfo Pro 600, верхняя сторона и выходные разъёмы

ИБП IPPON Back Comfo Pro 600, верхняя сторона и выходные разъёмы

ИБП IPPON Back Comfo Pro 600, верхняя сторона и выходные разъёмы

ИБП IPPON Back Comfo Pro 600, верхняя сторона и выходные разъёмы

Вот что можно вкратце рассказать о наших впечатлениях от внешнего изучения ИБП IPPON Back Comfo Pro 600.

На время отложим его и посмотрим на аналогичную продукцию другого производителя.

CyberPower Value 1200Е

Внешний вид этого источника бесперебойного питания можно оценить по фотографии, приведённой ниже:

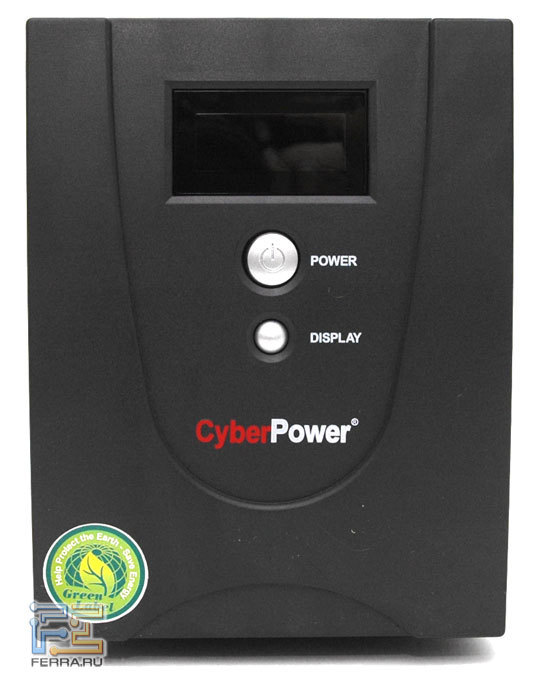

Внешний вид CyberPower Value 1200Е

Внешний вид CyberPower Value 1200Е

Внешний вид CyberPower Value 1200Е

Внешний вид CyberPower Value 1200Е

А технические характеристики сведены в таблицу.

Таблица 2. Технические характеристики ИБП CyberPower Value 1200Е

ТипЛинейно-интерактивный (line-interactive)
ИндикаторыПитание от сети, питание от аккумуляторов
Время реакции4 мс – типичное
ЖК-дисплей+
Батареи2 герметичных необслуживаемых свинцово-кислотных аккумулятора 12 В / 7 Ач
Кол-во выходных розеток6 компьютерных (IEC-320-C13)
Входное напряжение165-270 В
Выходное напряжениеАппроксимация синусоиды, 230В ±10%
Защита от перегрузки на выходеПри работе от сети: предохранитель; при работе от аккумулятора: ограничитель по силе тока
Защита телефонной/модемной линии+
Выходная мощность720 Вт
Защита от короткого замыкания+
Звуковые сигналыПитание от аккумуляторов, разрядка аккумуляторов, перегрузка
AVR (Automatic Voltage Regulation – авторегулятор напряжения)Есть только функция повышения напряжения
Время зарядки8 часов
ИнтерфейсRS-232, USB
Комплект поставкиКабель питания, кабель USB, телефонный кабель, CD-ROM
ПО в комплектеPowerPanel Personal Edition
Поддержка ОСWindows 2000, Windows NT, Windows XP, Windows Server 2003, Windows Vista; Mac OS; Linux
Размеры (ШхВхГ)140x180x326 мм
Вес12,7 кг
Рабочая температура0-40°C

Этот ИБП гораздо более привычен нашему глазу и выполнен согласно канонам приборостроения.

Передняя панель ИБП помимо кнопок управления содержит цифро-знаковый дисплей, отображающий режимы работы, а все без исключения разъёмы традиционно выведены на заднюю стенку. Там же расположен и вентилятор. Отрадно также, помимо USB-шины, наличие управления по доисторическому СОМ-порту – оно ещё никому не мешало.

Внутренняя компоновка вполне разумна с точки зрения вентиляции энергонагруженных элементов, с одной незначительной оговоркой: плату контроллера лучше было бы расположить вертикально вдоль боковой стенки корпуса. Но это не особенно критично для бытовой техники.

Более пока об этом ИБП сказать нечего, отложим его до испытаний.

CyberPower BR650ELCD

Ну и наконец – третий гость лаборатории, который можно в некотором смысле назвать «два в одном». Сейчас расскажем – почему, а пока посмотрим таблицу с техническими параметрами.

Таблица 3. Технические характеристики ИБП CyberPower BR650ELCD

ИндикаторыПитание от сети
Время реакции4-6 мс (типичное)
ЖК-дисплей+
Батареи1 герметичный необслуживаемый свинцово-кислотный аккумулятор 12 В / 7 Ач
Кол-во выходных розеток3 обычные, 3 обычные без резервного питания
Входное напряжение160-270 В
Выходное напряжениеАппроксимация синусоиды 230В ±10%
Защита от перегрузки на выходеПри работе от сети: размыкатель цепи; при работе от аккумулятора: ограничитель по силе тока
Защита телефонной/модемной линии+
Выходная мощность390 Вт
Звуковые сигналыПитание от аккумулятора, разрядка аккумулятора, перегрузка
AVR (Automatic Voltage Regulation – авторегулятор напряжения)Есть только функция повышения напряжения
Время зарядки8 часов
Крепление к стенеВозможно
ИнтерфейсUSB
Комплект поставкиКабель USB, CD-ROM
ПО в комплектеPowerPanel Personal Edition
Поддержка ОСWindows 2000, Windows NT, Windows XP, Windows Server 2003, Windows Vista; Mac OS; Linux
Размеры (ШхВхГ)271x113,6x160,7 мм
Вес5,5 кг

Внешний вид ИБП CyberPower BR650ELCD представлен на фотографии ниже:

Внешний вид CyberPower BR650ELCD

Внешний вид CyberPower BR650ELCD

Внешний вид CyberPower BR650ELCD

Внешний вид CyberPower BR650ELCD

Как мы видим, он объединил в себе особенности двух рассмотренных выше источников: от своего собрата унаследовал дисплей и кнопки управления, а от конкурента – не вполне традиционную форму и выходные терминалы. В этих выходных терминалах, кстати, мы видим некоторое достоинство: не надо искать специальные шнуры «мама-папа» для подключения потребителей, а также мучиться с подключением приборов, имеющих несъёмный сетевой шнур.

CyberPower BR650ELCD, выходные разъёмы

CyberPower BR650ELCD, выходные разъёмы

CyberPower BR650ELCD, выходные разъёмы

CyberPower BR650ELCD, выходные разъёмы

Дисплей, правда, невелик:

Дисплей CyberPower BR650ELCD

Дисплей CyberPower BR650ELCD

Дисплей CyberPower BR650ELCD

Дисплей CyberPower BR650ELCD

Но вполне достаточен для беспроблемного считывания информации:

Дисплей крупным планом

Дисплей крупным планом

Дисплей крупным планом

Дисплей крупным планом

Вообще говоря, прибор выглядит достаточно строго и в известном смысле профессионально:

Некоторым несущественным недостатком можно назвать несъёмный шнур питания – это не всегда хорошо для самого шнура.

На нижней стороне ИБП находятся крышка аккумуляторного отсека и «уши» для крепления ИБП на стену.

Но есть и ещё один момент, который делает этот ИБП отличным от остальных. Момент этот называется «зарядник аккумуляторов АА и ААА»:

Зарядник этот сделан «подключаемым», что удобно, и подключение его производится посредством USB-разъёма на верхней стороне ИБП, между выходными терминалами.

Результаты испытаний всех трёх ИБП мы для наглядности свели в таблицу. Представляем её вам на обозрение, комментарии позже.

Таблица 4. Результаты тестирования ИБП

IPPON Back Comfo Pro 600CyberPower Value 1200ECyberPower BR650ELCD
Напряжение при аккумуляторе 100%, вольт194170213
Напряжение при аккумуляторе 50%, вольт207180220
Напряжение при аккумуляторе 15%, вольт221187227
Время работы от батареи при 200 Вт нагрузки7 мин. 12 с21 мин.7 мин. 3 с
Время заряда UPSПримерно 7-8 часовПримерно 7-8 часовПримерно 7-8 часов

Таблица 5. Результаты тестирования ИБП

IPPON Back Comfo Pro 600CyberPower Value 1200ECyberPower BR650ELCD
Входящее напряжениеИсходящее напряжениеВходящее напряжениеИсходящее напряжениеВходящее напряжениеИсходящее напряжение
Батарея, переход по превышению248 (резкий скачок)207############
Стабилизация, верхняя граница по превышению268227############
Стабилизация, нижняя граница по превышению246208############
Прямой проход, верхняя граница244244265265265265
Прямой проход, нижняя граница202202203203210210
Стабилизация, верхняя граница по понижению203235202235207244
Стабилизация, нижняя граница по понижению168195165197170201
Батарея, переход по понижению167196162170160213

В результате тестирования ИБП были выяснены следующие моменты. Во-первых, все они принадлежат к low-end-классу, и, соответственно, система стабилизации в них реализована самая простая. То есть переходы между режимами прямого прохождения электросети от источника к потребителю, стабилизации и питания от батареи осуществляются скачкообразно. Впрочем, для большинства блоков питания это нормально, и никаких сбоев не происходит. У ИБП от CyberPower есть один нюанс, «криминалом» они считают только снижение либо полное пропадание питающей сети. К превышениям напряжения сети они равнодушны. Впрочем, случаи превышения напряжения в наших электросетях встречаются крайне редко. При питании от батарей CyberPower Value 1200E показал достаточно низкие напряжения питания относительно стандарта в 220 В. Но не стоит забывать, что большинство бытовой и компьютерной техники оснащено блоками питания, которые принимают диапазон входных напряжений от 240 до 127 В, так как рассчитаны на работу не только в России, но и в США, где напряжение электросети – 127 В. Поэтому для конечного потребителя пониженные напряжения не так опасны, как может показаться на первый взгляд. CyberPower BR650ELCD показал себя хорошим прибором для защиты домашнего оборудования. Все выходные напряжения были отличными, а времени вполне достаточно, чтобы завершить работу операционной системы. Плюс зарядник. Ещё бы добавить защиту от превышения напряжения, и можно было бы смело претендовать на награду. Что же касается IPPON Back Comfo Pro 600, то он оказался весьма похожим по всем характеристикам на CyberPower BR650ELCD, только выходные напряжения чуть пониже и есть режим стабилизации при превышении напряжения в сети. Удачного вам выбора.
