Новый хит? Обзор видеокарты HIS HD 6930

Вступление

Видеокарта AMD Radeon HD 6930 — представитель топовой подсерии HD 6900, хоть и самой младший. Почему он появился на свет? Тому есть несколько возможных причин. Предположение первое. Во время производства процессоров для видеокарт всегда попадаются бракованные GPU, в которых не могут корректно работать все вычислительные процессоры. Но не выкидывать же их просто так. Поэтому производитель блокирует (либо аппаратно, либо с помощью прошивки) определенное количество ядер и выпускает новую видеокарту в свет. Предположение второе. Компания AMD настолько богата, что количество GPU Cayman (HD 6900) на складах столь огромно, что нужно уже хоть как-то от них избавиться. А так как покупать HD 6970 сегодня бессмысленно, в виду присутствия на рынке новой линейки, то приходится выпускать своего рода недоТОП.

Какой бы из этих вариантов не оказался правильным, потенциальным покупателям важно, чтобы новинка продемонстрировала хорошее соотношение цены/производительности, высокое качество системы охлаждения, а для многих также существенен и хороший оверклокерский потенциал. Все это мы и проверим в данном обзоре.

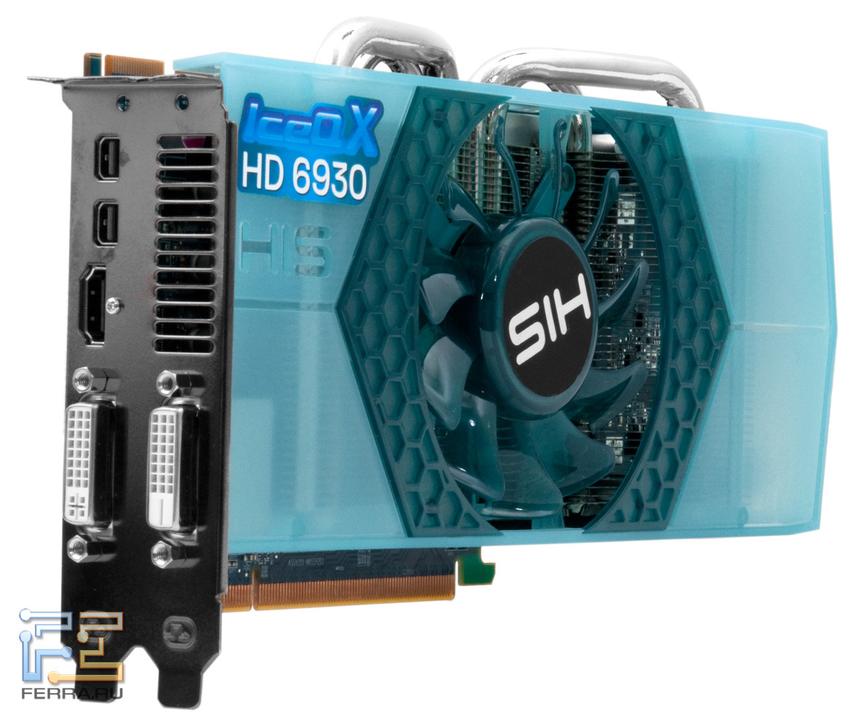

HIS Radeon HD 6930

Изучение начнем с коробки и комплектации, а затем перейдем к самой плате.

Упаковка сравнительно скромных размеров. В самом центре указано название видеокарты/системы охлаждения – IceQ X. Наклейка в верхней части указывает на присутствие бесплатной лицензии на игру DiRT3, что приятно.

В комплектацию входят:

• Диск с программным обеспечением
• Купон с бесплатным ключиком для игры DiRT3
• Переходник с D-SUB на DVI
• Инструкция по установке

Комплектация, нужно сказать, весьма бедная. Впрочем, это все же бюджетная видеокарта, и увеличивать стоимость из-за кучи переходников и прочих «свистелок» неразумно. Это отпугнет потенциальных покупателей, ибо, чем ближе цена новинки будет подбираться к стоимости HD 6950, тем менее привлекательной покупкой она будет становиться. К слову, о цене. Видеокарта продается, начиная с 5000 рублей ( по данным price.ru). В свою очередь, HD 6950 вы сможете купить только от 6500 () руб.

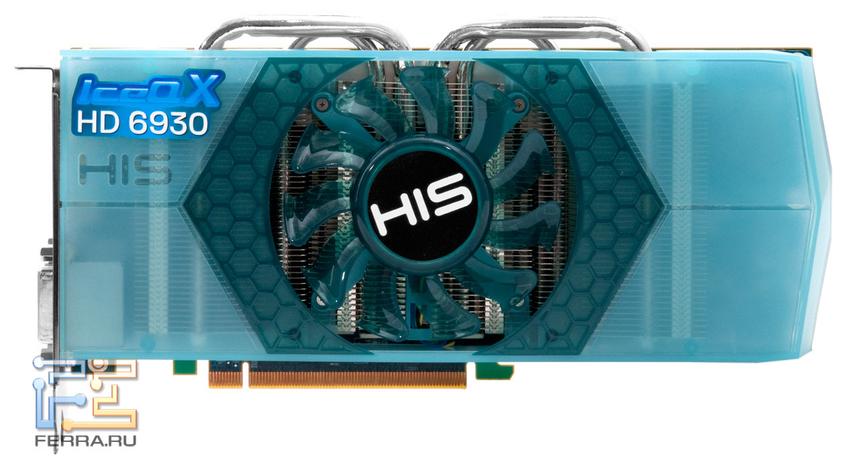

Внешность у видеокарты узнаваемая. Под пластиковым кожухом голубого цвета скрыт радиатор с четырьмя теплотрубками. У двух из них, тех, что ближе к центру, диаметр 6 мм, а у двух других – 8 мм. Длина печатной платы составляет 240 мм.

Обратная сторона ничем примечательным не отличается.

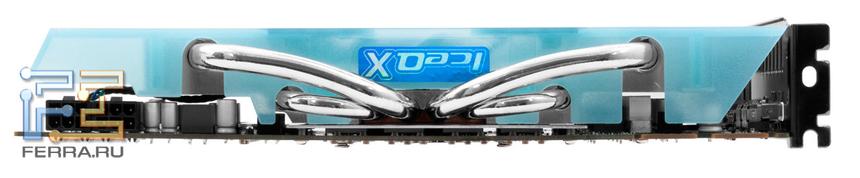

Видеокарта оснащается двумя шестиконтактными разъемами дополнительного питания. Также, снова могу отнести к минусам то, что система охлаждения будет выпихивать нагретый GPU воздух не за пределы корпуса, а вовнутрь, подогревая тем самым все остальные компоненты. Чем большее количество карт мы видим в нашей тестовой лаборатории, тем чаще это встречается, и это не хорошо. Благо, данная видеокарта не обладает запредельным энергопотреблением. TDP заявлено на 195 Ватт.

Для построения CrossFireX нам предлагается два одноименных разъема. Переключатель микросхем BIOS на данной видеокарте отсутствует.

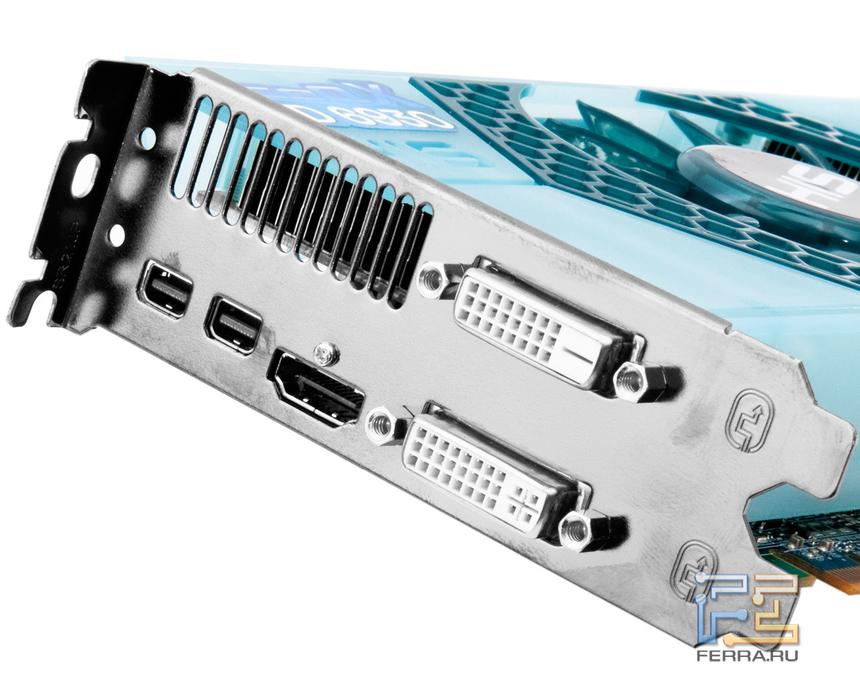

Нам предлагается богатый выбор видеовыходов, среди них: два DVI, один HDMI и два miniDP. С подключением множества мониторов проблем не будет.

Место контакта радиатора с GPU (часто его называют сердечник) выполнено из меди. Из него выходят четыре никелированные теплотрубки, которые передают тепло ребрам радиатора. Вентилятор всего один. Говоря проще, система охлаждения незатейливая. Будем надеяться, что этого достаточно.

После демонтажа основной части системы охлаждения, на плате останутся алюминиевый радиатор на мосфетах цепи питания GPU и алюминиевая пластина на микросхемах памяти. С элементами печатной платы они контактируют через термопрокладки. Если честно, то данная «система охлаждения» не внушает доверия в плане эффективности.

Удалив алюминиевую пластину, увидим восемь микросхем видеопамяти стандарта GDDR5. Тактовая частота функционирования составляет 4800 МГц, что на 200 МГц ниже, чем у HD 6950.

Микросхема видеопамяти HIS Radeon HD 6930

Производитель памяти — компания Hynix. Маркировка H5GQ1H24BFR T2C. Номинальная тактовая частота для этих микросхем составляет 5000 МГц, что позволяет надеяться на успешный разгон. Общий объем памяти – 1024 Мбайт. Шина памяти 256 бит.

Подсистема питания GPU четырехфазная.

Микросхема подсистемы питания HIS Radeon HD 6930

Сердцем подсистемы питания является микросхема Chil CHL8214-05. На подсистему питания видеопамяти приходится две фазы.

GPU видеокарты HIS Radeon HD 6930

Видеопроцессор новинки, как обычно, повернут относительно подложки на 45 градусов. Выпущен он на 4 неделе 2011 года в Тайване. Данный GPU несет в себе 1280 вычислительных процессоров, 80 текстурных блоков и 32 блока растеризации (ROPs). Тактовая частота составляет 750 МГц.

Таблица технических характеристик

*по данным price.ru

От своих старших собратьев Radeon HD 6930 отличается только уменьшенным количеством потоковых процессоров до 1280 шт. Объем видеопамяти в случае с видеокартой производства HIS составляет 1 Гбайт, но есть версии и с двумя гигабайтами, так что это учитывать не будем. Шина памяти осталась 256 бит. Тактовые несколько снизились относительно HD 6950, но не критично.

Разгон и температура

Самое интересно в этом видеоадаптере — его оверклокерский потенциал. Ибо, если он высок, то карта может легко догнать HD 6950. А если низок, то, судя по техническим характеристикам, она там и останется промежуточным звеном между HD 6870 и HD 6950.

Номинальные тактовые частоты для испытуемой составляют 750 / 1200 (4800 эффективная) МГц для GPU и видеопамяти соответственно.

Итоговые частоты, на которых карта прошла все тестирование, составили 925 / 1400 (5600 эффективная) для GPU и VRam. Это отличный показатель, который вселяет надежду на возможность на равных тягаться с видеокартой HD 6950. Для успешного разгона обороты вентилятора были увеличены до 80%. Кстати, в отличие от референсных систем охлаждения, IceQ X при таких оборотах не шумела особо сильно, работать рядом со стендом было комфортно. Уровень шума составлял 47 дБ. Это очень хорошо, так как огромное количество карт не могут этим похвастаться.

Температура тестируемых видеокарт

Новинка показывает отличные температуры относительно своих старших собратьев. Нужно учитывать, конечно, что собратья оснащались референсными системами охлаждения. Еще немного, и новинка поравнялась бы с режимами работы HD 7850, построенной на новом техпроцессе.

Конкуренты

AMD Radeon HD 6950

Данная видеокарта является следующей по мощности после героя данного обзора. Стоимость ее — примерно на полторы тысячи рублей выше. Объем видеопамяти составляет 2 Гбайт.

AMD Radeon HD 6970

Топ предыдущего поколения. Находится в одной подсерии вместе с HD 6930 и несет в себе полноценный GPU под кодовым именем Cayman с 1536 потоковыми процессорами. Объем памяти 2 Гбайт. Продается по цене от 9 000 рублей.

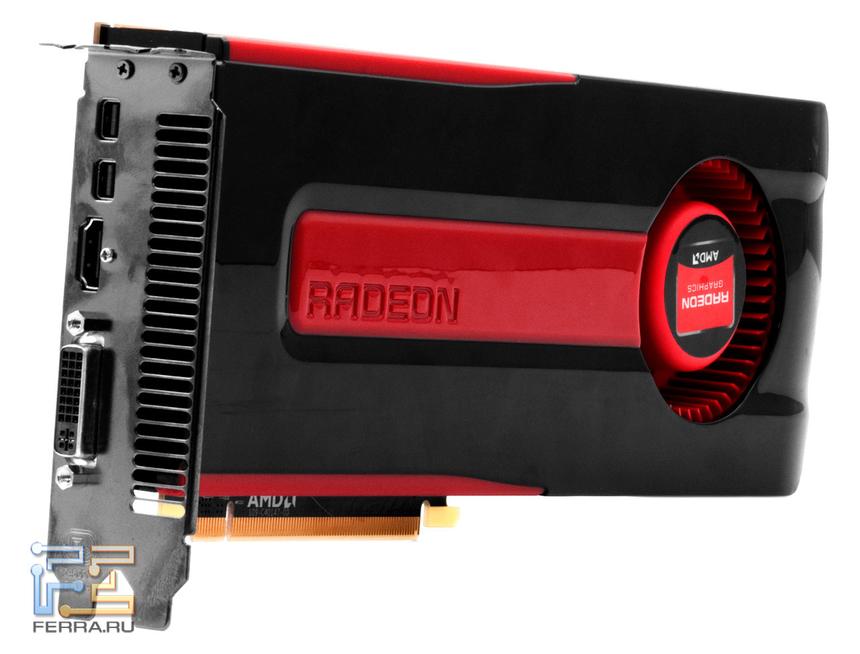

AMD Radeon HD 7850

Представитель новой, семитысячной линейки видеокарт от компании AMD. GPU несет в себе 1024 потоковых процессора и построен по новому 28-нм технологическому процессу. Объем видеопамяти составляет 2048 Мбайт. Ожидаемая цена в России — около 8 000 рублей.

Тестовый стенд

• Процессор – Intel Core i7 3960X Extreme Edition. Тактовая частота 3,3 ГГц, кэш 15 Мбайт L3
• Материнская плата – ASUS P9X79 Deluxe (LGA 2011, BIOS 0906)
• Система охлаждения – Intel RTS2011LC (водяное охлаждение)
• Термоинтерфейс – Arctic Silver 5
• Оперативная память – Corsair XMS3 1600 МГц, 9-9-9-24, 4x4 Гбайт (Quad channel)
• Жесткий диск – Intel SSD 320 Series, 160 Гбайт
• Блок питания – Corsair HX850W
• Монитор – Dell U2711b, 2560 х 1440
• Контроллер энергопотребления – Watts up Pro
• Операционная система – Windows 7, x64

Результаты тестирования

Все тестирования проводились в двух разрешениях: 2560 х 1440 и 1920 х 1080. Качество картинки было выкручено на максимальный уровень. Производительность всех игр, кроме Battlefield 3, замерялась штатными бенчмарками. В игре Battlefield 3 использовалась утилита Fraps. Полноэкранное сглаживание 4х, анизотропная фильтрация 16х.

Результаты тестирования в 3Dmark 11

Новинка взяла хороший старт. В разгоне она опережает HD 6950, HD 7850 и почти догоняет HD 6970. Это очень хороший результат. Но посмотрим, как будет вести себя видеокарта в настоящих играх, а не в синтетическом бенчмарке.

Результаты тестирования в Battlefield 3

В Battlefield 3 впереди всех HD 7850. Но, если сравнивать HD 6930 и HD 6970, то первый проигрывает лишь один кадр. Это очень впечатляет, учитывая стоимость видеокарты — около 5000 рублей.

Результаты тестирования в Crysis 2

В Crysis 2 ситуация становится еще лучше, в разгоне HD 6930 полностью догоняет стоковую HD 6970. Это отличный результат для столь тяжелой игры. И даже один гигабайт видеопамяти не снижает производительность в самом сложном режиме – 2560 х 1440 + MSAA4x.

Результаты тестирования в Aliens VS Predator

В Aliens VS Predator ситуация повторяется. Новинка проигрывает HD 6970 лишь два кадра в самом тяжелом режиме. А вот HD 7850 данном тесте провалилась полностью.

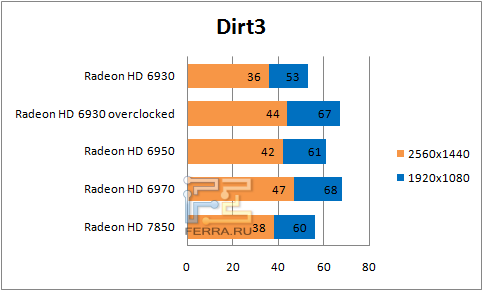

Результаты тестирования в Dirt3

Здесь снова без изменений. Разогнанная HD 6930 показывает производительность стоковой HD 6970 и обходит HD 7850.

Результаты тестирования в Mafia II

«Вторая Мафия», судя по всему, очень требовательна к объему видеопамяти, поскольку в разрешении 1920 х 1080 видеокарта обгоняет стоковую HD 6950, а вот в 2560 х 1440 картина полностью противоположная. Но в любом случае, производительность достаточная у любой из протестированных карт.

Результаты тестирования в Lost Planet 2

Lost Planet 2 тоже благоволит HD 6930. В разгоне новинка догоняет HD 6970, и значительно опережает HD 7850. Складывается ощущение, что нынешнее поколение драйверов для HD 7850 на данный момент оптимизировано только под современные и особо популярные игры. Ибо скачки производительности относительно предыдущего поколения наводят на вопросы.

Результаты тестирования в Metro 2033

А вот Metro 2033 в разрешении 2560 х 1440 просто уничтожило новинку. Почему получился такой результат, доподлинно неизвестно. В разрешении 1920 х 1080 HD 6930 опережает стоковую HD 6950.

Результаты тестирования в Resident Evil 5

В игре Resident Evil все карты показывают высокую производительность. Radeon HD 6930 в разгоне снова дотягивается до стоковой HD 6970.

Заключение

Видеокарта AMD Radeon HD 6930 показала себя очень хорошо. В большинстве игр новинка при повышении тактовых частот может тягаться со стоковой Radeon HD 6970. Это очень хороший результат. При этом стоит учитывать, что мы разгоняли видеокарту без повышения напряжения, которое также возможно при помощи модификации BIOS. Для тех, кто не боится лезть в такие дебри, это возможность получить еще большую производительность, чем ту, что мы видели.

Мы решили замерить энергопотребление всего тестового стенда с этой видеокартой. В игре Crysis 2 максимальное энергопотребление составило ~250 Ватт. Это тоже хороший результат.

Удачная покупка

Видеоадаптер будет производиться только для Китая и России. Стоит отметить, что есть подозрение на малое количество этих видеокарт вообще. А данная покупка является очень выгодной, если вы не гонитесь за последним поколением. Поэтому, если вы хотите приобрести эту видеокарту, то советуем вам особо сильно не медлить.
