Максимум MAXIMUS’а. Обзор материнских плат ASUS MAXIMUS VI

На момент написания обзора в портфолио ASUS насчитывалось сразу пять ROG-материнок на базе чипсета Z87 Express. Флагманом линейки плат для процессоров Haswell, конечно же, является неподражаемая MAXIMUS VI EXTREME. Далее идут текстолитовые «Максимусы» с приставками FORMULA, GENE (форм-фактора mATX), HERO и IMPACT. Последняя плата, кстати, является своеобразной пробой пера, ибо это первое ROG-устройство, спроектированное и созданное согласно стандартам форм-фактора mini-ITX. Как говорят в народе, маленький, да удаленький.

Общие сведения

К нам в тестовую лабораторию одновременно прибыли материнские платы MAXIMUS VI FORMULA и IMPACT. Сравнивать эти устройства друг с другом элементарно нет смысла (функционал разный). Мы и не будем.

Технические характеристики

Наверняка вы уже хорошо знакомы с чипсетом Z87 Express. Однако логично, что ROG-устройства имеют неизмеримо большую функциональность.

ASUS MAXIMUS VI IMPACT

Несмотря на то, что MAXIMUS VI IMPACT является первой ROG-материнкой форм-фактора mini-ITX, подобный концепт мы уже встречали. Так, плата под названием ASUS P8Z77-I DELUXE аналогично могла похвастать 10-фазной подсистемой питания центрального процессора. Поэтому MAXIMUS VI IMPACT в какой-то степени можно назвать преемником традиций, хоть решение и обзавелось более высоким статусом.

Материнская плата поставляется в небольшой картонной коробке. Однако по весу она легко составит конкуренцию некоторым полноформатным ATX-устройствам!

Естественно, все дело в комплектации. Помимо классического набора, состоящего из книжки-инструкции, компакт-диска, нескольких SATA-кабелей и заглушки для задней стенки корпуса, в наличии есть дискретная звуковая карта ROG SupremeFX и модуль беспроводной связи (с внешним адаптером). Да, MAXIMUS VI IMPACT поддерживает Wi-Fi стандарта 802.11ac, а также Bluetooth 4.0.

ROG SupremeFX может похвастать воспроизведением звука с отношением сигнал/шум на уровне 115 дБ. Кроме того, в системе используется четыре операционных усилителя TI LM4562, поддерживающих высококлассные мониторные наушники с импедансом 600 Ом. Еще одна «примочка» ROG SupremeFX — специальные конденсаторы ELNA. Сам чип звуковой карты спрятан под металлической крышечкой, играющей роль экрана от помех.

Скажем честно, какого-либо разительного качества звучания от ROG SupremeFX мы не почувствовали. К тому же у плат-конкурентов существуют аналогичные, но встроенные решения. Хотя ход инженеров ASUS понятен и логичен. Вряд ли удалось бы разместить столько элементов и сам аудиокодек в очень ограниченном пространстве.

На I/O-панели, помимо разъемов, распаян модуль IMPACT CONTROL. На небольшой текстолитовой плате, развернутой на 90 градусов, есть индикатор сигналов POST и следующий набор клавиш:

• DirectKey. С ее помощью система сразу же загружается в BIOS.
• Clr CMOS. Кнопка обнуления настроек BIOS.
• MemOK! Активация функции, которая дает возможность загрузиться системе даже с «проблемными» модулями оперативной памяти.
• ROG Connection. Эта клавиша позволяет управлять настройками материнской платы при помощи планшета или смартфона. Связь с мобильным гаджетом осуществляется по Bluetooth.

Тем не менее, на I/O-панели нашлось местечко для HDMI- и DP-выходов, восьми USB-портов (половина из которых — последней третьей ревизии), eSATA, RJ-45 и оптического S/PDIF. Красота!

Еще пара клавиш (включения/выключения и перезагрузки системы) распаяны в районе DIMM-слотов платы.

Перейдем к осмотру «достопримечательностей» MAXIMUS VI IMPACT. Легко заметить, что на текстолите квадратной формы со стороной всего 177 мм, нужно еще постараться разместить основные элементы. А потому у платы всего пара DIMM. А потому у платы всего один слот расширения — PCI Express x16. А потому у платы всего четыре порта SATA 3.0…

Однако MAXIMUS VI IMPACT может похвастать сразу четырьмя контроллерами для подключения вентиляторов. Что интересно, все они имеют поддержку широтно-импульсной модуляции.

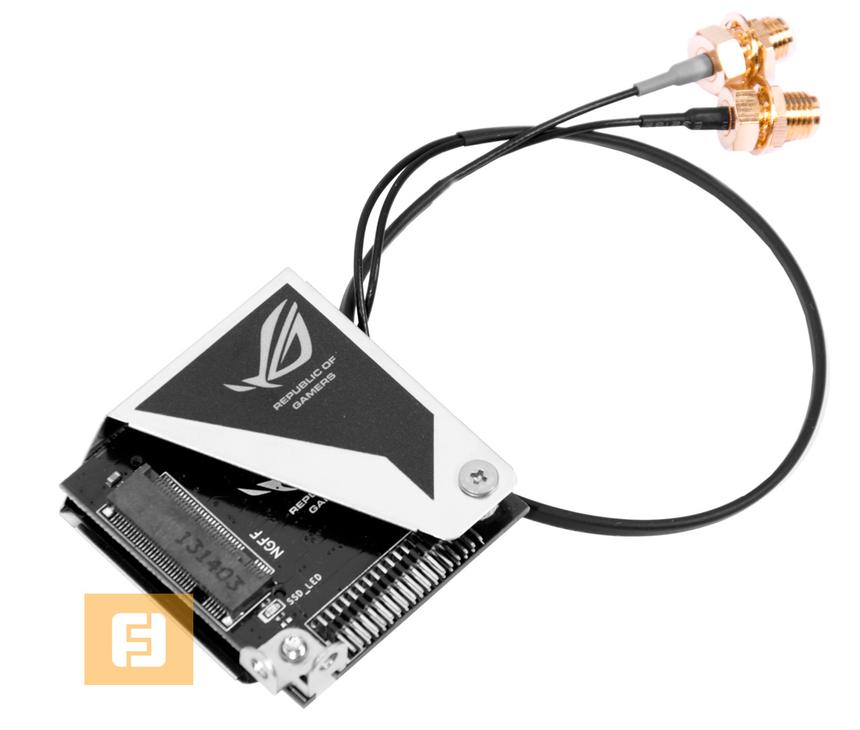

Беспроводной модуль устанавливается в слот mini-PCI Express.

Обратите внимание на оборотную сторону ASUS MAXIMUS VI IMPACT. Нет, ничего особенного на текстолите не распаяно. Однако, если присмотреться, можно заметить, что рядом с конденсаторами для CPU, внутри бекплейта, есть небольшое отверстие. С его помощью можно подвести термопару непосредственно к «камню» и замерять при помощи мультиметра температуру в режиме реального времени. Мелочь, а приятно!

Самый заметный элемент MAXIMUS VI IMPACT — модуль питания центрального процессора. На отдельной печатной плате, за алюминиевым радиатором, сокрыто сразу восемь фаз питания, состоящих из дросселей BlackWing, а также контроллер ASP1251. В особо горячих участках материнки используются более надежные «металлические» конденсаторы. Каждая фаза позволяет выдерживать нагрузку вплоть до 60 А.

Вроде бы идеальное решение, но подобный «отросток» может помешать размещению процессорного кулера. Систему охлаждения, которая будет использоваться в системе вместе с MAXIMUS VI IMPACT, вообще достаточно тяжело подобрать. С одой стороны, есть возможность «упереться» в блок фаз питания. С другой — перекрыть слот PCI Express x16. Да еще и батарейка BIOS повернута на 90 градусов относительно плоскости платы. Идеальным вариантом, на наш взгляд, станет использование «готовой» СВО. За примерами далеко ходить не надо: не так давно мы писали про BitFenix Prodigy — корпус, который как раз предназначен для сборки мощной игровой системы на базе mini-ITX материнской платы.

Вожак «стаи» — MAXIMUS VI EXTREME — комплектуется интересным приспособлением под названием OC Panel. Уже из аббревиатуры видно, что это устройство призвано помочь энтузиастам в разгоне. С его помощью в режиме реального времени можно менять скорость вращения вентиляторов, частоту системной шины и основные напряжения процессора и памяти. Хоть OC Panel и поставляется только с MAXIMUS VI EXTREME, но любой другой ROG-продукт на базе Z87-логики легко сможет подружиться с данной «приблудой». MAXIMUS VI IMPACT — не исключение, все контроллеры и разъемы имеются в наличии.

Набор остальных контроллеров, используемых в MAXIMUS VI IMPACT, не представляет какого-либо интереса. Используются достаточно «будничные» чипы, встретить которые можно и в других Z87-материнках.

ASUS MAXIMUS VI FORMULA

Материнская плата ASUS MAXIMUS VI FORMULA поставляется в классической для ROG-устройств упаковке. Так, коробка оснащена удобной ручкой для переноски, а ее лицевая часть выполнена в виде книжки на липучках. Вся полезная информация распечатана здесь.

Как всегда, упаковка устройств ASUS топ-уровня — двухуровневая. В верхнем отсеке непосредственно покоится плата. В нижнем боксе хранятся необходимые и не очень приспособления. Комплектация MAXIMUS VI FORMULA мало чем отличается от MAXIMUS VI IMPACT, разве что здесь нет дискретной звуковой карты.

Обратимся непосредственно к героине сегодняшнего тестирования. На I/O-панели MAXIMUS VI FORMULA распаяно сразу десять USB-портов! Шесть из них могут похвастать пропускной способностью в размере 5 Гбит/с, то есть поддерживают стандарт 3.0. Здесь же расположен оптический S/PDIF, разъем RJ-45 от гигабитного сетевого контроллера и шесть 3,5-мм «джеков». Из видеовыходов в наличии HDMI и DisplayPort.

Помимо портов, на I/O-панели есть кнопка обнуления настроек BIOS и клавиша ROG Connection.

Кроме того, на плате распаяно еще несколько органов управления. В районе слотов DIMM находятся клавиши Power и Reset. Здесь же расположен LED-индикатор сигналов POST. Также на плате распаяны классические кнопки MemOK!, Fast boot и DirectKey.

Из оверклокерских «фишек» отметим наличие контактных дорожек для подключения щупа мультиметра.

Большая часть поверхности MAXIMUS VI FORMULA накрыта пластиковым кожухом ROG Armor. Нечто похожее используется у материнской платы SABERTOOTH Z87. Этот кожух не только выполняет защитную функцию, но и способствует равномерному охлаждению всех скрываемых компонентов.

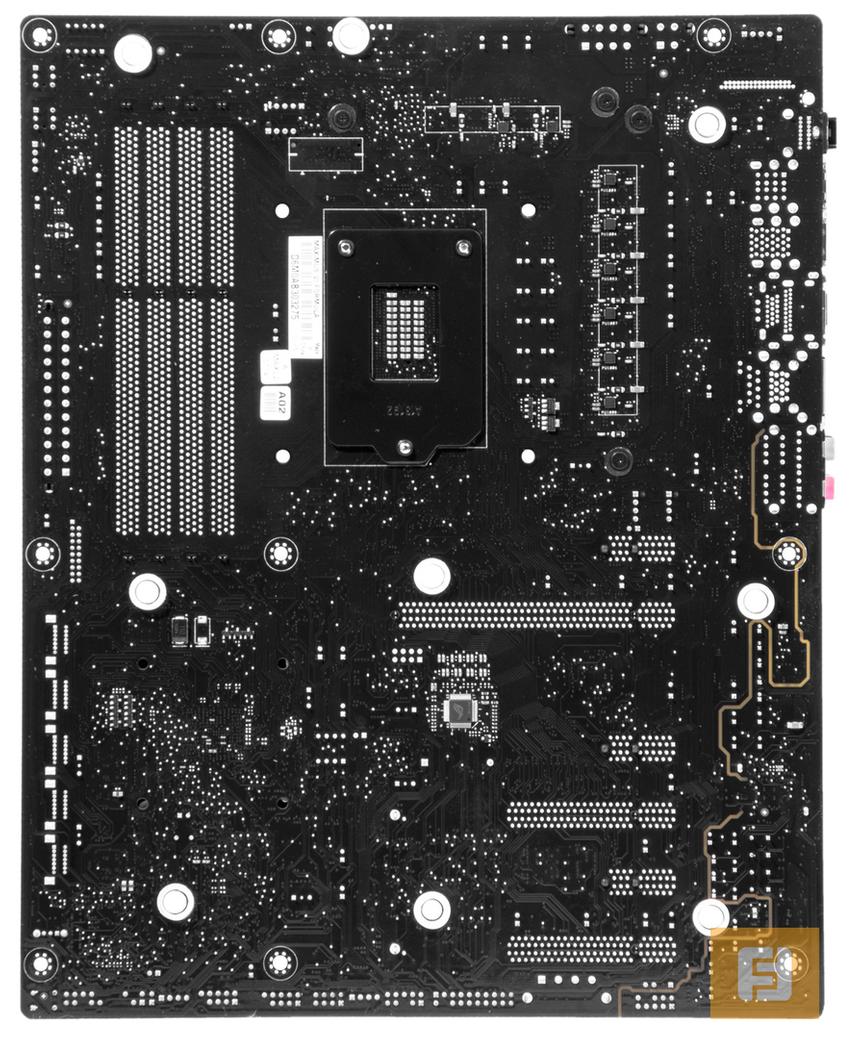

Оборотная сторона платы также имеет защитный «покров», но уже металлический. К тому же с его помощью отводится часть тепла от распаянных там элементов питания.

Если снять кожух и резиновые заглушки, то можно заметить, что цепь питания процессора охлаждается радиатором-водоблоком. Он не имеет встроенных фиттингов. Компания дает возможность пользователю самому подобрать необходимые элементы в зависимости от того, какого диаметра будут использоваться шланги. Данный элемент СВО получил название CrossChill.

Сам чипсет охлаждается небольшим металлическим радиатором.

Охлаждать есть что. За стабильное напряжение, подаваемое на центральный процессор, отвечают восемь фаз питания NexFET. По заверениям производителя, данные мосфеты способны выдержать нагрузку в размере 60 А. К тому же они обладают очень высоким КПД (порядка 90%). Энергопотребление топовых Haswell при экстремальном разгоне порой может достигать отметки 300 Вт. С учетом того, что напряжение VCCIN равно 1,8 В (а при разгоне под жидким азотом этот показатель можно увеличить до отметки 2,44 В), то легко подсчитать, что на подсистему питания будет подано 300/1,8=166,6 А электроэнергии. В таком случае для успешного питания процессора хватит всего три фазы. А здесь их восемь.

Еще две фазы предназначены для модулей оперативной памяти. MAXIMUS VI FORMULA поддерживает ОЗУ стандарта DDR3 с эффективной частотой от 1333 МГц до 3100 МГц.

Разводка компонентов платы имеет несколько интересных особенностей. Во-первых, самый верхний слот расширения — PCI Express x1 — расположен очень близко к процессорному гнезду. Если в него установить достаточно длинное дискретное устройство (например, звуковую карту), то оно может перекрыть слоты DIMM. Во-вторых, у MAXIMUS VI FORMULA используются PCI Express x1 без перемычек. То есть туда можно установить как девайсы под PCI Express x2, так и под PCI Express х4.

Имеющиеся в наличии PEG могут работать согласно схеме х8+х8 или х8+х4+х4. Как видите, в качестве системы с тремя видеокартами MAXIMUS VI FORMULA не слишком подходит. На наш взгляд, идеальным вариантом станет использование двух графических адаптеров. Тем более, что первые два PCI Express x16 распаяны максимально удаленно друг от друга.

С учетом всего вышесказанного, мы констатируем тот факт, что с разводкой у MAXIMUS VI FORMULA все в порядке.

В MAXIMUS VI FORMULA используются по большей части все те же контроллеры.

Если у MAXIMUS VI IMPACT акустическая подсистема представлена в виде дискретной звуковой карты, то у MAXIMUS VI FORMULA все элементы распаяны на плате, хотя и используется аналогичный набор компонентов.

BIOS

Все «Максимусы» шестого поколения оснащены BIOS со схожим функционалом. Как всегда, графическая оболочка UEFI имеет свой неповторимый ROG’овский скин. При попытке зайти в меню мы сразу же попадаем на вкладку Extreme Tweaker. Здесь находятся все необходимые опции по разгону процессора, материнской платы и оперативной памяти. Впрочем, мы еще поговорим об этом более подробно.

Отметим, что любую функцию прошивки можно продублировать во вкладке My Favorites. Это удобно для тех случаев, когда во время, например, бенч-сессии приходится то и дело менять одни и те же настройки.

Вкладка Main демонстрирует пользователю основную информацию о центральном процессоре, памяти, а также конкретной даты и времени. Их, кстати, здесь же можно и изменить. Как и язык интерфейса.

В меню Advanced можно задать настройки процессора, чипсета и интегрированных в него контроллеров.

Вкладка Monitor пригодится тем, кто любит следить за состоянием системы. Здесь же вы сможете задать частоту вращения как для процессорных вентиляторов, так и для корпусных. Отметим, что в портфолио ASUS есть набор всевозможных полезных утилит, в том числе и по диагностике компонентов системы.

В меню Boot настраивается очередность загрузки операционной системы с того или иного накопителя. Также в этой вкладке можно ускорить процесс загрузки BIOS и Windows. Здесь же можно отключить функции Fast boot и DirectKey.

Наконец в меню Tool пользователь может обновить/восстановить прошивку BIOS, сохранить/загрузить профиль оверклокерских настроек, а также настроить OC Panel, о которой мы говорили чуть выше.

А вот теперь вернемся к меню Extreme Tweaker. Очевидно, что для разгона в «домашних условиях» с использованием воздушного кулера или же СВО начального уровня подобного количества функций BIOS MAXIMUS VI FORMULA и MAXIMUS VI IMPACT более чем достаточно. По сути, нам потребуется только настроить показатель CPU Core Voltage и DRAM Voltage. Точный параметр напряжения зависит от конкретного процессора, однако во всех режимах (Manual, Offset) BIOS плат подскажет в виде цветовой градации, в какой момент пользователь начинает выставлять опасные для «железа» значения. Сначала показатели желтеют, затем розовеют, а потом краснеют.

С разгоном Haswell вообще все сложно, так как «камни» Intel получились очень горячими. А потому «на воздухе» окончательный результат гарантированно не будет зависеть от MAXIMUS VI FORMULA или MAXIMUS VI IMPACT. Сдерживающим фактором окажется потенциал самого процессора и используемой системы охлаждения.

Настройки BIOS, вкладка Extreme Tweaker

Однако, если речь идет о экстремальном разгоне, то без дополнительных настроек не обойтись. C этим у тестируемых материнских плат все в порядке.

Тестирование

Тестовый стенд

Процессор — Core i7-4770K
Процессорный кулер — Cooler Master Seidon 240M
Оперативная память — Сorsair CMY8GX3M2A1866C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — Corsair H850, 850 Вт
Операционная система — Windows 7 Максимальная х64

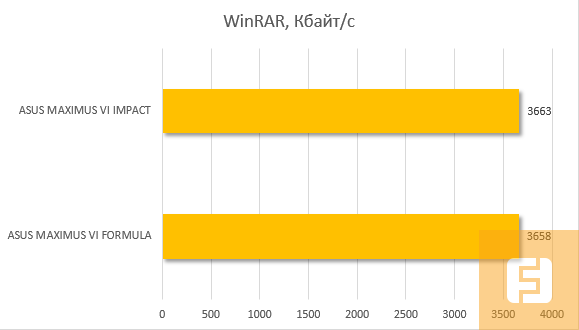

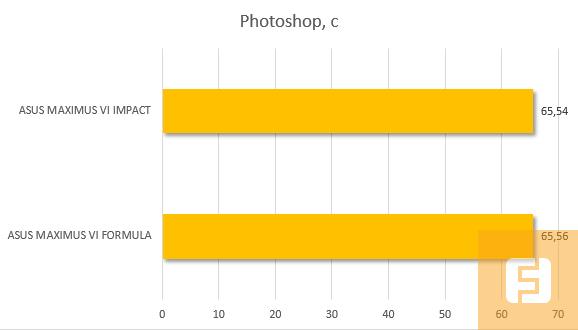

Результаты тестирования

Результаты тестирования ASUS MAXIMUS VI FORMULA и MAXIMUS VI IMPACT

Делать заметку к результатам тестирования любой современной материнки — все равно, что «капитанствовать»! Баллы, секунды, FPS демонстрируют производительность связки процессор-память-видеокарта, а плата, по сути, является лишь связующим звеном. Поэтому и неудивительно, что результаты тестирования во многом дублируются, а крошечную разницу можно списать на погрешность измерений.

Результаты тестирования ASUS MAXIMUS VI FORMULA и MAXIMUS VI IMPACT после разгона процессора до 4,7 ГГц

Обе материнские платы без проблем справились с разгоном Core i7-4770K. Максимально стабильная частота процессора устаканилась на отметке 4,7 ГГц. Для этого мы просто подняли множитель «камня» до значения х47, а напряжение CPU Core Voltage — до 1,35 В.

Дальнейший оверклок процессора застопорился из-за него же. «Водянка» Cooler Master Seidon 240M элементарно не справилась с охлаждением топового Haswell на больших частотах. Впрочем, для домашнего использования подобного результата более чем достаточно.

Как известно, процессоры Haswell с литерой «К» в названии можно разгонять и при помощи разблокированной частоты тактового генератора. В BIOS материнских плат за это отвечает функция CPU Strap. В наличии четыре множителя: х1.00 (100 МГц, дефолтный показатель частоты шины), х1.25 (125 МГц), х1.66 (166,(6) МГц) и х2.5 (250 МГц). Оба устройства оказались весьма податливыми на разгон по шине. С MAXIMUS VI IMPACT мы получили стабильные 106,8 МГц, 146,6 МГц и 170 МГц. С MAXIMUS VI FORMULA — 109,1 МГц, 155,1 МГц и 183,2 МГц соответственно. Здесь мы получили разные результаты, однако в обоих случаях стоит признать отличный разгонный потенциал по шине!

Дальше — больше. MAXIMUS VI IMPACT вообще уничтожает стереотип о том, что оверклокерская материнская плата должна быть полноформатной: E-ATX, ATX, mATX, но только не mini-ITX! Однако при помощи этого устройства австралийский оверклокер TeamAU побил мировой рекорд по разгону оперативной памяти с результатом 4404 МГц! Для этого энтузиасту пришлось в буквальном смысле заморозить тестовый стенд. Так что MAXIMUS VI IMPACT может стать отличным стендом для разгона процессора и памяти.

Источник изображения

Конкуренты ASUS MAXIMUS VI IMPACT

Ситуация такова, что особо составить конкуренцию MAXIMUS VI IMPACT и некому. У остальных вендоров нет подобных топовых решений. Однако и у ASRock, и у GIGABYTE, и у MSI есть mini-ITX материнские платы на базе набора логики Z87 Express.

ASRock Z87E-ITX

Материнская плата ASRock Z87E-ITX отлично подойдет в качестве основы для сборки портативного HTPC.

Устройство оснащено беспроводным модулем, поддерживающим стандарт 802.11ac. Также на текстолите распаяно сразу шесть портов SATA 3.0. Но, в отличие от MAXIMUS VI IMPACT, плата ASRock может похвастать всего шестью фазами питания и двумя ШИМ-контроллерами для подключения корпусных вентиляторов.

GIGABYTE GA-Z87N-WIFI

Как видно из названия, GIGABYTE GA-Z87N-WIFI также поддерживает беспроводной способ связи. Однако здесь мы видим иной способ компоновки элементов платы. Так, процессорный сокет расположен в нижней части, вплотную к порту PCI Express x16. Логика, SATA-разъемы и коннекторы для подключения блока питания распаяны в верхней части.

На наш взгляд, подобная разводка накладывает гораздо большие ограничения на используемые в системе устройства. Например, практически любой башенный кулер перекроет единственный слот расширения устройства.

MSI Z87I

Компоновка элементов MSI Z87I аналогична GIGABYTE GA-Z87N-WIFI. В этом решении также используются четыре фазы питания центрального процессора. Есть и беспроводной модуль.

В общем, по большому счету, перед нами сестры-близнецы, пусть и выполненные разными компаниями.

Конкуренты MAXIMUS VI FORMULA

А вот полноформатных материнских плат, предназначенных для экстремального и не только разгона, не так уж и мало. Поэтому у MAXIMUS VI FORMULA существуют вполне осязаемые, реальные конкуренты.

ASRock Z87 OC Formula

В свое время материнская плата ASRock Z77 OC Formula произвела настоящий фурор! Логично, что с выходом нового поколения процессоров Intel, тайваньская компания обновила концепт оверклокерского устройства.

Как обычно, к разработке платы приложил руку Ник Ши (Nick Shih) — известнейший всему миру энтузиаст. А потому неудивительно, что на сайте hwbot.org красуется множество отличных результатов, полученных при помощи Z87 OC Formula.

GIGABYTE GA-Z87X-OC Force

Первый концепт материнской платы для оверклокеров был основан еще на базе набора системной логики X58 Express. С тех пор использование оранжевого цвета является непременным атрибутом любого устройства GIGABYTE.

Как видите, у всех OC-плат есть схожие черты: максимум надежности и функциональности, минимум препятствий для энтузиаста.

MSI Z87 MPOWER MAX

MSI Z87 MPOWER MAX — единственная из представленных плат, которая не имеет возможности подключения к радиатору охлаждения цепи питания СВО. Однако данное упущение тяжело отнести к серьезным минусам.

В остальном MSI Z87 MPOWER MAX мало в чем уступает и героине сегодняшнего тестирования, и другим представленным конкурентам.

Выводы

MAXIMUS VI IMPACT — эксклюзивный и очень интересный продукт. Возможно, кому-то функциональность данного устройства может показаться избыточной. Отталкивающим фактором, возможно, послужит и высокая цена. Однако в случае сборки максимально производительной, бескомпромиссной, но при этом компактной компьютерной системы MAXIMUS VI IMPACT подойдет как нельзя лучше! Для создания же «классического» десктопа, на наш взгляд, лучше сделать выбор в пользу ATX- или mATX-решений.

Не сказать, что инженеры ASUS сделали невозможное, но очень много для того, чтобы устройство форм-фактора mini-ITX обрело богатую функциональность и высокую степень надежности. Поэтому мы присуждаем MAXIMUS VI IMPACT награду «Лучший дизайн».

Очевидно, что MAXIMUS VI FORMULA — промежуточное решение, которое занимает свое почетное место между MAXIMUS VI HERO и MAXIMUS VI EXTREME. Вполне оправданно занимает.

Да, в некоторых аспектах данная плата уступает флагману линейки. Однако, как и все ROG-устройства, предлагает конечному пользователю набор эксклюзивных решений, способных удовлетворить высокие требования геймеров и энтузиастов. Осталось только узнать, готовы ли вы за все это заплатить порядка 10 000 рублей?
