Лучшая из лучших. Обзор материнской платы ASUS Maximus V Formula Thunder FX

Продукты компании ASUS — частые гости в нашей тестовой лаборатории, ведь компания производит компьютерные комплектующие высокого качества, с которыми интересно и приятно работать.

В этот раз к нам попала очень интересная материнская плата — ASUS Maximus V Formula Thunder FX. Интересна она не высокими способностями разгону, не богатой комплектацией с тысячей ненужных кабелей, нет. Интересна она в первую очередь внешней звуковой картой, которая входит в комплект поставки. Это действительно редкость. В большинстве случаев нам предлагают самый простой интегрированный аудиокодек. Недавно мы познакомились с материнской платой Biostar HI-FI Z77X, которая претендует на качественный интегрированный звук. Но компания ASUS пошла еще дальше. Очень любопытно посмотреть на это чудо.

Но не одной внешней звуковой платой ценна ASUS Maximus V Formula Thunder FX. Как вы уже поняли, она относится к серии Republic Of Gamer (ROG), а значит, это высококачественная плата с поддержкой всех самых последних разработок компании ASUS, и, хочется надеяться, с хорошим разгонным потенциалом. Его мы, конечно, проверим в ходе тестирования.

Давайте же приступим и начнем, как обычно, с изучения упаковки, комплекта поставки и внешности.

Материнская плата ASUS Maximus V Formula Thunder FX

Материнская плата ASUS Maximus V Formula Thunder FX поставляется в большой коробке красного цвета с ручкой для переноски. Последнее очень даже удобно, но почему-то большинство производителей игнорирует этот маленький нюанс. Внешне коробка не отличается от тех, в которые упаковывается серия материнских плат ASUS ROG.

Коробка сделана в виде книги, т.е. верхняя часть открывается. А внутри прячется еще один маленький сюрприз — игровой коврик с логотипами DIABLO III и ASUS. Коврик порадовал своим качеством. Мышка скользит по нему легко и непринужденно. Жаль, что коврик немного высоковат, а в остальном все хорошо.

Но и это еще не все подвижные части упаковки. Та «страница» нашей книжки, в которой хранится коврик для мышки, тоже открывается, и вот тогда мы уже сможем полюбоваться через защитный пластик самой материнской платой.

Переходим к комплектации. Сразу хочется сказать — она огромна. Помимо вышеуказанного коврика, покупая плату, в нагрузку мы получаем следующее:

• Диск с драйверами;
• Инструкцию по эксплуатации на английском языке;
• Табличку на дверную ручку с просьбой не беспокоить;
• Кабели SATA 6;
• Мостик для построения системы SLI c фирменным логотипом ROG;
• Плату mPCIe;
• Набор коннекторов-переходников;
• Заглушку для задней панели разъемов;
• Антенны и кабели для Wi-Fi модуля;
• Белый USB-кабель для построения сетевых соединений.

Как видите, здесь есть действительно все. Трудно представить, чего вам может не хватить в процессе эксплуатации.

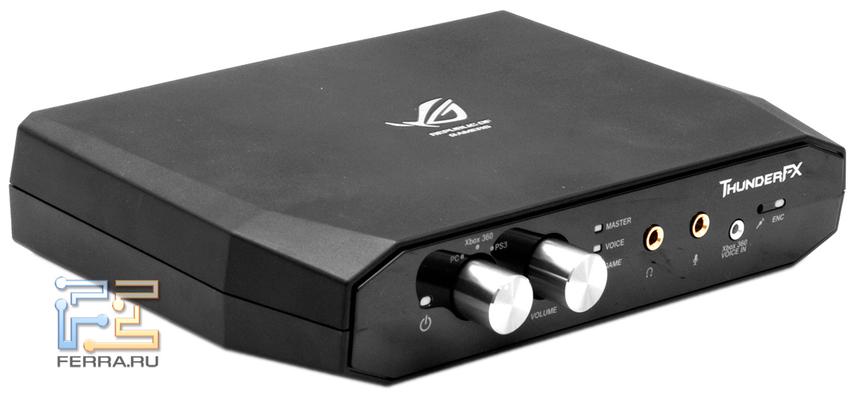

Сейчас будет логично спросить, а где, собственно, та самая звуковая плата. Не переживайте, вот она:

На мой взгляд, девайс выглядит очень стильно. И, если в случае с самой материнской платой, внешний вид можно отнести к второстепенным факторам, так как она будет спрятана внутри системного блока, то в случае с внешним аудио-модулем это уже важная деталь.

Сразу хочется отметить, что отдельно купить данную карту не получится, она поставляется только вместе с материнской платой ASUS Maximus V Formula Thunder FX. За её наличие придется «переплатить» около 1500 рублей, не так уж и много за качественный звук.

Подключается плата очень просто. С помощью USB кабеля она коннектится к комьютеру. Если вы хотите подключить данное звуковое устройство к PlayStation3 или Xbox 360, с которыми она также умеет работать, то вам придется воспользоваться двумя другими портами. Соответствующие аудио-кабели в комплекте прилагаются.

На нижней части звуковой платы Thunder FX нет ничего, кроме резиновых ножек. Их наличие позволит вам избежать появления царапин на столе.

Очень хотелось вскрыть корпус и посмотреть, что же там внутри, но производитель имеет на этот счет свое мнение, не совпадающее с нами.

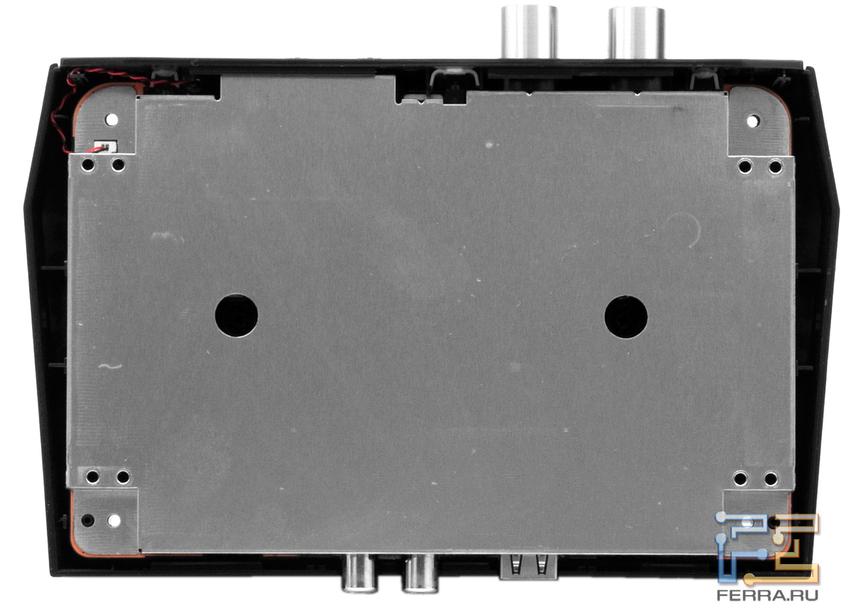

Вскрыв пластиковый корпус, мы наткнулись на электромагнитную экранирующую металлическую пластину. Это еще раз подтверждает, что производитель не просто запихнул аудио-кодек в большую коробку, а с умом подошел к делу.

Использовать сей девайс оказалось очень просто. Нужно подключить устройство к компьютеру, установить драйверы с диска — и все будет работать. Если же до этого вы использовали другую аудиокарту и не отключали её от системы, то вам необходимо зайти в настройки аудиоустройств и включить Thunder FX как устройство по умолчанию.

Настройки подключения

После этого захотелось проверить, будут ли заметные изменения в качестве звука. Сразу было ясно только одно: проверять это на акустике 5.1 — дохлый номер. Поэтому я загодя притащил в офис свои любимые наушники AKG K271 MKII.

AKG K271 MKII — весьма качественные студийные наушники. На них очень хорошо чувствуется, слушаете вы музыку силами интегрированного аудио или же хорошей звуковой карты. К сожалению, я не могу предоставить вам результаты тестирования в виде графиков. Но от себя могу сказать точно, что качество звучания совершенно разное. Здесь прошу понимать, что восприятие звуков вообще дело сугубо индивидуальное. И один и тот же аудиофайл, проигранный по одному и тому же аудиотракту, может быть совершенно по-разному воспринят даже братьями-близнецами. Лично у меня присутствует стойкое ощущение, что «раскачиваются» данные мониторы звуковой картой Thunder FX куда лучше, чем обычной интеграшкой.

В управлении карта очень простая. На ней нет множества непонятных кнопочек, поэтому разберется даже ребенок. Очень понравилось возможность регулировки уровня громкости прямо в плате, это удобно. Но вот «крутилки» на карте расположены весьма близко. Лучше бы производитель разнес их еще на сантиметр. Но это уже мелкие придирки, конечно же.

Карта поддерживает работу с несколькими профилями, использует технологию активного шумоподавления и оснащена усилителем для наушников.

Стоит отметить, что внешняя звуковая карта Thunder FX может работать с любой материнской платой, а не только ASUS Maximus V Formula. Чтобы убедиться в этом, я подключил карту к материнской плате Biostar. Все прошло, как и было обещано — без проблем, карта определилась, и после установки драйверов с комплектного диска можно было начинать пользоваться устройством.

Мы весьма подробно изучили внешнюю звуковую карту Thunder FX, так что теперь без зазрения совести можно переходить к изучению непосредственно самой материнской платы. На официальном сайте, кстати, есть дополнительная информация по карте.

Итак, при первом же взгляде на материнскую плату сразу становится понятно, что она относится к серии ROG. Как минимум, это видно благодаря цветовой гамме. Плата использует только два цвета — черный и красный. Сразу заметны массивные радиаторы, большое количество разъемов, и вообще, элементов множество, как и положено ТОПовой плате.

Присмотримся внимательно к системе охлаждения. Верхний Г-образный радиатор — на самом деле не просто радиатор. Внутри него спрятана система жидкостного охлаждения. Это поможет для эффективного остужения подсистемы питания при экстремальном разгоне. Информация с официального сайта указывает на огромное преимущество в температурных режимах при испольовании жидкостного охлаждения. По заверениям компании ASUS, температура подсистемы питания упадет с 80+ градусов до 50. Если это так, то это отличный результат.

Под этим самым радиатором спряталась подсистема питания процессора. Подсистема питания насчитывает двенадцать фаз, которые работают на формуле 8+2+2. Из них 8 отводится самому процессору, а четыре — интегрированному в процессор видеоядру. Еще две фазы приходится на подсистему питания оперативной памяти.

Питания на плату поступает по следующим разъемам: 1х24pin, 1х8pin и 1х4pin. Также в нижней части платы расположен молекс питания. Его необходимо задействовать, если вы строите тандем из нескольких видеокарт и используете платы расширения.

Разъемов для оперативной памяти четыре. Максимальный объем может составлять 32 Гб, а максимальная частота функционирования 2800 МГц в режиме разгона. На самом деле, в большинстве случаев, если память может вытянуть частоту большую, чем заявляет производитель материнской платы, то проблем не бывает. Впрочем, 2800 МГц — и так огромное число в данном случае, так что если вы не экстремальный оверклокер, то можете даже не думать об этом.

Чуть выше разъемов оперативной памяти поселился индикатор пост-кодов. Правее индикатора расположились кнопки включения и перезагрузки. Там же рядом вы найдете переключатель Slow_Mode.

Чуть ниже кнопок включения и перезагрузки вы найдете точки для замера основных напряжений в процессе работы платы. Считается, что это один из самых точных способов для определения напряжения. Чуть ниже находится перемычка LN2_Mode.

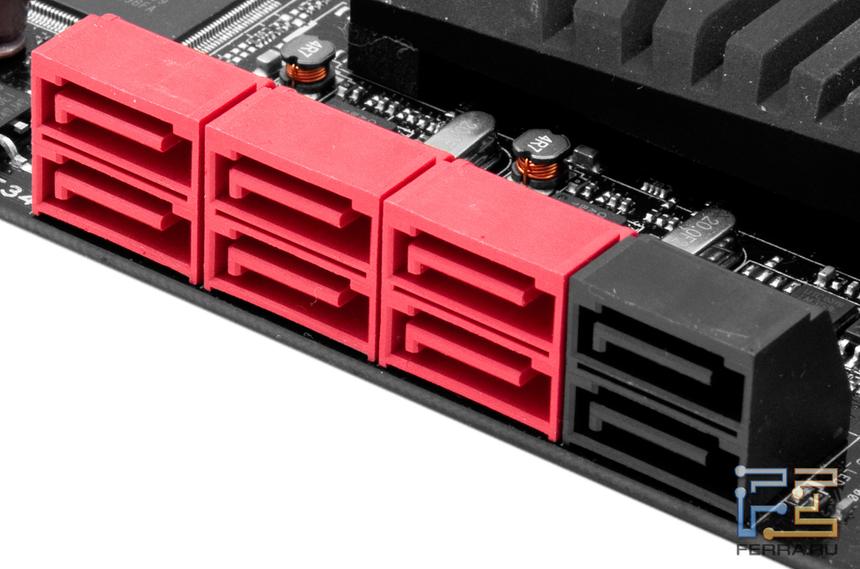

Материнская плата оснащена восемью разъемами SATA. Шесть из них работают в режиме SATA III, и два в режиме SATA II (черные разъемы). Из них силами Z77 функционируют только четыре (2х SATA II и 2xSATA III). Еще четыре разъема (SATA III) работают на мощностях дискретного контроллера ASMedia. В общем, набор SATA разъемов богат и разнообразен, проблем с подключением не будет.

Задняя панель разъемов тоже не бедствует, здесь сосредоточено много интересного. Здесь вы найдете кнопку сброса и перепрошивки BIOS, даже если плата выключена. Рядом расположилась еще одна кнопочка — ROG Connect. Эта функция потребуется вам для объединения двух плат в одну сеть без построения самого сетевого соединения классическим образом. С помощью этой функции вы сможете управлять разгоном с другого компьютера.

Портов USB — восемь. Четыре из них функционируют в режиме 3.0, три в режиме 2.0, и один, собственно, необходим для построения ROG Connect. Последний окрашен в белый цвет, так что спутать не получится. Если вы захотите подключить внешний жесткий диск без потери скорости, то вам в этом поможет разъем eSATA 6 Гбит. Видеовыходов два: HDMI и DisplayPort. Сетевой разъем только один. Лично меня это всегда огорчает, но это скорее личные пристрастия. И, конечно же, присутствует панель аудиовыходов. Там же рядом есть разъем для установки mPCIe Combo адаптера. С его помощью вы можете, допустим, подключить SSD или другие необходимые устройства без потери в скорости.

Материнская плата также богата на разъемы PCI-E. Полноразмерных среди них только три, они окрашены в красный цвет. Дополнительно вы найдете три PCI-E х1 и один PCI-E х4. Функционировать они могут в следующих режимах:

• 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4)
• 1 x PCIe 2.0 x4
• 3 x PCIe 2.0 x1

Для увеличения количества линий PCI-E на плате распаяна микросхема PLX PEX 8608. Конечно же, такие технологии как SLI и CrossFireX поддерживаются в полном объеме. Более того, материнская плата также работает с технологией LucidLogix Virtu MVP.

Микросхема PLX PEX 8608

В левом нижнем углу расположился интегрированный звук. Данная материнская плата может оснащается аудиосистемой на базе встроенной звуковой карты SupremeFX IV. Для повышения качества звука и уменьшения различных наводок область интегрированного аудиокодека выделена на печатной плате специальной линией. К сожалению, что скрывается под металлической пластиной, выполняющей роль электромагнитного экранирования, выяснить не удалось. Производитель также утверждает, что в состав интегрированного аудио SupremeFX IV входит отдельный усилитель для наушников. Это очень хорошо.

Интегрированный звук SupremeFX IV

Что касается работы с беспроводными сетями, то и здесь материнская плата ASUS Maximus V Formula Thunder FX на высоте. Она оснащена Bluetooth модулем версии 4.0 и поддерживает Wi-Fi a/b/g/n. Замечу, все это работает из коробки, вам необходимо лишь установить драйверы. Это действительно здорово. На сегодняшний день существует очень много устройств, которые умеют работать по беспроводной сети. Это избавляет нас от необходимости всегда держать под рукой кучу различных кабелей. Раньше такой привилегией пользовались только ноутбуки. Очень приятно, что компания ASUS старается дать максимальную мобильность и для пользователей ПК, обеспечив тем самым им повышенный комфорт.

Напоследок приведу схему материнской платы, на которой видно, где что расположено.

На этом мы заканчиваем изучать дизайн материнской платы и переходим к BIOS.

BIOS материнской платы ASUS Maximus V Formula Thunder FX

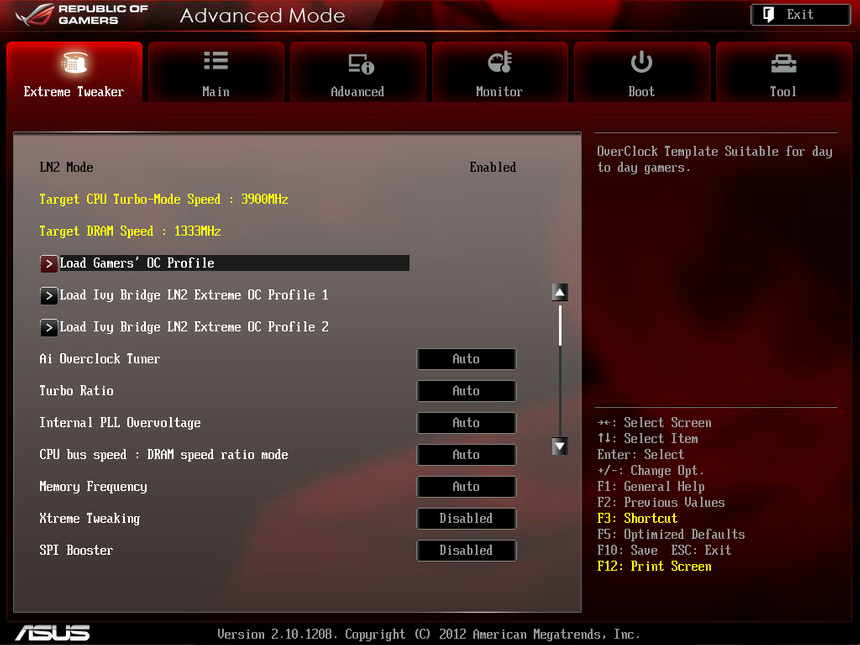

Сразу вынужден отметить, что BIOS данной платы очень похож на все те, которые мы видели в предыдущих тестированиях похожих материнских плат. Поэтому детально изучать BIOS мы не будем, я приведу лишь несколько основных скриншотов.

Как и говорилось выше, BIOS мало чем отличается от такого же, допустим, у ASUS Maximus V Extreme. Внешне BIOS гораздо веселее, чем в стандартных платах, так как здесь он использует фирменные цвета бренда ROG — красный с черным.

Сам по себе BIOS очень многофункционален. Боюсь, что новичок здесь легко запутается. Если вы хотите залезть в параметры BIOS очень глубоко и не сломать ничего, то вам придется для начала долго и нудно изучать соответствующую информацию по форумам и мануалам. А как вы хотели? Нельзя просто так взять и научиться мастерски управлять гоночным болидом за один день.

Разгон

Куда же без разгона. Особенно, когда у нас в руках такая крутая материнская плата, явно заточенная для рекордов под жидким азотом. К сожалению, под азотом мы разгонять процессор не будем, но на воздухе-то грех не попробовать. Итак, разгонять мы будем процессор Intel Core i7 3770K. Это самый старший процессор для LGA 1155 на момент написания этой статьи.

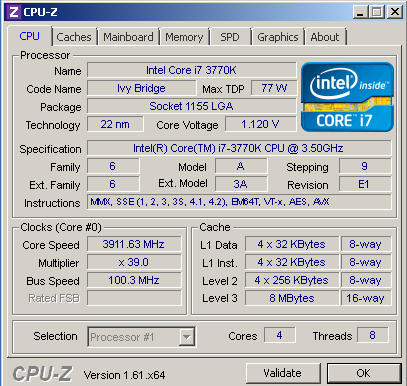

Характеристики Intel Core i7 3770K в дефолте

Базовые характеристики ASUS Maximus V Formula Thunder FX

Тактовая частота процессора Intel Core i7 3770K составляет 3500 МГц, авторазгон добавляет еще 400 МГц под нагрузкой, итого мы имеем 3900 МГц. Также процессор поддерживает технологию Hyper-Threading, поэтому при четырех ядрах физически у нас восемь виртуальных потоков.

Характеристики Intel Core i7 3770K в разгоне

Для разгона мы увеличили подаваемое напряжение на процессор на 0.1 Вольта, т.е. +0.1 offset. Все остальные показатели оставались в номинале. Процессор смог стабильно функционировать на 4600 МГц. Напомню, точно такой же результат показала материнская плата ASUS Maximus V Extreme.

Таблица технических характеристик

Тестовый стенд

• Процессор — Intel Core i7 3770K
• Система охлаждения — Thermaltake Frio
• Термоинтерфейс — Arctic Silver 5
• Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
• Жесткий диск — Intel SSD 320 Series, 160 Гбайт
• Блок питания — Seasonic Platinum 1000W
• Монитор — Dell U2711b, 2560 x 1440
• Операционная система — Win7 x64
• Видеодрайверы — NVIDIA 301.10

Конкуренты и аналоги

ASUS Maximus V Extreme

ASUS Maximus V Extreme — самая старшая материнская плата в линейке ASUS LGA1155. Построена на чипсете Intel Z77. Она отвечает всем требования как рядовых пользователей, так и оверклокеров.

Если не вдаваться в мельчайшие подробности, то отличий от изучаемой нами сейчас ASUS Maximus V Formula Thunder FX не так уж и много. Основное отличие экстрим версии заключается в большем количестве слотов PCI-E и наличии разъема Thunderbolt. Стоимость около 12500 — 13500 рублей.

ASUS P8Z77-V Premium

С материнской платой ASUS P8Z77-V Premium мы уже знакомились. Плата получила высокую оценку. Несмотря на то, что она не относится к серии ROG, разогнать процессор она смогла так же, как и предназначенные для этого платы изначально.

Но главным её достоинством является не отменный разгонный потенциал или куча кнопочек, а наличие онбордного SSD объемом 32 Гб, и, соответственно разъема mSATA, в который можно установить, разумеется, и другой SSD большего объема. Или не SSD вовсе, а модем/Wi-Fi/Bluetooth.

ASUS Maximus V Gene

И с этой платой мы тоже хорошо знакомы. Материнская плата ASUS Maximus V Gene побывала в нашей тестовой лаборатории и показала отличные результаты.

Её основным отличием от братьев по крови является скромный размер, который никак не умоляет её достоинств. Не смотря на то, что она меньше «формулы» и «экстрима», она показывает аналогичные им результаты в разгоне и оснащению в целом.

GIGABYTE G1.Sniper 3

Еще одна интересная материнская плата. Производитель — Gigabyte. Раньше эта компания успешно конкурировала с ASUS, но последнее время от неё вообще мало что слышно. Однако, такая вот любопытная материнская плата родилась на свет.

Материнская плата GIGABYTE G1.Sniper 3

Она оснащена четырьмя полноразмерными разъемами PCI-E и десятью SATA. Подсистема питания насчитывает 18 фаз (процессор + интегрированное видео — оперативная память). Также на плате распаян разъем mSATA. Набор видеовыходов очень солидный: HDMI, DisplayPort, DVI-D и D-SUB. На плате присутствует двойной BIOS. В общем, напичкана плата очень даже неплохо. Стоимость такой игрушки около 12 500 рублей.

Результаты тестирования

Результаты тестирования в 3DSMax

Результаты тестирования в WinRAR

Результаты тестирования в Adobe Photoshop

Результаты тестирования в Cinebench 11.5

Результаты тестирования в 3DMark 11

Разумеется, здесь сюрприза быть не может. Материнские платы давно уже критично не влияют на производительность. Даже та разница, которую мы наблюдаем в результатах, это погрешность. Заметную разницу в производительности может обеспечить замена процессора или видеокарты, но не материнской платы. Но не стоит забывать, что качественная материнская плата при грамотной настройке возьмет куда большие частоты при разгоне процессора, чем бюджетная. Поэтому, если вы покупаете материнскую плату с прицелом на разгон, стоит обращать внимание на серьезные модели.

Заключение

Итак, мы изучили еще одну материнскую плату семейства Republic Of Gamer (ROG) — ASUS Maximus V Formula Thunder FX.

Материнская плата поставляется в отличной богатой комплектации. И дело не только в куче шнурков и кабелей, а еще и во внешней звуковой карте, которая оставила позитивные впечатления. Если вы не хотите тратиться на отдельный звук, а интегрированный в материнскую плату вас по каким-то причинам не устраивает, то это идеальный вариант.

Следует отметить также отличное программное обеспечение. Оно находится на диске с драйверами. Несколько фирменных утилит ASUS ROG, сделанных на славу, помогут вам в постоянном мониторинге вашей системной платы и её тонкой настройке прямо из Windows.

А теперь о самом девайсе. Материнская плата ASUS Maximus V Formula Thunder FX представляет собой квинтэссенцию существующих ныне технологий. На этой материнской плате есть просто все, что можно себе представить. Это и мощная подсистема питания, и богатый набор разъемов PCI-E, вдобавок к которому на плате распаян полноценный PCI-E-хаб PLX PEX 8608, обеспечивающий дополнительные линии PCI-E. Это поможет вам, если вы захотите построить систему SLI или CrossFireX.

Интегрированный звук очень качественный, и, по информации с официального сайта, оборудован дополнительно усилителем для наушников. Это говорит, что работы над аудио-кодеком SupremeFX, теперь уже четвертой версии, не останавливаются.

Материнская плата оборудована системами беспроводной связи, такими как: Wi-Fi и Bluetooth 4.0. Это очень полезное дополнение в современном мире. Помимо этого, вы можете доустановить необходимые вам модули связи, например, 4G. Ведь материнская плата оборудована разъемом mPCI-E.

Плата хорошо подготовлена для оверклокеров, которые разгоняют процессор не просто путем повышения напряжения на 0.1-0.25, а с применением жидкого азота для достижения максимальных результатов. Возможность переделки штатного охлаждения платы в жидкостное поможет справиться с тепловыделением мощной подсистемы питания при разгоне.

За все перечисленные выше качества, плата получает награду «Выбор редакции».

Кстати, о разгоне. Вы ведь помните, что мы тестировали «формулу», а существует ещё «экстрим» версия этой платы? Если да, то вы не должны были забыть, что протестированная нами формула, показала результаты, аналогичные результатам старшей модели. При этом стоит она на 3000 рублей дешевле. А если вспомнить еще и внешнюю звуковую плату в комплекте, то у нас просто не остается выбора — плата получает вторую награду, «Удачная покупка».

Помимо этого, материнская плата ASUS Maximus V Formula Thunder FX еще и очень красива. Далеко не всегда на девайс приятно смотреть, даже если он высокотехнологичен. Здесь же к вопросу дизайна подошли со вкусом. Вся плата выполнена в фирменной цветовой гамме ROG. Область интегрированного звука выделена отдельной дорожкой, которая еще и подсвечивается. Посему плата зарабатывает третью медаль — «Лучший дизайн».
