Призрачная угроза. Обзор видеокарты Gainward GeForce GTX 760 Phantom

В борьбе за покупателя каждый вендор стремится продемонстрировать какую-то изюминку в своей продукции. Если первому эшелону компаний порой достаточно своего громкого имени (читай — репутации), то у ребят с меньшей кармой возникает острая необходимость «выкатить» покупателю что-то ещё. Что может предложить компания Gainward своим потенциальным покупателям? Сейчас узнаем!
Призрачная угроза. Обзор видеокарты Gainward GeForce GTX 760 Phantom

Особенности GeForce GTX 760

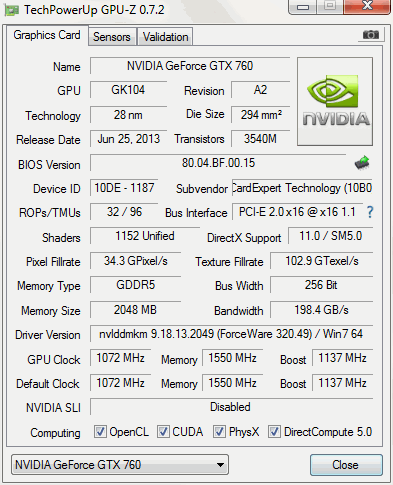

Прежде чем приступить к обзору Phantom, стоит сказать несколько слов о GeForce GTX 760 как таковой. Видеокарта основана на базе хорошо всем знакомого чипа GK104. Логично, что новинка покорно пристроилась за GeForce GTX 770.

 NVIDIA GeForce GTX 760Gainward GeForce GTX 760 PhantomNVIDIA GeForce GTX 770NVIDIA GeForce GTX 780
Графический процессорGK104-225-A2GK104GK110
Частота графического процессора, МГцБазовая98010721046863
Boost103311371085900
Память6008620070086008
ПамятьПропускная способность, Гбайт/с192,3198,4224,3288,4
ТипGDDR5
Разрядность шины памяти, бит256384
Поддерживаемые APIDirectX11
OpenGL4.4
OpenCL1.2
TDP, Вт170230250
Рекомендованная розничная цена$249$399$649

Спасибо NVIDIA за то, что не была тронута 256-битная шина, обеспечивающая приемлемый уровень пропускной способности памяти. Узким местом в этом случае становится ограничение в объеме. На сегодняшний день 2 Гбайт GDDR5 никого не удивишь.

В прошлом поколении NVIDIA представила в среднем ценовом сегменте два решения: GeForce GTX 660 и более производительный вариант GeForce GTX 660 Ti. В этом поколении, видимо, раздвоения не планируется. Однако не будем загадывать. Нельзя не отметить, что если подогнать под общий знаменатель характеристики GeForce GTX 660, GeForce GTX 660 Ti и GeForce GTX 760, получается, что последний как раз расположился между ними. Ох уж этот маркетинг!

Изучение технических характеристик позволяет сделать следующий вывод: мы получаем производительность GeForce GTX 670 по цене GeForce GTX 660 Ti.

Все фирменные технологии никуда не делись: 3DVision, PhysX, поддержка 4Кразрешения, и до четырёх активных мониторов. Не стоит забывать и про дополнительный софт —GeForce Experience, призванный обеспечить пользователя решений NVIDIA оптимальными настройками в играх.

Gainward GeForce GTX 760 Phantom

По традиции обзор начинается с распаковки устройства. Коробка видеокарты Gainward средних размеров, с откидной картонной крышкой на липучках. Так вы можете уже в магазине (или по дороге домой) полюбоваться на эту «красавицу».

Упаковка Gainward GeForce GTX 760 Phantom

Упаковка Gainward GeForce GTX 760 Phantom

Комплект поставки достаточно аскетичен, что свойственно Middle- и Low-end-продукции. Помимо самой видеокарты мы обнаружили два переходника DVI-to-D-Sub и HDMI-to-DVI-D, кабель питания MOLEX-to-PCI-E 6, компакт-диск с драйверами и краткое руководство по эксплуатации.

Gainward GeForce GTX 760 Phantom

Gainward GeForce GTX 760 Phantom

Сам видеоадаптер имеет более крупные размеры относительно других GeForce GTX 760. Плата имеет референсный дизайн PCB, отличается только система охлаждения.

Gainward GeForce GTX 760 Phantom

Gainward GeForce GTX 760 Phantom

На задней панели расположено четыре видеовыхода (2x DVI-D/I, DisplayPort, HDMI), которые позволяют подключить до четырёх мониторов одновременно и небольшой воздуховод.

I/O-панель Gainward GeForce GTX 760 Phantom

I/O-панель Gainward GeForce GTX 760 Phantom

Через радиатор системы охлаждения видны два вентилятора. Причем видно, насколько кулер длиннее печатной платы.

Как упоминалось выше, печатная плата короткая и искусственно удлинена за счёт системы охлаждения. Для укрепления конструкция применяется ребро жёсткости, которое проходит вдоль платы. Вся конструкция выполнена из металла. Площадок для распайки дополнительных чипов памяти не предусмотрено.

Gainward GeForce GTX 760 Phantom

Gainward GeForce GTX 760 Phantom

Оборотная сторона GainwardGeForce GTX 760 Phantom

Оборотная сторона GainwardGeForce GTX 760 Phantom

Так же на задней стороне платы находится контроллер фаз питания NCP 5392 производства ON Semiconductor, который обеспечивает 4 фазы питания для графического ядра.

Контроллер фаз питания Gainward GeForce GTX 760 Phantom

Контроллер фаз питания Gainward GeForce GTX 760 Phantom

За мониторинг напряжений отвечает микросхема INA 3221 производства Texas Instruments.

INA 3221

INA 3221

GeForce GTX 760 Phantom — логическое завершение линейки «заряжённых» ускорителей NVIDIA семисотой серии от Gainward. Как и у старших братьев, здесь используется многовентиляторная система охлаждения. Однако в случае с GeForce GTX 760 здесь на одного «карлсона» меньше. К тому же диаметр вентиляторов уменьшился на 5 мм: 70 мм у GeForce GTX 760 Phantom супротив 75 мм у GeForce GTX 770/780 Phantom.

Главным нововведением является возможность самостоятельно извлекать вентиляторы. Открутив винт, вы извлекаете вентилятор из салазок. При этом инженеры Gainward хитро обыграли ситуацию с проводами: предусмотрен специальный 4-контактный разъём, который позволяет извлекать пропеллеры, не задумываясь о них.

Вентилятор Gainward GeForce GTX 760 Phantom

Вентилятор Gainward GeForce GTX 760 Phantom

Стало меньше и теплотрубок у радиатора. Так, кулер оснащен четырьмя 8-миллиметровыми медными трубками. Основание системы охлаждения представляет собой медный теплосъёмник.

Система охлаждения Gainward GeForce GTX 760 Phantom

Система охлаждения Gainward GeForce GTX 760 Phantom

Ключевой особенностью системы охлаждения является хитрая компоновка вентиляторов. Обычно крыльчатки располагаются перед радиатором, как бы продувая его. У видеокарт  Phantom вентиляторы располагаются посередине, образуя своеобразный «бутерброд».

Система охлаждения Gainward GeForce GTX 760 Phantom, вид сверху

Система охлаждения Gainward GeForce GTX 760 Phantom, вид сверху

По заверениям Gainward подобная конструкция кулера обеспечивает до 16 градусов преимущества в сравнении с референсным охлаждением.

Неприятным фактом является то, что формально эта карта занимает 3 слота расширения. Также немаловажным моментом является общая продуваемость корпуса: в случае недостатка потока свежего воздуха такая система охлаждения значительно теряет в эффективности.

Gainward GeForce GTX 760 Phantom, вид сзади

Gainward GeForce GTX 760 Phantom, вид сзади

Gainward GeForce GTX 760 Phantom, вид снизу

Gainward GeForce GTX 760 Phantom, вид снизу

За охлаждение подсистемы питания отвечает небольшой алюминиевый «гребешок». Как видите, теплораспределительной пластины, используемой в GeForce GTX 770/780, здесь не предусмотрено. В верхней правой части находится 4-контактная колодка для подключения вентиляторов.

Видеокарта питается от двух 6-пиновых разъёмов.

По двум «гребешкам» видно, что GeForce GTX 760 поддерживает не только технологию SLI, но 3-Way SLI.

Печатная плата Gainward GeForce GTX 760 Phantom

Печатная плата Gainward GeForce GTX 760 Phantom

Добавочная аббревиатура «A2» в названии графического процессора подчёркивает обновлённую ревизию чипа.

Процессор GK104

Процессор GK104

Чипы памяти — H5GQ2H24AFR R0C — произведены компанией Hynix. Номинальная эффективная частота составляет 6000 МГц.

Память Hynix H5GQ2H24AFR R0C

Память Hynix H5GQ2H24AFR R0C

Тестирование

Тестовый стенд

Процессор — IntelCore i7-3930K
Система охлаждения — Corsair CWCH80i

Оперативная память — KINGMAX NanoRAM 1600 МГц, 9-9-9-24, 4х 4 Гбайт
Материнская плата — ASUS Rampage IV Formula
Накопитель — Samsung 830, 128 Гбайт
Блок питания — Corsair HX850
Монитор —BenQ G2420HD, 1920x1080 точек
Операционная система — Windows 7 x64

Для тестирования производительности был сформирован следующий тестовый пакет:

Бенчмарки:

UNIGINE Heaven — пресет Сustom (Extreme, но при разрешении 1920х1080);
UNIGINE Valley — пресет Extreme HD;
3DMark 11 — пресеты Perfomance, Extreme;
3DMark — Fire Strike.

Игры:

Tomb Raider — настройки на уровне Ultra, FXAA и 2x SSAA, технология TressFX отключена;
Metro: Last Light — Very High, Advanced PhysX включен, SSAA-сглаживание;
GRID 2 — максимальные настройки;
Company of Heroes 2 — максимальные настройки;
DiRT 3 — максимальные настройки;
Bioshock Infinite — максимальные настройки Ultra + DOF.

Разгон

Видеокарта показала достаточно скромный разгонный потенциал, позволив увеличить частоту ядра и памяти всего на 50 МГц. Возможно, нам попался не самый удачный экземпляр.

Результаты тестирования Gainward GeForce GTX 760 Phantom

Результаты тестирования Gainward GeForce GTX 760 Phantom

Результаты тестирования

В самом тяжёлом тесте — Extreme — результаты видеокарты выглядят достаточно блекло, а картинка напоминает самое настоящее слайд-шоу.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

В 3DMark 11 результаты выглядят удовлетворительно.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

В Tomb Raider GeForce GTX 760 удалось обеспечить играбельный уровень FPS, однако мы рекомендуем выставить настройки поскромнее, чтобы видеокарта не «захлёбывалась» в тяжёлых сценах.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

В Dirt 3 прирост от разгона виден лучше всего.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

В Bioshock Infinite адаптер не смог обеспечить минимальный уровень FPS на приемлемом уровне.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

Metro славится своей требовательностью к железу, и видеокарте снова не удаётся обеспечить комфортный FPS в Full HD.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

А вот здесь все в порядке.

Результат тестирования Gainward GeForce GTX 760 Phantom

Результат тестирования Gainward GeForce GTX 760 Phantom

Company of Heroes 2 оказалась не по зубам героине сегодняшнего тестирования.

Результаты тестирования Gainward GeForce GTX 760 Phantom

Результаты тестирования Gainward GeForce GTX 760 Phantom

Видеокарта отлично справляется с тесселяцией.

Результаты тестирования Gainward GeForce GTX 760 Phantom

Результаты тестирования Gainward GeForce GTX 760 Phantom

Предыдущий комментарий справедлив и для этого бенчмарка сибиряков из UNIGINE.

Результаты тестирования Gainward GeForce GTX 760 Phantom, сводный график

Результаты тестирования Gainward GeForce GTX 760 Phantom, сводный график

Gainward GeForce GTX 760 Phantom не смог обеспечить комфортный уровень производительности в некоторых играх.

Температурный режим и уровень шума

Эффективность системы охлаждения Gainward GeForce GTX 760 Phantom

Эффективность системы охлаждения Gainward GeForce GTX 760 Phantom

Система охлаждения эффективна. График наглядно демонстрирует этот факт. Что касается уровня шума, то количество оборотов вентиляторов в играх не превышало и 55% от максимума. При прогреве карты синтетической утилитой ОССТ частота крыльчаток все равно не разогналась свыше 75% относительно максимума. Даже при 100-процентной скорости вращения шум от 70-миллиметровых близнецов был практически незаметен.

Конкуренты

В рознице средняя цена за Gainward GeForce GTX 760 Phantom составляет порядка 8500 рублей. В качестве аналогов мы будем рассматривать только GeForce GTX 760 с нереференсным охлаждением.

GIGABYTE GeForce GTX 760 @1085 МГц

GIGABYTE предлагает нереференсную плату с собственным охлаждением, в котором применяется сразу три вентилятора. Заводской разгон больше, чем у Phantom'а. Но и средняя цена выше — 9000 рублей.

GIGABYTE GeForce GeForce GTX 760

GIGABYTE GeForce GeForce GTX 760

ASUS GeForce GTX 760 @1006 МГц

Решение ASUS сохранило стандартную печатную плату, однако оснащено иной системой охлаждения. Меньше и частота графического процессора.

ASUS GeForce GeForce GTX 760

ASUS GeForce GeForce GTX 760

ASUS GeForce GeForce GTX 760

Palit GeForce GTX 760 @1072 МГц

Если взглянуть на технические характеристики, то перед вами самый настоящий брат-близнец Gainward GeForce GTX 760 Phantom. Ничего удивительного, ибо хозяин у этих компаний один.

Palit GeForce GTX 760

Palit GeForce GTX 760

Palit GeForce GTX 760

Выводы

Использование столь габаритной системы охлаждения является для нас загадкой. И длина, и толщина устройства нарочито увеличена. С другой стороны, кулер «фантома» эффективен и практически бесшумен. Думаем, что именно эти факты все же стоит поставить во главу угла.

Нас немного разочаровал разгонный потенциал устройства, а точнее, практически полное его отсутствие, особенно с учетом того, что система охлаждения имеет приличный запас прочности. За исключением этого недочета (который недочетом-то будет считаться разве что у энтузиастов) Gainward GeForce GTX 760 Phantom оставила только положительные впечатления.
