Молниеносная! Обзор видеокарты MSI GeForce GTX 770 Lightning

Компания MSI всё набирает и набирает обороты и предоставляет энтузиастам всё более совершенные комплектующие, отличающиеся уникальными свойствами и наработками. Среди ускорителей графики данная фирма представила устройства высочайшего класса. Они входят в линейку Lightning, и об одном из таких пойдет речь в этом материале.
Молниеносная! Обзор видеокарты MSI GeForce GTX 770 Lightning

Вступление

Конкуренция всегда положительно сказывается на рядовом пользователе, предлагая больший объем интересных решений при адекватном ценовом диапазоне. К счастью для нас, потребителей, битва на рынке видеокарт идет нешуточная. Если когда-то в ней участвовали только именитые бренды, то сегодня каждый разработчик готов ухватить свой кусок, предлагая альтернативные версии ускорителей. С другой стороны, ряд из них оказывается своего рода «халтурой», когда вендор устанавливает (некую) простую систему охлаждения едва лучше оригинальной. При этом дизайн платы полностью идентичен референсу, а частоты увеличены лишь символически. Но в этот раз мы имеем дело как раз с первоклассным продуктом, а именно с MSI GeForce GTX 770 Lightning.

MSI GeForce GTX 770 Lightning

MSI GeForce GTX 770 Lightning

Видеокарты Lightning имеют ряд положительных преимуществ и особенностей, в число которых входит полностью переработанная схема питания, хороший заводской разгон и фирменный качественный кулер. Все эти элементы мы рассмотрим подробнее в данном обзоре.

Собственной персоной!

Так называемые «молниеносные» видеокарты MSI числятся в разделе элитных продуктов компании, а потому имеют самый «навороченный» дизайн элементов и… высокую стоимость. Наша испытуемая поставляется в коробке средних размеров с откидывающейся крышкой и огромным перечнем преимуществ, так что пользователь сможет насладиться всей мощой устройства (хоть и на «бумаге») еще до непосредственного контакта с картой.

Упаковка MSI GeForce GTX 770 Lightning

Упаковка MSI GeForce GTX 770 Lightning

Комплект поставки содержит в себе все необходимое:

  • Руководство пользователя и диск с программным обеспечением;
  • Переходники питания PCI-E 6-pin -> PCI-E 8-pin;
  • Переходник DVI-D-SUB;
  • Мостик SLI;
  • Несколько переходников для щупа мультиметра;
  • Сертификат качества и стабильности.

По современным меркам такой набор можно назвать расширенной комплектацией, включающей в себя пару полезных аксессуаров, например, переходников для щупов, которые могут пригодиться профессиональным оверклокерам для отслеживания параметров напряжения при помощи мультиметра во время экстремального разгона.

Комплектация MSI GeForce GTX 770 Lightning

Комплектация MSI GeForce GTX 770 Lightning

Внешний вид устройства акцентирует на себе внимание за счет системы охлаждения с яркими желтыми полосами на кожухе и пары крупных вентиляторов. К тому же видеокарта несколько длиннее эталона — примерно на 20 мм.

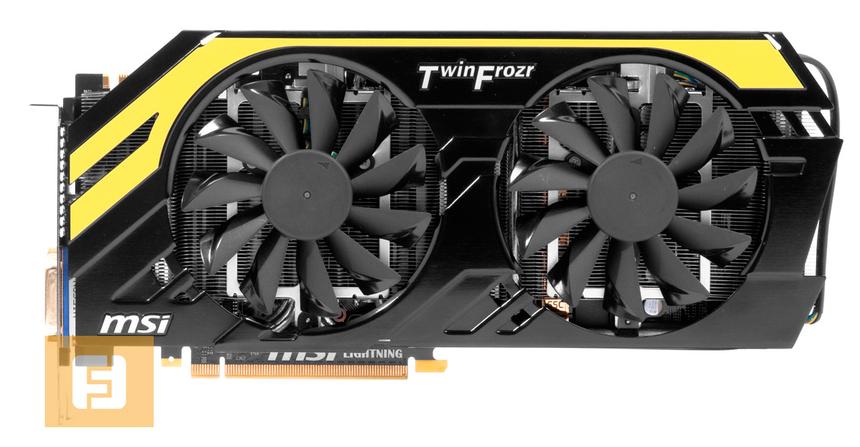

Лицевая сторона MSI GeForce GTX 770 Lightning

Лицевая сторона MSI GeForce GTX 770 Lightning

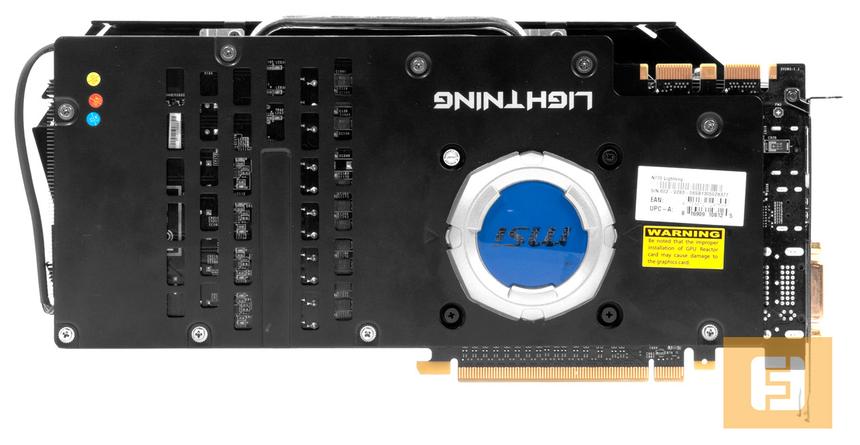

Первый же сюрприз ожидает пользователя с обратной стороны печатной платы, тут находится небольшая пластиковая крышка, подсвечиваемая во время работы. Но так называемый GPU Reactor играет роль отнюдь не декорации. Под «колпачком» находится дополнительная плата с распаянными деталями, причем ее можно отключить и демонтировать. В ряде случаев пользователю придется это сделать (в зависимости от расстановки слотов PCI Express на материнской плате), чтобы видеокарта смогла спокойно ужиться с неким крупным процессорным кулером. Если же GPU Reactor не убирать, то он, по словам производителя, поможет снижению перепадов напряжения на чипе графического процессора, что должно повлиять на стабильность разгона (особенно в экстремальных условиях). Другие элементы платы скрыты за металлической пластиной.

Тыльная сторона MSI GeForce GTX 770 Lightning

Тыльная сторона MSI GeForce GTX 770 Lightning

Теперь рассмотрим устройство со всех углов. Например, если посмотреть снизу, то отчетливо виден клубок никелированных тепловых трубок. Сверху тоже заметна часть радиатора, но главное, это выведенные на эту сторону разъемы питания PCI-E 8. К слову, эталонная версия ограничивается набором в 6+8-пин. Тут же находится еще один интересный элемент — рычажок, позволяющий переключаться между разными BIOS. С обратной стороны находятся те самые пресловутые разъемы для переходников и щупов.

MSI GeForce GTX 770 Lightning, вид сверху

MSI GeForce GTX 770 Lightning, вид сверху

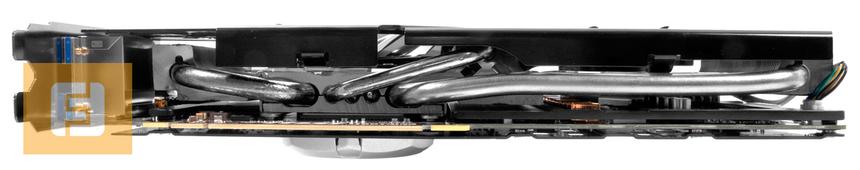

MSI GeForce GTX 770 Lightning, вид снизу

MSI GeForce GTX 770 Lightning, вид снизу

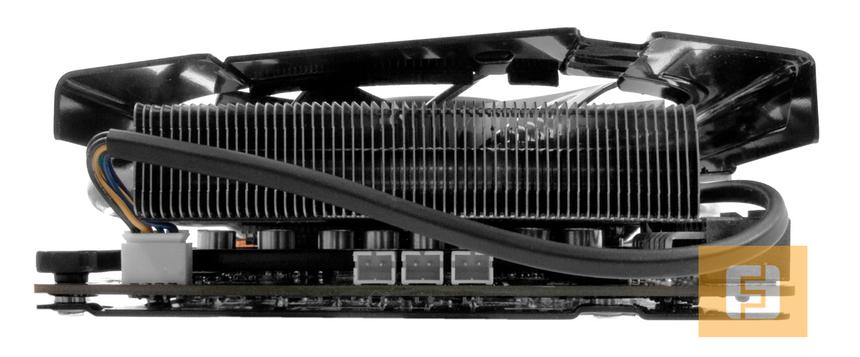

MSI GeForce GTX 770 Lightning, вид сзади

MSI GeForce GTX 770 Lightning, вид сзади

Если снять верхнюю часть кулера, то окажется, что там присутствует дополнительная металлическая пластина помогающая отвести тепло от второстепенных микросхем. Сама система охлаждения с именем TWIN FROZR — довольно крупная. Эффективность достигается за счет использования пяти тепловых трубок и нескольких крупных секций алюминиевого радиатора. Все это добро обдувается двумя 100-миллиметровыми вентиляторами.

MSI GeForce GTX 770 Lightningбез системы охлаждения

MSI GeForce GTX 770 Lightningбез системы охлаждения

Кулер MSI GeForce GTX 770 Lightning

Кулер MSI GeForce GTX 770 Lightning

Как и подобает нереференсному графическому ускорителю, данная печатная плата сильно отличается как размерами, так и используемыми компонентами. В частности, MSI позаботилась о более надежной системе питания, в которой теперь находится 8 фаз предназначенных для графического ядра, 3 фазы для видеопамяти и дополнительная фаза, работающая с блоком VDDCI (контроллер памяти). Кроме того, все элементы относятся к классу сверхнадежных и соответствуют идеологии Military Class III.

Печатная плата MSI GeForce GTX 770 Lightning

Печатная плата MSI GeForce GTX 770 Lightning

Что касается GPU и памяти, то тут все более стандартно. ГП NVIDIA GK104 хорошо известен нам своими свойствами. Процессор выполнен по нормам 28-нм техпроцесса и содержит 1536 вычислительных CUDa-ядер. Чип активно используется не только в GeForce GTX 770, но и в GeForce GTX 680.

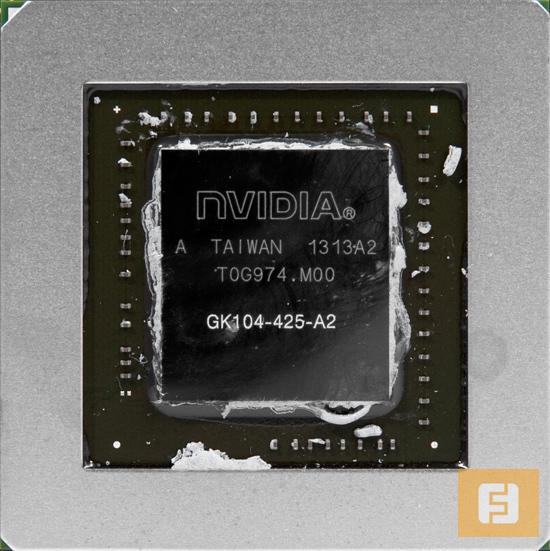

Графический процессор NVIDIA — GK104

Графический процессор NVIDIA — GK104

Как и на многих других мощных видеокартах, в MSI GeForce GTX 770 Lightning используются чипы GDDR5 производства Samsung, общий объем которых достигает порядка 2 Гбайт.

Микросхемы видеопамяти Samsung

Микросхемы видеопамяти Samsung

В роли ШИМ-контроллера выступает микросхема iChill 8318. Этот популярный чип является современным цифровым контроллером напряжения, который способен налету отслеживать нагрузку и задействовать необходимое число фаз питания.

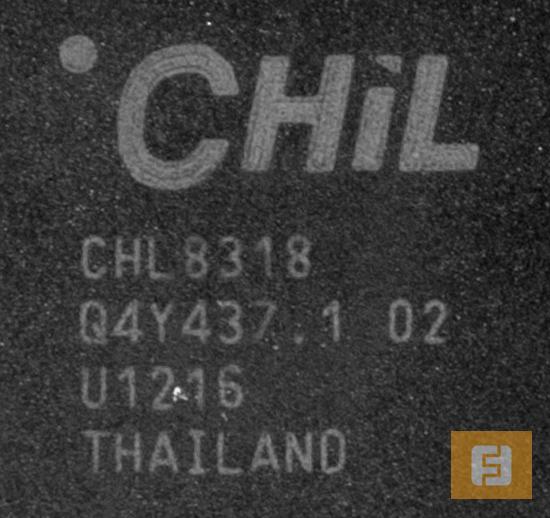

ШИМ-контроллер iChill

ШИМ-контроллер iChill

Панель ввода-вывода насчитывает четыре стандартных для GeForce GTX 770 разъема:

  • 2x DVI
  • 1x HDMI
  • 1x DisplayPort

Правда, в этот раз порты позолочены, что якобы добавляет надежности, но на деле, играет, скорее, эстетическую роль.

Задняя панель видеокарты MSI GeForce GTX 770 Lightning

Задняя панель видеокарты MSI GeForce GTX 770 Lightning

Теперь пора подробнее ознакомиться с техническими характеристиками новинки, все данные которой сведены в таблицу:

 NVIDIA GeForce GTX 770MSI GeForce GTX 770 LightningNVIDIA GeForce GTX 780
ЯдроGK104GK104GK110
Техпроцесс28 нм28 нм28 нм
Количество потоковых процессоров1536 шт1536 шт2304 шт
Количество блоков (ROPs)32 шт32 шт48 шт
Частоты ядра1046-1085 МГц1150-1206 МГц863-900 МГц
Шина памяти256 бит256 бит384 бит
Тип памятиGDDR5GDDR5GDDR5
Объем памяти2 Гбайт2 Гбайт3 Гбайт
Частота памяти7000 МГц7000 МГц6000 МГц
Поддерживаемая версия DirectX11.111.111.1
Ориентировочная стоимость13500 руб.15000 руб.22000 руб.

Главное отличие «молниеносной» версии от своих же референсных собратьев — это, конечно же, скорость работы, достигающаяся за счет повышенных частот. В отличие от эталонной GeForce GTX 770 с ее 1046 (1085) МГц по чипу, Lightning-версия работает со скоростью 1150 (1202) МГц. Видеопамять, к сожалению, не подверглась оверклокерской модификации.

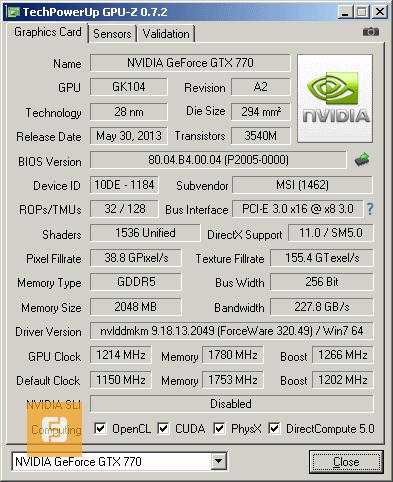

Естественно, мы не смогли пройти мимо дополнительного разгона видеокарты. Тем более, что MSI разработали собственную утилиту MSI Afterburner. В итоге нам удалось добиться стабильных 1214 (1266) МГц для ядра и 7120 МГц — для  памяти. Теперь пора переходить к тестированию.

Разгон видеокарты

Разгон видеокарты

Тестовый стенд и результаты

  • Процессор — Intel Core i7-3770K;
  • Система охлаждения — Deepcool Ice Warrior;
  • Термоинтерфейс — Arctic Silver 5;
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х 4 Гбайт;
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт;
  • Блок питания — Seasonic Platinum 1000W;
  • Монитор — Dell U2711b, 2560x1440;
  • Видеокарта — MSI GeForce GTX 770 Lightning
  • Операционная система — Windows 7 x64;
  • Драйвер — 320.49.

Мы использовали стандартный стенд, при этом устройство тестировалось в играх при разрешении 2560х1440 пикселей, настройки игр были приближены к максимальным, использовалось четырехкратное полноэкранное сглаживание. Температура графического процессора проверялась 25-минутным «прожигом» при помощи утилиты FurMark, а замеры шумовых характеристик системы охлаждения — при помощи профессионального шумомера с расстояния 1 метр.

Температура графического процессора

Температура графического процессора

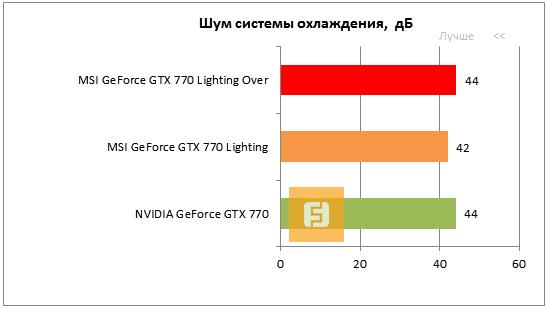

Шум системы охлаждения

Шум системы охлаждения

Результаты тестов 3DMark

Результаты тестов 3DMark

Результаты тестирования в Metro: Last Light

Результаты тестирования в Metro: Last Light

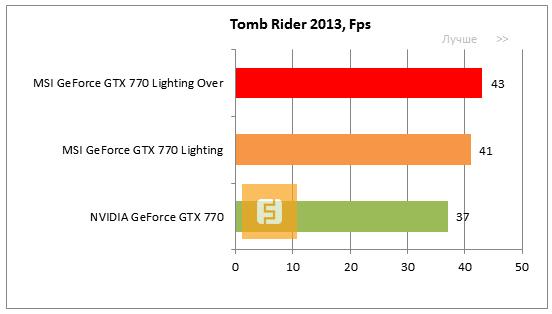

Результаты тестирования в Tomb Raider

Результаты тестирования в Tomb Raider

Результаты тестирования в Bioshock Infinite

Результаты тестирования в Bioshock Infinite

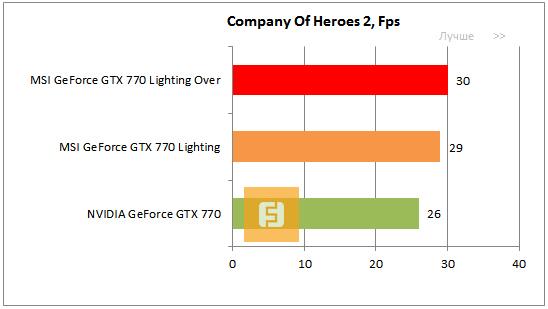

Результаты тестирования в Company of Heroes 2

Результаты тестирования в Company of Heroes 2

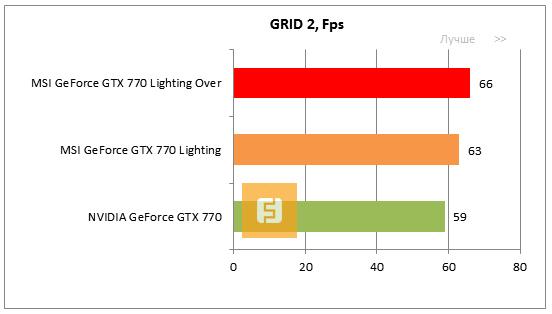

Результаты тестирования в GRID 2

Результаты тестирования в GRID 2

Как и ожидалось, элитная серия видеокарт MSI продемонстрировала достаточную прыть, для того чтобы пользователь задумался о ее приобретении вместо эталонного ускорителя графики. Заводской разгон не подкачал, а если нужно больше, то это очень просто реализовать самостоятельно. Особо стоит отметить эффективную систему охлаждения, которая не только лучше справляется с температурой GPU, но и держится в рамках комфортных шумовых характеристик.

Конкуренты и аналоги

NVIDIA GeForce GTX 770

Самая обычная GeForce GTX 770 лишена всех премудростей разводки печатной платы, суперкулера и других особенностей, зато, как всегда, ее проще найти в продаже и она дешевле: стоимость референса в среднем окажется на 1500-2500 рублей ниже, чем у навороченной Lightning-видеокарты.

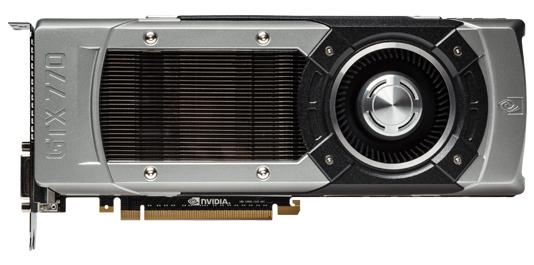

NVIDIA GeForce GTX 770

NVIDIA GeForce GTX 770

NVIDIA GeForce GTX 770

Читайте также: Мощная, но доступная. Обзор видеокарты NVIDIA GeForce GTX 770

MSI GeForce GTX 770 Gaming

Еще одна разновидность альтернативной версии может понравиться всем поклонникам бренда MSI. Это GeForce GTX 770 Gaming. Напомним, что данная линейка была выпущена специально для геймеров (а есть топовые видеокарты, которые выпускаются не для геймеров? — прим. редактора) и также сулит пользователю повышенную частоту ядра вкупе с фирменной системой охлаждения. Так, графический процессор MSI GeForce GTX 770 Gaming работает со скоростью 1098 (1150) МГц. У MSI GeForce GTX 770 Lightning «камень» функционирует несколько быстрее.

MSI GeForce GTX 770 Gaming

MSI GeForce GTX 770 Gaming

MSI GeForce GTX 770 Gaming

Заключение

«Молниеносная» — не слишком ли пафосно звучит? После тестирования можно смело сказать — нет! Новинка MSI заслуживает такого громкого «звания», так как действительно является одним из самых быстрых графических адаптеров в своем классе. Кроме того, остается целое непаханое поле для настоящих компьютерных энтузиастов, предпочитающих самостоятельно выжимать все соки из своего железа. Система охлаждения сдюжит.
