Обзор видеокарт Sapphire HD 6970 FleX, HD 6970 и HD 6950 FleХ
Серия AMD HD 6900 стартовала более года назад. Она составила достойную конкуренцию картам NVIDIA серии GTX 570. Год — срок большой. За это время актуальное железо очень часто становится устаревшим. К счастью, этого не произошло с модельным рядом HD 6900, но, все, кто хотел приобрести эту карту, уже совершили покупку. Производителям приходится идти на такие меры, как использование отличных от штатных систем охлаждения, а также повышение базовых частот для привлекательности своего товара на фоне конкурентов.
Компания Sapphire приготовила для нас две новых версии известного видеоадаптера AMD Radeon HD 6970 и одну AMD Radeon HD 6950.
Sapphire Radeon HD 6970 FleX
Начнем с самой старшей карты данной статьи — Sapphire HD 6970 FleX.
Упаковка вилеокарты Sapphire HD 6970 FleX
Первое, что бросается в глаза — надпись на упаковке «Battlefield 3»: вместе с данной видеокартой вы получите в подарок лицензионную копию игры, что приятно.
Также нас уведомляют, что HD 6970 FleX оборудован двумя микросхемами BIOS. Вроде ничего особенного, но во второй BIOS «зашиты» частоты, увеличенные относительно номинальных. Это упрощает обновление микрокода BIOS. Если в процессе что-то пойдет не так, вы всегда сможете запуститься с другой микросхемы и все исправить.
Комплектация видеокарты Sapphire HD 6870 FleX
Комплектация включает в себя все необходимые кабели, переходники, а также мостик для объединения двух видеокарт в тандем CrossFireX. Мануал и диск с драйверами присутствуют в обязательном порядке.
Лицевая сторона видеокарты Sapphire HD 6870 FleX
Система охлаждения отличается от стоковой. В центре пластикового кожуха расположился 90 мм вентилятор.
Обратная сторона видеокарты Sapphire HD 6870 FleX
Обратная сторона чем-то примечательным не отличается. Здесь присутствует только одинокая микросхема Chil CHL8228G.
Микросхема Chil CHL8228G
Микросхема Chil CHL8228G
Она отвечает за фазы питания и работает по схеме 6+2.

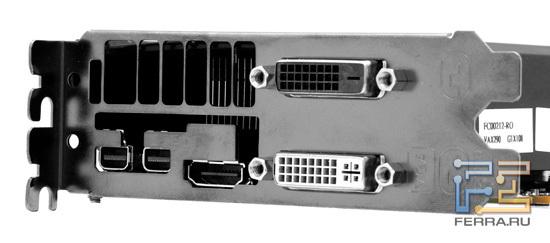

Видеовыходы карты Sapphire HD 6870 FleX
Набор видеовыходов включает в себя два miniDP, один DVI-I, один DVI-D и один HDMI. Напомню, что благодаря технологии FleX вы можете получить Eyefinity-систему из трех мониторов.
Демонтированная система охлаждения видеокарты Sapphire HD 6870 FleX
Так выглядит демонтированная система охлаждения видеокарты Sapphire Radeon HD 6970 Flex. Фирменная система охлаждения Sapphire — Vapor-X — отличается наличием испарительной камеры. Помогают в отводе тепла три медные теплотрубки.
Видеокарта HD 6970 FleX с демонтированной системой охлаждения
Под системой охлаждения прячется 40 нм GPU архитектуры Cayman. Он несет в себе 1536 ядер, 96 текстурных блоков и 32 блока растеризации (ROPs). Штатная частота функционирования составляет 880 МГц. Но, как вы помните, у нашей видеокарты две микросхемы BIOS. При переключении на второй BIOS частота функционирования увеличится до 930 МГц. Не густо, но все равно приятно.
В правом верхнем углу расположились два разъема дополнительного питания, один шестиконтактный, и еще один восьмиконтактный.
Микросхема памяти
Микросхема памяти
Два гигабайта видеопамяти набраны восемью микросхемами Hynix с маркировкой H5GQ2H24MFR R0C. Тактовая частота оперативной памяти 1375 (5500 эффективная) МГц.
GPU-Z
GPU-Z
Номинальная частота GPU — 880 МГц, но мы решили сразу же задействовать второй BIOS, поэтому видеокарта функционировала на частоте 930 / 1375 (5500) МГц.

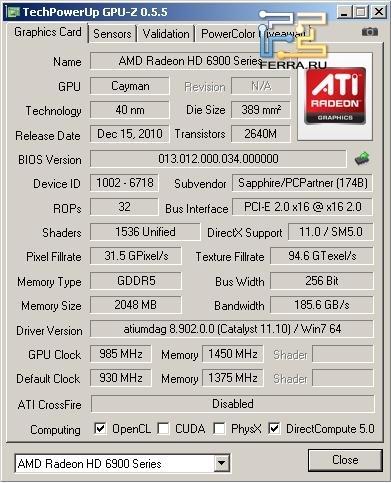

GPU-Z
GPU-Z
Для разгона использовалась фирменная утилита Sapphire TriXX Tweak Utility. Максимально стабильными оказались частоты 985 / 1450 (5800) МГц. Во многих играх стабильность была и на 1000 МГц по GPU, я очень старался «вытянуть» данное число, но, к сожалению, некоторые игры, типа Crysis 2, отказывались на ней функционировать.
На этом знакомство с видеокартой Sapphire Radeon HD 6970 FleX мы заканчиваем, и переходим к изучению её сестрицы Sapphire Radeon HD 6970.
Sapphire Radeon HD 6970
Данный видеоадаптер, как и предыдущий, оснащен двумя микросхемами БИОС между которыми можно переключаться, а также альтернативной системой охлаждения. Отличие заключается в том, что здесь оба BIOS' а функционируют на одинаковых, базовых частотах.
Упаковка видеокарты Sapphire Radeon HD 6970
Коробка менее «кричащая», нежели у видеокарты Sapphire HD 6970 FleX. Бесплатной копии игры в данном случае не прилагается.

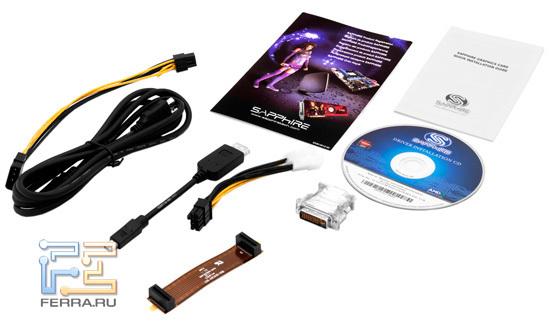

Комплектация видеокарты Sapphire Radeon HD 6970
А вот комплектация не отстает и предлагает пользователю все, что ему может понадобиться в процессе использования видеоадаптера.
Лицевая часть видеокарты Sapphire Radeon HD 6970
Как обычно, пластиковый кожух скрывает от нас все, кроме двух вентиляторов и теплотрубок. Диаметр вентиляторов — 90 мм.

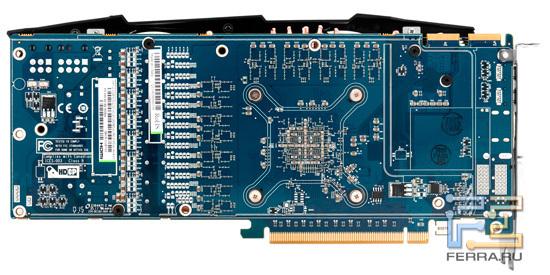

Обратная сторона видеокарты Sapphire Radeon HD 6970
В этот раз на обратной стороне нет даже контроллера подсистемы питания видеопроцессора и памяти.
Фотография видеовыходов карты Sapphire Radeon HD 6970
Набор видеовыходов не хуже, чем у FleX версии: два DVI-I, один HDMI и два miniDP. К сожалению, данная видеокарта не поддерживает технологию FleX, поэтому получить Eyefiniti-систему штатными силами на этой видеокарте не получится.
Фотография видеокарты Sapphire Radeon HD 6970 сбоку
Даже не снимая систему охлаждения, мы можем увидеть, что СО в этот раз оснащена пятью медными теплотрубками.
Демонтированная система охлаждения Sapphire Radeon HD 6970
Демонтировав систему охлаждения, мы подтверждаем свое предположение на счет пяти медных теплотрубок. Контактная площадка также медная, на ней вы видите отпечаток термопасты.
Видеокарта Sapphire Radeon HD 6970 с демонтированной системой охлаждения
Печатная плата заметно упрощена относительно HD 6970 FleX: в глаза сразу бросается свободное место и нераспаянная фаза питания. Дополнительное питание все так же подается через один шестиконтактный и один восьмиконтактный разъемы.
Общий объем видеопамяти — 2 Гб. Как и в случае с видеокартой HD 6970 Flex, распаяны восемь микросхем.
Микросхема видеопамяти
Микросхема видеопамяти
Производитель микросхем видеопамяти — Hynix, маркировка — H5GQ2H24MFR R0C.
Микросхема Chil CHL8228G
Микросхема Chil CHL8228G
Сердцем подсистемы питания является микросхема Chil CHL8228G, как и во FleX версии. Схема работы: 6+2. В данном случае, на видеопроцессор приходится шесть фаз, а на видеопамять — одна.
GPU-Z
GPU-Z
Номинальные тактовые частоты составляют 800 / 1375 (5500 эффективная) МГц для GPU и видеопамяти соответственно.

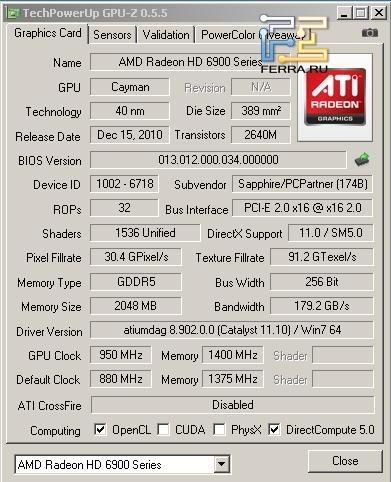

GPU-Z
GPU-Z
К сожалению, результаты разгона не блещут. GPU смог функционировать на частоте в 950 МГц, а видеопамять — на 1400 МГц. Относительно номинальных (880 / 1375) — не вдохновляющие результаты.
Sapphire Radeon HD 6950 FleX
Вот мы и добрались до последнего из трех видеоадаптеров. Sapphire Radeon HD 6950 FleX, по сути, является клоном своего старшего брата HD 6970 FleX.
Упаковка видеокарты Sapphire Radeon HD 6950 FleX

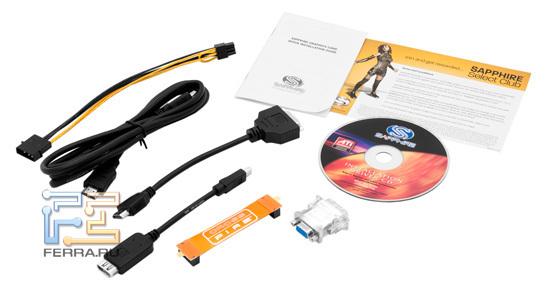

Комплектация видеокарты Sapphire Radeon HD 6950 FleX
Лицевая часть видеокарты Sapphire Radeon HD 6950 FleX
Как я уже говорил, внешне адаптеры неотличимы друг от друга. В центре пластикового кожуха скучает одинокий 90 мм вентилятор.
Обратная сторона видеокарты Sapphire Radeon HD 6950 FleX
На тыльной стороне вновь расположилась микросхема подсистемы питания видеокарты Chil CHL8228G.
Видеовыходы карты Sapphire Radeon HD 6950 FleX
Набор видеовыходов не отличается от такового у старшей карты: два miniDP, один DVI-I, один DVI-D и один HDMI.
Демонтированная система охлаждения видеокарты Sapphire Radeon HD 6950 FleX
Демонтировав систему охлаждения, мы также не найдем ничего нового: используется уже знакомая нам система Vapor-X на базе испарительной камеры с двумя медными теплотрубками.
Видеокарта Sapphire Radeon HD 6950 FleX без системы охлаждения
И снова перед нами почти точная копия старшей видеокарты. В правом верхнем углу находятся два шестиконтактных разъема дополнительного питания. На плате распаяно восемь микросхем видеопамяти.
Микросхема видеопамяти
Микросхема видеопамяти
Производительно микросхем — Hynix, а маркировка — H5GQ2H24MFR T2C.
GPU-Z
GPU-Z
Номинальные тактовые частоты — 800 МГц для видеоядра и 1250 (5000 эффективная) МГц для видеопамяти. В отличие от HD 6970, данный видеоадаптер несет у себя на борту только 1408 ядер. Общий объем видеопамяти — 2 Гб.
GPU-Z
GPU-Z.
Разгон, скажем прямо, не самый выдающийся. Однако и совсем скудным назвать его также нельзя. Видеопроцессор смог функционировать на частоте 875 МГц, а видеопамяти покорилась частота в 1350 (5400 эффективная) МГц.
Сводная таблица характеристик
Sapphire HD 6970 FleX | Sapphire HD 6970 | Sapphire HD 6950 FleX | |
Ядро | Cayman | Cayman | Cayman |
Техпроцесс, нм | 40 | 40 | 40 |
Потоковые процессоры, шт | 1536 | 1536 | 1408 |
Частоты GPU, МГц | 930 | 880 | 800 |
Частота видеопамяти, МГц | 5500 | 5500 | 5000 |
Объем видеопамяти, Мбайт | 2048 | 2048 | 2048 |
Шина видеопамяти, бит | 256 | 256 | 256 |
Тестовый стенд
- Процессор: Core i7 980X
- Материнская плата: DFI LANParty UT X58-T3eH8
- Оперативная память: 3x2Gb DDR3 1333
- Блок питания: Antec SG850W
Результаты тестирования
Все тесты прогонялись в разрешении 1920 х 1080 с максимальными настройками графики. Также было активировано полноэкранное сглаживание 4х. Было выбрано только одно разрешение, поскольку все тестируемые карты по производительности нам отлично знакомы, а изобретать колесо — неблагодарное занятие.
Задача, поставленная перед нами: узнать максимально стабильные частоты в разгоне, а заодно проверить качество системы охлаждения, дабы мы могли сравнить их с конкурентами.
Знакомиться с результатами начнем с полусинтетического теста — 3DMark 11.

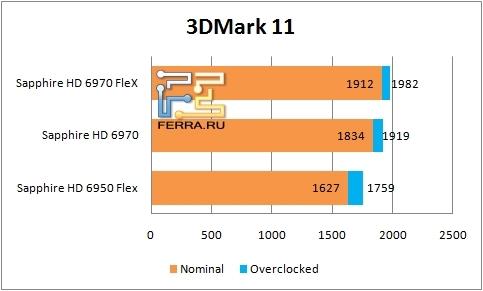

Результаты тестирования видеокарт Sapphire в 3DMark 11
Результаты тестирования видеокарт Sapphire в 3DMark 11
Результаты предсказуемые: HD 6970 FleX вне конкуренции, обычная HD 6970 смогла догнать «стоковую» FleX версию только в разгоне, HD 6950 FleX не может догнать конкурентов даже в разгоне.

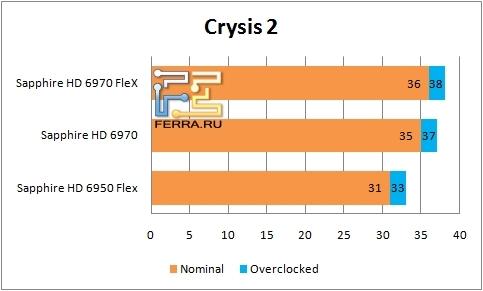

Результаты тестирования видеокарт Sapphire в Crysis 2
Результаты тестирования видеокарт Sapphire в Crysis 2
Расстановка сил в игре Crysis 2 не отличаются от 3DMark 11. Все видеокарты выдают производительность согласно своему позиционированию.
Результаты тестирования видеокарт Sapphire в Stalker COP
Результаты тестирования видеокарт Sapphire в Stalker COP
Sapphire HD 6950 FleX в разгоне догоняет стоковые HD 6970 и HD 6970 FleX. Последние показывают одинаковую производительность.

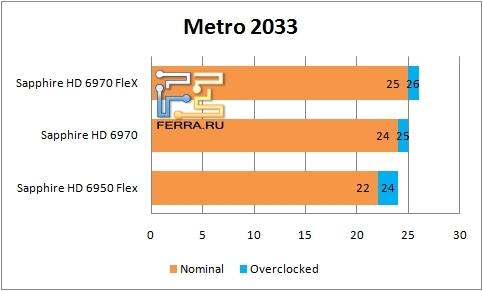

Результаты тестирования видеокарт Sapphire в Metro 2033
Результаты тестирования видеокарт Sapphire в Metro 2033
Как я и предполагал, все карты вытянули средний fps к 24 кадрам в секунду. Но вот больше, как ни старались, не смогли. Разница между стоковой HD 6950 FleX и разогнанной HD 6970 FleX — 4 кадра. Хотя, в нашем случае, это больше 15%.
Результаты тестирования видеокарт Sapphire в Lost Planet 2
Результаты тестирования видеокарт Sapphire в Lost Planet 2
В Lost Planet результаты куда веселей. Средний fps на всех картах выше 30, а разогнанная HD 6970 FleX «выбила» 41 кадр в секунду.
Результаты тестирования видеокарт Sapphire в Dirt3
Результаты тестирования видеокарт Sapphire в Dirt3
Dirt3 помог показать самые высокие результаты относительно остальных участников: HD 6970 при повышении тактовых частот догоняет стоковую HD 6970 FleX. Неплохо. Для HD6970 FleX.
Температура и уровень шума
Нужно отметить, что все исследуемые видеокарты обладают качественной системой охлаждения, которая не только держит температуры в адекватных значениях, но еще и практически бесшумна. И это при условии открытого стенда, в корпусе вы её и вовсе не услышите.
Максимальная температура в нагрузке при повышении тактовых частот относительно номинала составила 72 градуса для HD 6970 FleX, 69 градусов для HD 6970 и 70 градусов для HD 6950 FleX. Я считаю, что это отличные результаты. Большинство систем охлаждения не может обеспечить столь низкие температуры при большем уровне шума.
Заключение
Новые видеокарты от Sapphire HD 6900 удались на славу. Их главное достоинство — качественные системы охлаждения, которые обеспечивают эффективный отвод тепла от элементов и не создают вокруг себя уровень шума, подобный шуму от взлетающего Боинга.
Самая старшая видеокарта, HD 6970 FleX, комплектуется бесплатной копией игры Battlefield 3. Это приятный бонус, так как на рынке вы за неё отдадите не менее 300 рублей, а скорее всего, около 500 рублей. Не стоит забывать также, что второй BIOS несет в себе частоты повышенные относительно номинальных. А так как микросхем две, вы смело можете экспериментировать с одной из них — если что и случится, видеокарта не выйдет из строя.
Видеокарта HD 6970 не предлагает нам повышенных частот и бесплатной копии игры, но она так же оснащается системой охлаждения, которая эффективней стоковой.
Sapphire HD 6950 FleX не может похвастаться повышенными частотами или бесплатной копией игры, но оснащается системой охлаждения Vapor-X и поддерживает технологию FleX (это видно из названия).
В целом видеокарты оставили приятные впечатления, и тем, кому не терпится купить новую видеокарту под Новый год, одну из них вполне можно посоветовать к приобретению.
