Новинки мэйнстрима. Обзор видеокарт ZOTAC GTX 660 Ti и Gainward GTX 660 Ti Phantom

Некоторое время назад компания NVIDIA выпустила на рынок видеокарту GTX 660Ti. Конечно же, производители не стали медлить и начали предлагать видеокарты этой серии под своими брендами. О двух таких мы и поговорим.
Новинки мэйнстрима. Обзор видеокарт ZOTAC GTX 660 Ti и Gainward GTX 660 Ti Phantom
Видеокарта Zotac GTX 660 Ti

Видеокарта Zotac GTX 660 Ti

После летнего затишья NVIDIA активизировалась и принесла нам игровые решения среднего уровня в лице видеокарты GTX 660 Ti. Подозреваю, что решения подсерии *60 очень важны для компании. Как уже говорилось в предыдущих статьях, одними ТОПами сыт не будешь. Наибольшая покупательская способность сосредоточена в сегменте 100-300 долларов. Это вполне логично, так как большинство пользователей ПК не обладают мониторами даже с разрешением 1920х1080, если верить статистике. А такие разрешения, как 1280х1024 и 1680х1050, не столь требовательны, чтобы тратить на карту 500 долларов и больше.

Видеокарты GTX 660 Ti продаются по ценам от десяти тысяч рублей, т.е. как раз попадают в верхнюю границу самого покупаемого сегмента. Видеокарта за эти деньги должна тянуть современные игры на комфортном уровне FPS. Мы уже знакомились с видеокартой GTX 660 Ti на примере Palit GTX 660 Ti JetStream. Тогда новинка показала просто шикарные результаты относительно старших собратьев и предыдущего ТОПа GTX 580.

На очереди две видеокарты GTX 660 Ti от известных компаний ZOTAC и Gainward. Обе видеокарты оснащены альтернативными системами охлаждения, что позволяет надеяться на приятные шумовые характеристики, сравнительно низкие температуры и неплохой разгон.

Видеокарта ZOTAC GTX 660 Ti

Видеокарта поставляется в красочной коробке небольших размеров. На лицевой стороне наклеен стикер, повествующий о бесплатной копии игры Borderlands 2. На остальные логотипы, такие как поддержка PhysX, SLI и DirectX 11, почти никто внимания уже не обращает.

Упаковка видеокарты Zotac GTX 660 Ti

Упаковка видеокарты Zotac GTX 660 Ti

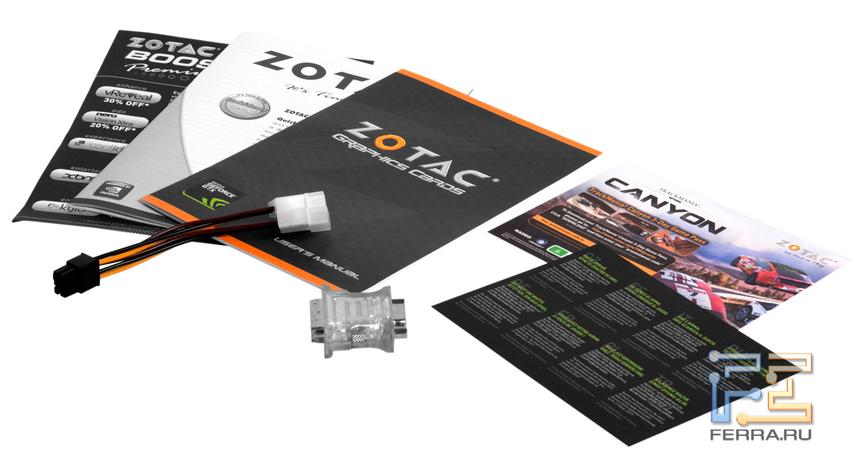

Комплектация включает в себя переходник питания 6pin, переходник DVI — D-SUB и несколько инструкций по эксплуатации.

Комплектация видеокарты Zotac GTX 660 Ti

Комплектация видеокарты Zotac GTX 660 Ti

Видеокарта очень маленькая по размерам. Даже трудно себе представить, что эта малютка может вытягивать современные игры в разрешении 2560 х 1440. Сверху видны два вентилятора фирменного оранжевого цвета. Они проглядывают сквозь прорези в металлическом кожухе.

Видеокарта Zotac GTX 660 Ti

Видеокарта Zotac GTX 660 Ti

На обратной стороны вы найдете две микросхемы видеопамяти. В правом верхнем углу расположились два разъема для объединения нескольких видеокарт в тандем SLI.

Видеокарта Zotac GTX 660 Ti. Обратная сторона

Видеокарта Zotac GTX 660 Ti. Обратная сторона

Среди видеовыходов вы найдете два DVI и по одному HDMI и DisplayPort. Весьма богатый и современный набор разъемов.

Видеокарта Zotac GTX 660 Ti. Видеовыходы

Видеокарта Zotac GTX 660 Ti. Видеовыходы

С этого ракурса нам открываются некоторые подробности системы охлаждения, в которую входят три медные теплотрубки. Дополнительное питание видеокарты получает по двум шестиконтактным разъемам.

Видеокарта Zotac GTX 660 Ti. Вид сбоку

Видеокарта Zotac GTX 660 Ti. Вид сбоку

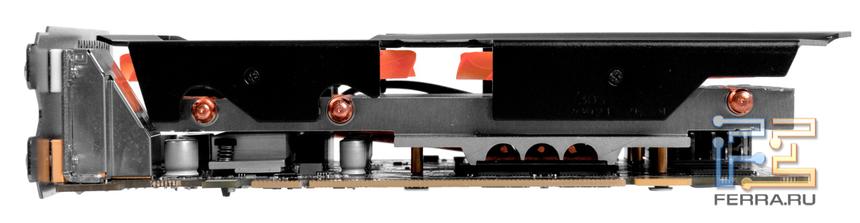

С другой стороны теплотрубки отсутствуют. Кожух закрывает видеокарту не полностью, поэтому нагретый воздух будет оставаться внутри корпуса.

Видеокарта Zotac GTX 660 Ti. Вид сбоку 2

Видеокарта Zotac GTX 660 Ti. Вид сбоку 2

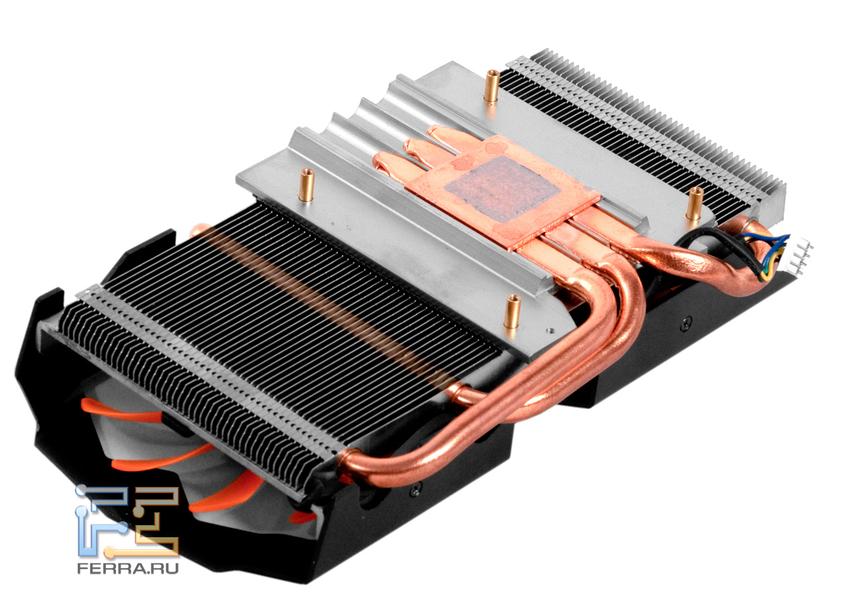

Демонтированная система охлаждения выглядит компактно, но, если можно так сказать, уважительно. Теплотрубки весьма крупные и проходят через весь радиатор. Место контакта радиатора с GPU также выполнено из меди.

Демонтированная система охлаждения

Демонтированная система охлаждения

Печатная плата используется от видеокарты GTX 670. Едва ли вы найдете какие-то различия. Как вы помните, на обратной стороне печатной платы «живет» две микросхемы видеопамяти. Так вот, на лицевой стороне вокруг GPU расположились еще шесть. Несмотря на это, остались еще две посадочные площадки под VRAM. Сам GPU повернут на 90 градусов относительно платы. Подсистема питания GPU четырехфазная, видеопамяти — четырехфазная.

Печатная плата с демонтированной системой охлаждения

Печатная плата с демонтированной системой охлаждения

Маркировка GPU следующая: GK104-300-KD-A2.

Видеопроцессор NVIDIA GK104

Видеопроцессор NVIDIA GK104

Видеопроцессор NVIDIA GK104

Производитель микросхем видеопамять, конечно же, компания Hynix. Давно я уже не видел на видеокартах памяти других производителей. Маркировка H5GQ2H24AFR.

Микросхема видеопамяти

Микросхема видеопамяти

Микросхема видеопамяти

На этом изучение строения видеокарты Zotac GTX 660 Ti можно завершать, и мы переходим к Gainward GTX 660 Ti Phantom.

Gainward GTX 660 Ti Phantom

Видеокарта Gainward GTX 660 Ti Phantom

Видеокарта Gainward GTX 660 Ti Phantom

Видеокарта Gainward GTX 660 Ti Phantom поставляется в коробке черного цвета. В правом углу упаковки виднеется тот же самый стикер, какой мы видели на упаковке Zotac GTX 660 Ti — Free Borderlands 2 Inside. Как и конкуренты, компания Gainward нам также дарит бесплатную версию этой игры.

Упаковка видеокарты Gainward GTX 660 Ti Phantom

Упаковка видеокарты Gainward GTX 660 Ti Phantom

Комплектация мало отличается от таковой у Zotac GTX 660 Ti. Единственное отличие составляет, пожалуй, переходник с HDMI на DVI. Также чуть меньше различной макулатуры.

Комплектация видеокарты Gainward GTX 660 Ti Phantom

Комплектация видеокарты Gainward GTX 660 Ti Phantom

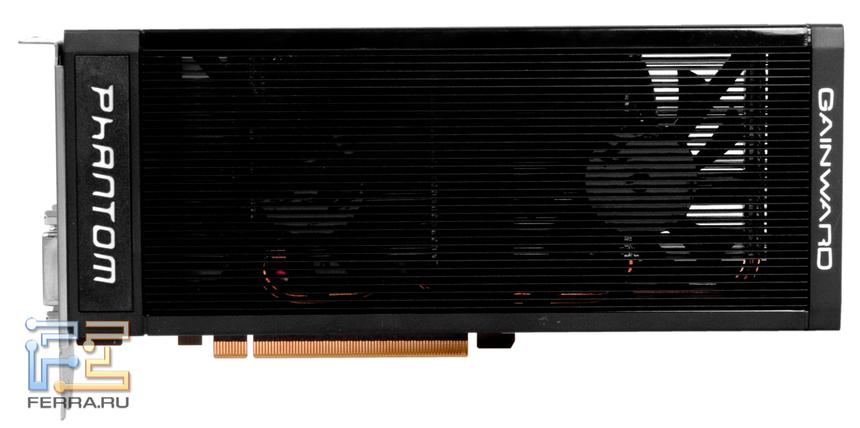

Внешность у видеокарт серии Phantom всегда одинаковая и потому узнаваемая. Сверху вся лицевая часть видеокарты закрыта черной решеткой, под которой виднеются два вентилятора. Видеокарта явно больше, чем конкурент от Zotac.

Видеокарта Gainward GTX 660 Ti Phantom

Видеокарта Gainward GTX 660 Ti Phantom

Вот с этого ракурса отлично видно, что «фантом» действительно более длинный. На задней части также расположились две микросхемы видеопамяти.

Видеокарта Gainward GTX 660 Ti Phantom. Обратная сторона

Видеокарта Gainward GTX 660 Ti Phantom. Обратная сторона

Набор видеовыходов тоже не отличается: два DVI и по одному HDMI и DisplayPort.

Видеокарта Gainward GTX 660 Ti Phantom. Видеовыходы

Видеокарта Gainward GTX 660 Ti Phantom. Видеовыходы

Система охлаждения открытого типа, как и у конкурента — воздух останется внутри корпуса. Дополнительное питание поступает по двум шестиконтактным разъемам. Обратите внимание: видеокарта занимает больше двух слотов. Это может стать существенной помехой, если у вас есть иные платы расширения.

Видеокарта Gainward GTX 660 Ti Phantom. Вид сбоку

Видеокарта Gainward GTX 660 Ti Phantom. Вид сбоку

Система охлаждения видеокарты состоит из радиатора и трех медных теплотрубок. В общем, отличия от таковой у Zotac минимальны, если не брать во внимание разные габариты. Место контакта видеопроцессора и радиатора, к сожалению, не из меди.

Демонтированная система охлаждения

Демонтированная система охлаждения

Собственно, сама печатная плата ничем не отличается от той, что мы видели у Zotac GTX 660 Ti, которая, в свою очередь, повторяет дизайн референсной печатной платы для NVIDIA GTX 670. Около видеопроцессора посажены шесть микросхем видеопамяти. Микросхемы памяти идентичны тем, что используются видеокартой Zotac. Подсистема питания GPU четырехфазная.

В общем, отличий действительно нет. Это и неудивительно. Большинство производителей не хочет придумывать велосипед. Ведь плата для GTX 670 довольно проста. Нужно только адаптировать её немного для 192 битной шины памяти и прочих мелочей.

Разгон и температуры

Изучать разгонный потенциал видеокарт будем в том же порядке, в котором мы изучали их строение. Поэтому начинаем с видеокарты Zotac GTX 660 Ti.

Характеристики Zotac GTX 660 Ti в номинале

Характеристики Zotac GTX 660 Ti в номинале

Стоковые частоты для этой видеокарты составляют 928 МГц по GPU и 6008 МГц по VRAM. Адаптер изначально работал практически на дефолтных для GTX 660 Ti частотах.

Характеристики Zotac GTX 660 Ti в разгоне

Характеристики Zotac GTX 660 Ti в разгоне

Характеристики Zotac GTX 660 Ti в разгоне

Видеопроцессор отказался функционировать на частоте, превышающей 1043 МГц. Видеопамять разогналась до 7208 МГц. Разгон, скажем прямо, не выдающийся, но и провалом назвать это нельзя. Максимальная температура под нагрузкой до разгона равнялась 67 градусам, а после — 68 градусам Цельсия.

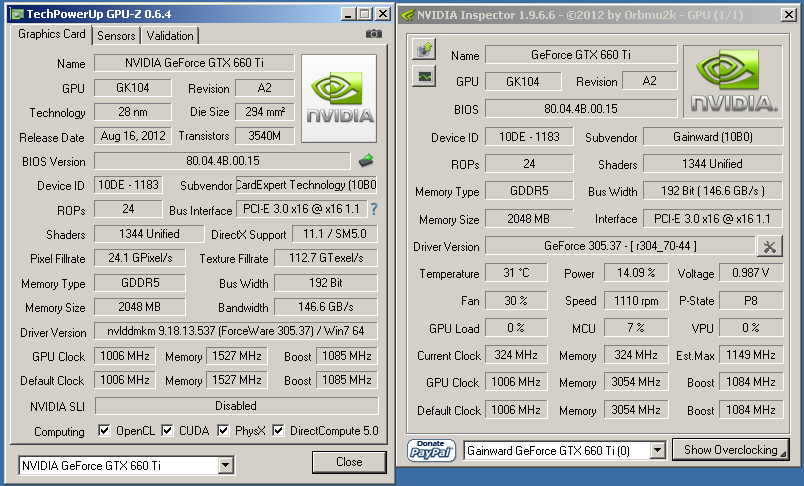

Характеристики Gainward GTX 660 Ti Phantom в номинале

Характеристики Gainward GTX 660 Ti Phantom в номинале

А вот видеокарта от Gainward уже из коробке работает на частоте, превышающей 1 ГГц по видеопроцессору; если точнее, то на 1006 МГц. Видеопамять также слегка разогнана с 6008 МГц до 6108 МГц. Очень даже хорошие показатели.

Характеристики Gainward GTX 660 Ti Phantom в разгоне

Характеристики Gainward GTX 660 Ti Phantom в разгоне

Характеристики Gainward GTX 660 Ti Phantom в разгоне

В разгоне видеокарта повела себя лучше конкурента от Zotac. Видеопроцессор смог стабильно функционировать на частоте 1121 МГц, что заметно выше, чем 1043 МГц (результат Zotac). Видеопамять сумела покорить частоту в 7308 МГц, что тоже выше, чем у конкурента. Температура под нагрузкой в номинале составляла 69 градусов, а в разгоне увеличилась до 72 градусов. Это несколько выше, чем у видеокарты Zotac, но так и частоты заметно выше, при том же уровне шума.

Кстати, про уровень шума. Системы охлаждения обеих видеокарт справляются с обязанностями, не напоминая о своем присутствии.

Таблица технических характеристик

NVIDIA GTX 660TiGainwad GTX 660Ti PhantomZotac GTX 660TiNVIDIA GTX 670NVIDIA GTX 680
ЯдроGK104GK104GK104GK104GK104
Количество транзисторов, млрд. шт3.53.53.53.53.5
Техпроцесс, нм2828282828
Количество потоковых процессоров13441344134413441536
Количество блоков (ROPs)2424243232
Частота ядра, МГц91510069289151006
Шина памяти, бит192192192256256
Тип памятиGDDR5GDDR5GDDR5GDDR5GDDR5
Объем памяти, Мбайт20482048204820482048
Частота памяти, МГц60086108600860086008
Поддерживаемая версия DirectX11.111.111.111.111.1
Стоимость, руб1000011000110001200016000

Различий между видеокартами как таковых нет. Только Gainward GTX 660 Ti Phantom работает на слегка повышенных частотах, относительно видеокарты производства Zotac, при аналогичной стоимости. Разница в стоимости относительно референса также не велика, хоть и заметна. При текущих ценах, если вы обладатель монитора с высоким разрешением, есть смысл посмотреть на качественные версии NVIDIA GTX 670.

Конкуренты и аналоги

MSI GTX 660Ti Power Edition OC

MSI GTX 660Ti Power Edition OC

MSI GTX 660Ti Power Edition OC

Данная видеокарта оснащается нереференсной системой охлаждения. Тактовая частота GPU составляет 1019 МГц, это ощутимо выше стоковой в 915 МГц. Тактовая частота видеопамяти — дефолтные 6008 МГц.

ASUS GTX 660 Ti DirectCUII Top

ASUS GTX 660 Ti DirectCUII Top

ASUS GTX 660 Ti DirectCUII Top

Одна из самых быстрых GTX 660 Ti на сегодняшний день. Оснащается фирменной системой охлаждения компании ASUS. Видеопроцессор функционирует на частоте 1072 МГц. Память, как обычно, осталась без изменений. Это, на самом деле, обидно. Исследование в предыдущей статье показало, что разгон частоты видеопамяти для этого видеоадаптера очень важен из-за урезанной с 256 бит до 192 бит шины памяти.

Тестовый стенд

  • Процессор — Intel Core i7 3770K. Тактовая частота 3,4 ГГц, кэш 8 Мбайт L3
  • Материнская плата — ASUS P8Z77-V Pro (LGA 1155)
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Corsair HX850W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64
  • Видеодрайверы — NVIDIA 305.37

Результаты тестирования

Тестирование проводилось в привычном режиме. Использовались два разрешения: 2560 х 1440 и 1920 х 1080. Качества картинки было, конечно же, максимальным. Полноэкранное сглаживание 4х, анизотропная фильтрация 16х.

Результаты тестирования в разрешении 2560х1440

Результаты тестирования в разрешении 2560х1440

Результаты тестирования в разрешении 1920х1080

Результаты тестирования в разрешении 1920х1080

Результаты предсказуемы. Из-за более высоких тактовых частот, видеокарта производства Gainward проявила себя несколько лучше, нежели конкурент от Zotac. Но так или иначе, обе видеокарты показывают хорошую производительность в современных играх.

Заключение

Мы познакомились с видеокартами ZOTAC GTX 660 Ti и Gainward GTX 660 Ti Phantom. Каждая из них мне понравилась по-своему. На стороне видеокарты от Gainward явное превосходство в разгоне. Это, конечно, очень здорово. Но мне лично не нравится, что видеокарта такого класса занимает фактически три слота. Я считаю, что это очень много, так как даже GTX 690 довольствуется двумя, при этом не перегреваясь. Поэтому с этой стороны, Zotac выглядит более практичным. А так как стоимость видеокарт одинаковая, то что важнее (шанс на более высокий разгон или скромные габариты при тех же шумовых характеристиках), решать уже вам, дорогие читатели.
