Обзор видеокарт Zotac на основе NVIDIA GeForce 500-й серии

Видеокарты Zotac серии GeForce GTX 500 отличает строгий дизайн, высокая производительность и приемлемая стоимость. Сегодня мы проведем сравнительное тестирование трёх старших моделей: GTX 570, GTX 580 и GTX 590.
Обзор видеокарт Zotac на основе NVIDIA GeForce 500-й серии

Оглавление:

NVIDIA GeForce пятисотой серии стали находкой для многих поклонников мощных видеоускорителей. Их предшественники, демонстрируя отличную производительность, обладали также высоким энергопотреблением, что несколько затрудняло их использование. Позже калифорнийская компания улучшила техпроцесс производства новых чипов, добавив в их архитектуру небольшие изменения — так мир увидел новую серию видеокарт GeForce, которые ныне являются основным продуктом в ассортименте NVIDIA. Ну а партнеры компании не замедлили представить свои продукты, использующие новые чипы. Одной из первых стала компания Zotac.

Сейчас в нашей лаборатории три разных продукта под брендом Zotac — видеокарты GeForce GTX 570, GeForce GTX 580 и GeForce GTX 590. Все они являются точными аналогами референсных карт NVIDIA, поэтому говорить об их оригинальности или особенностях не приходится. Однако не взглянуть и не оценить внешность продуктов мы не можем.

Упаковка и комплектация

Упаковка Zotac GeForce GTX 570

Упаковка Zotac GeForce GTX 570

Zotac GeForce GTX 570 можно назвать наиболее привлекательным продуктом по соотношению цены и производительности. Более дорогая GeForce GTX 580 предназначена для более требовательных пользователей, ищущих максимально производительное решение для игр.

Упаковка Zotac GeForce GTX 580

Упаковка Zotac GeForce GTX 580

Самая производительная видеокарта семейства — Zotac GeForce GTX 590 объединяет на одной печатной плате целых два видеопроцессора. Стоимость этой карты ставит её в разряд дорогих и экстремальных устройств.

Упаковка Zotac GeForce GTX 590

Упаковка Zotac GeForce GTX 590

Комплектация видеокарт GeForce GTX 570 и GTX 580 ничем не отличается, в коробке с ними вы найдете следующие компоненты:

  • Диск с ПО и драйверами;
  • Диск с игрой Prince of Persia: The Forgotten Sands;
  • Инструкцию по установке;
  • Гарантийный талон;
  • Два кабеля-переходника с двух 4-контактных разъемов Molex на один 6-контактный;
  • Переходник DVI->VGA;
  • Переходник Mini-HDMI->HDMI.
Комплектация Zotac GeForce GTX 570 и GTX 580

Комплектация Zotac GeForce GTX 570 и GTX 580

А вот комплект видеокарты GeForce GTX 590 немного отличается:

  • Диск с ПО и драйверами;
  • Талон на получение игры Assassins Creed Brotherhood;
  • Инструкцию по установке;
  • Гарантийный талон;
  • Два кабеля-переходника с двух 6-контактных разъемов на один 8-контактный разъем питания видеокарты;
  • Переходник DVI->VGA;
  • Кабель DVI-HDMI.
Комплектация Zotac GeForce GTX 590

Комплектация Zotac GeForce GTX 590

Характеристики видеокарт

ВидеоадаптерZotac GTX 570 AMP!Zotac GTX 580 AMP!Zotac GTX 590
ЯдроGF110GF110GF110 x2
Количество транзисторов, млрд. шт3.23.23.2
Техпроцесс, нм404040
Количество потоковых процессоров480512512 x2
Количество пиксельных блоков606464 x2
Количество блоков выборки текстур404848 x2
Частота ядра (номинал), МГц780 (732)815 (772)607 x2
Шина памяти, бит320384384 x2
Тип памятиGDDR5GDDR5GDDR5
Объём памяти, МБ128015361536 x2
Частота памяти (номинал), МГц4000 (3800)4100 (4008)3414
Поддерживаемая версия DirectX111111
ПрочееСистема охлаждения референсСистема охлаждения референсСистема охлаждения референс
Блок питания 600 Вт минимумБлок питания 600 Вт минимумБлок питания 700 Вт минимум
Заводской разгонЗаводской разгон
Блок питания 600 Вт минимумБлок питания 600 Вт минимум
Заводской разгонЗаводской разгон
Блок питания 600 Вт минимум
Заводской разгон
Ориентировочная стоимость

Дизайн

Как уже говорилось выше, все три видеокарты относятся к референсным продуктам, поэтому оригинальных технических решений вы в них не найдете. Заводского разгона удостоились только GeForce GTX 570 и GTX 580, а вот у GeForce GTX 590 такого в характеристиках не указано.

Видеокарта Zotac GeForce GTX 570 AMP! Edition

Видеокарта Zotac GeForce GTX 570 AMP! Edition

Видеокарта Zotac GeForce GTX 580 AMP! Edition

Видеокарта Zotac GeForce GTX 580 AMP! Edition

Видеокарта Zotac GeForce GTX 590

Видеокарта Zotac GeForce GTX 590

Даже конструкции систем охлаждения всех трех карт не отличаются от референсных, поэтому отличить карты Zotac можно лишь по внешнему оформлению системы охлаждения и коробке. Однако в списке моделей на сайте Zotac можно найти разогнанные видеокарты с более производительной системой охлаждения, которая занимает три слота. Кулеры двух младших моделей полностью идентичны, а вот охлаждение мощной старшей видеокарты обеспечивается не только двумя радиаторами, но и более производительным девятилопастным вентилятором. Охлаждающий воздух частично выбрасывается за пределы корпуса, частично остается внутри, поэтому при использовании данной видеокарты необходимым условием будет установка её в хорошо проветриваемый корпус.

Мощная система охлаждения видеокарты GeForce GTX 590

Мощная система охлаждения видеокарты GeForce GTX 590

Две других карты оснащены стандартной системой охлаждения с одним радиатором на испарительных камерах и центробежным вентилятором. В данной конструкции весь горячий воздух выбрасывается за пределы корпуса.

Кулер видеокарты GeForce GTX 570

Кулер видеокарты GeForce GTX 570

Кулер видеокарты GeForce GTX 580

Кулер видеокарты GeForce GTX 580

Конструкция печатной платы учитывает особенности графических чипов всех трех видеокарт. В частности, набор качественных компонентов обеспечивает стабильное питание как графических чипов, так и установленной на видеокартах памяти стандарта GDDR5 с высоким быстродействием. Печатные платы видеокарт Zotac GeForce GTX 570 и 580 совершенно идентичны, отличия заключаются только в подсистемах питания. Это понятно, ведь примененный графический чип у обеих карт фактически одинаков, за исключением деактивированной части универсальных CUDA-процессоров у младшей модели и урезанной шины памяти.

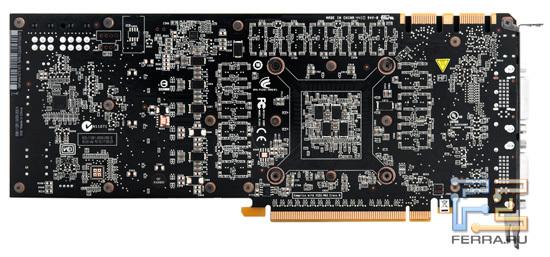

Печатная плата видеокарты GeForce GTX 570

Печатная плата видеокарты GeForce GTX 570

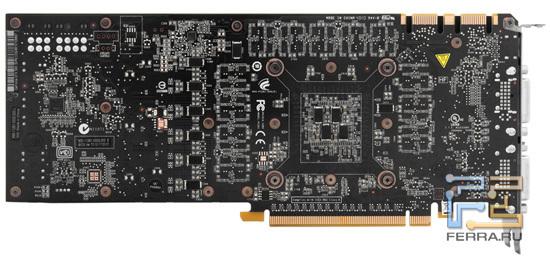

Печатная плата GeForce GTX 580 полностью аналогична младшей модели

Печатная плата GeForce GTX 580 полностью аналогична младшей модели

Плата видеокарты Zotac GeForce GTX 590 несколько крупнее, что неудивительно, если принять во внимание необходимость размещения на ней фактически двух видеокарт GeForce GTX 580. Поэтому вся площадь увеличенной PCB отведена для двух графических процессоров, чипов памяти и эффективного модуля питания.

Вид платы Zotac GeForce GTX 590

Вид платы Zotac GeForce GTX 590

Обратите внимание, что расположенные с обратной стороны платы микросхемы памяти охлаждаются двумя дополнительными радиаторными пластинами, которые также можно считать усилительными пластинами.

Набор разъемов типичен для всей пятисотой серии видеокарт GeForce. Две младшие модели несут на себе два стандартных выхода DVI-I Dual-Link и один выход Mini-HDMI. Вторую половину панели занимают отверстия вывода нагретого воздуха за пределы корпуса.

Вид разъемов задней панели видеокарт GeForce GTX 570 AMP! и GTX 580 AMP!

Вид разъемов задней панели видеокарт GeForce GTX 570 AMP! и GTX 580 AMP!

Видеокарта Zotac GeForce GTX 590 оснащена уже тремя разъемами DVI-I, а также портом Mini DisplayPort.

Три разъема DVI-I и Mini DisplayPort у видеокарты GeForce GTX 590

Три разъема DVI-I и Mini DisplayPort у видеокарты GeForce GTX 590

Питание все три видеокарты получают как по шине PCI Express 2.0, так и непосредственно от блока питания через 6-ти и 8-ми контактные разъемы. Видеокарта Zotac GeForce GTX 570 AMP! требует наличия двух разъемов питания видеокарт PCI-E с шестью контактами каждый. Регламентируется и минимальная требуемая мощность блока питания — он должен выдавать не менее 600 Вт мощности.

Два 6-контактных разъема питания GeFeorce GTX 570

Два 6-контактных разъема питания GeFeorce GTX 570

«Средний» брат — GeForce GTX 580 — требует блок питания той же мощности, но с одним 6-контактным разъемом PCI-E и одним 8-контактным.

Один 6-контактный и один 8-контактный разъемы питания Zotac GeForce GTX 580 AMP!

Один 6-контактный и один 8-контактный разъемы питания Zotac GeForce GTX 580 AMP!

Самая мощная модификация двухчиповой видеокарты требует куда более мощного блока питания на 700 Вт минимум и двух разъемов питания PCI-E по 8 контактов.

Два 8-контактных разъема питания Zotac GeForce GTX 590

Два 8-контактных разъема питания Zotac GeForce GTX 590

Оглавление

Разгон

Две младших модели видеокарт Zotac у нас имеют приставку AMP! Edition, что означает наличие заводского разгона графического чипа и памяти. GeForce GTX 570 разогнан со стандартных 732 МГц по чипу и 3800 МГц по памяти до 780 и 4000 МГц соответственно. Мы также попытались разогнать эту видеокарту дополнительно. Без повышения напряжения на графическом процессоре (950 мВ) мы достигли 820 МГц по чипу и 4400 МГц на памяти. При повышении напряжения до 1.05 В мы смогли «сделать» уже 870 МГц для чипа и 4480 МГц на памяти.

GeForce GTX 580 был разогнан со стандартных для него 772 и 4008 МГц (чип/память) до 815 и 4100 МГц на заводе. Мы попробовали разогнать карту без повышения напряжения, однако ничего не получилось — карта отказывалась стабильно работать при изменении частот. Подняв напряжение до 1.113 В, мы смогли прибавить ядру 45 МГц к заводскому разгону и 400 МГц к частоте памяти, получив 860 и 4500 МГц соответственно.

GeForce GTX 590 — изначально «горячая» карта, поэтому её графические чипы работают на сниженных частотах — 607 МГц для каждого чипа и 3414 МГц для модулей памяти. Заводского разгона тут не предусмотрено, да и увеличивать напряжение по понятным причинам не разрешено. Поэтому мы смогли лишь немного разогнать карту, подняв частоту обоих чипов до 680 МГц и чипов памяти до 3800 МГц, что можно считать неплохим результатом для столь мощной видеокарты.

Тестирование

Для наших тестов мы собрали мощную систему с шестиядерным процессором Intel.

Конфигурация тестового стенда:

  • Процессор: Intel Core i7-980X
  • Память: 3*1 Гб Kingston PC3-8500
  • Материнская плата: DFI Lanparty UT X58-T3eH8
  • Жесткий диск: Hitachi Z5k320-320
  • Блок питания: Antec Signature SG-850
  • Операционная система: Windows 7 x64
  • Драйверы NVIDIA ForceWare 270.61

При тестировании мы проверяли производительность видеокарт в двух разрешениях (1920x1080 и 2560x1440) и двух режимах детализации — максимальном и среднем. Производительность при минимальной детализации мы по понятным причинам не рассматриваем. Максимальная детализация также подразумевает активацию 4x MSAA в том случае, если это можно сделать при помощи внутриигровых настроек (читай — «кроме StarCraft 2 и Final Fantasy XIV»)

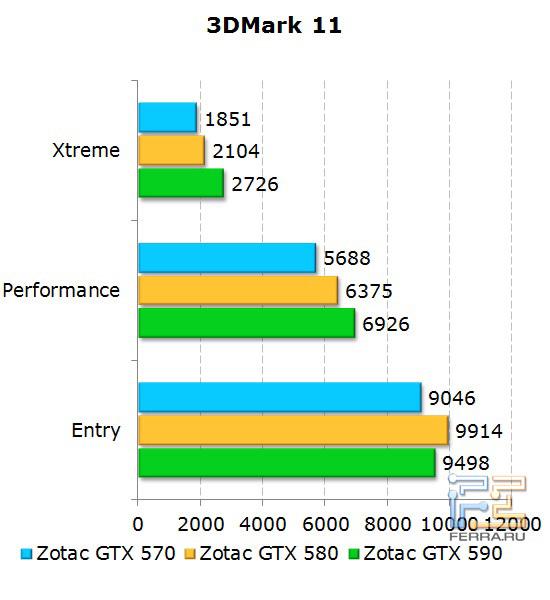

Тестирование видеокарт Zotac в 3DMark 11

Тестирование видеокарт Zotac в 3DMark 11

Тестирование видеокарт Zotac в 3DMark 11

Тестирование видеокарт Zotac в 3DMark 11 Performance при разгоне

Тестирование видеокарт Zotac в 3DMark 11 Performance при разгоне

Тестирование видеокарт Zotac в 3DMark 11 Performance при разгоне

Интересными могут быть графики тестирования разогнанных видеокарт, поскольку здесь видны отличия между неразогнанными и разогнанными нами продуктами. GeForce GTX 570 ускорился на 7-8%, GTX 580 поднял планку на 4%, а GTX 590 — на 3.07%. Чем более мощная видеокарта, тем сложнее становится выжать из нее дополнительные FPS.

Тестирование видеокарт Zotac в 3DMark Vantage

Тестирование видеокарт Zotac в 3DMark Vantage

Тестирование видеокарт Zotac в 3DMark Vantage

Потенциал двухчиповой карты раскрывается только при настройках Performance и Xtreme. В режиме Entry этому мешает как недостаток мощности CPU (да-да), так и недостаточно хорошее распараллеливание нагрузки.

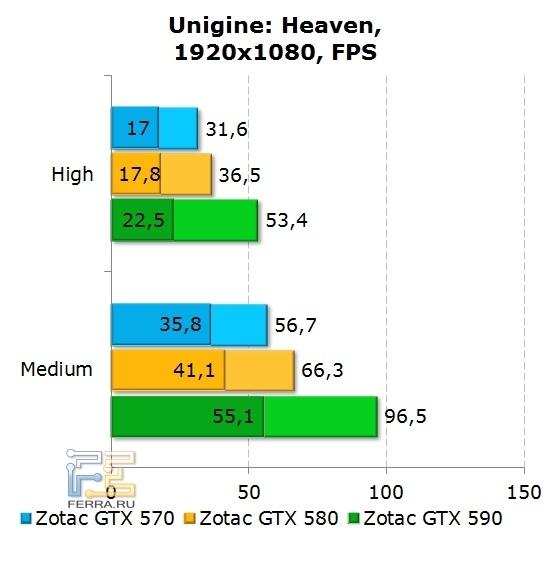

Тестирование видеокарт Zotac в Unigine

Тестирование видеокарт Zotac в Unigine

Тестирование видеокарт Zotac в Unigine

Тестирование видеокарт Zotac в Unigine

Тестирование видеокарт Zotac в Unigine

Мощный синтетический тест DirectX 11 также выводит в лидеры видеокарту GeForce GTX 590. Притом с ростом нагрузки увеличивается также и отрыв лидера.

Тестирование видеокарт Zotac в World In Conflict

Тестирование видеокарт Zotac в World In Conflict

Тестирование видеокарт Zotac в World In Conflict

Тестирование видеокарт Zotac в World In Conflict

Тестирование видеокарт Zotac в World In Conflict

В данной игре также заметен серьезный отрыв GTX 590, однако на практике вряд ли кто-нибудь сможет заметить разницу между этой видеокартой и более слабой GTX 580. А вот GTX 570 из-за серьезного падения минимального уровня FPS оказывается несколько менее играбельной.

Тестирование видеокарт Zotac в S.T.A.L.K.E.R.: CoP

Тестирование видеокарт Zotac в S.T.A.L.K.E.R.: CoP

Тестирование видеокарт Zotac в S.T.A.L.K.E.R.: CoP

Тестирование видеокарт Zotac в S.T.A.L.K.E.R.: CoP

Тестирование видеокарт Zotac в S.T.A.L.K.E.R.: CoP

В данной игре средний FPS при средних настройках графики был выше у GTX 580, на максимальных настройках двухчиповая карта оказалась лучше. Если у вас есть монитор с разрешением 2560x1440, то там заметить превосходство GTX 590 будет несложно.

Тестирование видеокарт Zotac в StarCraft II

Тестирование видеокарт Zotac в StarCraft II

Тестирование видеокарт Zotac в StarCraft II

Тестирование видеокарт Zotac в StarCraft II

Тестирование видеокарт Zotac в StarCraft II

В игровой стратегии мы видим картину, когда при меньшем разрешении и максимальных настройках графики общая производительность одночиповой видеокарты оказывается выше, чем производительность двухчипового решения. Это же происходит и на большом разрешении, но на средних настройках графики игры. Увы, мультичиповые решения до сих пор иногда работают не слишком гладко. Но в данном случае заметить разницу в производительности тестируемых видеокарт практически невозможно.

Тестирование видеокарт Zotac в Resident Evil 5

Тестирование видеокарт Zotac в Resident Evil 5

Тестирование видеокарт Zotac в Resident Evil 5

Тестирование видеокарт Zotac в Resident Evil 5

Тестирование видеокарт Zotac в Resident Evil 5

Игра Resident Evil 5 демонстрирует превосходство двухчиповой видеокарты перед одночиповыми. Наименьшая разница между видеокартами наблюдается в низком разрешении игры 1920х1080, однако с ростом разрешения и нагрузки на видеокарты отрыв старших моделей становится все заметнее. На практике толку от этого снова немного, Resident Evil 5 не способна должным образом нагрузить наших графических монстров.

Тестирование видеокарт Zotac в Metro 2033

Тестирование видеокарт Zotac в Metro 2033

Тестирование видеокарт Zotac в Metro 2033

Тестирование видеокарт Zotac в Metro 2033

Тестирование видеокарт Zotac в Metro 2033

Ресурсоемкая игра Metro 2033 по мотивам одноименного произведения Д. Глуховского давно показала себя отличным тестовым инструментом, применимым к самым дорогим и мощным видеокартам. В разрешении Full HD при максимальных настройках графики барьер в 30 FPS перешагивает только GTX 590. Ну а 2560x1440 при максимальных настройках не позволяет комфортно играть ни на одной из протестированных видеокарт.

Тестирование видеокарт Zotac в Mafia II

Тестирование видеокарт Zotac в Mafia II

Тестирование видеокарт Zotac в Mafia II

Тестирование видеокарт Zotac в Mafia II

Тестирование видеокарт Zotac в Mafia II

Графика игры Mafia 2 доступна всем трем продуктам, причем при любом разрешении и на максимальных настройках нет никаких проблем. А уровень производительности прямо сопоставим с позиционированием продуктов производителем: младшая модель обеспечивает минимум комфорта в игре, старшая воспроизводит графику во всем её великолепии.

Тестирование видеокарт Zotac в Lost Planet 2

Тестирование видеокарт Zotac в Lost Planet 2

Тестирование видеокарт Zotac в Lost Planet 2

Тестирование видеокарт Zotac в Lost Planet 2

Тестирование видеокарт Zotac в Lost Planet 2

Примерно такая же картина наблюдается и в игре Lost Planet 2. Однако графический движок этой игры более требователен к ресурсам видеокарты, и средний FPS у GTX 570 на максимальных настройках приближается к минимально приемлемому.

Тестирование видеокарт Zotac в H.A.W.X. 2

Тестирование видеокарт Zotac в H.A.W.X. 2

Тестирование видеокарт Zotac в H.A.W.X. 2

Тестирование видеокарт Zotac в H.A.W.X. 2

Тестирование видеокарт Zotac в H.A.W.X. 2

Графика игры H.A.W.X. 2 доступна и гораздо более дешевым картам, а наши герои запросто достигают максимального ограничения игры в 255 FPS. Лишь только повышение разрешения заставляют их умерить пыл до 113 кадров в секунду у младшей карты.

Тестирование видеокарт Zotac в Far Cry 2

Тестирование видеокарт Zotac в Far Cry 2

Тестирование видеокарт Zotac в Far Cry 2

Тестирование видеокарт Zotac в Far Cry 2

Тестирование видеокарт Zotac в Far Cry 2

Не такая уж и новая игра Far Cry 2 демонстрирует средний FPS на уровне современных игр и не менее интересную графику. Поэтому использование мощной видеокарты для данной игры более чем оправдано. Жечь Африку можно с большим комфортом и в разрешении 2560х1440.

Тестирование видеокарт Zotac в F1 2010

Тестирование видеокарт Zotac в F1 2010

Тестирование видеокарт Zotac в F1 2010

Тестирование видеокарт Zotac в F1 2010

Тестирование видеокарт Zotac в F1 2010

В данной игре средняя производительность мало отличается от максимальной, что связано со спецификой геймплея. При отличном уровне графики и зрелищных заездах можно отметить прекрасную и плавную работу всех трех видеокарт тестирования. В самом требовательном режиме GTX 590 на треть быстрее GTX 570. Однако на средних настройках старший видеоадаптер демонстрирует некоторое отставание, что, вероятно, объясняется ошибками работы драйверов, не задействующих оба графических чипа.

Тестирование видеокарт Zotac в DiRT 2

Тестирование видеокарт Zotac в DiRT 2

Тестирование видеокарт Zotac в DiRT 2

Тестирование видеокарт Zotac в DiRT 2

Тестирование видеокарт Zotac в DiRT 2

В игре DiRT 2 GTX 590 снова демонстрирует аномально низкий уровень FPS при средних настройках в разрешении 1920x1080. В остальных случаях двухчиповая карта значительно опережает младшие модели.

Тестирование видеокарт Zotac в Crysis 2

Тестирование видеокарт Zotac в Crysis 2

Тестирование видеокарт Zotac в Crysis 2

Тестирование видеокарт Zotac в Crysis 2

Тестирование видеокарт Zotac в Crysis 2

Мы использовали DirectX 9 бенчмарк, так что все видеокарты здесь отлично справились с возложенной на них задачей. Однако внушительное преимущество GTX 590 поневоле обращает на себя внимание.

Тестирование видеокарт Zotac в Batman: AA

Тестирование видеокарт Zotac в Batman: AA

Тестирование видеокарт Zotac в Batman: AA

Тестирование видеокарт Zotac в Batman: AA

Тестирование видеокарт Zotac в Batman: AA

В наиболее продвинутом режиме GTX 570 отстает от двухчиповой карты более чем на 70 %, однако на глаз заметить эту разницу малореально.

Тестирование видеокарт Zotac в Aliens vs. Predator

Тестирование видеокарт Zotac в Aliens vs. Predator

Тестирование видеокарт Zotac в Aliens vs. Predator

Тестирование видеокарт Zotac в Aliens vs. Predator

Тестирование видеокарт Zotac в Aliens vs. Predator

Графика игры достаточно требовательна к мощности видеокарты. Игра в разрешении Full HD остается комфортной, а вот при переходе к 2560х1440 FPS ситуация осложняется. Одночиповые карты справляются не слишком хорошо и мощность GTX 590 удается задействовать по полной.

Выводы

Графические адаптеры NVIDIA, начиная с четырехсотой серии, поддерживают API DirectX 11. Новая пятисотая серия принесла в игровой мир все ту же универсальную мощь Fermi, но с гораздо меньшим энергопотреблением, тепловыделением и более оптимизированной производительностью видеокарт. Сравнение с конкурирующими решениями остается вне рамок данной статьи.

Рассмотренные продукты Zotac являются копией референсных карт NVIDIA и не привносят в мир игровых решений оригинальных находок дизайна или конструкции. Они без проблем выдержали наш многочасовой тестовый цикл и эксперименты по разгону, что говорит о надежности данных решений. Отметим также наличие заводского разгона у одночиповых видеокарт. Разумеется, энтузиасты могут приобрести аналогичную карту без приставки AMP! и разогнать её самостоятельно, но чипы для этих серий отбираются специально, что дает шанс достигнуть более высоких частот.

К сожалению, из современных игровых видеокарт NVIDIA только GTX 590 позволяет запускать игры в трёхмониторном режиме, что несколько ограничило наши возможности по тестированию. Однако мы проверили производительность этих решений в разрешении 2560х1440 точек. В таком режиме многие современные игры оказываются достаточно требовательны к производительности GPU, чтобы сделать оправданной покупку топовых видеокарт.

Конечно, для большинства геймеров на данный момент их производительность всё же окажется избыточной, но апгрейд-то обычно делается с заделом на будущее. В таком случае мы бы рекомендовали остановить свой выбор на одном из одночиповых решений. GTX 590 стоит покупать, только если вам нужна ее мощность здесь и сейчас.
