Геймеру — FPS, оверклокеру — «попугаи». Обзор видеокарт ASUS GeForce GTX 780 Ti MATRIX PLATINUM и MSI Radeon R9 290X LIGHTNING

Со времени анонса Radeon R9 290X и GeForce GTX 780 Ti прошло уже достаточно времени. Для вас не является секретом, что на данный момент это самые топовые одночиповые игровые видеокарты от AMD и NVIDIA. Неудивительно, что все ведущие производители рынка выпустили свои, более навороченные версии этих устройств. Во-первых, это престижно. Пусть доля рынка High-end железа мала, однако подобные имиджевые решения всенепременно влияют на спрос и в других (читай — бюджетных) сегментах. Во-вторых, это необходимо, ибо при всем упадке продаж компьютерной техники, рынок энтузиастов, наоборот, растет и развивается. А прибывшие к нам видеокарты — ASUS GeForce GTX 780 Ti MATRIX PLATINUM и MSI Radeon R9 290X LIGHTNING — по праву можно считать одними из самых быстрых в мире. Осталось только самостоятельно убедиться в этом.

ASUS GeForce GTX 780 Ti MATRIX PLATINUM

Как известно, серия видеокарт MATRIX существует уже достаточно давно. Первой, как это ни странно, была вариация GeForce 9600 GT. Сегодня же в эту линейку входят видеокарты исключительно сегмента High-end. Наша тестовая лаборатория имела честь познакомиться своих читателей с такими ускорителями, как HD 7970 Matrix Platinum и MATRIX R9 280X PLATINUM. Не так давно мы протестировали Radeon R9 290X MATRIX PLATINUM. GeForce GTX 780 Ti MATRIX PLATINUM, в свою очередь, очень похожа на нее, так как в устройствах используются идентичные системы охлаждения и технологии.

Как видите, ускоритель, помимо полной кастомизации, имеет хороший заводской разгон. GeForce GTX 780 Ti MATRIX PLATINUM можно по праву считать одной из самых быстрых одночиповых игровых видеокарт современности.

Комплектация, внешний вид

Устройство поставляется в классической для ROG-видеокарт упаковке: строгой и лаконичной. Вся информация о видеокарте указана на оборотной стороне.

Помимо самого ускорителя, в комплект поставки входят макулатура, диск с драйверами и утилитами, переходники и наклейка на корпус. Очень скромненько. Вместе с флагманской видеокартой производитель мог бы не поскупиться на добавление всевозможных «плюшек». Все-таки не «затычку» за 50 долларов продают.

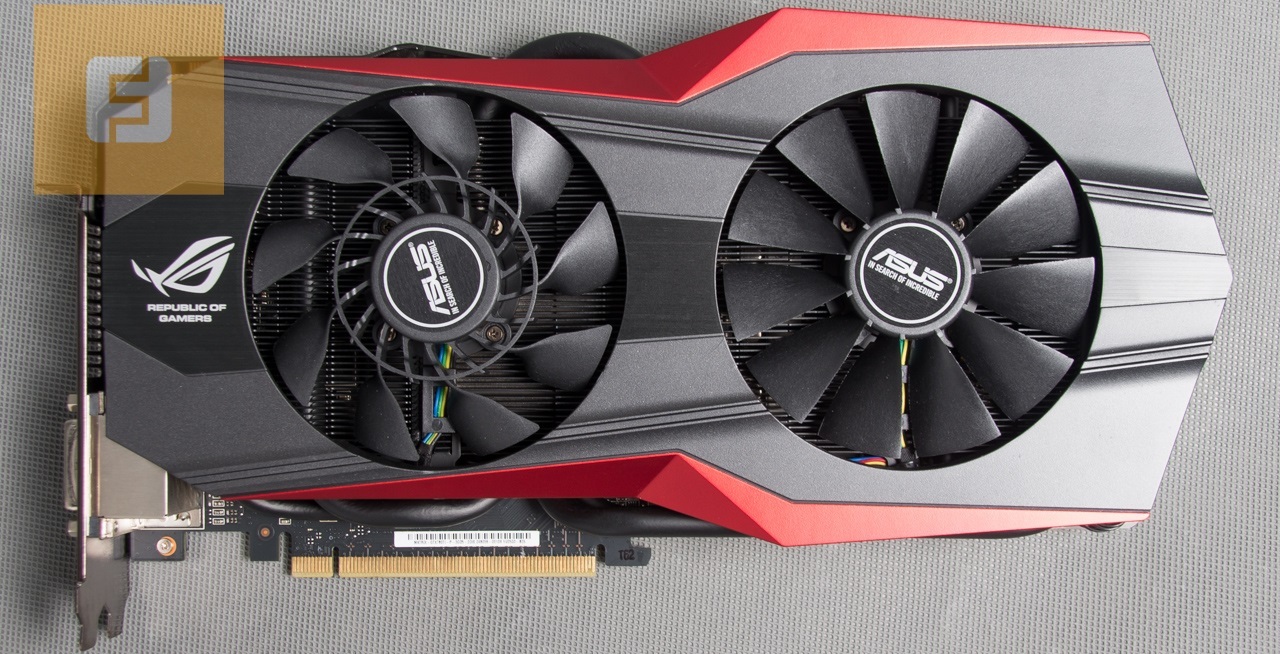

Если вы читали обзор Radeon R9 290X MATRIX PLATINUM, то попробуйте найти хотя бы парочку отличий у систем охлаждения. Не утруждайте себя, не найдете, потому что используется все тот же радиатор и все та же пара вентиляторов. Один из них — гибридный, то есть совмещает в себе сразу два типа лопастей. Такая конструкция получила название CoolTech Fan, она призвана увеличить нагнетание воздуха.

Обращаем ваше внимание, что видеокарта получилась очень высокой. Текстолит достаточно заметно выпирает за решетку I/O-панели, которая крепится к задней стенке корпуса. Для подключения кабелей питания предусмотрен специальный вырез. Вся задняя часть накрыта дополнительной защитной пластиной.

Видеокарта занимает два слота расширения. Это плюс. На фото ниже отчетливо видно, что радиатор GeForce GTX 780 Ti MATRIX PLATINUM состоит из пяти теплотрубок, окрашенных в черный матовый цвет (для пущей брутальности).

Устройство питается от двух 8-пиновых коннекторов. Они оснащены цветовыми индикаторами. Рядом с ними разведены контактные площадки для замера напряжения.

На верхней части корпуса кулера расположен индикатор. В зависимости от нагрузки видеокарты он меняет свой цвет на голубой, оранжевый или красный, соответственно. Есть еще зеленый цвет индикации, который сигнализирует об активации функции safe mode.

Здесь же расположен переключатель STD-LN2, предназначенный для включения экстремального режима и снятия ограничений по энергопотреблению и подачи напряжения.

А вот и сама клавиша Safe Mode. При нажатии на нее устройство сбрасывает настройки BIOS. Всё как у материнских плат.

Разъем MOLEX необходим для включения технологии Memory Defroster. Она необходима, чтобы во время экстремального разгона не промерзала видеопамять. Режим активируется при помощи переключателя, расположенного правее.

GeForce GTX 780 Ti MATRIX PLATINUM имеет классический набор видеовыходов.

Особенности конструкции, схемотехника

Как я уже говорил, печатная плата выглядит очень массивно. Однако если снять кулер, видно, что большая часть текстолита не задействуется. Несомненно, гордость GeForce GTX 780 Ti MATRIX PLATINUM — это 14-фазная подсистема питания. Она снабжена дополнительным охлаждающим радиатором. Если быть более точным, то 12 фаз отводится для GPU, две для памяти и еще две Low Rds(on) — для PLL.

Основной ШИМ — микросхема Digi+ VRM ASP1212. За 12 фазами для GPU следят такое же число транзисторных сборок 87350D производства Texas Instruments.

Графический процессор имеет маркировку GK110-425-B1. Как я уже отмечал, он уже серьезно разогнан на фабрике.

GeForce GTX 780 Ti MATRIX PLATINUM использует 12 чипов памяти SK hynix H5GQ2H24AFR, функционирующих на эффективной частоте 7000 МГц.

На оборотной стороне распайка чипов памяти не предусмотрена.

Система охлаждения, разгон, проверка на стабильность

Повторюсь, в основе радиатора охлаждения лежит использование пяти теплотрубок разного размера и диаметра. Отпечаток термопасты наглядно демонстрирует, что не все трубки (используется технология прямого контакта) соприкасаются с графическим процессором. Следовательно, конструкция используется не на полную мощность.

Однако кулер работает эффективно. Максимальная температура GPU не превысила показателя в 75 градусов Цельсия. Частота GPU при этом не проседает. Напомню, референс охлаждает чип до 83 градусов Цельсия, но при этом громче работает. Измерительный прибор зафиксировал, что уровень шума GeForce GTX 780 Ti MATRIX PLATINUM на расстоянии одного метра от тестового стенда составил 42,5 дБ. Это громко и очень заметно, но не критично. Тахометр зафиксировал, что вентиляторы работали со скоростью ~1500 об/мин.

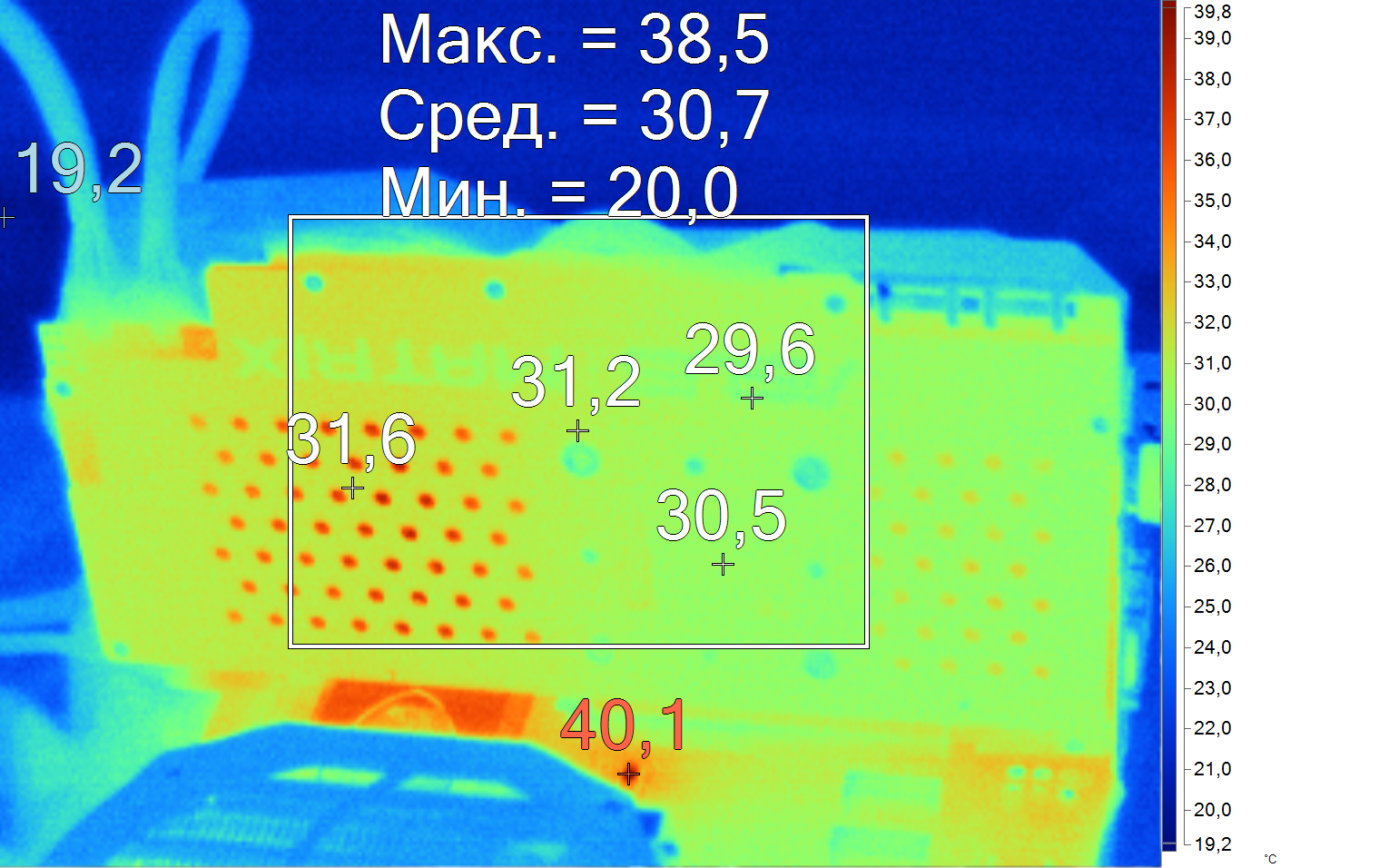

Один из важнейших показателей — тепловое окружение видеокарты. Ведь изрядная отдача тепла от адаптера может навредить и другим комплектующим. Так, пластина, закрывающая оборотную сторону акселератора, достаточно хорошо сдерживает тепло видеокарты. На термоснимках хорошо заметно, что контактные площадки элементов питания видеокарты нагреваются до 88 градусов Цельсия. А кожух снижает этот показатель до 54 градусов Цельсия.

Ролик, расположенный ниже, наглядно демонстрирует процесс нагревания устройства под нагрузкой.

В GeForce GTX 780 Ti MATRIX PLATINUM реализовано большое число оверклокерских фич, поэтому устройство априори должно хорошо разгоняться. Результаты получились неоднозначные. По чипу ускоритель разогнался хорошо: +142 МГц от номинала и +273 МГц, если считать от показателя скорости работы GPU референса. Это хороший результат. А вот по памяти прирост составил всего 42 МГц. Это слабенький результат.

MSI Radeon R9 290X LIGHTNING

Линейка видеокарт LIGHTNING тоже существует достаточно давно (первопроходцем стал адаптер GeForce GTX 260), поэтому имеет солидное портфолио, состоящее из отличнейших девайсов. Так, в свое время мы уже тестировали GeForce GTX 680 Lightning, GeForce GTX 770 Lightning и GeForce GTX 780 Lightning. От последней Radeon R9 290X LIGHTNING переняла систему охлаждения, а также набор некоторых технологий, о которых я обязательно расскажу далее.

Номинальная тактовая частота референсной Radeon R9 290X составляет 1000 МГц. Однако, как известно, кулер не справляется с охлаждением GPU, поэтому ШИМ-контроллер постоянно занижает этот показатель. А вот 1080 МГц Radeon R9 290X LIGHTNING должны быть стабильными.

Комплектация, внешний вид

Как всегда, на упаковке топовых видеокарт MSI изображен истребитель. Коробка оказалась большой и очень тяжелой. Сама видеокарта помещена в большой и красивый футляр. Выглядит очень солидно.

Однако комплектация могла бы быть и побогаче. Поставка включает руководство пользователя, сертификат о прохождении тестов на стабильность, компакт-диск с драйверами, переходники для блока питания, щупы для измерения напряжения и съемный радиатор для охлаждения подсистемы питания. Последний понадобится, если кулер видеокарты будет демонтирован и на его место будет установлен стакан для жидкого азота.

Внешне видеокарта повторяет GeForce GTX 780 Lightning. Используется та же система охлаждения. Три вентилятора поддаются точечной настройке благодаря специальному программному обеспечению. Специальная форма лопастей (Blade technology) увеличивает приток воздуха.

Оборотная сторона ускорителя защищена массивной металлической пластиной.

Да, устройство займет в системе три слота расширения. Это минус. Радиатор Radeon R9 290X LIGHTNING состоит из пяти очень длинных, продолговатых теплотрубок.

Первое, на что обращаешь внимание, — наличие сразу трех коннекторов питания: двух 8-пиных и одного 6-пинового. Надпись LIGHTNING светится во время работы: в 2D (меньше 150 Вт) — зеленым, в «легком» 3D (от 150 Вт до 210 Вт) — синим, в ресурсоемких играх (свыше 210 Вт) — красным.

Здесь же расположен переключатель настроек BIOS. Обычный режим активирует заявленные 1080 МГц с пределом питания +20%. Режим LN2 снижает скорость работы «камня» до 1000 МГц, но снимает все ограничения по изменению напряжения и питания.

Сзади расположены разъемы для измерения напряжений. Как видите, каждый вентилятор Radeon R9 290X LIGHTNING подключается отдельно.

I/O-панель видеокарты располагает стандартным набором видеовыходов.

Особенности конструкции, схемотехника

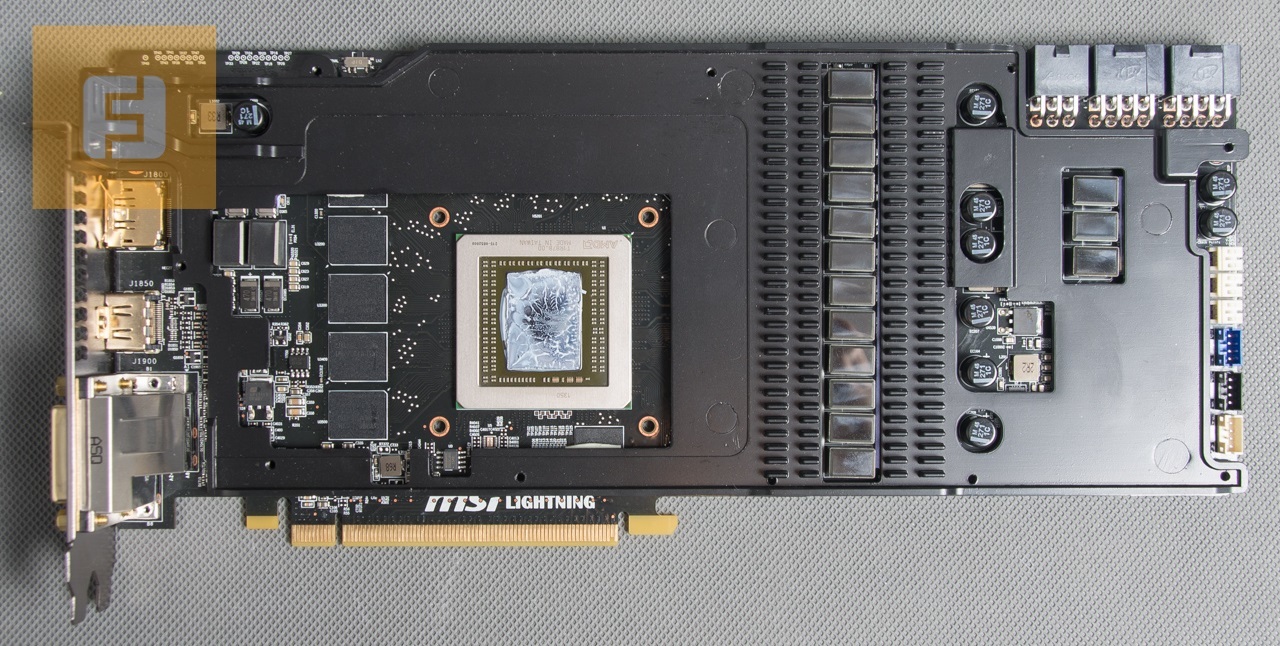

Большая часть печатной платы накрыта теплораспределительной пластиной. Radeon R9 290X LIGHTNING может похвастать наличием сразу 12 фаз питания для GPU. Еще три фазы предназначены для памяти. Еще две фазы отвечают за питание силовых цепей карты. Итого система работает по схеме 12+3+2. К тому же для каждого компонента (GPU/VRAM/PLL) предусмотрен отдельный ШИМ-контроллер производства компании IOR.

Устройство поддерживает стандарт Military Class 4 (военный сертификат MIL-STD-810G), следовательно, собрано из высококачественных CopperMOS, стабилизирующих конденсаторов Hi-c CAP, катушек Super Ferrite Choke (SFC) и твердотельных конденсаторов Dark Solid CAP.

Графический процессор Hawaii функционирует на частоте 1080 МГц. «Камень» обладает 2816 потоковыми процессорами, 176 текстурными блоками и 64 ROP.

Память используется производства Samsung. Работает на эффективной частоте 5000 МГц.

Как известно, в GeForce GTX 780 LIGHTNING используется дополнительный модуль GPU Reactor. В Radeon R9 290X LIGHTNING от него решили отказаться. Вместо этого на оборотной стороне было распаяно большое число танталовых конденсаторов.

Система охлаждения, разгон, проверка на стабильность

Кулер Radeon R9 290X LIGHTNING огромен. С чипом радиатор соединяется при помощи массивной подошвы. Часть основания через «терможвачку» соприкасается с памятью.

В итоге система охлаждения работает очень эффективно. При показателе 1000 МГц GPU прогрелся всего до 64 градусов Цельсия! Тахометр зафиксировал, что вентиляторы вращались с частотой ~1700 об/мин.

Использование дополнительных теплоотводных пластин отлично сказалось на теплоизоляции видеокарты. Устройство мало греется. Как видите, зона, где распаяны танталовые конденсаторы, прогрелась до 66 градусов Цельсия. Пластина, установленная на оборотной стороне, нагрелась лишь до 47 градусов Цельсия.

Ролик ниже наглядно демонстрирует, что процесс нагревания видеокарты под нагрузкой происходит плавно.

Увеличение параметра power limit (без увеличения самого напряжения) позволило разогнать графический чип всего на 28 МГц. А память — на 135 МГц. Это очень низкий результат для устройства, которое позиционируется как оверклокерское. Однако дело кроется в системе регулирования напряжений. С увеличением разности потенциалов увеличится и порог стабильных частот.

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика тестирования более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарт производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Тестовый стенд

Тестовый стенд и дополнительное оборудование:

• Процессор: Intel Core i5-4670K @4,5 ГГц
• Материнская плата: MSI Z97 GAMING 5
• Накопитель: OCZ Vertex 3, 360 Гбайт
• Блок питания: LEPA G1600, 1600 Вт
• Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
• Операционная система: Windows 8.1 х64
• Дополнительное измерительное оборудование: тепловизор Fluke Ti400

Результаты тестирования

Результаты, продемонстрированные видеокартами, предсказуемы. Все-таки и Radeon R9 290X, и GeForce GTX 780 Ti — это видеокарты, которые были анонсированы еще в прошлом году. И уже тогда расклад сил был ясен.

Сегодняшнее тестирование в очередной раз демонстрирует, что разрешение Full HD уже давно «по зубам» топовым адаптерам. И нет такой игры, с которой не справились бы Radeon R9 290X и/или GeForce GTX 780 Ti.

Обратите внимание на разницу в производительности между этими видеокартами. В зависимости от игры она меняется от 5% до 23%, но в среднем составляет 10-12%.

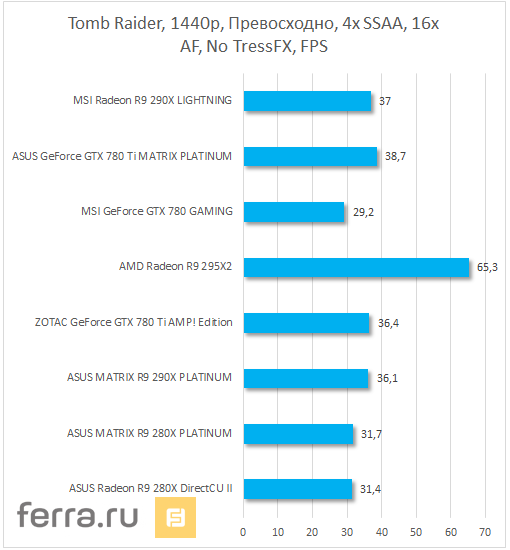

С увеличением разрешения картинка принципиально не изменилась: GeForce GTX 780 Ti находится впереди, а Radeon R9 290X находится в роли догоняющей. Разница в уровне FPS находится примерно на том же уровне.

Однако в Ultra HD разрешении дистанция между видеокартами сокращается до минимума. Так, в GRID 2 лидирует MSI Radeon R9 290X LIGHTNING. В остальных играх разница между адаптерами порой не достигает и одного кадра в секунду.

Увы и ах, но даже такие «зверюги», как ASUS GeForce GTX 780 Ti MATRIX PLATINUM и MSI Radeon R9 290X LIGHTNING, не способны сгенерировать комфортное для человека количество кадров в секунду. Вывод прост, как три копейки: хочешь играть на максимальных настройках качества графики и в Ultra HD — вкладывайся в связку CrossFire/SLI.

Я уже писал, что обе видеокарты тяжело назвать тихими. Они работают ощутимо шумно. Однако субъективно гул от вентиляторов ускорителей можно назвать терпимым.

Отмечу, что системы охлаждения обоих адаптеров работают весьма эффективно.

На графике выше приведены результаты, достигнутые после разгона видеокарт. У ASUS GeForce GTX 780 Ti MATRIX PLATINUM прирост «попугаев» составил где-то 8%, у MSI Radeon R9 290X LIGHTNING — всего 5%.

Конкуренты и аналоги

Как вы уже, наверное, догадались, аналогов и конкурентов у GeForce GTX 780 Ti MATRIX PLATINUM и R9 290X LIGHTNING предостаточно. Некоторые из них побывали в нашей тестовой лаборатории.

Например, ZOTAC GeForce GTX 780 Ti AMP! Edition работает на тех же частотах, что и «матрикс». Однако система охлаждения работает более эффективно, пусть и не так тихо, как этого хотелось бы. С разгоном у адаптера также все в порядке.

EVGA GeForce GTX 780 Ti Classified K|NGP|N Edition — диковинная штучка. А потому отыскать ее в розничной продаже в России практически невозможно. Однако на нее стоит обратить внимание хотя бы потому, что это, пожалуй, самая производительная GeForce GTX 780 Ti на сегодняшний день. Так, чип видеокарты работает со скоростью 1072 (1137) МГц, а память — на частоте 1800 (7200) МГц. К тому же не так давно Винс Люсидо (K|NGP|N) и Илья Цеменко (Tin) сумели разогнать ускоритель до 2025 МГц по чипу. Это абсолютный мировой рекорд!

У MSI (пока) нет LIGHTNING-версии видеокарты GeForce GTX 780 Ti. А вот у ASUS есть MATRIX-вариация Radeon R9 290X. И она вполне подходит к таком критерию как конкурент. К тому же адаптер зарекомендовал себя с очень хорошей стороны. Однако он горячее и шумнее «молнии».

Наконец, еще одной видеокартой, которая может считать себя оверклокерской, является модель TRI-X R9 290X производства компании SAPPHIRE. Да, она работает на более низких частотах, чем Radeon R9 290X LIGHTNING и даже ASUS Radeon R9 290X MATRIX PLATINUM. Однако устройство оснащено системой охлаждения TRI-X, с возможностями которой вы можете ознакомиться, перейдя по ссылке.

Вывод

Итак, давайте подводить итоги. Начну с каждого устройства по отдельности. ASUS GeForce GTX 780 Ti MATRIX PLATINUM по праву может считаться одной из самых быстрых GeForce GTX 780 Ti. Видеокарта имеет отличный заводской оверклок, а также разгонный потенциал. Технологии, применяемые в устройстве, наверняка помогут энтузиастам в добыче рекордов и покорении новых высот. Оверклокинг, как и автоспорт, — это действие, которое невозможно осуществить без соответствующей техники. Из недостатков отмечу скупую комплектацию, а также шумную работу системы охлаждения.

MSI Radeon R9 290X LIGHTNING также претендует на звание самой производительной Radeon R9 290X. В сегодняшнем тесте она уступила GeForce GTX 780 Ti MATRIX PLATINUM, но это объяснимо банальным раскладом сил между AMD и NVIDIA. Заводской разгон — это, конечно, хорошо, однако он не способен ликвидировать ту разницу, которая возникла между Radeon R9 290X и GeForce GTX 780 Ti. Из достоинств хочется отметить эффективную работу системы охлаждения видеокарты. Из недостатков — слабый разгонный потенциал. Возможно, эта проблема актуальна исключительно для конкретного образца, побывавшего у нас в тестовой лаборатории.

Обе видеокарты продемонстрировали высокий уровень производительности. Сегодняшнее тестирование в очередной раз показало, что для адаптеров уровня Radeon R9 290X и GeForce GTX 780 Ti разрешения Full HD и WQHD уже не являются серьезным испытанием. В то же время пока рано говорить о начале эпохи Ultra HD. Так, флагманы не сумели продемонстрировать комфортной производительности.

Кому пригодятся GeForce GTX 780 Ti MATRIX PLATINUM и Radeon R9 290X LIGHTNING? В первую очередь энтузиастам и оверклокерам, которые не терпят компромиссов. Либо ценителям эксклюзивной, неординарной продукции. К сожалению, стоимость устройств весьма завышена и не пропорциональная демонстрируемому уровню производительности. Поэтому если вы не планируете заниматься экстремальным разгоном, то у тех же ASUS и/или MSI есть более доступные, но не менее интересные модификации Radeon R9 290X и GeForce GTX 780 Ti.

Тем не менее за симбиоз технологий и букет интересных решений и GeForce GTX 780 Ti MATRIX PLATINUM, и Radeon R9 290X LIGHTNING удостаиваются награды «Лучший дизайн».
