Материнские платы будущего. Презентация новейших устройств ASUS

Если вы читаете эту статью, это означает, что корпорация Intel сняла запрет на неразглашение информации о процессорах Haswell Refresh и материнских платах, построенных на базе чипсета Z97 Express. Перед анонсом мы побывали на презентации новейших устройств ASUS. О том, какие они — материнские платы ближайшего будущего — мы расскажем в этом материале.
Материнские платы будущего. Презентация новейших устройств ASUS

ASUS в этом году отмечает своеобразный юбилей. Компании исполняется 25 лет. Четверть века для производителя компьютерной техники — это немало, и всё это время тайваньский производитель развивается и прогрессирует. Уже достаточно давно компания взвалила на себя бремя лидера по производству и продаже материнских плат. В нашей стране среди продвинутых пользователей к ASUS имеется особенное, трепетное отношение, которое, впрочем, фирма заслужила — их продукты славятся своим качеством и надежностью. Как говорится, народ голосует рублем. А потому неудивительно, что именно ASUS выступает в роли своеобразного компаса, указывающего на все передовые технологии, которые задействуются при разработке и производстве тех или иных материнских плат. Выпуск устройств на базе чипсета Z97 Express не является исключением.

Итак, в середине апреля в погожем Берлине для журналистов со всей Европы состоялась презентация новых материнских плат ASUS, приуроченная к скорому появлению линейки центральных процессоров Haswell Refresh.

Начало мероприятия, посвященное анонсу новых материнских плат ASUS

Начало мероприятия, посвященное анонсу новых материнских плат ASUS

Мероприятие было разделено на три сессии. В первой части докладчики рассказали нам про материнские платы, относящиеся к классу ROG (Republic Of Gamers). Семейство устройств на основе логики Z97 Express получило логичное название MAXIMUS VII. Во второй сессии были представлены решения класса TUF (The Ultimate Force), а также «обычные» матплаты. Наконец, в третьей части презентации нам позволили, что называется, подержать в руках все эти устройства.

Intel Z97 Express

Однако давайте начнем с основного — с чипсета. Набор логики Z97 Express выпущен для поддержки обновленных центральных процессоров Haswell Refresh. Однако это не означает, что материнские платы на базе чипсета Z87 Express не будут работать с этими «камнями». Необходимо лишь обновить прошивку BIOS.

В платах на основе Z97 Express используется тот же сокет — LGA1150. Разница между «восемьдесят седьмым» и «девяносто седьмым» заключается в следующем: новая логика поддерживает интерфейс M2. Для обеспечения пропускной способности, равной 10 Гбит/с, задействуются две линии шины PCI Express. Вот, в общем-то, и все… Так, нативная поддержка портов USB 3.0 и SATA 3.0 осталась прежней и в том же количестве.

Блок-схема набора логики Z97 Express

Блок-схема набора логики Z97 Express

В связи с этим тяжело ждать от любого производителя чего-то по-настоящему интересного и нового. Господа, революции не будет! Однако данное обстоятельство отнюдь не означает, что в ASUS все это время сидели, сложа руки. Результатом работы инженеров и программистов компании стало сразу несколько решений, разделенных на три линейки: ROG, TUF и Z97. О них и пойдет речь далее.

Republic Of Gamers (ROG)

Первая и главная новость: в семействе ROG-материнок пополнение! К хорошо знакомым платам EXTREME, FORMULA, HERO, GENE и IMPACT было добавлено устройство под названием RANGER. Это самая доступная «мама» в обновленном списке. Можно даже «обозвать» ее устройством начального уровня. Тем не менее плата оснащена всеми функциями и технологиями, которыми обладает любое ROG-решение.

Презентация материнских плат ASUS ROG MAXIMUS VII

Презентация материнских плат ASUS ROG MAXIMUS VII

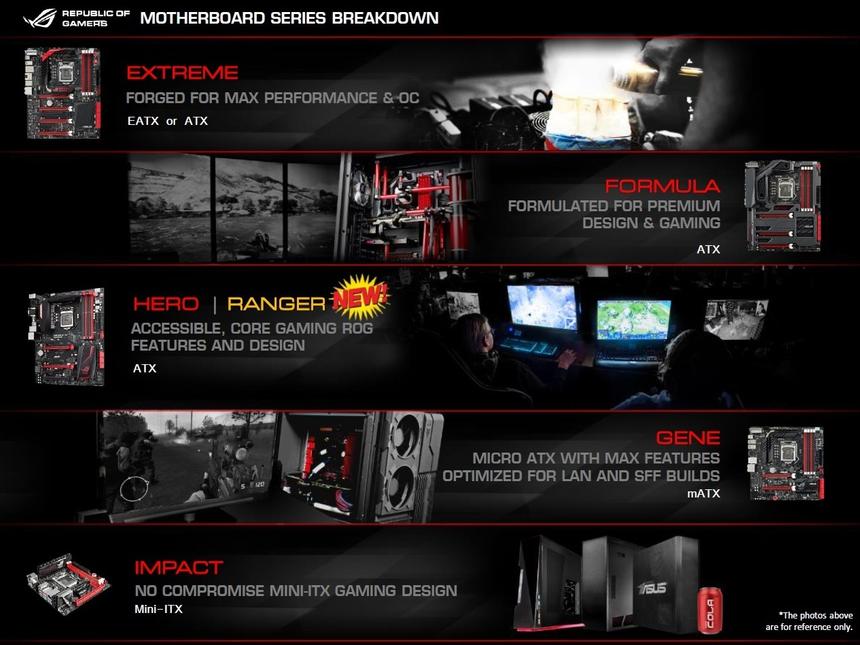

Все MAXIMUS-платы в линейке ASUS ROG

Все MAXIMUS-платы в линейке ASUS ROG

Примечательно, что в Берлине были представлены только материнские платы HERO, GENE и RANGER. Презентация топовых решений — EXTREME и FORMULA — намечена на Computex 2014, который для тайванцев считается чем-то наподобие выставки достижений народного хозяйства.

Самые топовые решения будут представлены на выставке Computex 2014

Самые топовые решения будут представлены на выставке Computex 2014

ASUS ROG MAXIMUS VII: GENE, HERO и RANGER

ASUS ROG MAXIMUS VII: GENE, HERO и RANGER

Что появилось новенького? Во-первых, I/O-панель обзавелась слотом mPCI Express x1. Сюда может быть установлена дискретная плата расширения, в которую, в свою очередь, можно интегрировать твердотельный накопитель или же беспроводной сетевой контроллер. Во-вторых, ROG-платы имеют в своем расположение аудиоподсистему SupremeFX Impact II. В комплекте с MAXIMUS VII GENE и IMPACT идет специальная дискретная карта. В остальных материнках кодек и сопутствующие элементы распаяны непосредственно на текстолите. В-третьих, на платах распаян разъем M2.

Апгрейд ASUS ROG MAXIMUS VII

Апгрейд ASUS ROG MAXIMUS VII

В-четвертых, силовые элементы плат на оборотной стороне имеют два металлических бекплейта. В ASUS акцентируют внимание на том, что конкуренты такими конструктивными элементами не располагают. Правда, сравнение идет с Z87-платами. Какие технические новшества будут у G-, M- и A-бренда — посмотрим!

Два бекплейта на материнских платах ASUS ROG MAXIMUS VII

Два бекплейта на материнских платах ASUS ROG MAXIMUS VII

А вот и наглядное сравнение двух плат разного поколения. Как видите, в плане схемотехники практически ничего не изменилось. Нашлось местечка для порта M2. Более кучно расположены разъемы на I/O-панели. С эстетической точки зрения MAXIMUS VII HERO выглядит сногсшибательно. Что говорить, а дизайнеры ASUS не зря едят свой хлеб.

Сравнение MAXIMUS VII HERO с MAXIMUS VI HERO

Сравнение MAXIMUS VII HERO с MAXIMUS VI HERO

«Живое» фото ASUS ROG MAXIMUS VII HERO

«Живое» фото ASUS ROG MAXIMUS VII HERO

Но красота — не главное в материнских платах. Первым критерием оценки любого электронного устройства считается надежность. И с этим у ROG-плат все в порядке.

Надежность материнских плат ASUS ROG MAXIMUS VII в руках этих технологий и улучшений

Надежность материнских плат ASUS ROG MAXIMUS VII в руках этих технологий и улучшений

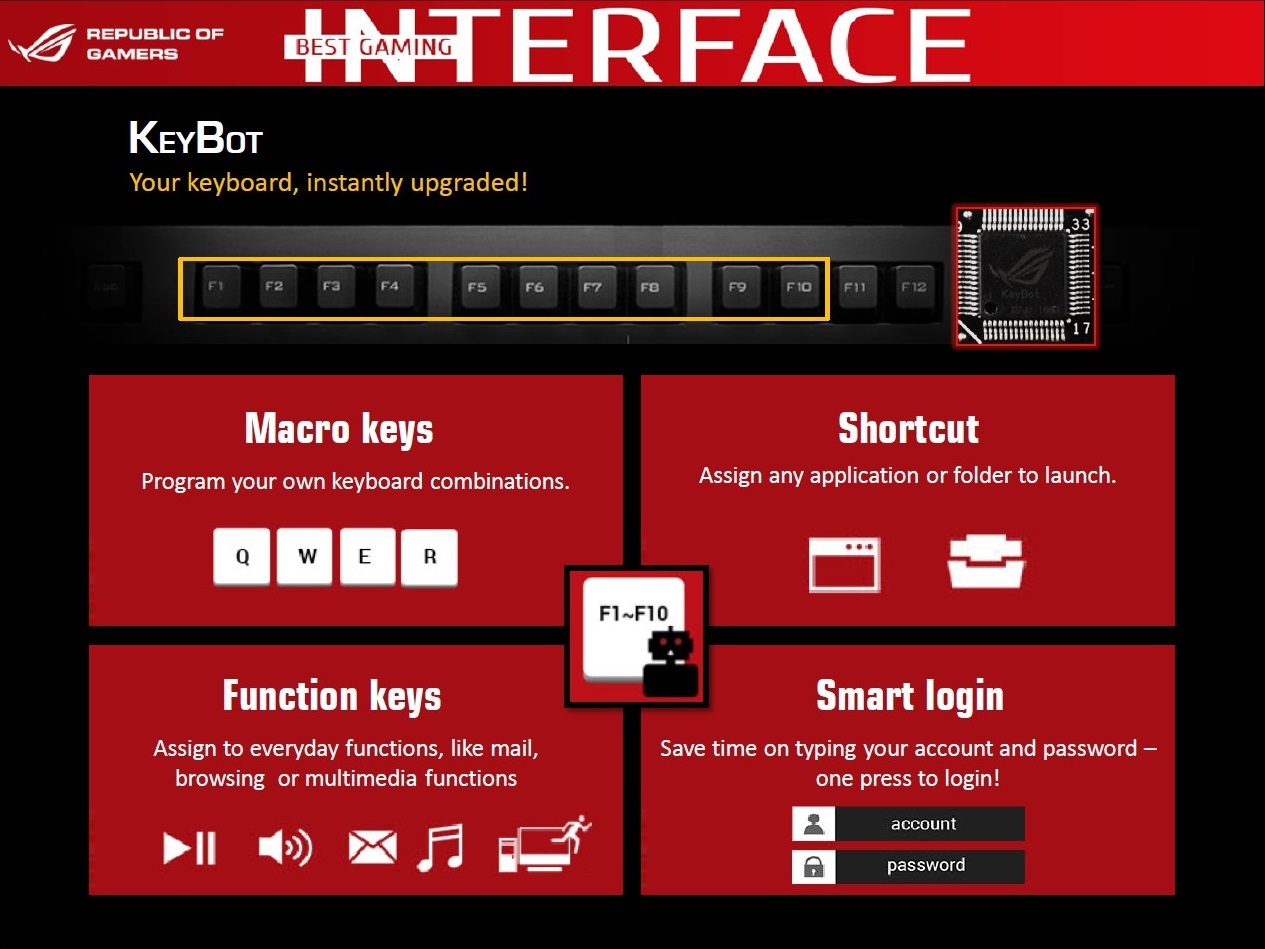

Перейдем к рассмотрению функций, которые смогут пригодиться PC-геймеру. На каждой плате ROG MAXIMUS VII распаян новый контроллер KeyBot, отвечающий за одноименную технологию. Ее суть заключается в том, что чип (вкупе со специальным программным обеспечением) позволяет абсолютно любую клавиатуру превратить в геймерскую в плане функциональности. Или в оверклокерскую. Одна из возможностей KeyBot называется S5 Mode. Она назначает на клавиши F11, F12 и Del определенные функции. В первом случае нажатием кнопки можно увеличить множитель центрального процессора в режиме реального времени. Клавиша F12 позволяет менять профили XMP оперативной памяти. А при нажатии на кнопку Del система сразу же загружает UEFI BIOS.

Аппаратная технология KeyBot

Аппаратная технология KeyBot

Естественно, точечной настройке подлежит практически любая клавиша клавиатуры. Это могут быть как макрокоманды, так и мультимедиа функции.

Технология TrueVolt USB обеспечивает стабильное напряжение 5 В для всех портов USB, распаянных на I/O-панели материнской платы, а также фронтальной панели корпуса. По словам ASUS стабильные 5 В позволяют избежать столь ненужных дропов и флуктуаций у подключенной к компьютеру периферии.

Технология TrueVolt USB

Технология TrueVolt USB

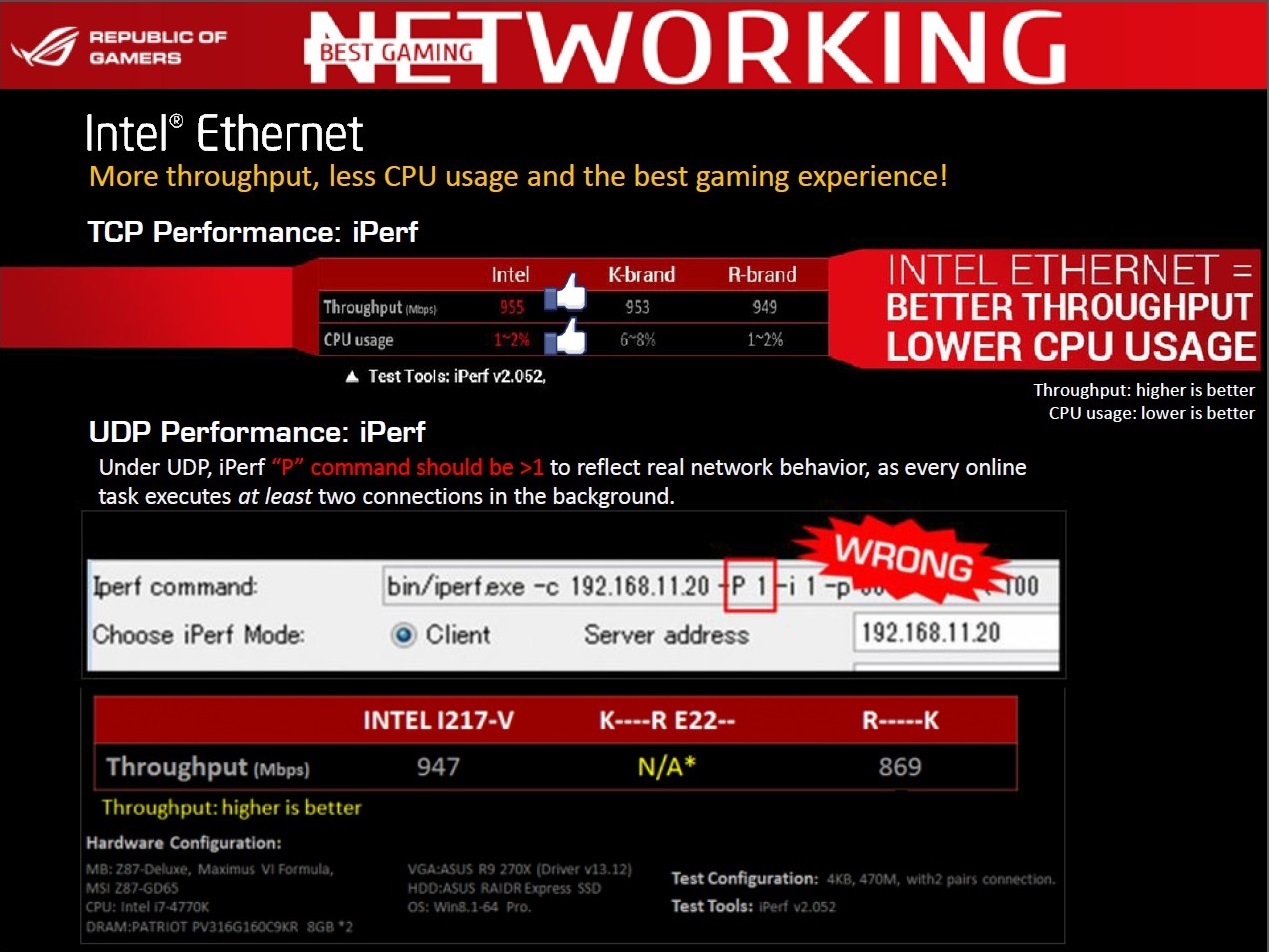

Как известно, некоторые производители материнских плат в своих геймерских решениях используют сетевой контроллер Qualcomm, больше известный под названием Killer E2200. В то же время в ASUS всецело доверяют мощному чипу Intel, который, если верить слайдам, в большинстве оказывается эффективнее своего прямого конкурента.

Также в MAXIMUS VII используется технология LANGuard. В схеме разъема RJ-45 используются более надежные и качественные элементы.

Технология LANGuard

Технология LANGuard

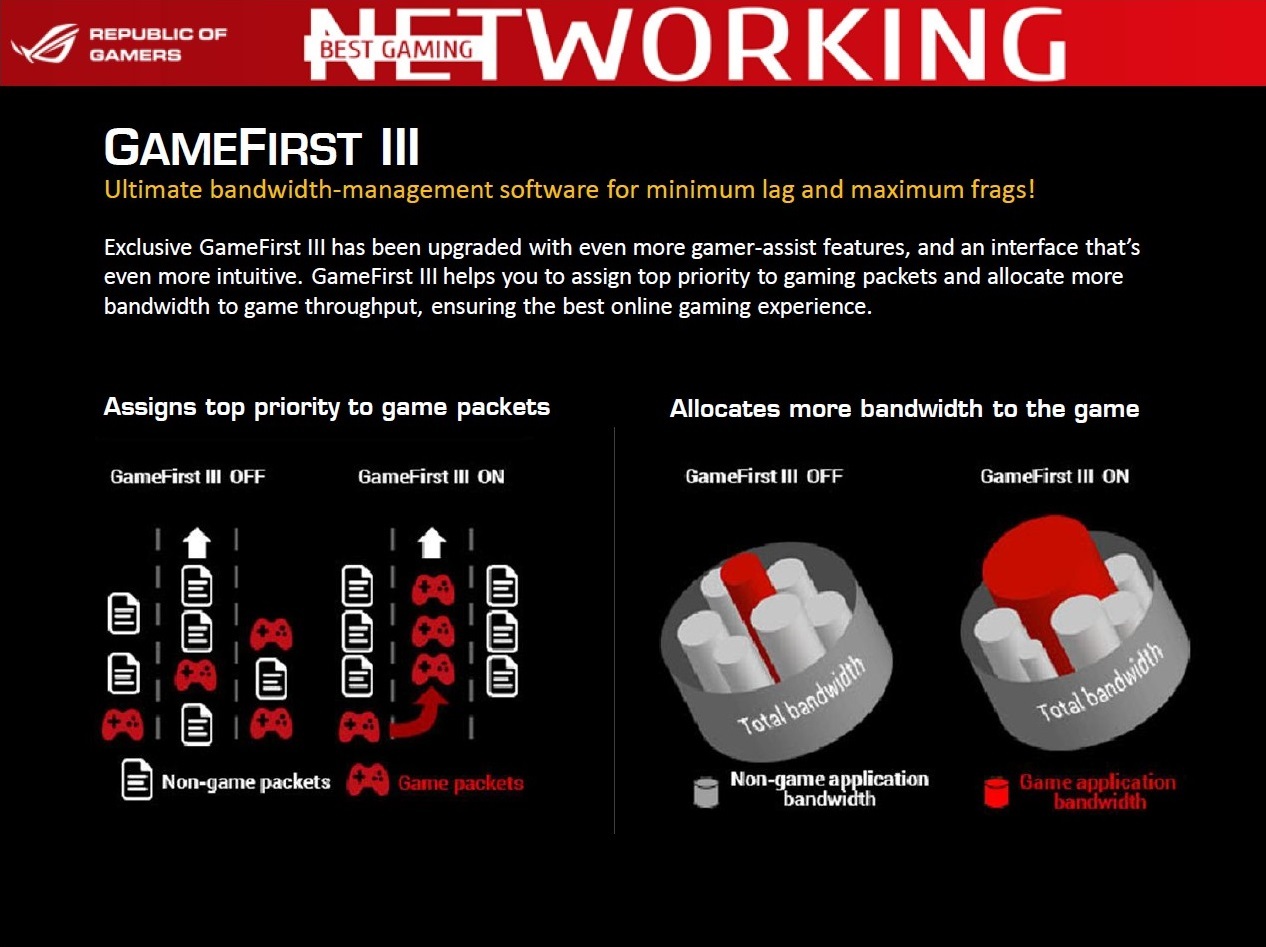

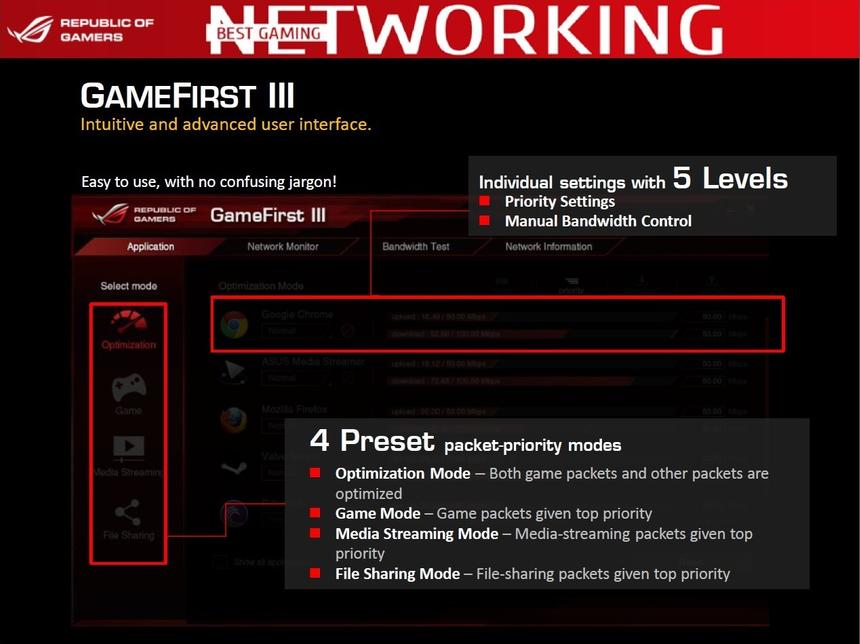

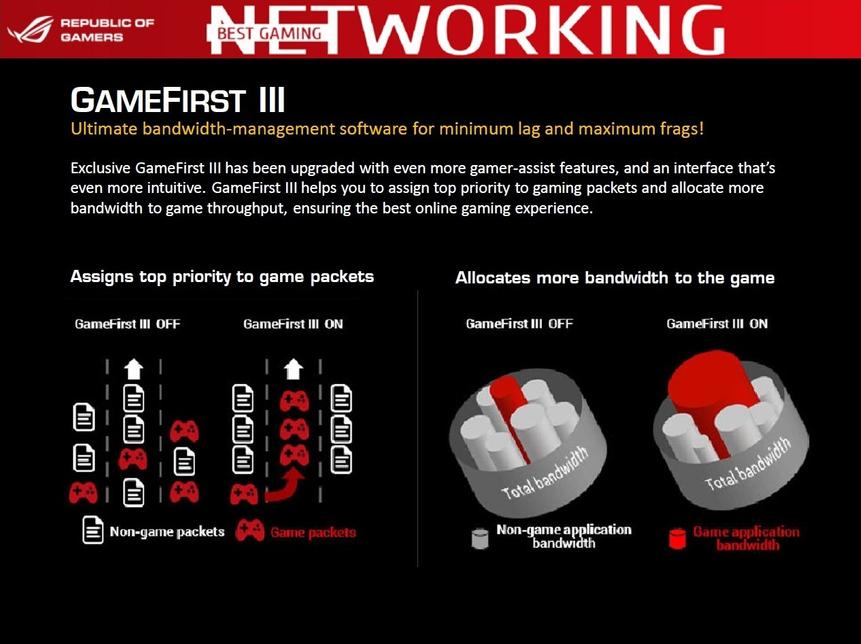

Не стоит забывать про утилиту GameFirst, о которой мы уже неоднократно писали в обзорах ROG-устройств. Одновременно с выходом материнских плат MAXIMUS VII будет доступна третья версия этой программы. С ее помощью пользователь может управлять трафиком и расставлять приоритеты для тех или иных приложений. По умолчанию GameFirst III имеет четыре запрограммированных пресета: Optimization Mode, Game Mode, Media Streaming Mode, File Sharing Mode — названия функций говорят сами за себя. К тому же утилита позволяет в режиме реального времени мониторить состояние сети и трафика, проводить тестирование сетевого окружения, а также предоставлять подробнейшую информацию обо всех настройках сети.

Конечно же, не стоит забывать про аудиосоставляющую материнских плат MAXIMUS VII. Интегрированный кодек обзавелся четырьмя запрограммированными модами для разных жанров компьютерных игр: FPS, Racing, Combat и Sport. Переключение между ними осуществляется либо в программном обеспечении, либо при помощи специальной клавиши, распаянной непосредственно на самой плате. Отметим, что утилита Sonic SoundStage имеет большое число настроек.

На мероприятии нам вживую продемонстрировали возможности 8-канального кодека. Что ж, впечатляет!

Встроенная аудиоподсистема SupremeFX

Встроенная аудиоподсистема SupremeFX

Наконец, не стоит забывать, что все ROG-платы поддерживают и другие хорошо известные функции.

Дополнительные особенности ASUS ROG MAXIMUS VII

Дополнительные особенности ASUS ROG MAXIMUS VII

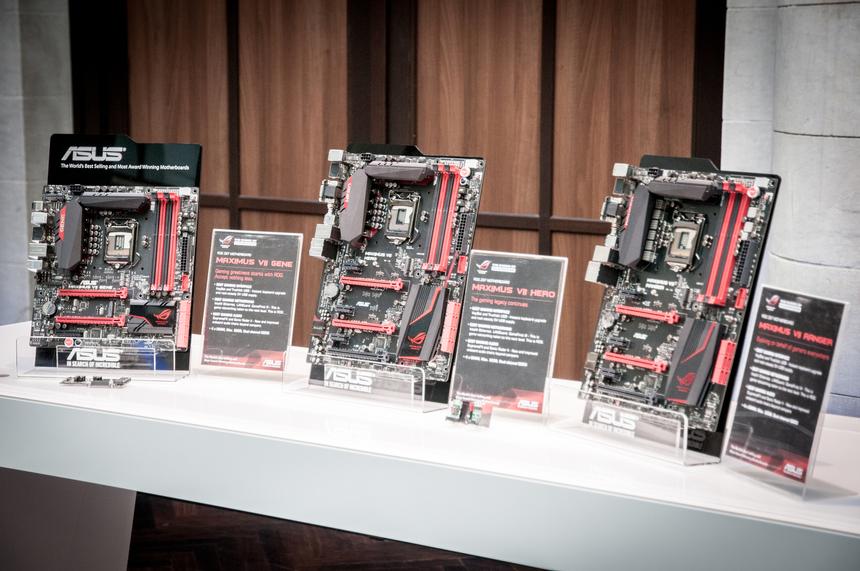

Слева направо: GENE, HERO, RANGER

Слева направо: GENE, HERO, RANGER

The Ultimate Force (TUF) и другие

Тяжело сказать, какая линейка материнских плат ASUS — ROG или TUF — навороченнее. Мы считаем, что проводить параллели между ними все же не стоит. Платы MAXIMUS VII рассчитаны для сверхтребовательных геймеров. А SABERTOOTH Z97 — для тех, кто в первую очередь ценит надежность и стабильность работы своей системы. Не зря же на все устройства серии дают 5-летнюю гарантию.

Презентация материнских плат ASUS TUF и Z97

Презентация материнских плат ASUS TUF и Z97

Кстати, SABERTOOTH Z97 теперь будет две. Плата под названием MARK I получила пластиковую «броню», а также металлический «жилет» для оборотной стороны. Модель MARK II, как нетрудно догадаться, осталась без «спецодежды» и некоторых улучшений. Выпущена и плата GRYPHON Z97 — по аналогии с GRYPHON Z87 устройство изготовлено по лекалам форм-фактора mATX.

ASUS SABERTOOTH Z97 MARK I

ASUS SABERTOOTH Z97 MARK I

Не будем особо разглагольствовать насчет SABERTOOTH Z97. Скоро на нашем сайте выйдет полноценный обзор материнской платы MARK I, в котором вы и сможете познакомиться со всеми особенностями устройства. А пока приводим слайд с основными «фишками» новинки.

Основные «фишки» ASUS SABERTOOTH Z97 MARK I

Основные «фишки» ASUS SABERTOOTH Z97 MARK I

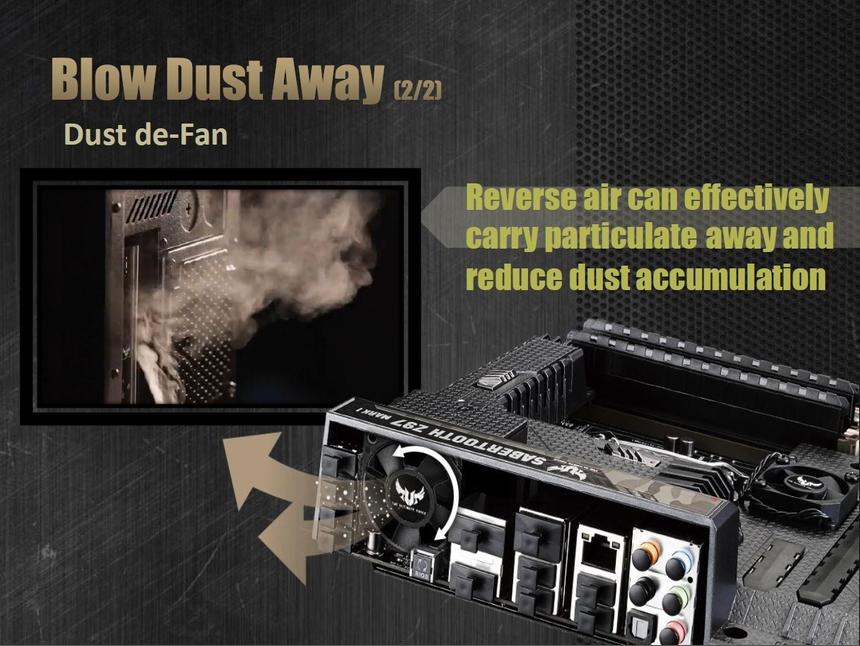

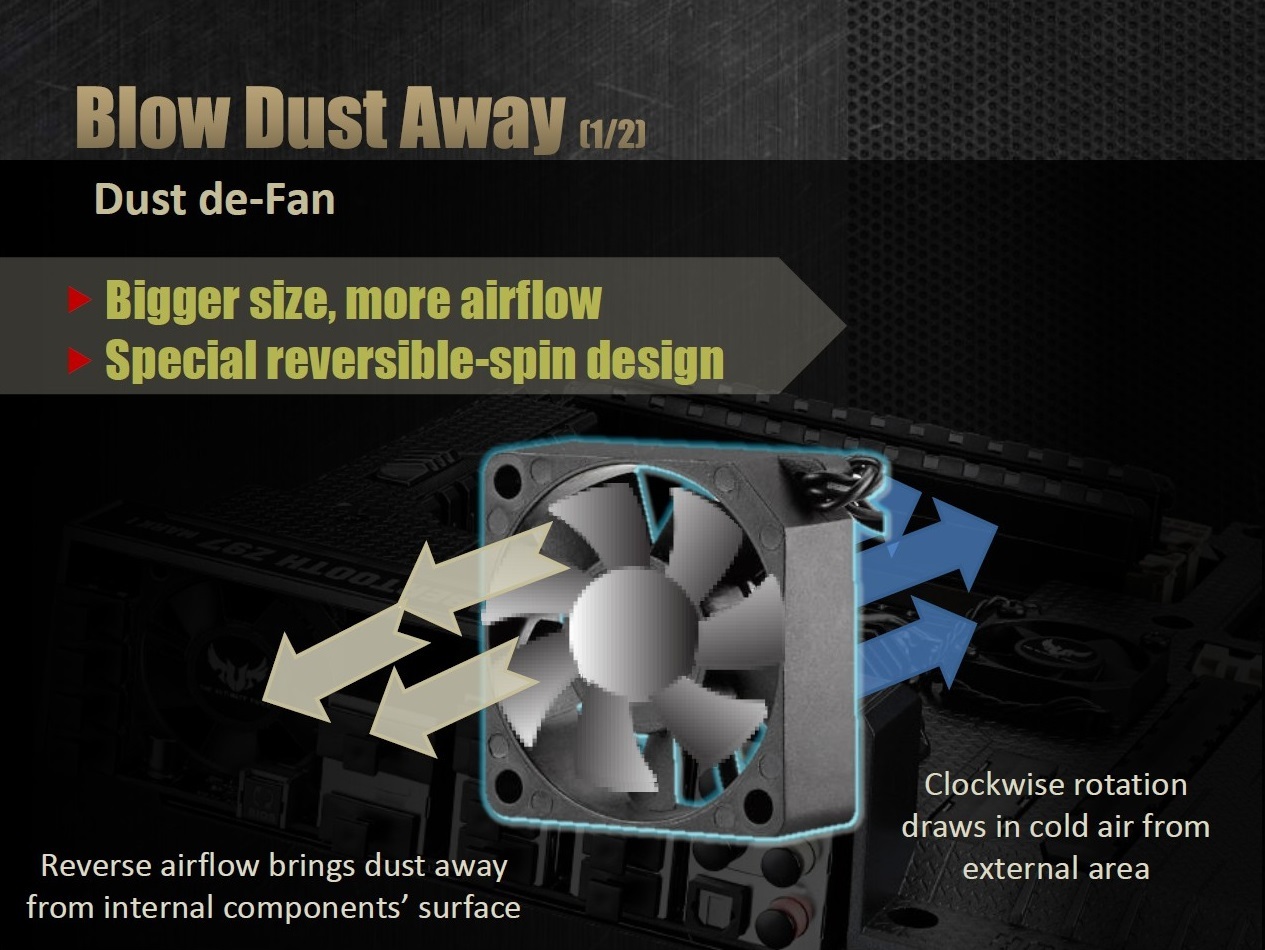

Пластиковый кожух SABERTOOTH Z97 MARK I позволяет установить на материнскую плату сразу два вентилятора, идущие в комплекте поставки. Один «карлсон» инсталлируется в специальный отсек рядом со слотами расширения. Второй ставится на I/O-панель. Технология Blow Dust Away как раз и управляет им, позволяя вентилятору работать в зависимости от ситуации как на вдув, так и на выдув.

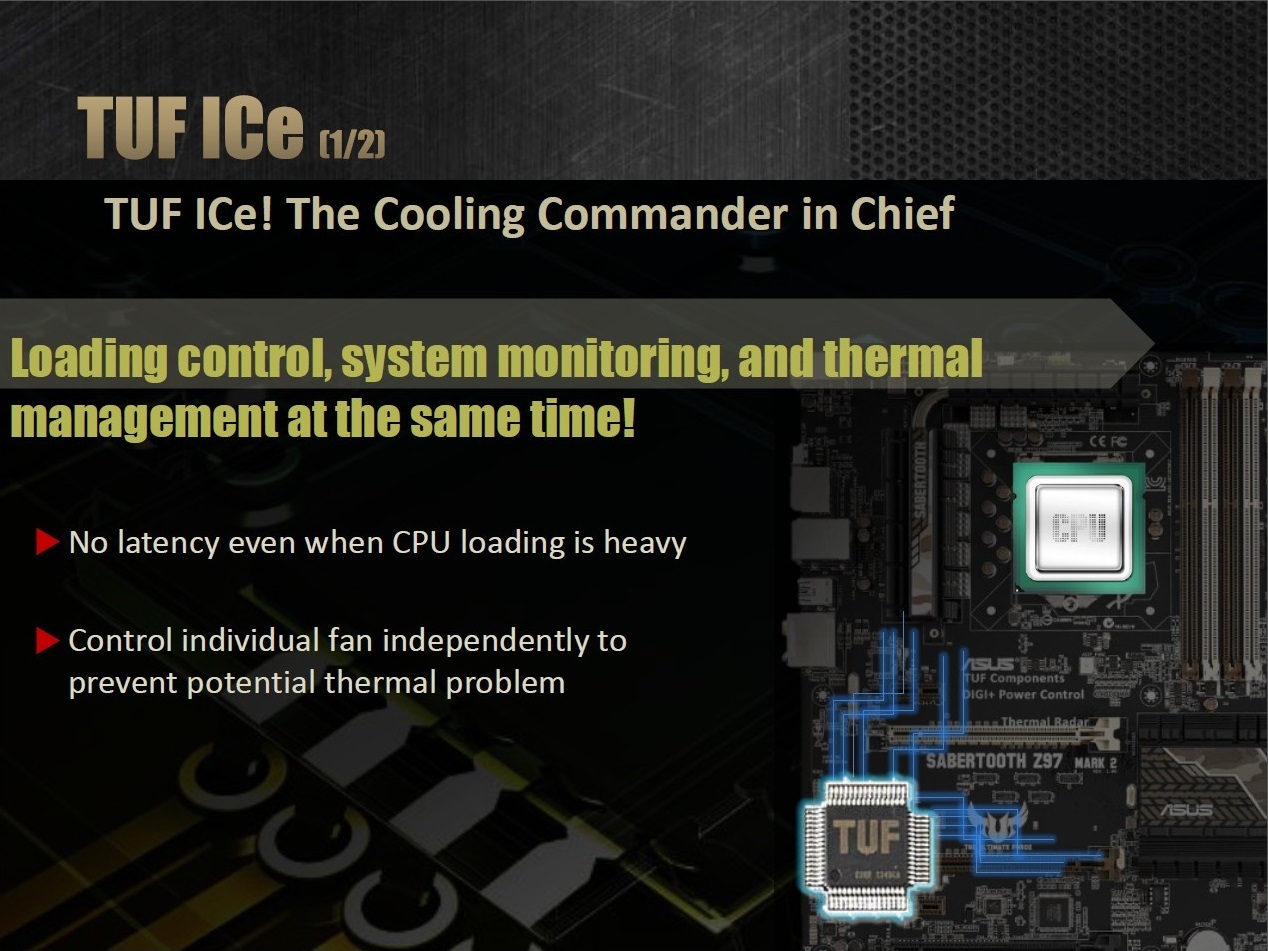

Технология TUF ICe, а точнее, одноименный контроллер осуществляет полный мониторинг системы. Проследить за показателями можно как при помощи программного обеспечения, так и в UEFI BIOS.

Кстати, теперь прошивка материнских плат ASUS умеет работать с видеокартами. Так, из-под BIOS можно управлять оборотами вентилятора кулера 3D-ускорителя.

Несколько «живых» фотографий материнских плат серии TUF.

«Живое» фото ASUS SABERTOOTH Z97 MARK I

«Живое» фото ASUS SABERTOOTH Z97 MARK I

«Живое» фото ASUS SABERTOOTH Z97 MARK II

«Живое» фото ASUS SABERTOOTH Z97 MARK II

ASUS GRYPHON Z97 тоже будет двух типов: с «броней» и без.

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97 ARMOR EDITION

ASUS GRYPHON Z97

ASUS GRYPHON Z97

Материнские платы ASUS, относящиеся к линейке Z97 (устройства по аналогии с решениями на базе чипсета Z87 Express будут разделяться при помощи приставок Pro, Deluxe и так далее), тоже подверглись обновлению. Основа новых устройств — пять технологий, позволяющих оптимизировать персональный компьютер под свои нужды. С цифровыми контроллерами TPU и EPU мы уже хорошо знакомы. Была обновлена технология Fan Expert, а также разработано дополнительное программное обеспечение.

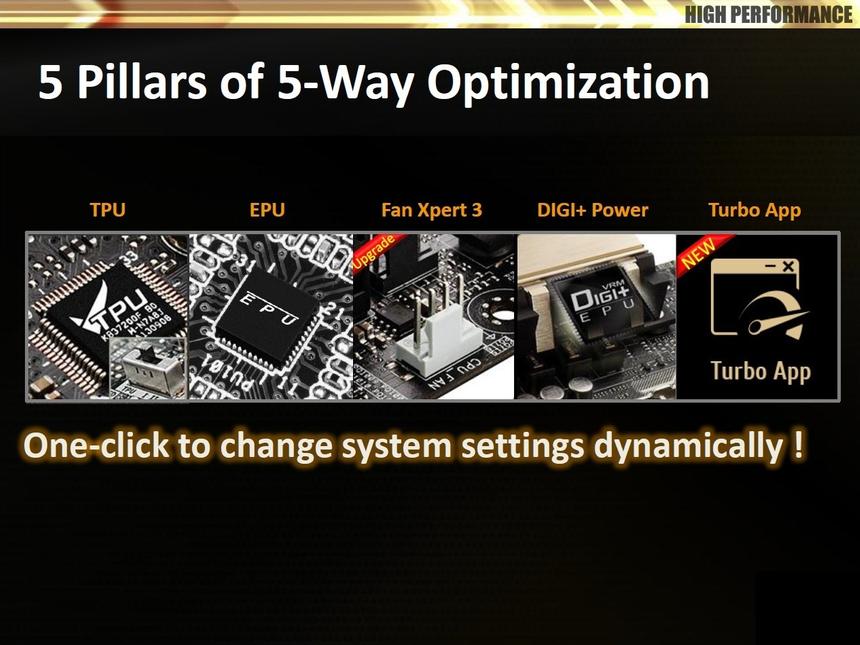

Пять столпов технологии 5-Way Optimization

Пять столпов технологии 5-Way Optimization

«Живое» фото ASUS Z97-A и Z97I-PLUS

«Живое» фото ASUS Z97-A и Z97I-PLUS

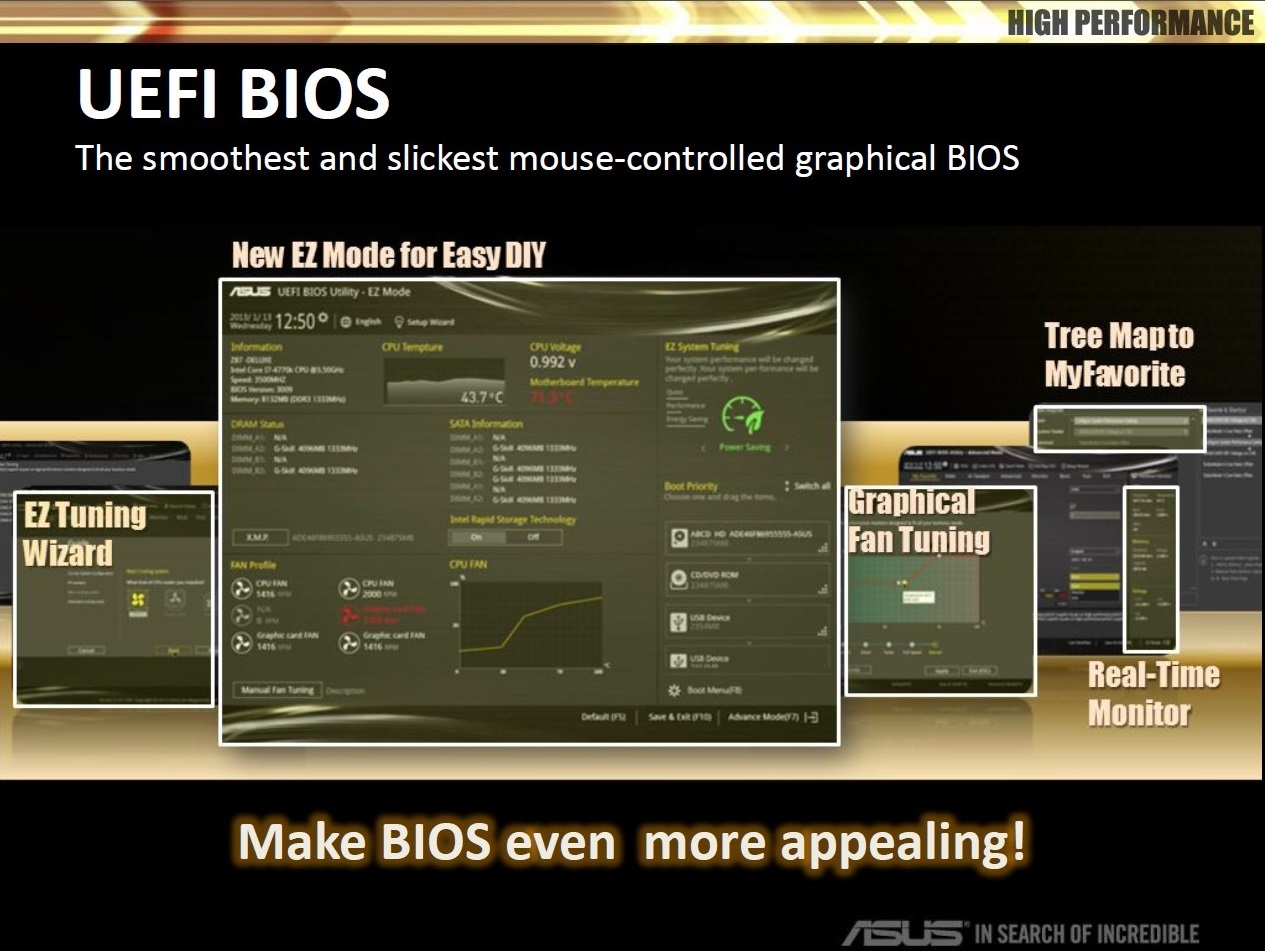

Был улучшен и BIOS, получивший приличное количество функций. Основная особенность — появление информативных графиков, позволяющих настраивать работу системы охлаждения под свои критерии. Есть заготовленные пресеты для центрального процессора. Пользователь выбирает, какое охлаждение у него установлено (боксовый кулер, башенный кулер или СВО), а система автоматически подбирает частоту.

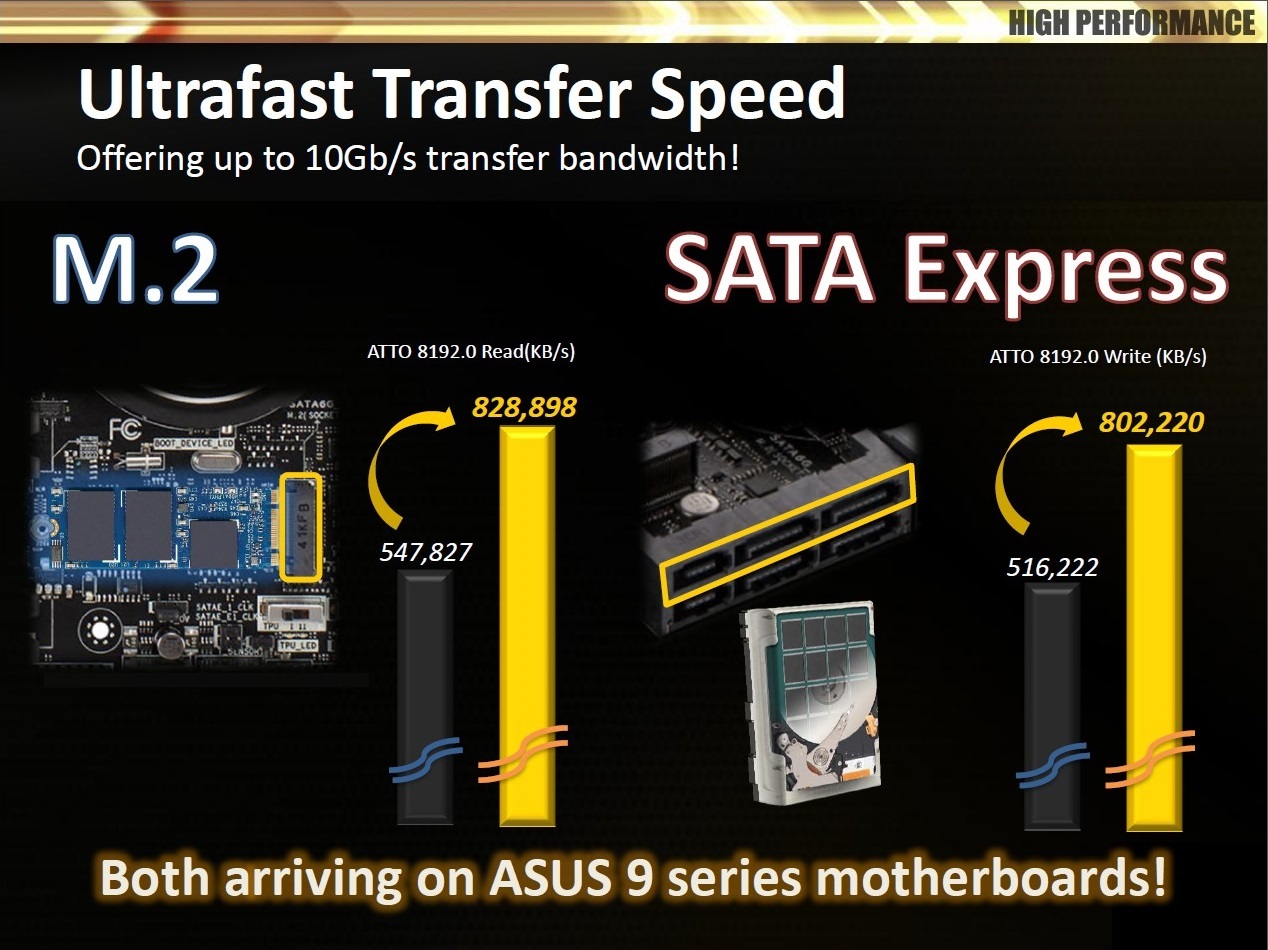

Платы TUF и Z97 получили поддержку не только M2, но и интерфейса SATA Express (есть мнение, что MAXIMUS VII FORMULA и MAXIMUS VII EXTREME, которые представят в июне, тоже будут оснащены этим разъемом). Порт большой, не совсем удобный. Однако напомним, что теоретическая пропускная способность SATA Express составляет 10 Гбит/с. К тому же при желании один такой разъем превращается в два SATA 3.0, и пользователь в любом случае ничего не теряет.

Первые накопители на базе SATA Express должны появиться в продаже летом. Также самой ASUS был выпущен специальный рэк, позволяющий объединить в один массив два твердотельных накопителя форм-фактора M2. Что-то похожее (технически) в своих решениях используют производители геймерских лэптопов.

Есть и поддержка Thunderbolt. Плюс в комплекте с Z97-платами идет дискретный разветвитель на два DisplayPort и два Thunderbolt.

Поддержка Thunderbolt

Поддержка Thunderbolt

Тема дополнительного оборудования, предоставляемого вместе с материнскими платами ASUS нового поколения, не заканчивается. Владельцы смогут воспользоваться услугами девайса NFC Express 2 и беспроводной зарядки для мобильных гаджетов. Если со вторым устройством все понятно, то поддержка стандарта ближней бесконтактной связи позволит производить вход в операционную систему при помощи специального ключа, перебрасывать фотографии со смартфона/планшета на жесткий диск компьютера, управлять функциями мультимедиа, да и вообще операционной системой.

Поддержка NFC и беспроводной зарядки гаджетов

Поддержка NFC и беспроводной зарядки гаджетов

Модуль NFC и разветвитель DisplayPort/Thunderbolt

Модуль NFC и разветвитель DisplayPort/Thunderbolt

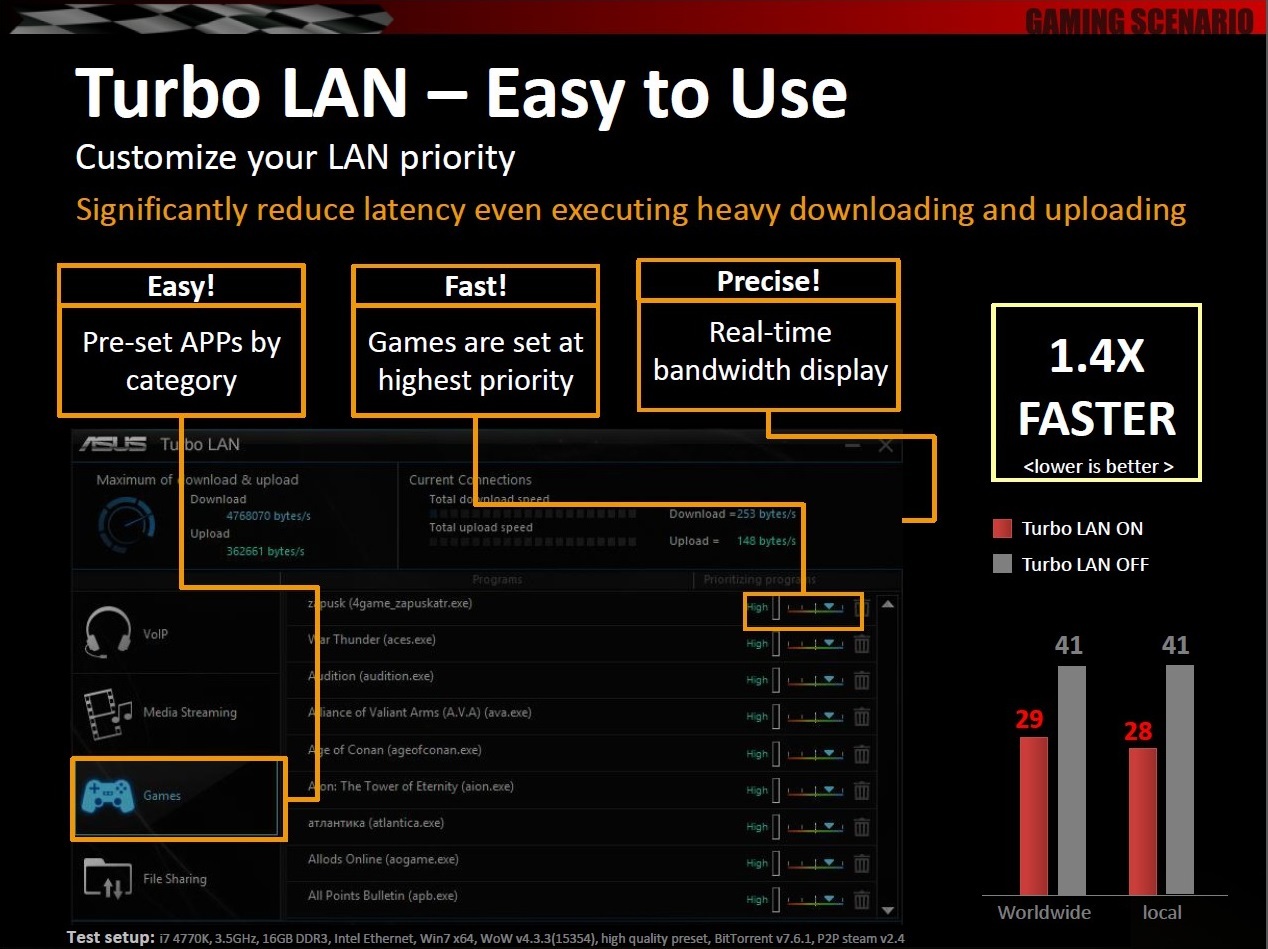

Программное обеспечение Turbo LAN позволяет управлять интернет-трафиком, а также устанавливать приоритеты для программного обеспечения. Turbo App может для каждой отдельной утилиты настроить конкретные параметры центрального процессора. Например, если запущен браузер, то частота «камня» будет такой-то, если запущена компьютерная игра — такой-то.

Наконец, все обладатели плат ASUS могут воспользоваться услугами приложения HomeCloud. Правда, объем «облака» не очень велик — всего 3 Гбайт.

ASUS HomeCloud

ASUS HomeCloud

Вместо заключения

Мы перечислили далеко не все возможности новых материнских плат, построенных на базе набора логики Z97 Express. В самое ближайшее время на нашем сайте выйдет подробный обзор SABERTOOTH Z97 MARK I. А в ближайшем будущем мы познакомим вас с остальными представителями «флоры и фауны» тайваньской компании. Конечно же, мы ждем Computex 2014 и анонсы топовых решений — MAXIMUS VII FORMULA и MAXIMUS VII EXTREME.

Однако прошедшая в Германии презентация наглядно продемонстрировала, что в ASUS появление новых-старых центральных процессоров и набора логики Z97 Express восприняли с должным энтузиазмом. Инженеры тайваньской компании не просто копировали устройства, поменяв лишь названия, но добавили несколько интересных доработок. Были интегрированы интерфейсы M2 и SATA Express. Были расширены возможности UEFI BIOS. Наконец, программисты ASUS представили ряд программ, увеличивающих и без того высокую функциональность материнских плат.

Все материнские платы ASUS, которые были представлены в Германии

Все материнские платы ASUS, которые были представлены в Германии

Мы не будем делать категоричных выводов, не познакомившись поближе с устройствами на основе Z97 Express. Хотя уже сейчас очевидно, что владельцам оригинальных Haswell нет смысла «пересаживаться» со своих систем на обновленные модели. А вот тем, кто собирается обзавестись полностью новым компьютером взамен старого, всенепременно следует посмотреть в сторону Z97 Express и Haswell Refresh.

Вот такие они, материнские платы ближайшего будущего. Оставайтесь с нами. В скором времени на сайте ferra.ru появится большое количество подробных обзоров всевозможных решений на базе набора логики Z97 Express.
