Мозговой штурм. Обзор двух наборов DDR4-памяти Corsair VENGEANCE LPX

Если вдруг кто-то пропустил:

• Обзор Intel Core i7-5960X;
• Обзор ASUS X99-DELUXE;
• Подробно о том, как работает DDR4-память.

К нам в тестовую лабораторию прибыло два набора оперативной памяти, предназначенных для работы с процессорами Intel Haswell-E (собственно говоря, других «камней» с поддержкой DDR4 на данный момент и нет — прим. автора). Все киты состоят из 4 модулей, а их общий объем составляет 16 Гбайт. Это оптимальный выбор, так как CPU оснащены 4-канальным контроллером памяти. Все наборы входят в линейку VENGEANCE («месть» по-английски). Все киты — стандартной высоты, что очень удобно. Перейдем к более детальному рассмотрению этих устройств.

Технические характеристики и особенности устройств

Действительно, высота планок невысокая, киты не используют сверхгабаритные «гребешки». Поэтому они не будут конфликтовать с процессорными кулерами.

Оба кита работают на весьма высоких (для DDR3) частотах. Модель с маркировкой CMK16GX4M4A2666C15R PK1 функционирует со скоростью 2666 МГц при таймингах 15-17-17-35. Это значит, что реальная частота чипа составляет 1333 МГц. Модель с маркировкой CMK16GX4MA2800C16 PK1 работает со скоростью 2800 МГц при таймингах 16-18-18-36. Реальная частота — 1400 МГц.

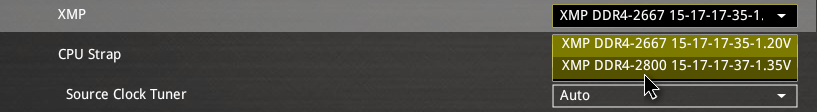

Однако и у CMK16GX4M4A2666C15R, и у CMK16GX4MA2800C16 есть вторые профили. Первый кит может работать на эффективной частоте 2800 МГц при таймингах 15-17-17-37. Второй может функционировать со скоростью 3000 МГц при задержках 16-18-18-39. Эти XMP-профили неосновные. Скорее всего, существует вероятность, что не на всех системах они смогут активироваться.

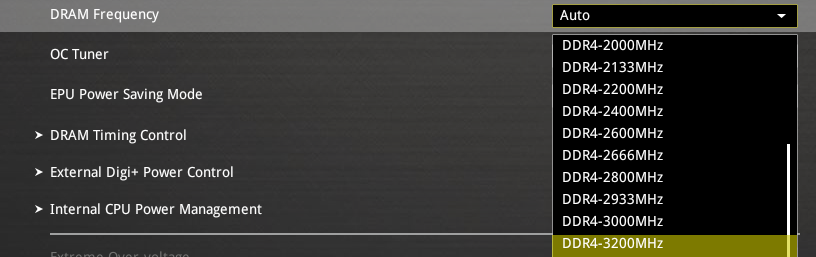

Сама платформа при 100-мегагерцовой шине может работать с китами вплоть до DDR4-3200.

Оперативная память Corsair DDR4 упакована в небольшие коробочки, напоминающие по форме пачку сигарет.

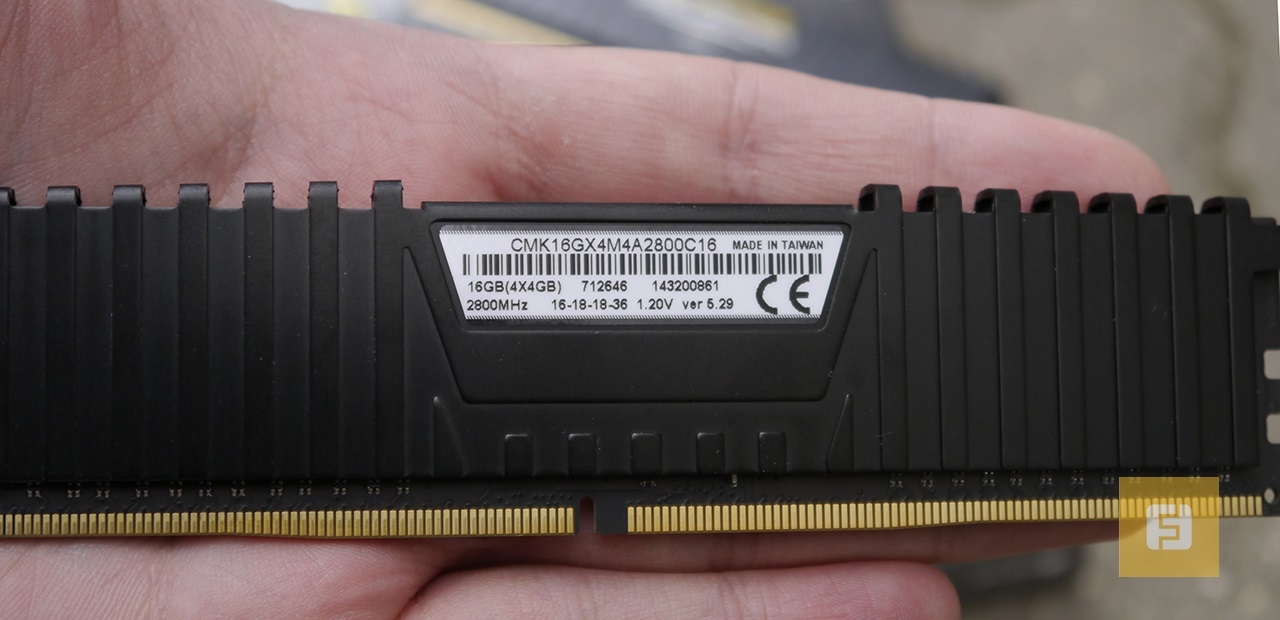

Оба кита конструктивно копируют друг друга. Существует только одно визуальное отличие: набор CMK16GX4M4A2666C15R покрашен в красный цвет.

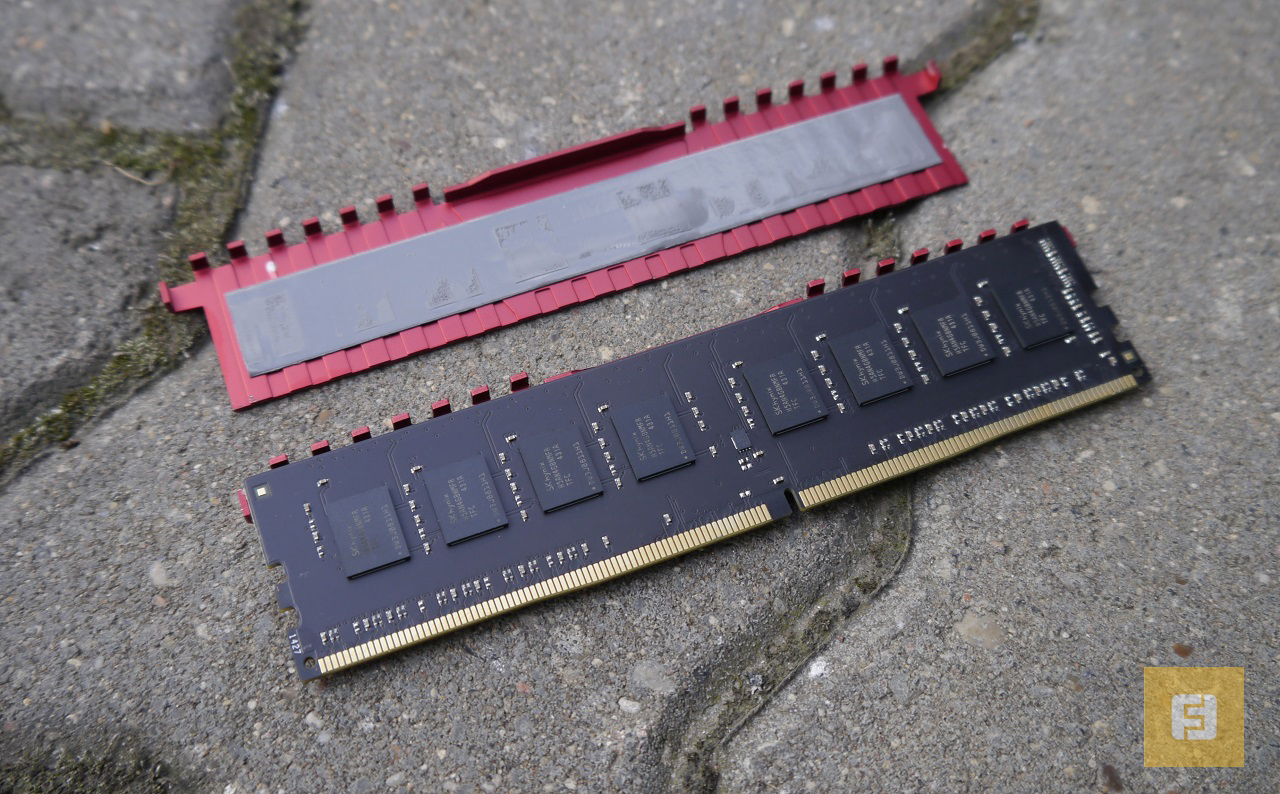

Радиатор выполнен из алюминия и соприкасается с чипами при помощи термопрокладок. Как видите, микросхемы распаяны только с одной стороны.

Объем одного модуля составляет 4 Гбайт. На планке распаяно восемь чипов. Следовательно, каждая микросхема имеет емкость 512 Мбайт. Используется продукция компании SK Hynix, маркировка — H5AN4G8NMFR.

Как известно, модули DDR4 форм-фактора DIMM имеют 288 контактов (против 240 у DDR3). При этом длина площадки у плашек одинаковая. Просто сами контакты стали уже. Переместили и ключ-предохранитель. Сделано это во избежание всевозможных недоразумений. Вдруг кто захочет «подружить» память DDR4 с какой-нибудь другой платформой.

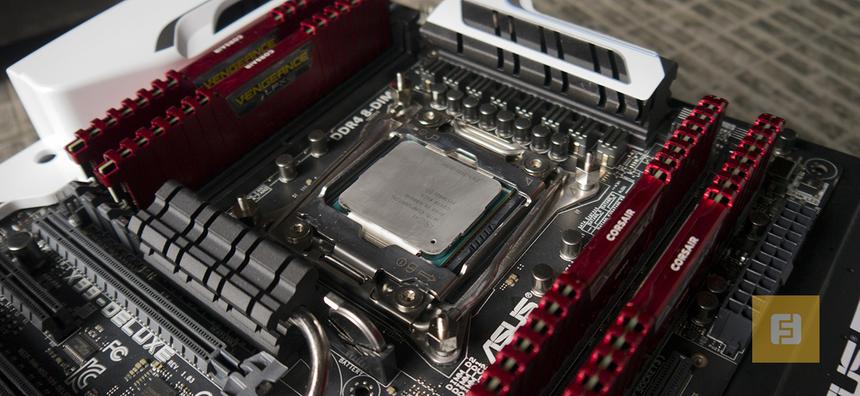

Для активации 4-канального режима модули памяти необходимо инсталлировать в слоты DIMM так, как показано на фотографии ниже.

Тестирование

Измерения температуры оперативной памяти производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Тестовые стенды

Тестовый стенд №1:

• Процессор: Intel Core i7-5960X, @3 ГГц
• Процессорный кулер: Corsair H75, Noctua NH-D15
• Материнская плата: ASUS X99-DELUXE
• Видеокарта: NVIDIA GeForce GTX 750 Ti, GAINWARD GeForce GTX 780 PHANTOM GLH
• Накопитель: OCZ Vertex 3, 360 Гбайт
• Блок питания: LEPA G1600, 1600 Вт
• Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
• Операционная система: Windows 8.1 х64

Тестовый стенд №2:

• Процессор: Intel Core i7-4790K, @3 ГГц
• Процессорный кулер: Corsair H75, Noctua NH-D15
• Материнская плата: ASUS MAXIMUS VII FORMULA
• Оперативная память: Corsair CMY16GX3M2A22133C11, 2x 8 Гбайт; Kingston KHX28C12T2K2/8X, 2x 4 Гбайт
• Видеокарта: NVIDIA GeForce GTX 750 Ti, GAINWARD GeForce GTX 780 PHANTOM GLH
• Накопитель: OCZ Vertex 3, 360 Гбайт
• Блок питания: LEPA G1600, 1600 Вт
• Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
• Операционная система: Windows 8.1 х64

DDR3 Vs DDR4

Давайте для начала сравним DDR3 с DDR4. Признаюсь, сделать это будет крайне тяжело, ибо для всех наборов памяти необходимо создать абсолютно идентичные условия. А это, к сожалению, невозможно в силу того, что новый стандарт ОЗУ пока поддерживается только одной платформой. Тем не менее, можно попробовать максимально уравнять условия тестирования. Так, мы взяли Core i7-5960X и отключили у него технологию Turbo Boost. Взяли Core i7-4790K. Даунклокнули его до 3 ГГц и также деактивировали Turbo Boost. Напомню, что эти процессоры основаны на одной и той же архитектуре Haswell, однако Core i7-5960X обладает более чем в два раза большим кэшем третьего уровня. Это первая нестыковка.

Вторая нестыковка заключается в том, что модули памяти DDR3 и DDR4 работают при разных задержках. Я не стал занижать основные тайминги у «мозгов» третьего поколения. Использовались следующие киты DDR3: Corsair CMY16GX3M2A22133C11 и Kingston KHX28C12T2K2/8X. Последний работал на эффективной частоте 2666 МГц при таймингах 11-13-13-32.

Память тестировалась в двухканальном режиме, так как Devil’s Canyon не поддерживает 4-канальный режим работы. Для сравнения стандартов ОЗУ между собой использовалось следующее ПО: AIDA64, WinRAR и CINEBENCH R15.

Давайте приступим к анализу результатов тестирования.

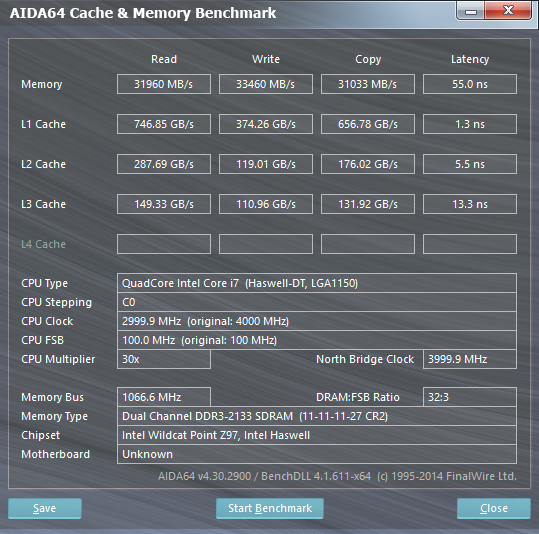

В AIDA64 результаты оказались вполне ожидаемыми. Невооруженным взглядом видно, что DDR3-2133 и DDR3-2666 несколько быстрее DDR4. Сказывается использование более низких задержек. А память, что у DDR3, что у DDR4, функционирует на идентичной частоте.

Скорость работы в размере 2800 МГц и 3000 МГц можно смело назвать «кукурузной». Прироста не видно. По крайней мере, в этом тесте.

Тест WinRAR (один поток) демонстрирует ощутимое превосходство… нет, не DDR4-памяти над DDR3. Скорее всего, сказывается наличие большего объема кэша третьего уровня, которым обладает Core i7-5960X.

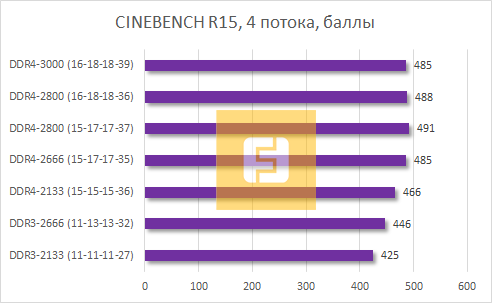

В CINEBENCH R15 (использовалось только 4 потока) киты демонстрируют очень равные результаты, но быстрее все же оказываются модули DDR4. Думаю, и здесь на конечный результат влияют отличия между процессорами.

Повторюсь, результаты тестирования оказались вполне предсказуемыми. В AIDA64 DDR3 в двухканальном режиме работает быстрее. Сказывается наличие более низких таймингов. Однако отставание небольшое. Поэтому вряд ли Core i7-5960X много теряет. Тем более, что есть поддержка 4-канального режима.

Уровень производительности китов DDR4

А теперь приведу результаты DDR4-китов без каких-либо ограничений. Конечно, наличие 16 потоков сразу же дает о себе знать. А потому DDR3-модули начинают капитально отставать.

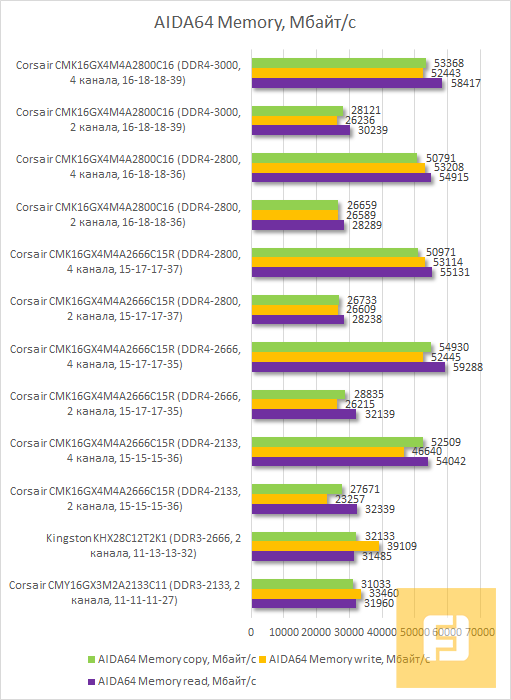

AIDA64 демонстрирует очень большую разницу между двухканальным и четырехканальным режимами работы. Практически двукратную. Однако в WinRAR и CINEBENCH R15 разница не ощущается. Так что надеяться на четыре канала можно далеко не во всех приложениях.

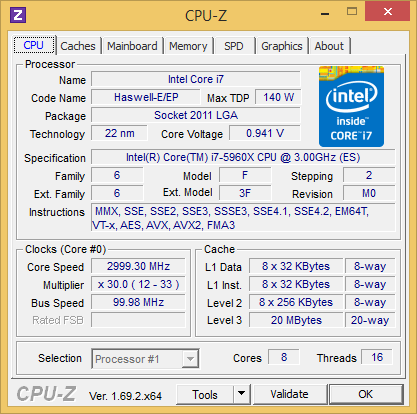

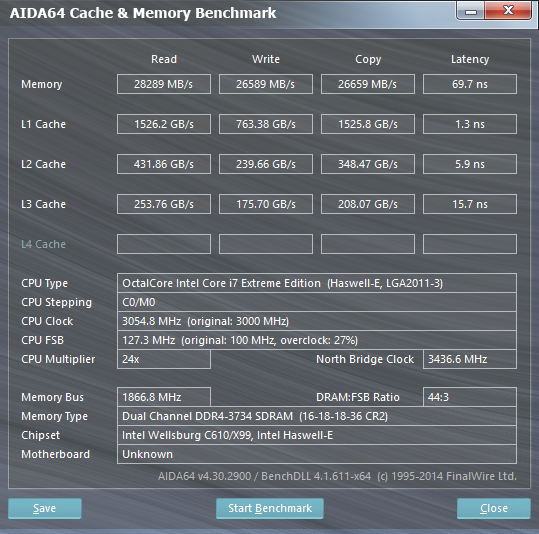

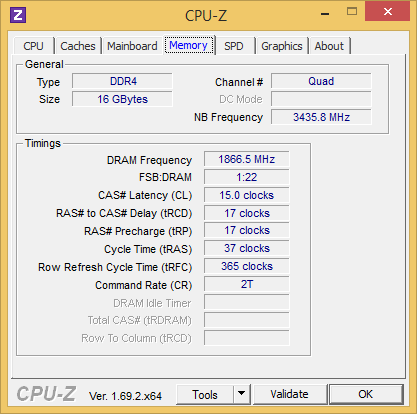

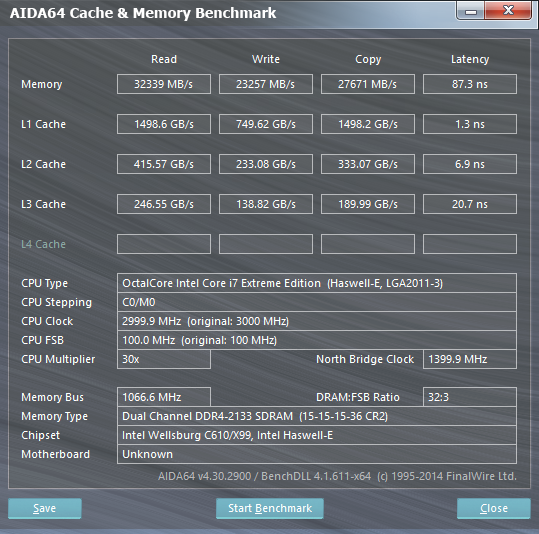

Ниже приведена галерея скриншотов AIDA64 и CPU-Z.

Питание

Как известно, когда только появилась память стандарта DDR3, то она работала при напряжении 1,9 В. Впоследствии этот параметр постоянно уменьшался: сначала 1,65 В, затем 1,5 В. Сейчас в продаже можно найти так называемые Low-Voltage-киты, функционирующие при 1,35 В. Отправной точкой для DDR4 объявлен параметр 1,2 В. Но со временем наверняка напряжение питания ОЗУ нового стандарта опустится ниже одного вольта.

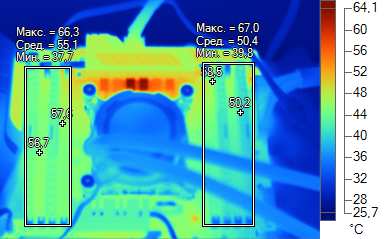

Тем не менее 1,2 В — это тоже здорово. Плюс текстолит планок Corsair состоит из восьми слоев. Вот и модуль CMK16GX4MA2800C16, функционирующий на эффективной частое 2800 МГц, прогрелся всего до 67 градусов Цельсия. Отмечу, что в тестовом стенде использовалась необслуживаемая СВО. Наличие же полноценного воздушного кулера будет способствовать улучшенному охлаждению модулей ОЗУ.

Выводы

История повторяется. В свое время первое появление DDR3-памяти носило точно такой же характер. То есть DDR2 ей ни в чем не уступала. Но по мере развития стандарта и увеличения производственных мощностей частоты DDR3 начали расти, как на дрожжах. Сегодня уже никого не удивить китом, функционирующим со скоростью 2666-2800-3000 МГц. Поэтому сейчас DDR4 при одинаковых частотах отстает от DDR3. Сказывается разница в задержках. Однако давайте смотреть в будущее. Сегодня DDR4-память работает на эффективной частоте 2133 МГц, а завтра она будет работать уже на реальной частоте 2133 МГц.

Очевидно, что жизненный цикл DDR3 не заканчивается. По прогнозам аналитиков, доминирование DDR4 наступит лишь в 2016 году. Косвенно об это можно судить хотя бы потому, что следующее поколение мейнстрим-процессоров AMD и Intel будет по-прежнему работать с DDR3. Например, вам наверняка хорошо известно, что платы на базе чипсета Z97 Express будут совместимы с «камнями» Broadwell. Следовательно, процессоры будут работать и с DDR3.

Стоимость китов DDR4 особенно сейчас находится за гранью разумных величин. Так, протестированные сегодня киты Corsair продаются в Европе по цене порядка 15-16 тысяч рублей. За эту сумму можно взять кит объемом 32 Гбайт, функционирующий со скоростью 1866 МГц. Например, Corsair CMY32GX3M4A1866C9.

И все же DDR4 — это однозначный шаг вперед. Со временем стандарт получит свое логичное развитие. Память станет быстрее, объемнее, но энергоэффективнее.

Киты Corsair VENGEANCE LPX CMK16GX4M4A2666C15R и Corsair VENGEANCE LPX CMK16GX4MA2800C16 получают награду «Выбор редакции».

Что же, я старался максимально подробно познакомить вас с устройствами, входящими в состав новой платформы Intel. Надеюсь, у меня это получилось, а своеобразный «железячный уикенд» удался. Первый 8-ядерный процессор, первая оперативная память DDR4, набор логики X99 Express — это всё очень интересно!
