Размер имеет значение. Обзор четырех кулеров для HTPC: Gamer Storm Gabriel, Noctua NH-L9a, Gelid Slim Hero и Thermalright AXP-200R

Часто случается так, что при сборке системы в компактном корпусе у пользователя элементарно нет возможности установить полноразмерный кулер. Для таких случаев компании-производители выпускают системы охлаждения заведомо меньших размеров. Мы решили провести сравнительное тестирование четырех подобных устройств и выбрать наиболее удачное решение.
Размер имеет значение. Обзор четырех кулеров для HTPC: Gamer Storm Gabriel, Noctua NH-L9a, Gelid Slim Hero и Thermalright AXP-200R

Компактные компьютеры не должны быть обделены возможностью установки в них мощных компонентов. Однако, как известно, производительный процессор нуждается в хорошем охлаждении. Это аксиома. Что же делать, когда система не позволяет установить крупные охлаждающие конструкции башенного типа? Обратить внимание на низкопрофильные решения Down Flow типа, такие как Gamer Storm Gabriel, Noctua NH-L9a, Gelid Slim Hero или Thermalright AXP-200R.

Каждый кулер, рассмотренный сегодня, обладает оригинальной конструкцией радиатора, а также технологиями, способствующими максимально быстрому отводу тепла от процессора.

Технические характеристики

Давайте сравним спецификации кулеров.

 Gamer Storm GabrielNoctua NH-L9aGelid Slim HeroThermalright AXP-200R
Размеры радиатора (ДxШxВ)120x118x40 мм114x92x23 мм120x120x15,8 мм153x140x60 мм
Материал радиатораАлюминийАлюминийАлюминийАлюминий
Вес радиатора426 г390 г352 г (с вент.)475 г
Количество теплотрубок4246
Материал основанияМедьМедьМедьМедь
Размеры вентиляторов120x120x20 мм92x92x14 мм120x120x43,2140x140x13 мм
Количество вентиляторов1111
Скорость вращения вентилятора~900-1800 об/мин~600-1800 (2500) об/мин~750-1600 об/мин~700-1300 об/мин
Тип подшипника вентилятораГидродинамическийГидродинамический SS02ГидродинамическийГидродинамический
Воздушный поток вентилятора61,9 CFM40,8 (57,5) CFM52,4 CFM64,52 CFM
Уровень шума вентилятора18,2-32,4 дБ14,8-23,6 дБ12-25,4 дБ30,6 дБ
Совместимость с платформамиIntel: Socket LGA1156/ LGA1155/ LGA1150 AMD: Socket FM2/ FM1/ AM3+/ AM3/ AM2+/ AM2/ 940/ 939/ 754AMD: Socket FM2/ FM1/ AM3+/ AM3/ AM2+/ AM2Intel: Socket LGA1156/ LGA1155/ LGA 1150/ LGA 1136/ LGA775 AMD: Socket FM2/ FM1/ AM3+/ AM3/ AM2+/ AM2Intel: Socket LGA1156/ LGA1155/ LGA 1150/ LGA 1136/ LGA775/ LGA2011 AMD: Socket FM2/ FM1/ AM3+/ AM3/ AM2+/ AM2
Ориентировочная стоимость~1 300 руб.~1 500 руб.~1 100 руб.~2 500 руб.
Уточненная стоимость по данным price.ru

Если судить о кулерах исключительно по характеристикам, то на фоне оппонентов выделяется AXP-200R. Правда, он имеет самые большие габариты и целых шесть тепловых трубок. Не такой уж и компактный охладитель получился, надо признать.

NH-L9a, напротив, имеет самые скромные размеры радиатора и всего две теплотрубки в своем арсенале, что может пагубно повлиять на эффективность охлаждения центрального процессора.

Slim Hero и Gabriel при схожих параметрах оказались самыми недорогими в тесте моделями.

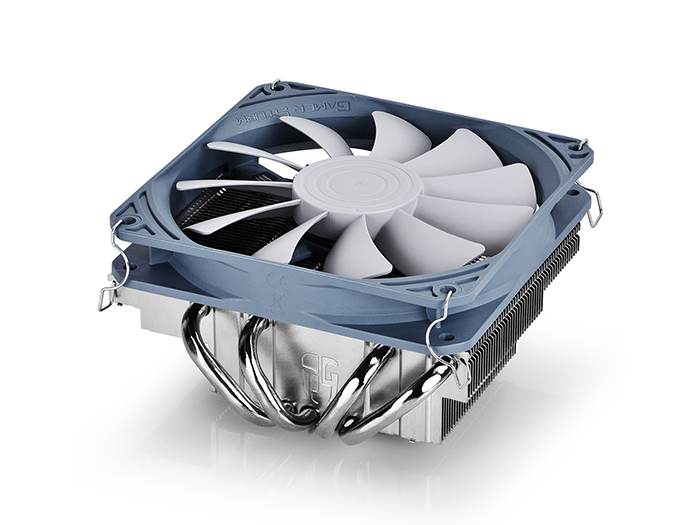

Gamer Storm Gabriel

Первым по списку идет Gabriel. Gamer Storm — это дочернее подразделение компании Deepcool. Мы уже знакомились с ее решениями на примере кулеров Lucifer и Assassin. Производитель заявляет о наличии тихого вентилятора, высокой прочности кабеля питания, особой низкопрофильной конструкции и полностью никелированной поверхности радиатора. Есть совместимость с большинством популярных процессорных сокетов Intel и AMD. Четыре теплоотводные трубки должны обеспечить необходимую эффективность при малых общих размерах устройства. Нежная бело-голубая расцветка вентилятора придает кулеру весьма стильный внешний вид.

Комплектация

Gabriel упакован в черную двухсекционную коробку с токсично-зелеными надписями. В одной секции находится вентилятор, а в другой — радиатор и элементы крепления. Также в коробке лежит инструкция, фирменная термопаста и наклейка для поклонников компании.

Упаковка Gamer Storm Gabriel

Упаковка Gamer Storm Gabriel

Комплект поставки Gamer Storm Gabriel

Комплект поставки Gamer Storm Gabriel

Конструкция и установка

Радиатор Gamer Storm Gabriel имеет трехступенчатую форму. Теплоотводные трубки соприкасаются как с основанием, так и с радиатором, что существенно уменьшает высоту всей конструкции. Трубки пронизывают радиатор по всей длине. 47 алюминиевых ребер имеют приличную жесткость.

Радиатор Gamer Storm Gabriel, основание

Радиатор Gamer Storm Gabriel, основание

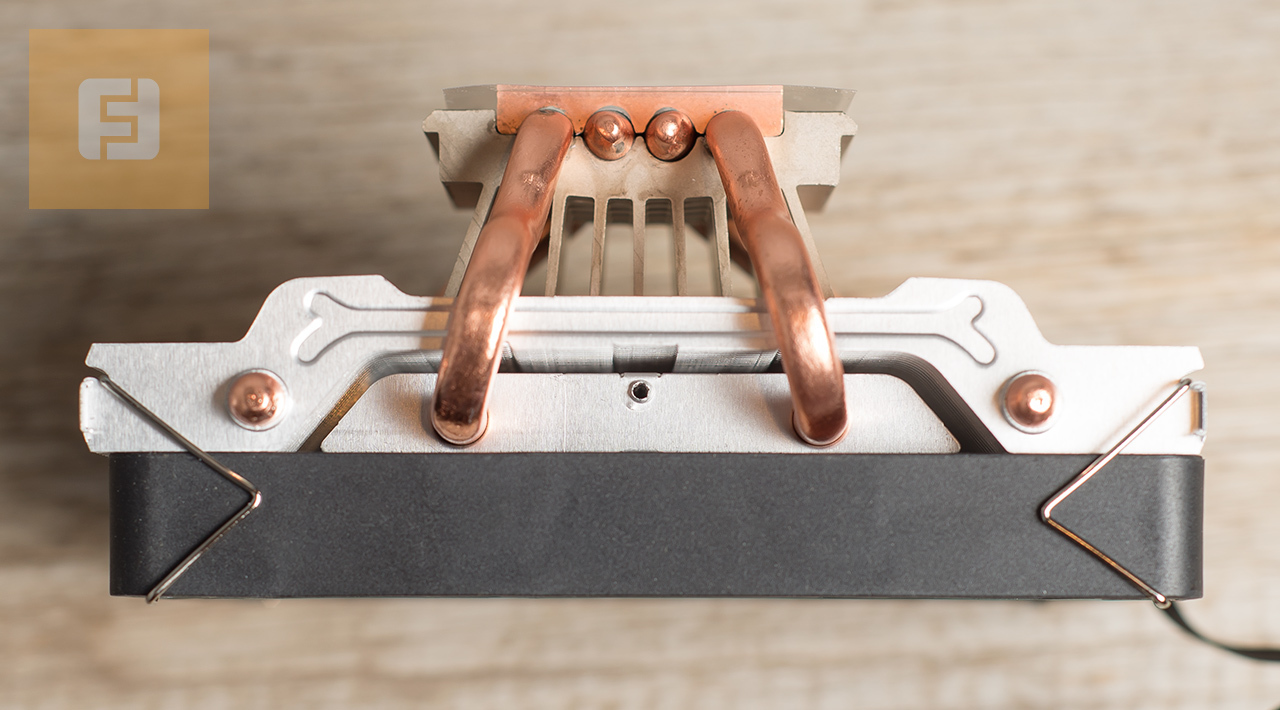

Радиатор Gamer Storm Gabriel, вид сбоку

Радиатор Gamer Storm Gabriel, вид сбоку

Радиатор Gamer Storm Gabriel, вид сверху

Радиатор Gamer Storm Gabriel, вид сверху

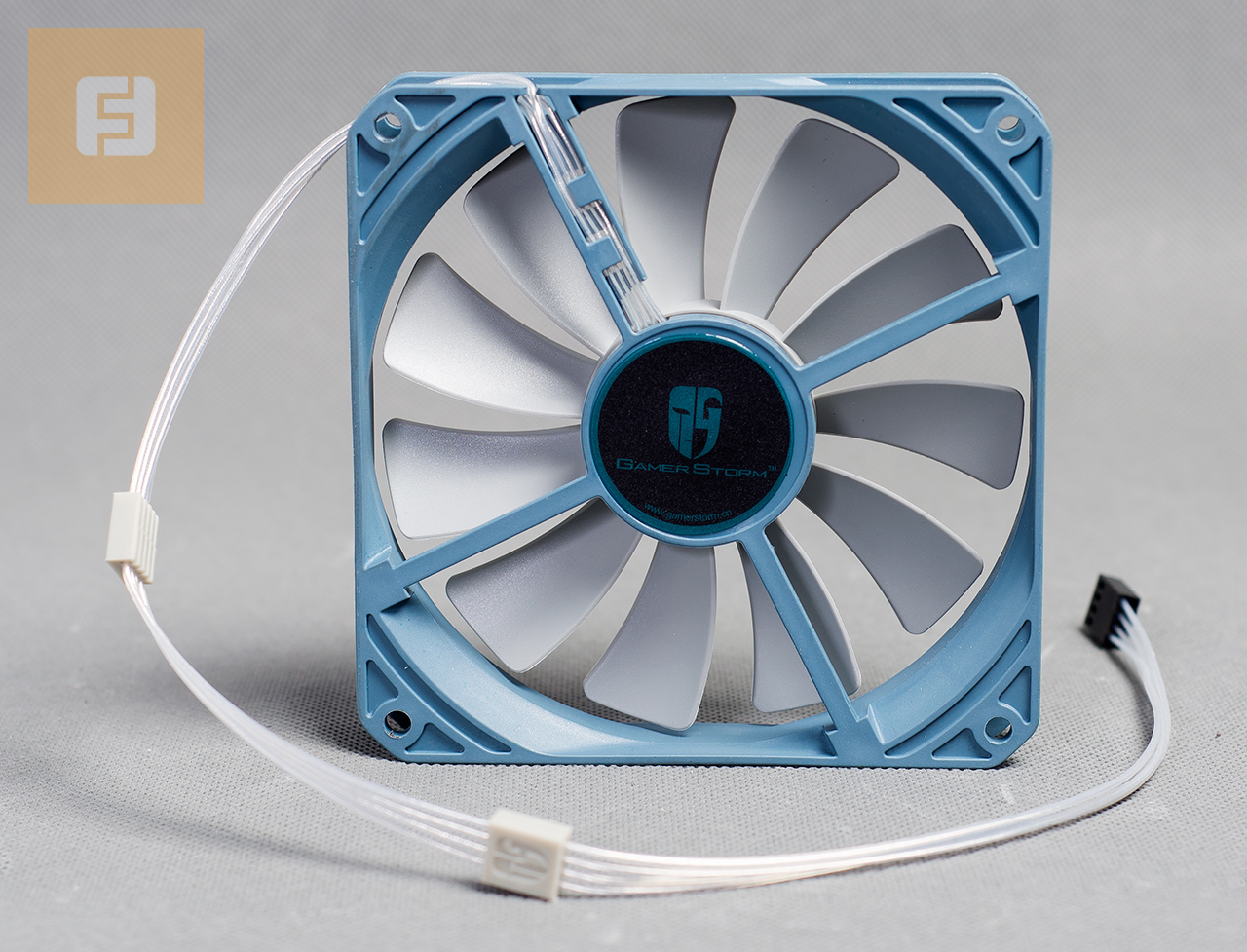

Вентилятор диаметром 120 мм имеет 11 лопастей и крепится к радиатору при помощи двух скоб.

Подошва радиатора не имеет зеркальной полировки, но ее можно назвать очень гладкой. Отпечаток термопасты получился равномерным, с отчетливым следом давления по центру.

Основание Gamer Storm Gabriel

Основание Gamer Storm Gabriel

Так как в нижней части радиатор достаточно узкий, его конструкция не должна стать препятствием при установке на материнские платы с большим количеством элементов возле сокета.

Установка кулера состоит из нескольких элементарных шагов. Сначала мы прикручиваем две металлические планки к основанию радиатора. При помощи винтов и стоек прижимаем радиатор с оборотной стороны материнской платы. Закрепляем вентилятор проволоками. Так как мы имели дело с материнской платой для процессора AMD, то стандартные пластиковые крепления перед установкой пришлось снять.

Сборка оказалась простой, прошла быстро и без долгих раздумий. После закручивания всех винтов кулер держится на своем месте уверенно и не скользит в разные стороны, как это часто бывает с некоторыми другими экземплярами.

Noctua NH-L9a

Теперь перейдем к самому компактному кулеру, принявшему участие в этом сравнительном тестировании. Производитель, как обычно, заявляет высокую эффективность в своем классе и низкий уровень шума. Особенностью данного охладителя можно назвать очень низкий профиль — всего 37 мм. Его верхняя точка будет находиться примерно на уровне верхнего края модуля оперативной памяти. В пресс-релизе отмечается и особая аэродинамическая форма лопастей вентилятора.

Обратите внимание, что этот кулер предназначен только для систем AMD. Но в продаже есть устройство с поддержкой процессорных гнезд Intel — NH-L9i.

Комплектация

Все компоненты кулера аккуратно сложены в небольшой картонной коробке. Создается впечатление, что мы купили не процессорный кулер, а, например, дорогие швейцарские часы. Для полноты картины не хватает разве что подарочного деревянного ящичка вместо картонной упаковки. Если бы победителя определяли по бережному отношению к покупателю, то кулер Noctua оказался бы вне конкуренции.

Как всегда, продукция австрийской компании оформлена в фирменных бежево-коричневых тонах.

Упаковка Noctua NH-L9a

Упаковка Noctua NH-L9a

В коробке лежат: адаптер-резистор для изменения скорости оборотов вентилятора, крепежные элементы и винты, фирменная термопаста, твердая наклейка и инструкция. В центре расположен сам радиатор с уже прикрученным к нему вентилятором. Качество всех компонентов поставки очень высокое.

Комплект поставки Noctua NH-L9a, упаковка

Комплект поставки Noctua NH-L9a, упаковка

Noctua NH-L9a, комплектация

Noctua NH-L9a, комплектация

Конструкция и установка

Основание радиатора располагается непосредственно на радиаторе. Две тепловые трубки заключены внутри всей конструкции. Кулер выглядит как небольшой прямоугольник, который достаточно прилично весит для своих габаритов. Никелированный радиатор имеет 67 пластин. Тонкий 92-мм вентилятор с девятью лопастями прикручен четырьмя винтами к радиатору.

Вентилятор Noctua NH-L9a

Вентилятор Noctua NH-L9a

Основание NH-L9a отполировано очень хорошо, до зеркального блеска. Отпечаток термопасты получился равномерным.

Основание Noctua NH-L9a

Основание Noctua NH-L9a

Так как кулер не является универсальным для всех сокетов, количество крепежных элементов в комплекте минимально. Устанавливается NH-L9a очень просто. Потребуется четыре винта и шайбы, чтобы прикрутить всю конструкцию с оборотной стороны материнской платы. Крепление надежное, кулер неподвижно держится на процессоре.

Установка радиатора не затронула какие-либо элементы на плате. Низкий профиль NH-L9a позволит установить его в самые тонкие и мелкогабаритные корпуса.

Gelid Slim Hero

Slim Hero — самое недорогое решение в нашем списке. Gelid акцентирует внимание на уникальной форме радиатора и небольшой высоте кулера. На практике Slim Hero имеет четыре теплоотводные трубки сложной изогнутой формы. По всей видимости, это сделано для совместимости с выступающими элементами на материнских платах при сохранении небольшой высоты всей конструкции. Но если отбросить все эти «хитрости», то Slim Hero — классический Down Flow кулер, охлаждающий за счет распределения потока воздуха не только сам CPU, но и оперативную память, чипсет, обвязку питания и иные контроллеры.

Комплектация

Как известно, цена устройства определяет его внешний вид упаковки и качество всего, что находится внутри. В непримечательной картонной коробке, помимо самого продукта, мы находим только набор креплений, термопасту, мягкую наклейку и инструкцию. Выглядит все как-то не премиально, но качество изготовления компонентов можно охарактеризовать как хорошее.

Упаковка Gelid Slim Hero

Упаковка Gelid Slim Hero

Комплект поставки Gelid Slim Hero

Комплект поставки Gelid Slim Hero

Конструкция и установка

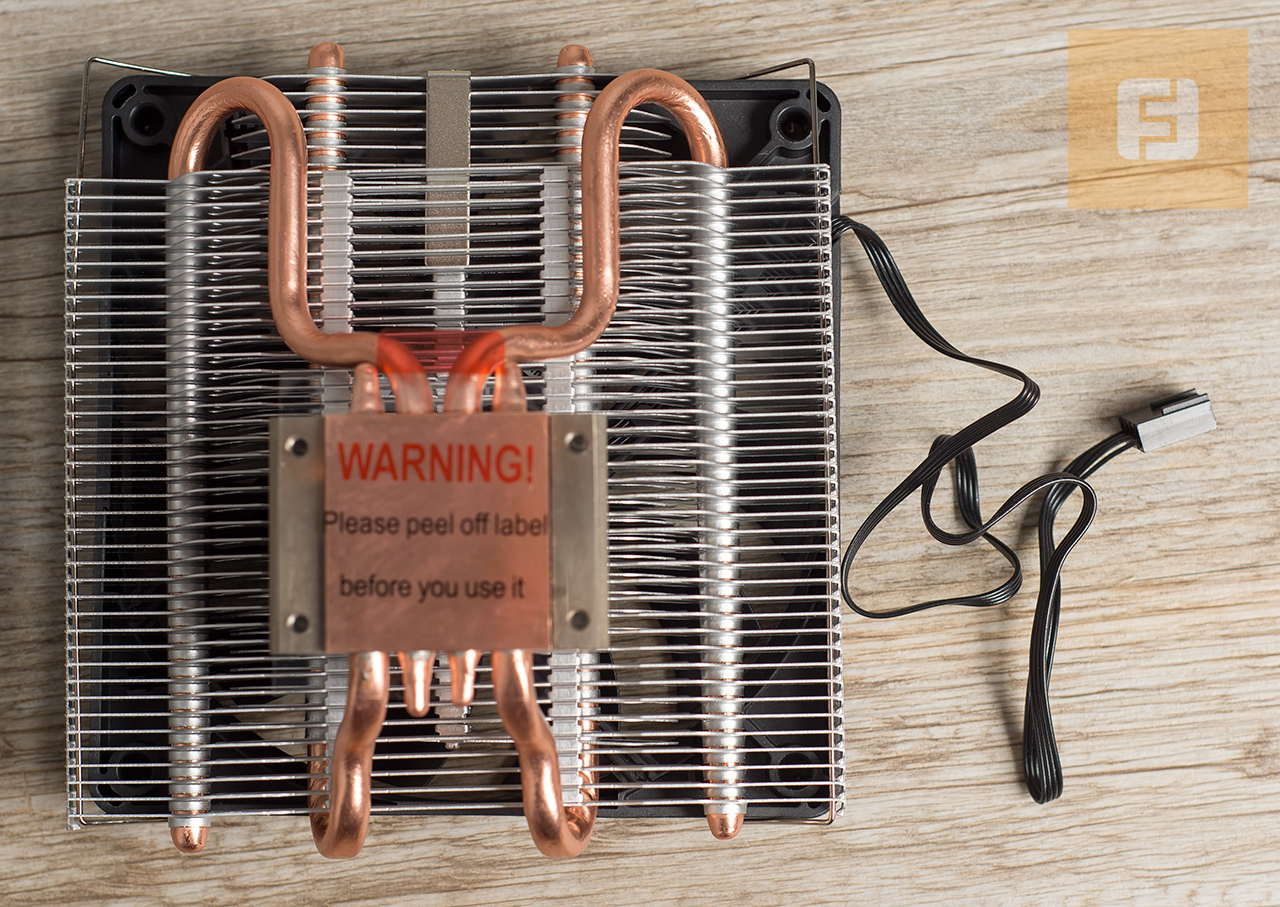

Медное основание радиатора имеет алюминиевую накладку с ребрами охлаждения. Четыре тепловые трубки отходят в каждую сторону и отдают тепло через алюминиевые пластины верхней (большей) секции радиатора, причем для каждой пары тепловых трубок предусмотрена своя секция ребер, встроенная одна в другую. В каждой такой секции расположено по 39 ребер. Вентилятор имеет размер 120 мм. Воздушный поток создают 11 тонких лопастей. К радиатору он крепится при помощи двух специальных проволок. Размеры конструкции в сборе схожи с размерами кулера Gamer Storm Gabriel.

Основание кулера отполировано не идеально, но достаточно хорошо. Отпечаток термопасты получается равномерным.

Основание Gelid Slim Hero

Основание Gelid Slim Hero

Установка устройства занимает немного больше времени, чем, например, установка NH-L9a, но также не вызывает серьезных затруднений и головной боли. Сначала к основанию прикручивается крепежная рамка. Затем наклеиваются мягкие прокладки на гайки. Остается только закрепить кулер.

Конструкция крепления жесткая, держит кулер «мертвой хваткой».

Оперативная память и другие элементы не стали препятствием при установке.

Thermalright AXP-200R

AXP-200R — самый массивный кулер Down Flow типа. Он примерно вдвое больше, чем Noctua NH-L9a, но все же компания попыталась сделать его плоским для совместимости с узкими корпусами. AXP-200 имеет как обычную модификацию (черно-белую Muscle), так и красно-черную, эстетически совместимую с материнскими платами Republic of Gamers компании ASUS.

AXP-200R имеет шесть тепловых трубок, толстые никелированные ребра радиатора и поддерживает установку вентилятора до 150 мм в диаметре, для чего в комплекте есть специальное крепление. Также заявлена поддержка всех современных процессорных сокетов.

Комплектация

Кулер Thermalright упакован в традиционную для этого производителя безликую большую коробку из простого картона с минимумом надписей на ней. Внутри, как в тортике, слоями уложена следующая «начинка»: 140-мм вентилятор, бумажный пакет с комплектацией и сам радиатор. Помимо крепежных элементов, мы также нашли наклейку, термопасту, и подробную инструкция. Все компоненты AXP-200R имеют превосходное качество исполнения.

Упаковка Thermalright AXP-200R

Упаковка Thermalright AXP-200R

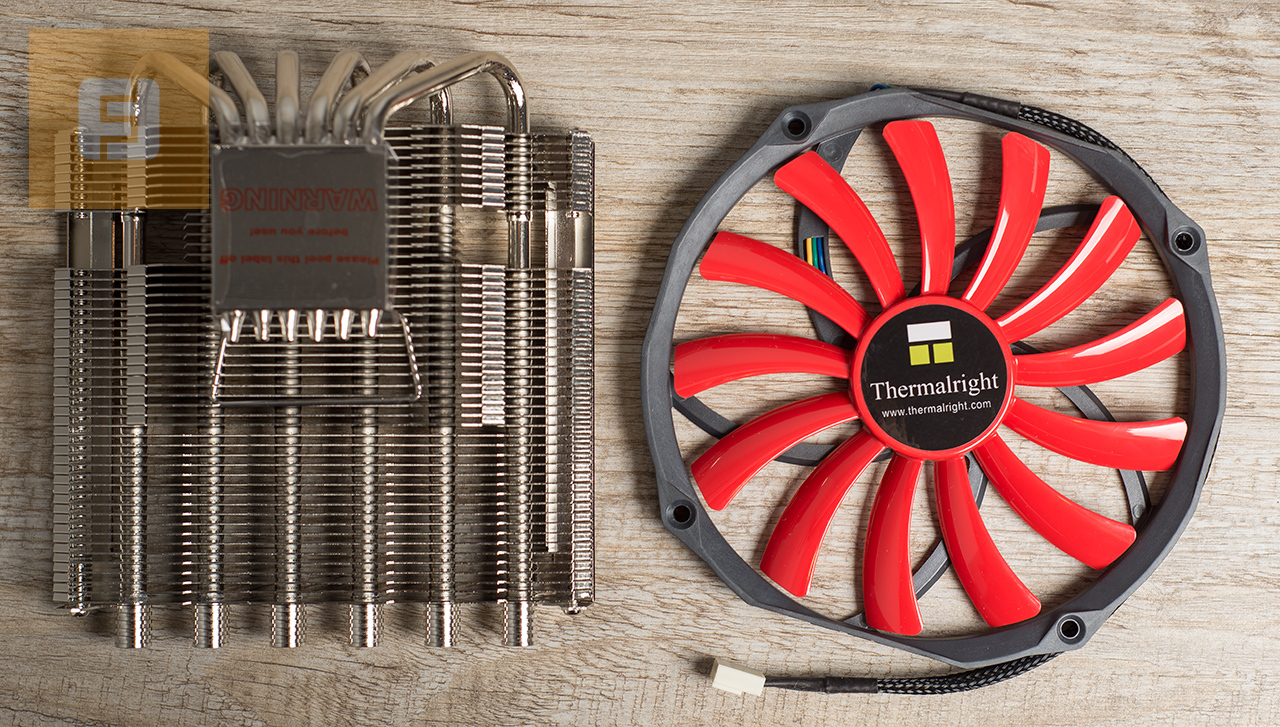

Комплект поставки Thermalright AXP-200R

Комплект поставки Thermalright AXP-200R

Конструкция и установка

На фоне конкурентов радиатор выглядит воистину большим, а также имеет немалый вес. Вся конструкция подвешена над основанием и держится на шести теплотрубках с двумя подпорками. Ребра радиатора в количестве 50 штук имеют сложную двухступенчатую форму. Трубки равномерно пронизывают пластины по всей площади радиатора. Зазоры между пластинами достаточно большие. В ребрах предусмотрено два отверстия для подвода отвертки к крепежным винтам (они уже установлены на радиаторе).

В комплекте идет 140-мм вентилятор, оснащенный 13 лопастями кроваво-красного цвета. Он крепится к радиатору на 4 винтах. Кабель питания не очень длинный, но имеет тканевую оплетку.

Основание AXP-200R отполировано до зеркального состояния. Отпечаток термопасты получился чуть усиленным в центре, но без выпуклости, присущей подошвам кулеров Thermalright.

Основание Thermalright AXP-200R

Основание Thermalright AXP-200R

С установкой придется повозиться подольше, чем в случае со всеми предыдущими кулерами. Немалое количество винтиков, планочек и прочих мелочей может поначалу запутать пользователя. Вооружитесь инструкцией! Тут главное — выбрать только то, что нужно для установки для конкретного сокета. Сначала при помощи стоек винтов и бекплейта крепится металлическая рамка, а уже к ней при помощи двух винтов крепится зажимная пластина, придавливающая основание к теплораспределительной крышке процессора. Несмотря на большие размеры, кулер в нижней части достаточно узок для того, чтобы не задевать элементы на материнской плате.

Но осталась другая неприятная особенность — кулер скользит по поверхности процессора даже при сильном затягивании всех винтов.

Тестирование

Все представленные кулеры имеют существенные отличия, но относятся к одному классу. Кто из них покажет лучшие результаты? Пора приступать к тестированию.

Gamer Storm Gabriel, Noctua NH-L9a, Gelid Slim Hero, Thermalright AXP-200R

Gamer Storm Gabriel, Noctua NH-L9a, Gelid Slim Hero, Thermalright AXP-200R

Тестовый стенд и методика тестирования

Для проверки кулеров мы использовали открытый тестовый стенд следующей конфигурации:

Процессор — AMD A10-5800К
Материнская плата — ASUS F2 A85-V Pro
Оперативная память — DDR3 ADATA, 2x 4 Гбайт
Накопитель — OCZ Agility 3, 360 Гбайт
Блок питания — LEPA G1600, 1600 Вт
Операционная система — Windows 7 Максимальная х64

Процессор AMD A10-5800К работает на частоте 3800 МГц (4200 МГц в Boost-режиме). Сверх своего турборежима он разгоняется еще на 200 МГц. Мы протестировали кулеры в двух частотных диапазонах: при 4000 МГц и 4400 МГц. Кулеры «восседали» на процессоре при помощи комплектных креплений.

Процессор нагружался при помощи утилиты LinX и FurMark. Тесты всех кулеров проводились в трех режимах: на минимальных, средних и максимальных оборотах вентиляторов. Тест считался пройденным успешно, если температура процессора не достигала запредельного значения и не срабатывал троттлинг. Температура в помещении составляла 23 градуса по Цельсию. Уровень шума при работе вентиляторов также замерялся в трех режимах и фиксировался на расстоянии один метр от тестового стенда.

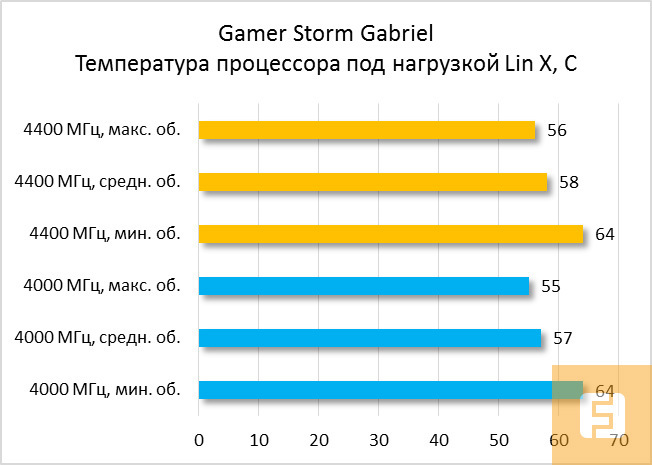

Результаты тестирования

Перед тем, как нагрузить процессор, посмотрим на его температуру в состоянии простоя.

Температура процессора в простое

Температура процессора в простое

Замеры температуры зафиксировали разницу в три градуса Цельсия между самым компактным и самым большим кулерами.

Все четыре кулера справились с охлаждением во всех режимах тестирования. Температура находилась на приемлемом уровне даже при минимальных оборотах вентиляторов. NH-L9a оказался наименее эффективным, а вот AXP-200R, наоборот, лучше всех справился с охлаждением далеко не самого «холодного» CPU. С большим запасом (около 10 градусов по Цельсию) он опередил всех своих конкурентов. Даже в самом тяжелом режиме, при минимальных оборотах вентилятора, температура процессора находилась в районе 50 градусов по шкале Цельсия, тогда как у NH-L9a этот показатель составил около 70 градусов.

Gamer Storm Gabriel и Slim Hero показали средние, но схожие друг с другом результаты.

При этом никаких претензий ни к одному из кулеров у нас не возникло. Каждый из участников тестирования справился с поставленной задачей ровно настолько, насколько им позволил это сделать их охлаждающий потенциал, который, в свою очередь, зависит как от количества тепловых трубок, так и от размера самого радиатора.

Перейдем к результатам измерения уровня шума испытуемых систем охлаждения.

Уровень шума кулеров

Уровень шума кулеров

Gamer Storm Gabriel и Thermalright AXP-200R оказались чуть более шумными, чем два остальных кулера. На слух эта разница почти не ощутима, но даже на максимальных оборотах вентиляторов звуковое давление по нашим ощущениям оставалось в пределах комфортного.

Заключение

Подводя итоги, отметим, что нам удалось выявить лидеров в трех категориях: эффективность, цена и размер.

Если вам важны сверхкомпактность и качество, то, безусловно, стоит обратить внимание на Noctua NH-L9a. Это компактный, тихий и эффективный кулер для охлаждения не очень горячих процессоров.

Если объем корпуса компьютера позволяет установить нечто более габаритное, то здесь свой выбор следует остановить в пользу AXP-200R. Он прекрасно справляется с охлаждением и также имеет отличное качество исполнения. Правда, его стоимость достаточно сильно кусается. Конкуренты стоят заметно дешевле. В общем, AXP-200R — абсолютный победитель сегодняшнего тестирования.

При необходимости сэкономить рубль-другой можно смело обратить внимание на Gabriel и Slim Hero. Они также показали хорошие результаты охлаждения.

Выявленные в результате изучения кулеров недостатки нельзя назвать существенными, поэтому каждый из них обязательно найдет своего покупателя.
