99-й вал. Обзор трех материнских плат ASUS: X99-A, X99-S и X99-PRO

Тестовая лаборатория уже знакомила вас, уважаемые читатели, с флагманской моделью ASUS X99-DELUXE. Сейчас же в одном большом обзоре я предлагаю изучить возможности всех остальных членов уже достаточно большой «семьи», а именно материнских плат X99-A, X99-PRO и X99-S. Сразу же скажу, что эти устройства имеют множество общих черт, ибо при их создании использовались одни и те же наработки. Однако в то же время каждая плата в отдельности может похвастать и чем-то особенным.

Технические характеристики

Таковы реалии российского рынка комплектующих, а также идеология позиционирования самой платформы, что материнская плата начального уровня на базе чипсета X99 Express стоит порядка 15 000 рублей. Это ASUS X99-A. Модели X99-PRO и X99-S имеют приблизительно одинаковую цену. И во всех случаях рассматриваемые сегодня устройства стоят заметно дешевле ASUS X99-DELUXE — безоговорочного лидера линейки.

Как всегда, для ознакомления прилагаю блок-схему нативных возможностей набора логики X99 Express. В принципе, это самый навороченный чипсет Intel на сегодняшний день. Вкупе с процессорами Haswell (особенно 8-ядерными) он позволяет изготавливать по-настоящему функциональные материнские платы. Однако инженеры ASUS не стесняются использовать дополнительные контроллеры для увеличения и без того большого количества всевозможных портов и интерфейсов.

Все три материнские платы в продаже можно найти вот в таких однотипных картонных коробках. Тайванцы из ASUS уже давно экономят на упаковке. По-настоящему красочную и привлекательную «обертку» имеют только устройства серии ROG. Но самое главное — это то, что лежит внутри, ведь правда?

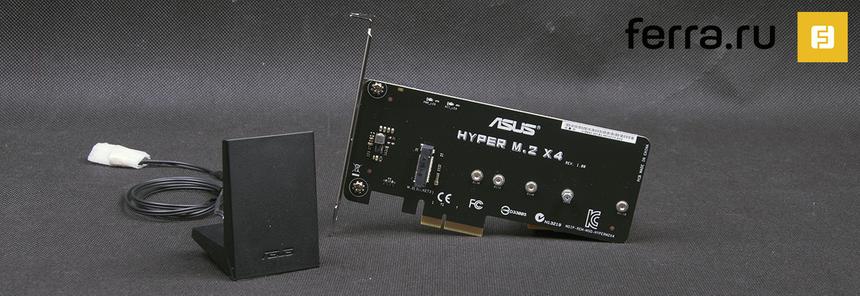

У всех трех материнских плат достаточно однотипный комплект поставки. На этом фоне разве что выделяется модель с приставкой PRO. У нее, помимо стандартного набора из всякой макулатуры, диска с драйверами и утилитами, SATA-кабелей, SLI-мостиков и заглушки на I/O-панель, присутствует внешняя антенна для беспроводного модуля Wi-Fi/Bluetooth и дискретная PCI Express x4 карта Hyper M.2 X4, в которую можно установить M.2-накопитель любого форм-фактора. Странно, почему такого набора нет у X99-S, ведь эта плата оснащена именно разъемом PCI Express x4.

ASUS X99-A

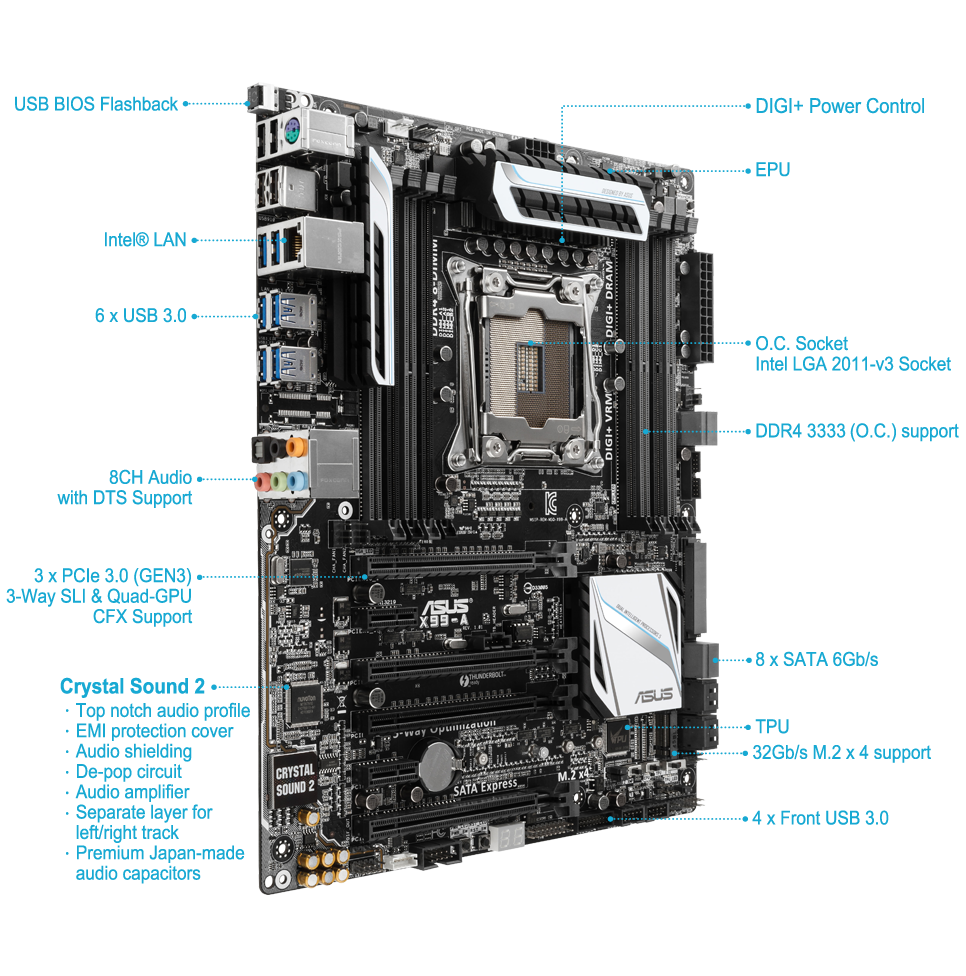

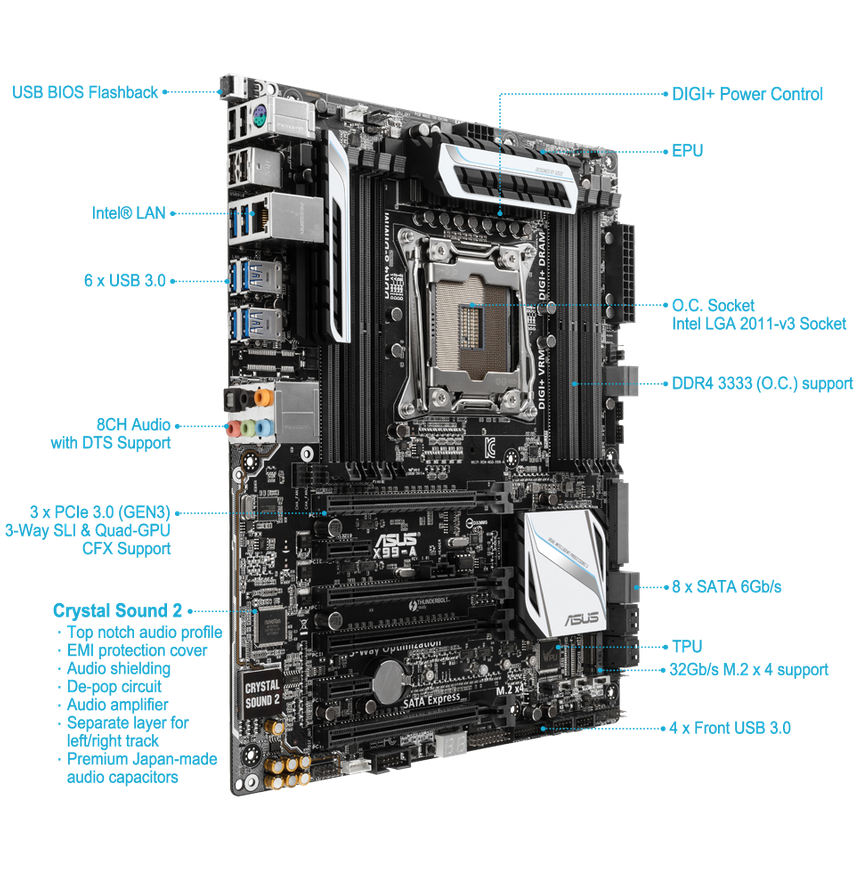

Перейдем непосредственно к знакомству с материнскими платами. Будем действовать по алфавиту. X99-A — это начальная модель ASUS в линейке X99-устройств. Однако даже такая плата способна полностью «прокачать» процессор Haswell-E и реализовать все набортные возможности системной логики Intel. Собственно говоря, ниже представлено изображение с описанием всех функциональных, технологических и маркетинговых возможностей обозреваемого устройства.

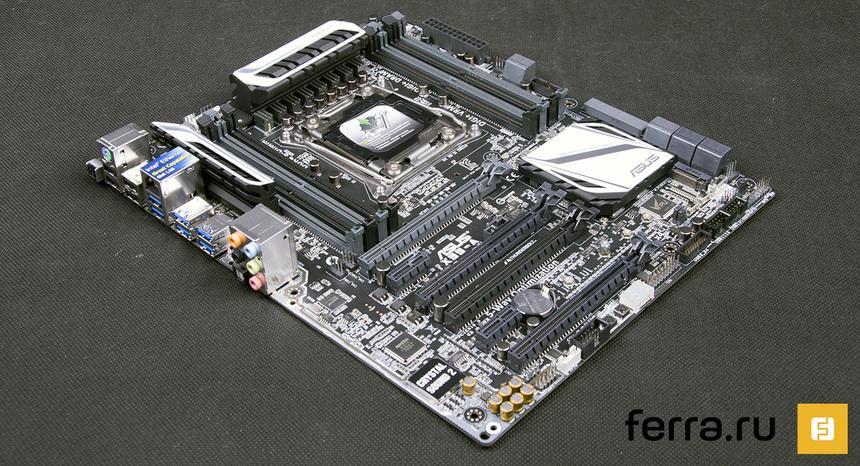

Плата выполнена согласно форм-фактору ATX. Как всегда, в случае с X99 Express и процессорами Haswell-E приходится мириться с тем, что половину площади текстолита занимают слоты DIMM для оперативной памяти DDR4 и сам сокет LGA2011-v3. Во всех материнских платах ASUS используется усиленное процессорное гнездо — так называемые OC Socket. От обычного разъема он отличается увеличенным числом контактов. Впрочем, более подробно я расскажу об этом, когда буду описывать результаты разгона материнских плат ASUS.

Форм-фактор ATX позволил развести сразу шесть слотов расширения: четыре PCI Express x16 и два PCI Express x1. Схема работы PEG-портов (в зависимости от используемого центрального процессора) описана в таблице ниже.

В принципе, разводка выполнена достаточно грамотно. Расположение PEG «заточено» под установку массивов видеокарт. В итоге можно интегрировать даже три трехслотовых графических ускорителя.

Компоновка элементов на плате настолько плотная (все-таки, на мой взгляд, идеальный типоразмер для X99 Express — это E-ATX), что часть элементов пришлось распаять на оборотной стороне печатной платы. Это относится, например, к чипу TPU. Часть элементов питания центрального процессора дополнительно охлаждается металлической пластиной. К тому же она увеличивает жесткость конструкции.

Основная подсистема питания состоит из восьми фаз. Тут надо отметить, что все решения ASUS X99 имеют схожую схемотехнику. На самом деле, такого числа элементов питания вполне достаточно как для оверклока CPU в домашних условиях для системы, работающей в режиме 24/7/365, так и для кратковременного экстремального разгона.

Подсистема питания охлаждается при помощи небольшого радиатора. Есть второй радиатор, расположенный ближе к I/O-панели. Сам чипсет охлаждается достаточно габаритной металлоконструкцией. И это с учетом того, что современная логика выделяет очень мало тепла.

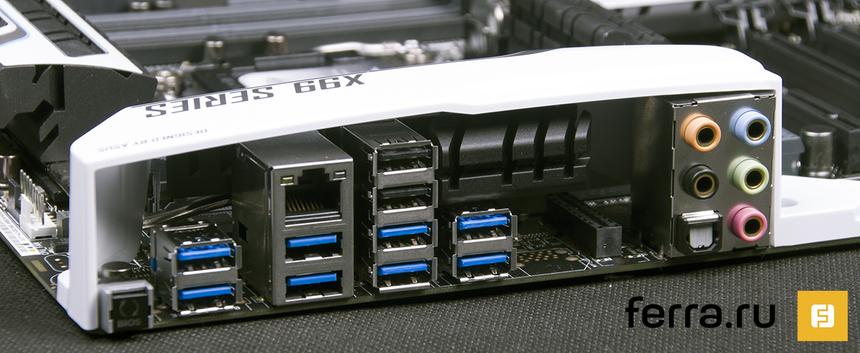

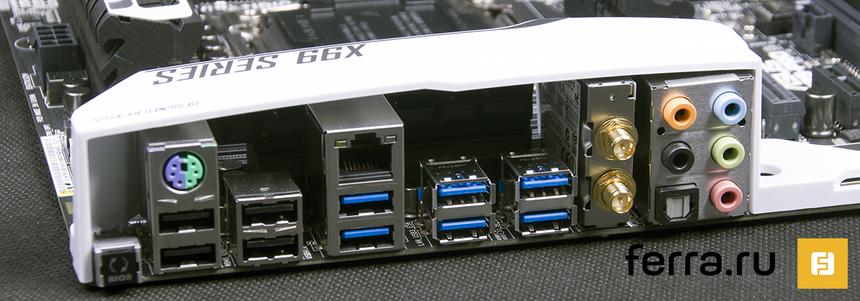

Панель ввода-вывода выглядит пустовато. Пользователь может рассчитывать на шесть портов USB 3.0 и четыре USB 2.0. Присутствует доисторический, но временами такой полезный PS/2. Есть один Ethernet-разъем от гигабитного контроллера Intel I218-V. Наконец, в наличии оптический S/PDIF и пять 3,5-мм разъемов типа jack. Сюда же инженеры внедрили хорошо знакомую клавишу USB BIOS Flashback, позволяющую обновить прошивку материнской платы даже в выключенном состоянии.

Модель X99-A оснащена восемью портами SATA 3.0. Одна колодка с двумя разъемами распаяна очень далеко, в районе разъемов DIMM. Есть и SATA Express. Отмечу, что чипсетный RAID поддерживают только шесть портов. Они сделаны из черного пластика.

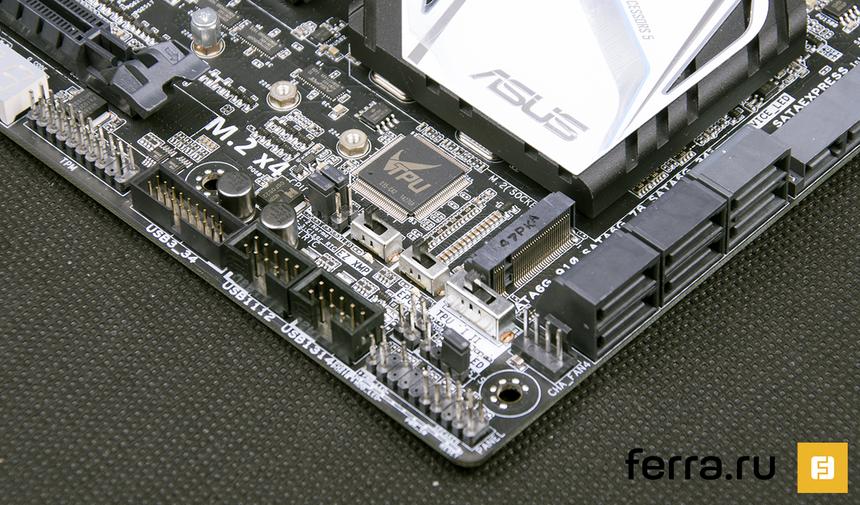

Разъем M.2 реализован на базе шины PCI Express x4. Следовательно, его максимальная пропускная способность составляет ни много ни мало 32 Гбит/с. Поддерживается установка твердотельных накопителей форм-факторов 2242, 2260, 2280 и 22110.

Однако существуют ограничения. Когда используется разъем M.2, то будет недоступен слот PCI Express x16 #4. Это если использовать 8-ядерный центральный процессор. В случае с Core i7-5820K, который имеет 28 линий PCI Express 3.0, будет отключен не только слот PCI Express x16 #4, но и урезан до режима х8 разъем PCI Express x16 #3.

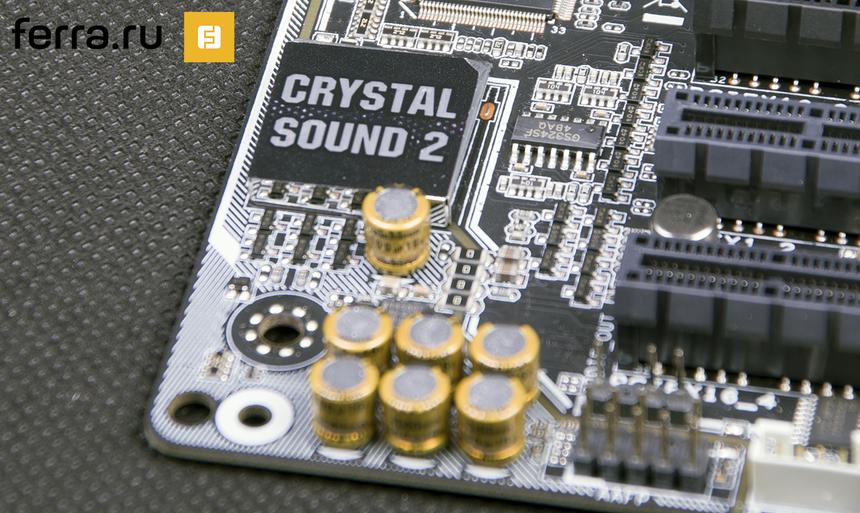

В X99-A используется звуковая подсистема Crystal Sound 2, основанная на кодеке Realtek ALC1150.

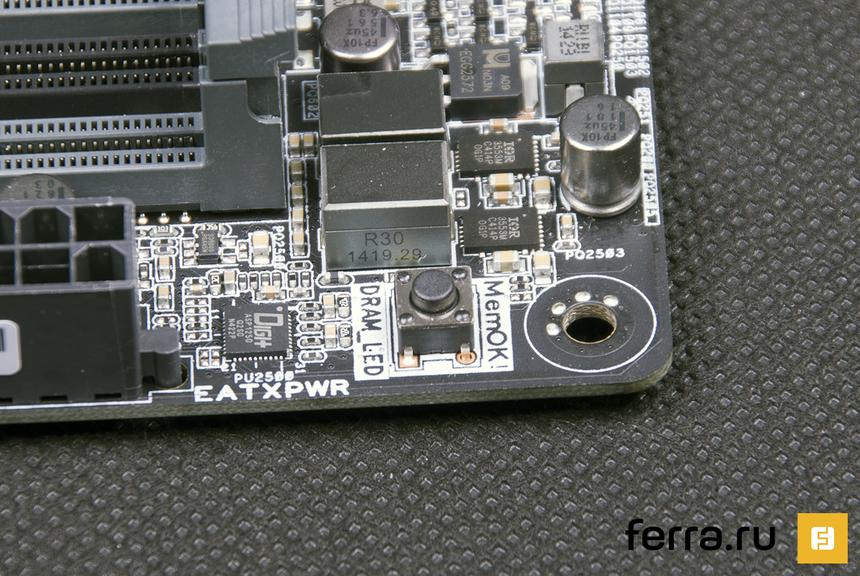

Есть и внешние органы управления. В наличии как тривиальные клавиши включения/перезагрузки системы и MemOK!, а также тумблеры TPU, EPU и EZ_XMP. Первый переключатель имеет три положения: «выкл», «I» (авторазгон за счет увеличения множителя) и «II» (авторазгон за счет увеличения частоты тактового генератора). Тумблер EPU активирует энергосберегающие функции материнской платы. А EZ_XMP включает/отключает одноименный профиль оперативной памяти, если таковой имеется.

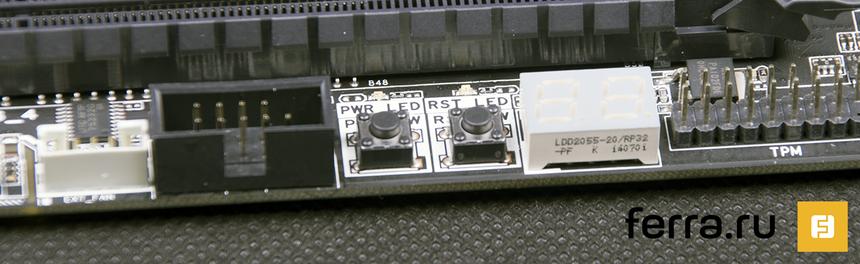

Нашлось местечко и для индикатора POST-сигналов.

ASUS X99-PRO

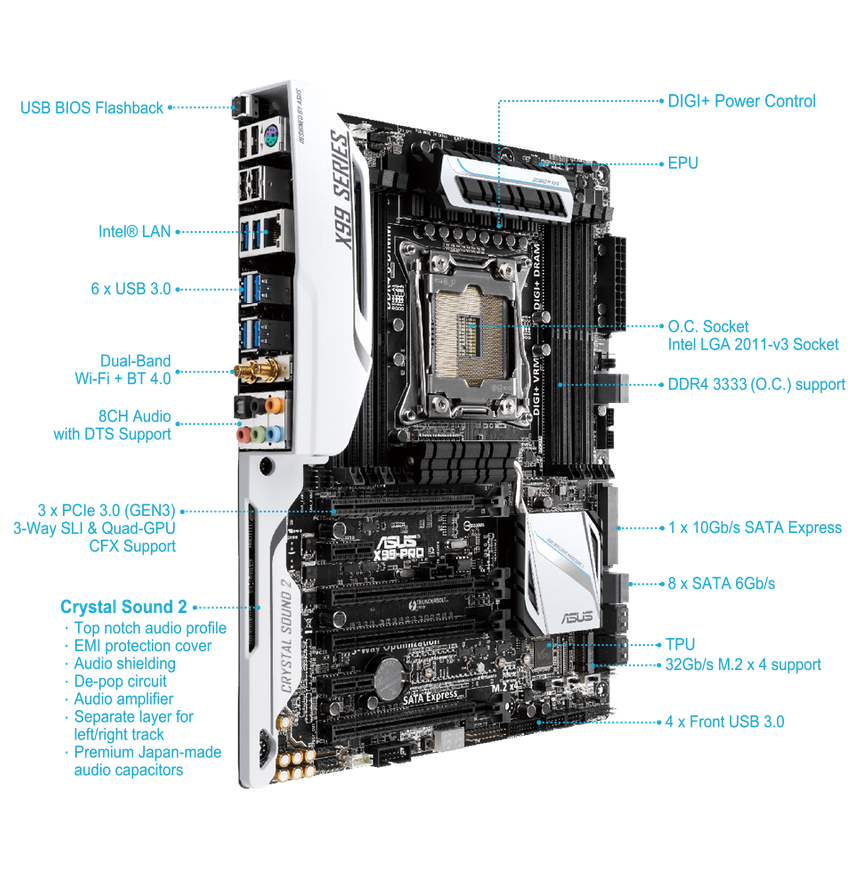

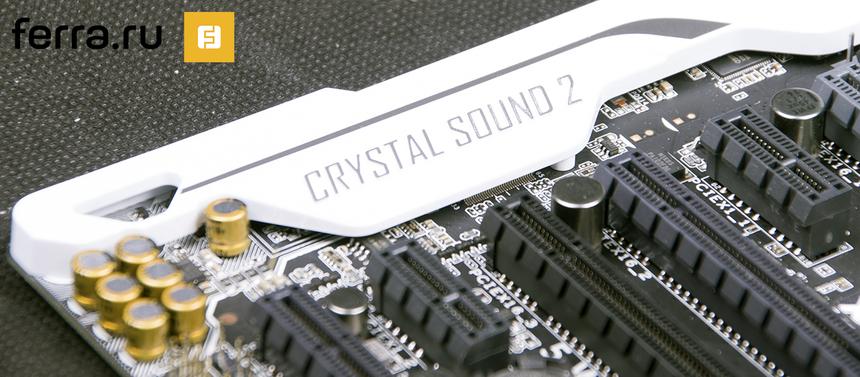

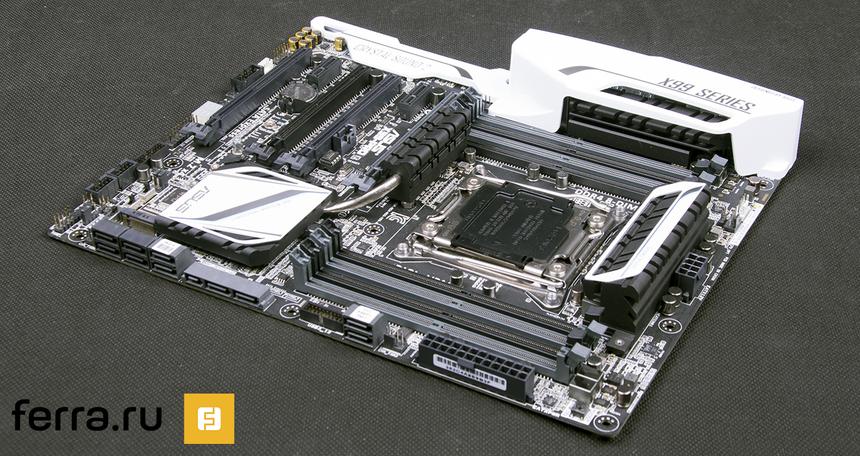

Модель X99-PRO имеет схожую с X99-A разводку компонентов — точнее, идентичную. Однако платы достаточно заметно различаются визуально, ибо «прошка» имеет декоративный пластиковый кожух, накрывающий I/O-панель и звуковую подсистему Crystal Sound 2.

Еще одно отличие — присутствие дополнительного радиатора, который соединяется с чипсетным за счет медной теплотрубки. Можно было бы предположить, что в X99-PRO интегрирован дополнительный мост PLX. Однако это не так, ибо PEG-порты, а также другие завязанные на шине PCI Express интерфейсы работают в тех же режимах. Данное охлаждение носит, на мой взгляд, эстетический характер, так как чипсету для стабильной работы не требуется подобный контур. Хотя, будучи прикрытым несколькими далеко не холодными видеокартами, он может и будет сильно греться.

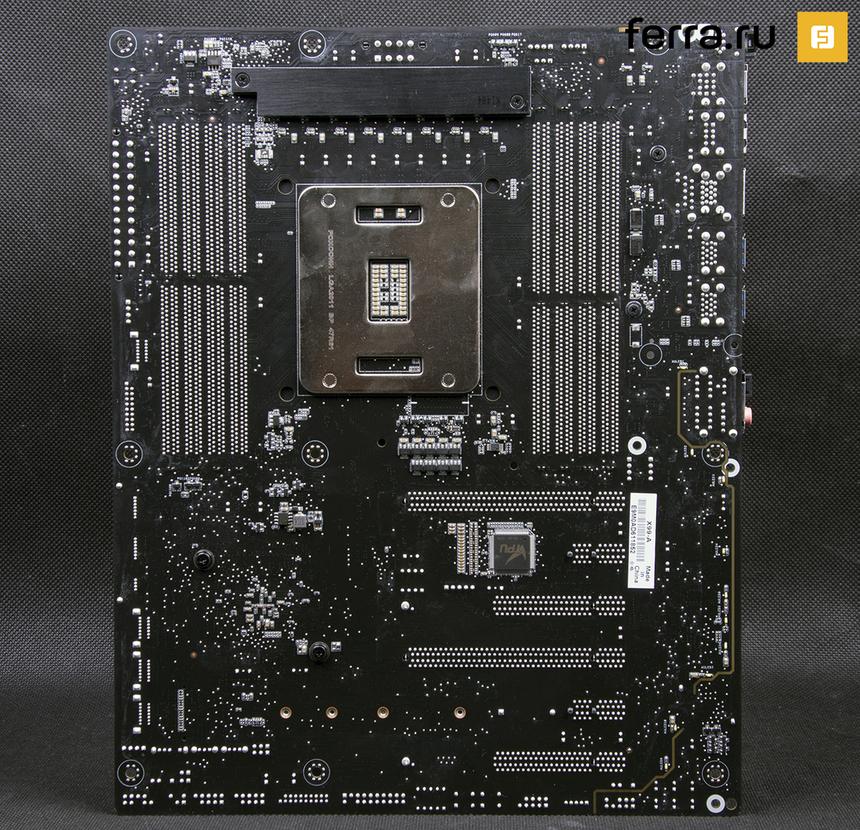

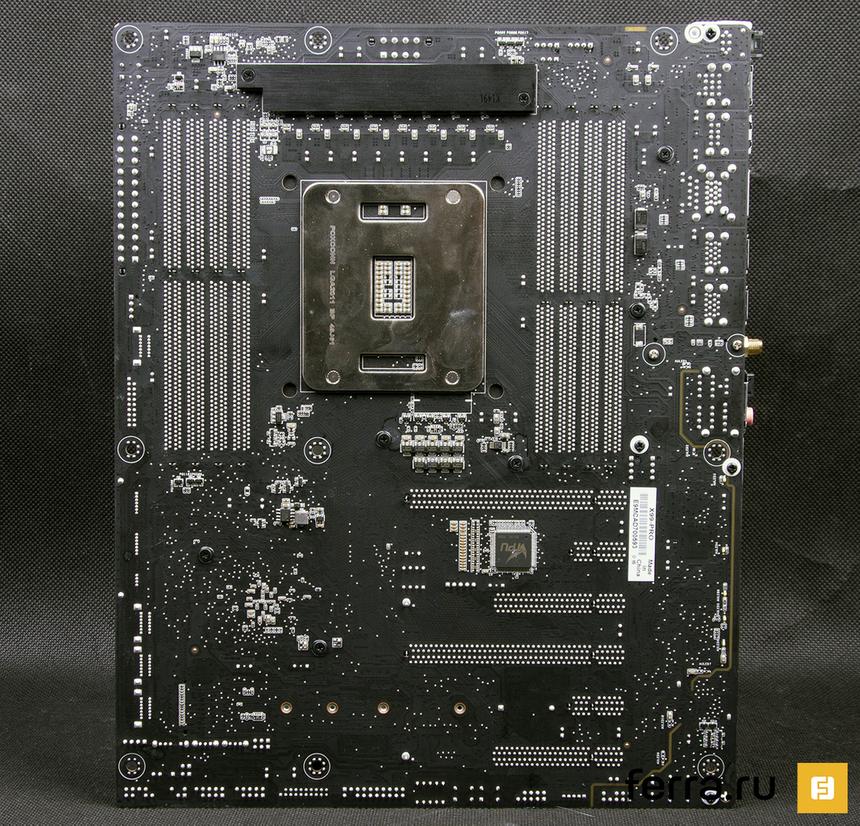

Оборотная сторона как две капли воды схожа с бекплейтом X99-A.

Подсистема питания состоит из привычного набора элементов. Управляет ими контроллер Digi+ VRM ASP1257.

А вот и еще одно изменение. X99-PRO оснащена модулем беспроводной связи. В итоге на I/O-панели разведены разъемы для подключения внешних антенн. Внимательный читатель наверняка обратил внимание на тот момент, что у X99-A это пространство пустует, однако видно посадочное место для пайки.

«Прошка», как и X99-A, имеет достаточно сложную схему разводки линий PCI Express. Как известно, сам чипсет оснащен всего восемью линиями этого интерфейса. Однако на плате распаяны два слота PCI Express x1. Контроллеры ASMedia ASM1042 (дополнительные порты USB 3.0) Intel i218-V (гигабитная сеть) задействуют еще три линии. Плюс разъем SATA Express задействует еще две линии PCI Express. В итоге получается, что для реализации всех слотов требуется сразу 11 линий, а чипсет имеет только восемь. Как быть?

Есть два пути. Первый — самый простой, но и более дорогой. Это использование дополнительного моста PLX. Как правило, данное решение используется в сверхдорогих устройствах. Второй способ более замороченный, но бесплатный — использовать технологию Flexible IO, которая позволяет включать одни порты и отключать другие.

Так, если слот PCI Express x4 будет работать в полноценном режиме, то на плате не будут доступны порты USB 3.0, реализованные за счет контроллера ASMedia ASM1042, а также один из портов PCI Express x1. Есть и другой вариант. Когда слот PCI Express x4 будет работать в режиме х1, то и USB 3.0, и PCI Express x1 будут доступны.

ASUS X99-S

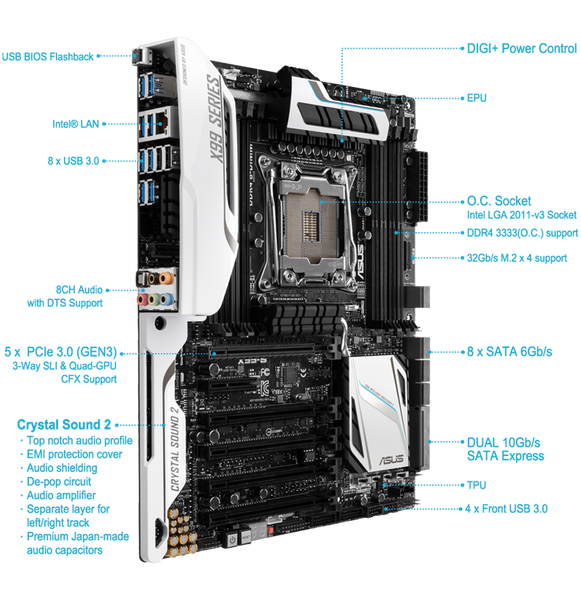

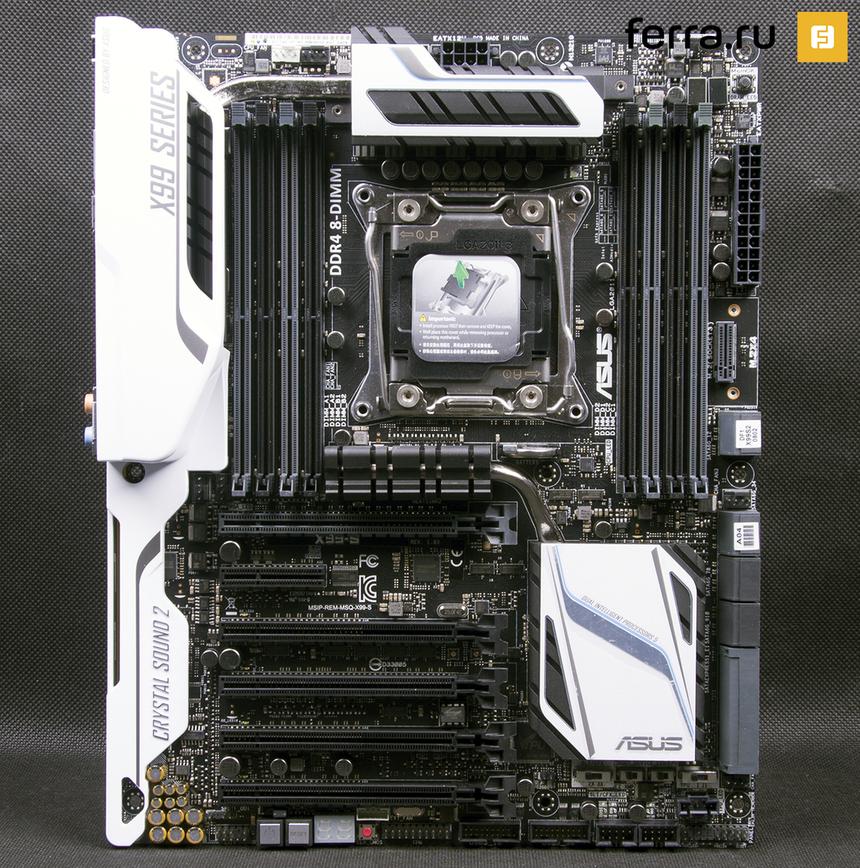

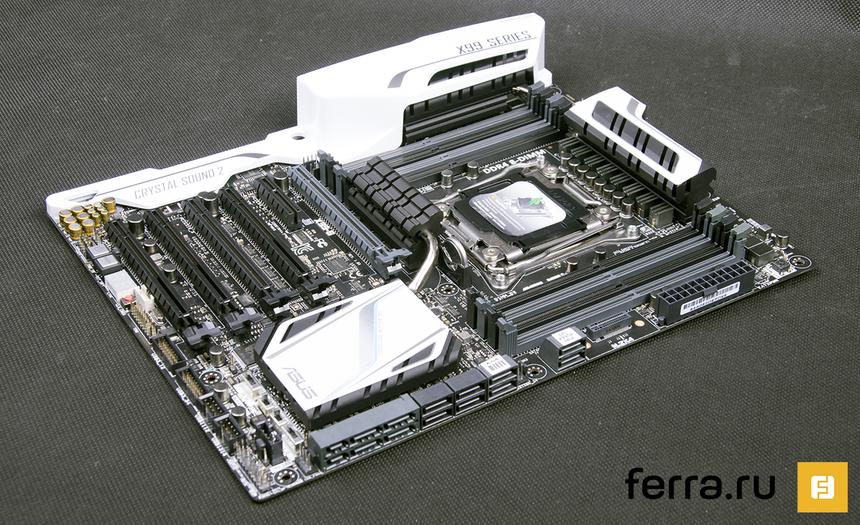

А вот X99-S заметно отличается от рассмотренных ранее материнских плат. Например, сразу же бросается в глаза наличие пяти разъемов PCI Express x16. К тому же плата может похвастать двумя портами M.2.

У X99-S реализована несколько иная система PEG-портов. При использовании центрального процессора Haswell-E с 40 линиями PCI Express четыре из пяти могут работать по схеме x16+x8+x8+x8, чего, в принципе, вполне достаточно для сборки системы на базе массивов видеокарт Quad SLI и Quad CrossFire. Однако, если в системе будет использоваться 32-гигабитный порт M.2, то PEG-разъемы будут работать только в режиме х8+х8+х8. Данная функция настраивается в BIOS материнской платы.

Оборотная сторона материнской платы конструктивно схожа с рассмотренными ранее устройствами. Разве что чип TPU распаян в ином месте.

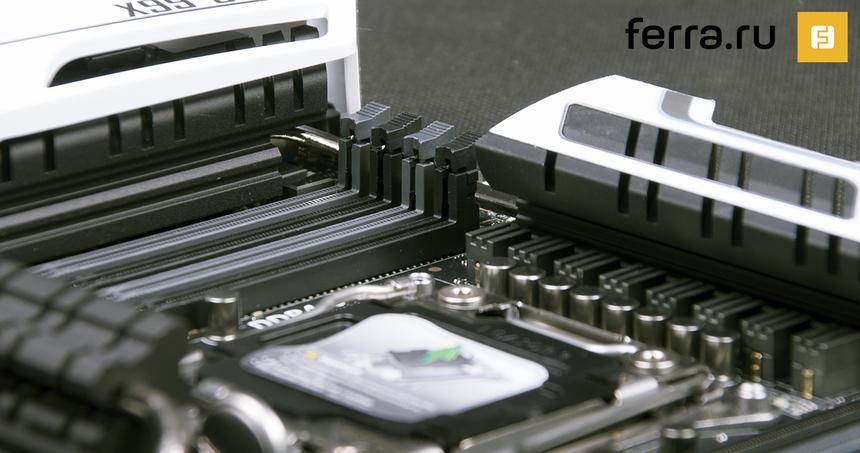

Подсистема питания тоже выполнена в 8-фазном исполнении. Однако, если у X99-A и X99-S радиатор охлаждения, который прикреплен ближе к I/O-панели, играл скорее роль декорации, то теперь система охлаждения превращена в контур за счет соединения элементов медной теплотрубкой. Несколько увеличен и чипсетный радиатор охлаждения.

У X99-S больше USB 3.0 портов — целых восемь штук. Вместо блока с Wi-Fi-антеннами распаян еще один слот M.2. Правда, пластиковый кожух не позволит установить устройства слишком большого размера.

X99-S оснащена сразу двумя портами SATA Express. Как обычно, черным выкрашены те разъемы, которые могут быть использованы при создании массивов RAID. Здесь же распаян еще один порт M.2. Накопитель устанавливается вертикально. Для этого в комплекте поставки идет специальная рамка. За счет этого поддерживаются SSD любого форм-фактора.

Отмечу, что слоты PCI Express x4, USB 3.0 (порты 1 и 2) и SATA Express (1 порт) «завязаны» на одной шине. Следовательно, использование одних разъемов отключает другие коннекторы. И наоборот.

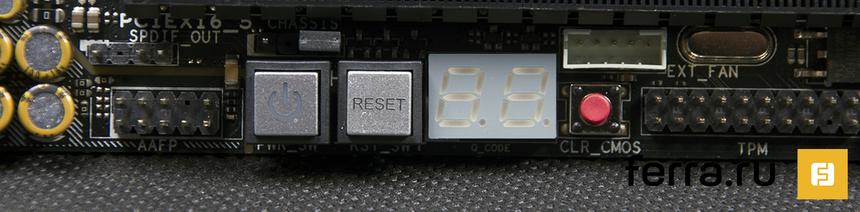

К внешним органам управления добавился тумблер SLI/CFX, который имеет два положения: 2x и 3x.

Программное обеспечение и BIOS

Итак, в сравнении с X99-DELUXE новых программ, а также функций BIOS для трио материнских плат представлено не было. Поэтому не буду повторяться.

Для управления системным блоком прямо из-под операционной системы предназначена комплексная утилита 5-Way Optimization. Она позволяет разгонять такие компоненты, как центральный процессор и оперативную память. Причем для каждого отдельного приложения может быть настроен свой параметр частоты центрального процессора. В этой программе доступны режимы мониторинга температур, скоростей вращения подключаемых к плате вентиляторов и напряжений.

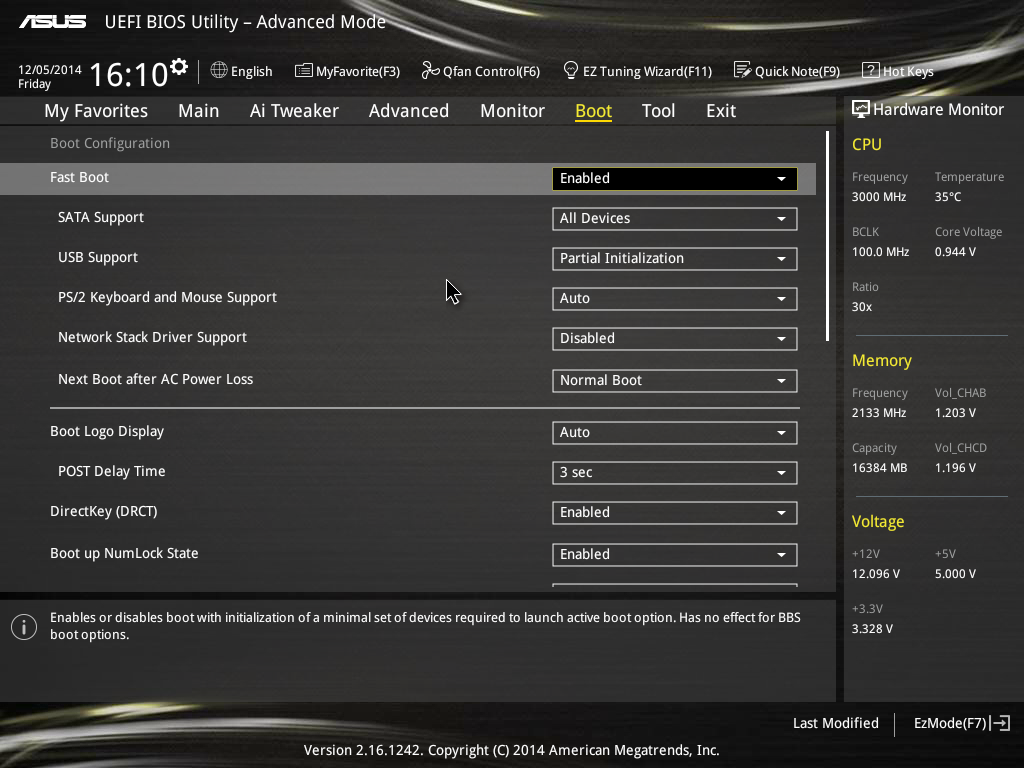

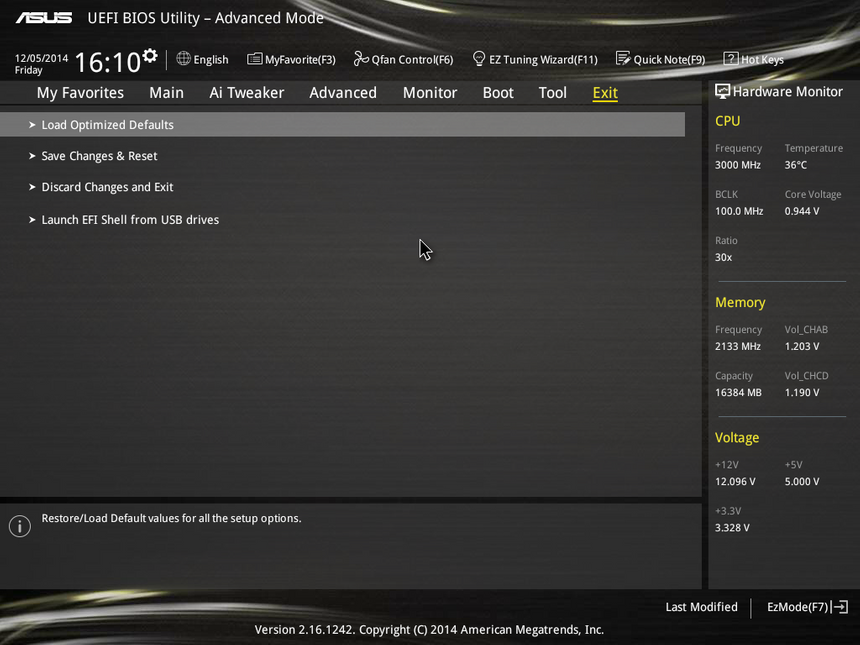

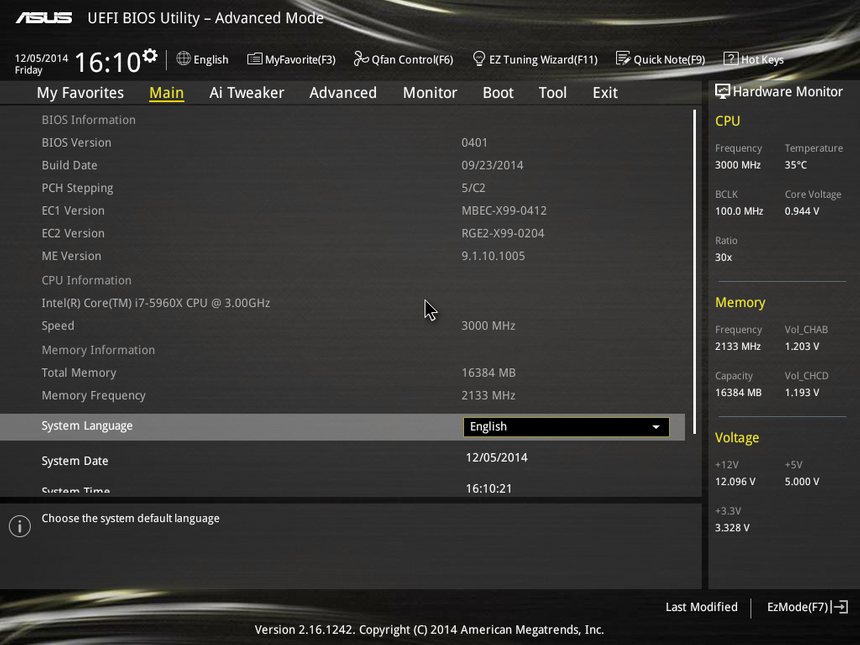

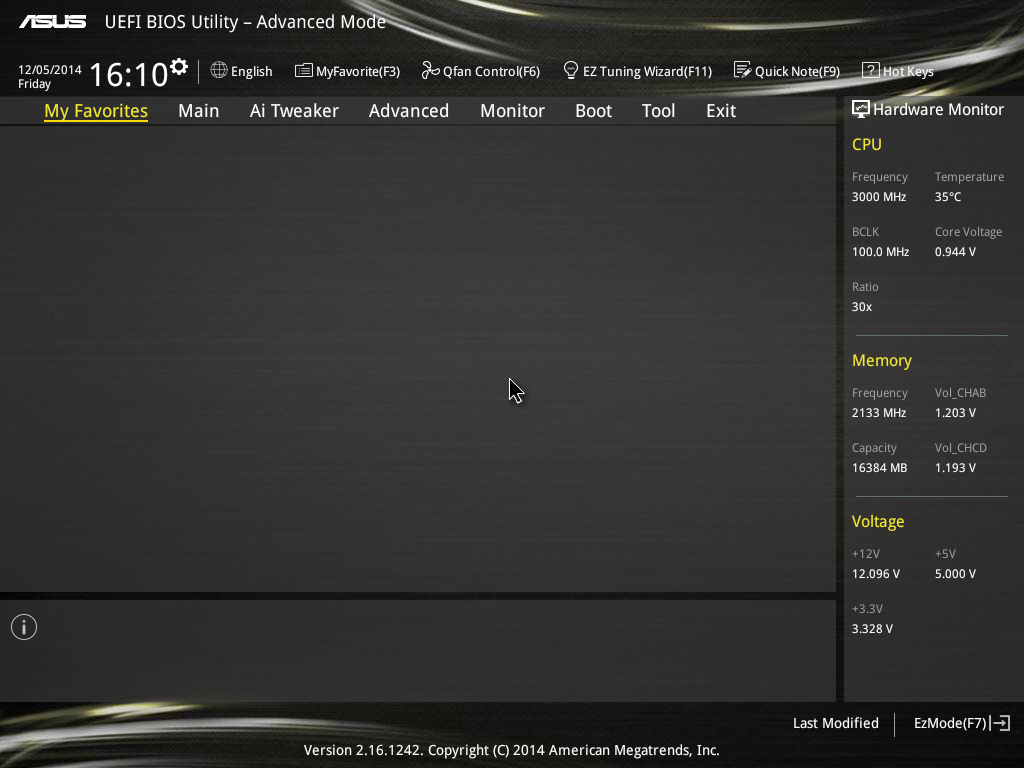

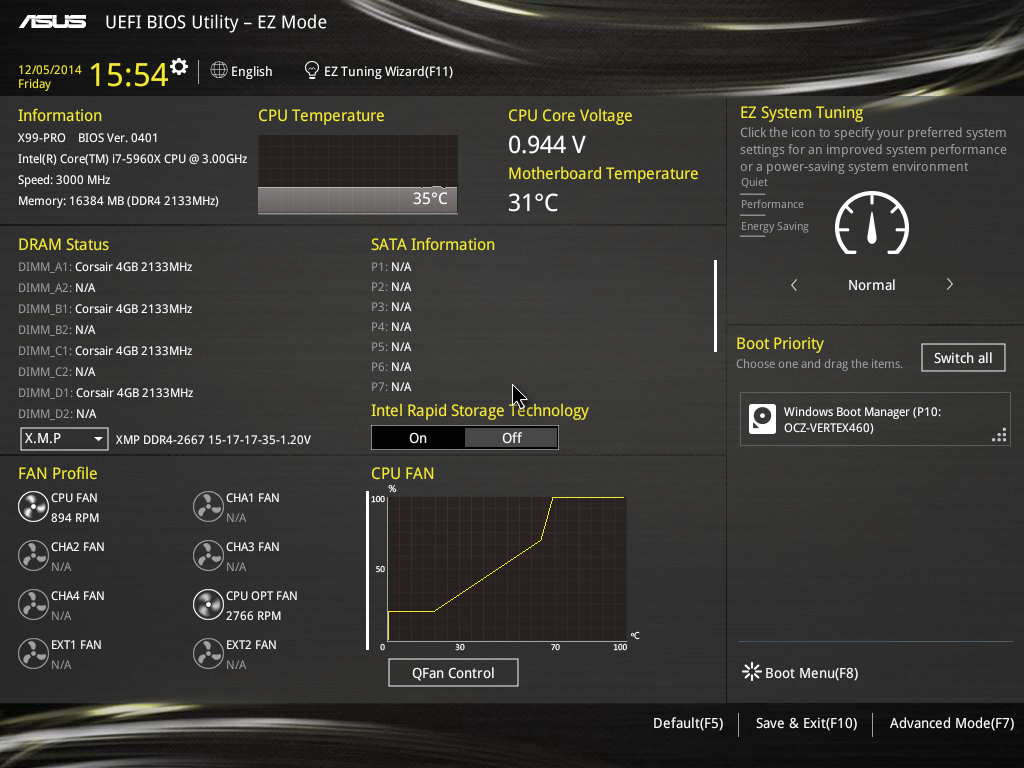

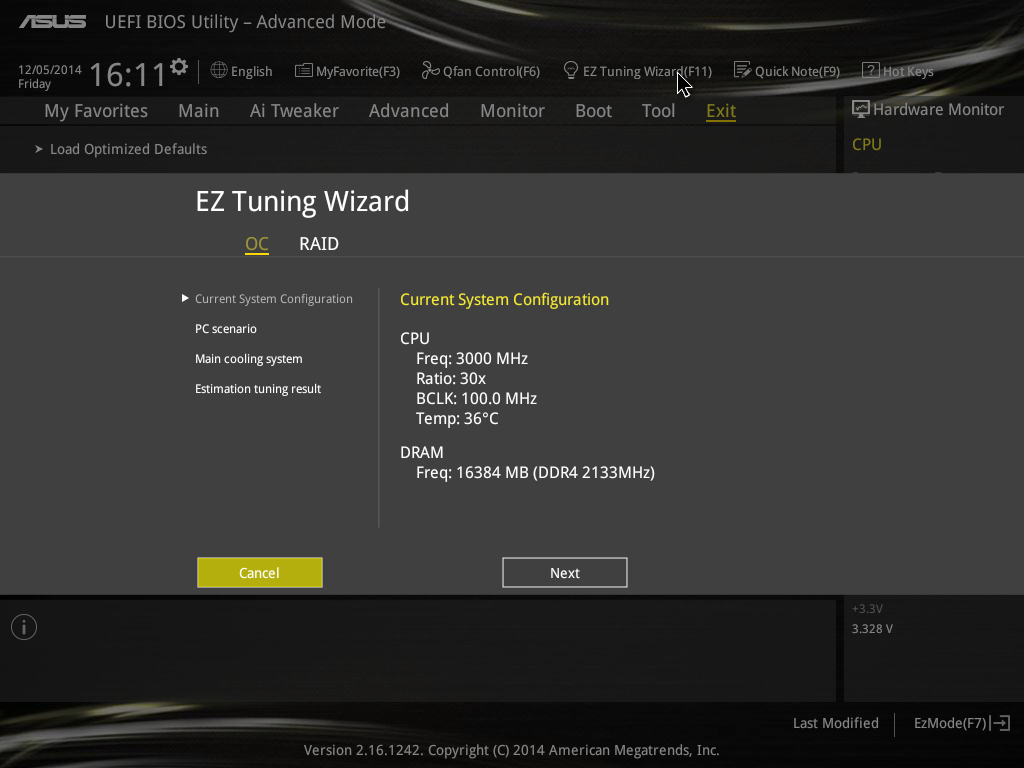

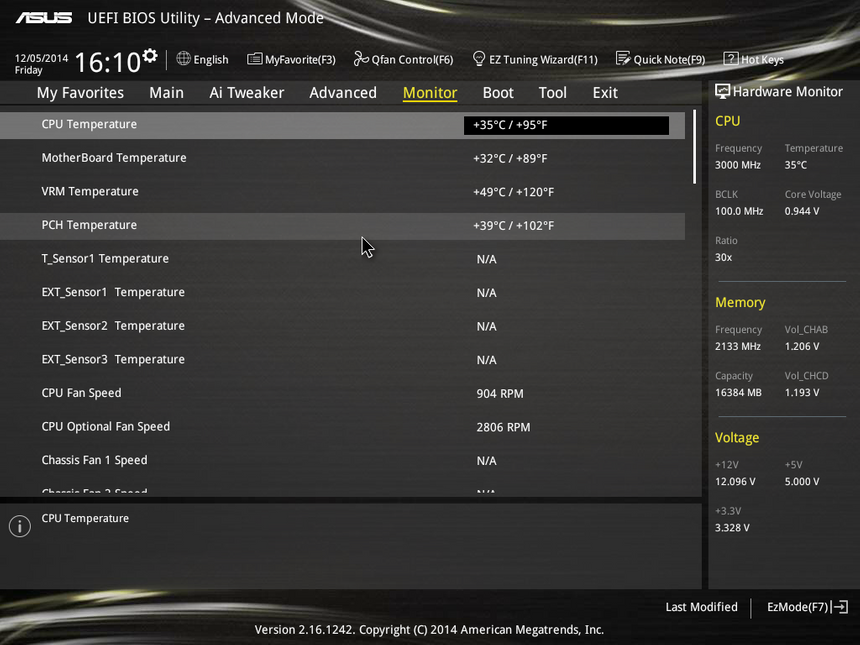

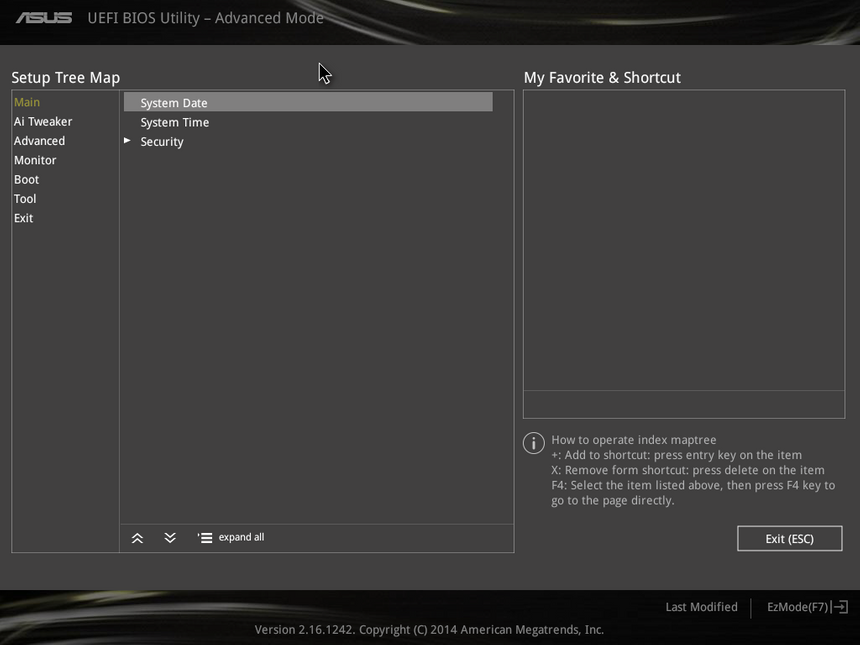

UEFI BIOS Utility, как всегда, изобилует всевозможными настройками по разгону. Все они расположены во вкладке Ai Tweaker. Система работает быстро и стабильно. Нареканий к BIOS у меня нет. Наоборот, прошивки от ASUS можно в какой-то степени считать эталонными.

Тестирование

Уровень производительности платформы вы можете узнать, прочитав мой обзор Core i7-5960X.

Измерения температуры материнской платы производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

Тестовый стенд

• Процессор: Intel Core i7-5960X, 3 ГГц
• Процессорный кулер: ENERMAX LIQTECH 240, Noctua NH-D15
• Видеокарта: NVIDIA GeForce GTX 750 Ti, GAINWARD GeForce GTX 780 PHANTOM GLH
• Оперативная память: Corsair VENGEANCE LPX CMK16GX4M4A2666C15R PK1
• Накопитель: OCZ Vertex 3, 360 Гбайт
• Блок питания: LEPA G1600, 1600 Вт
• Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
• Операционная система: Windows 8.1 х64

Звук

Все три материнские платы оснащены звуковой подсистемой Crystal Sound 2. В ее основе лежит достаточно популярный кодек Realtek ALC1150, возможности которого уже давно известны. Улучшить акустические характеристики призваны специальные японские конденсаторы, экранирование чипа, а также использование операционного усилителя TI R4580I. В принципе, в этом плане материнские платы ASUS X99 ни в чем не уступают своим конкурентам, которые точно также используют Realtek ALC1150. У X99-S и X99-PRO звуковая схема дополнительно прикрыта декоративным пластиковым кожухом, а ее границы очерчены LED-дорожкой, которая светится желтым во время работы материнской платы.

Классическое тестирование RightMark Audio Analyzer запротоколировало, что подсистема Crystal Sound 2 работает очень хорошо. В системе координат бенчмарка, конечно же.

Разгон и проверка на стабильность

Как мы уже успели выяснить, материнские платы оснащены большим количеством функций, позволяющим беспрепятственно разгонять железо. В наличии опция автоматического оверклока центрального процессора и памяти. Она получила название EZ Tuning Wizard. Пользователь может самостоятельно выбрать, какой тип системы охлаждения установлен в его компьютере, а BIOS подберет необходимые частоты, множители и напряжения. Например, для необслуживаемой СВО было принято разогнать центральный процессор на 32% и оперативную память на 14%.

В итоге Core i7-5960X был оверклокнут до 3977 МГц, а «мозги» — до 2447,6 МГц. Если честно, то получилось как-то маловато. Видимо, система разгоняет компоненты ПК с большим запасом. Мои слова подкрепляются тем, что автоматически было выставлено щадящее напряжение в размере 1,2 В. К тому же неясно, почему не был активирован второй профиль XMP, позволяющий работать киту ОЗУ на эффективной частоте 2666 МГц. Так что, на мой взгляд, лучше разгонять компоненты системы вручную, то бишь самостоятельно.

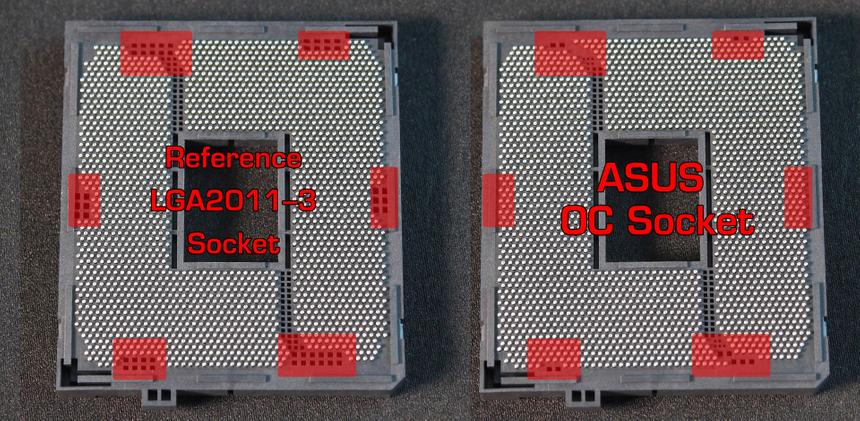

Основная фишка материнских плат ASUS X99 — это наличие так называемого OC Socket. Конструктивно все очень просто. Инженеры ASUS несколько доработали процессорное гнездо LGA2011-v3 и добавили в недостающих местах со стороны пайки несколько дополнительных контактов. В теории OC Socket должен позволить более стабильно работать центральному процессору во время разгона.

Сперва может показаться, что данная фича — маркетинговая. Ведь в данном сегменте материнских плат нет устройств, которые не предлагали бы пользователю возможности стабильного и успешного разгона. Однако на практике я ощутил реальную пользу от OC Socket.

В обзорах, посвященных материнским платам на базе логики X99 Express, мне не раз доводилось оговариваться, что нашей тестовой лаборатории достался не самый удачный в плане разгона центральный процессор. Он имеет откровенно слабый потенциал, а потому с использованием воздушного охлаждения или необслуживаемой СВО приходится довольствоваться не очень высокими частотами. Вот, например, протестированные ранее GIGABYTE GA-X99-UD7 WIFI и MSI X99S GAMING 9 AC смогли «завести» наш Core i7-5960X только на стабильных 4400 МГц при напряжении 1,3 В. А вот все три платы от ASUS спокойно разогнали этот же «камень» до абсолютно стабильных 4500 МГц при все том же параметре VCore! Вот он, плюс от использования OC Socket!

Что касается разгона по шине, то в этом тестовом режиме были продемонстрированы стандартные результаты. Частота опять-таки уперлась в возможности центрального процессора. А именно при CPU Strap x1 скорость работы шины удалось поднять до 105 стабильных мегагерц. При коэффициенте 1,25 — до 132 МГц. А при CPU Strap, равным 1,66, лишь до 167 МГц.

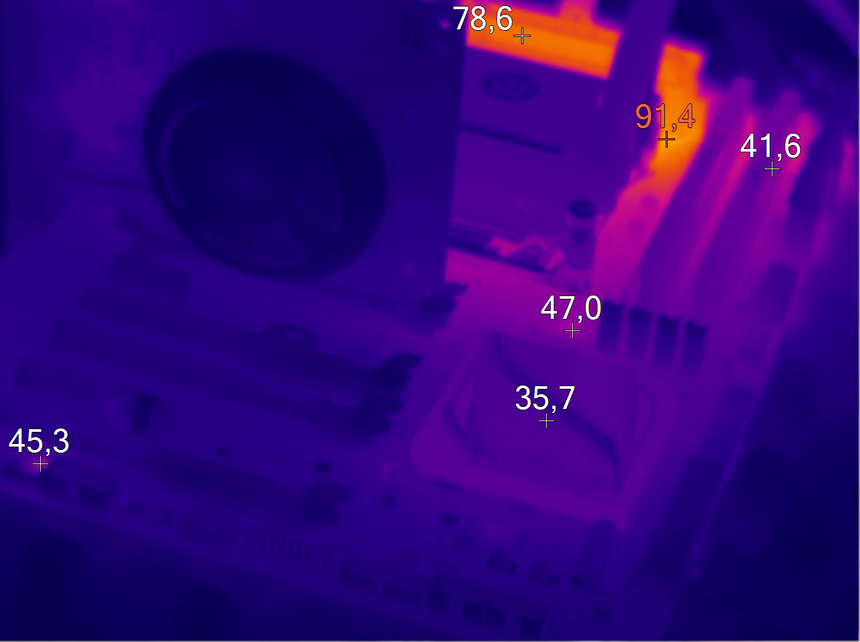

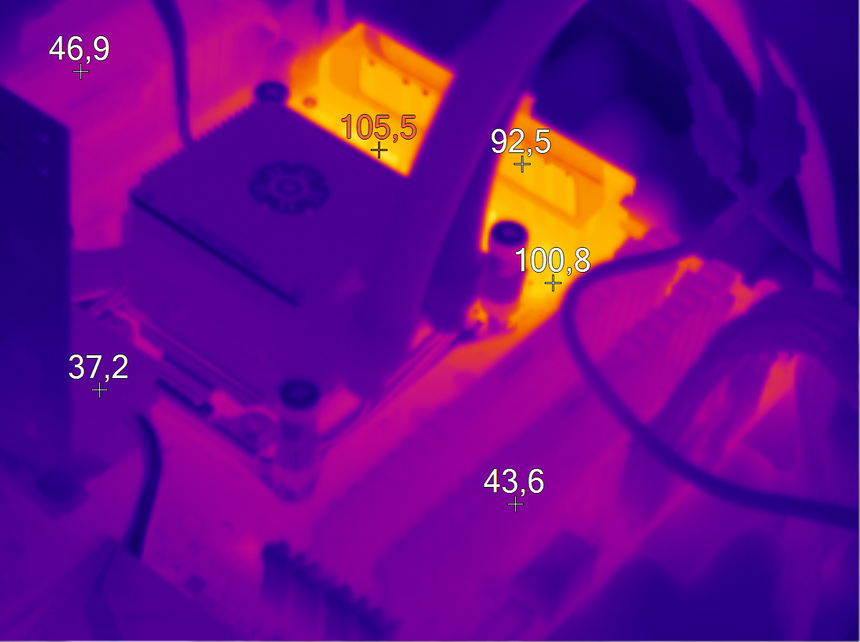

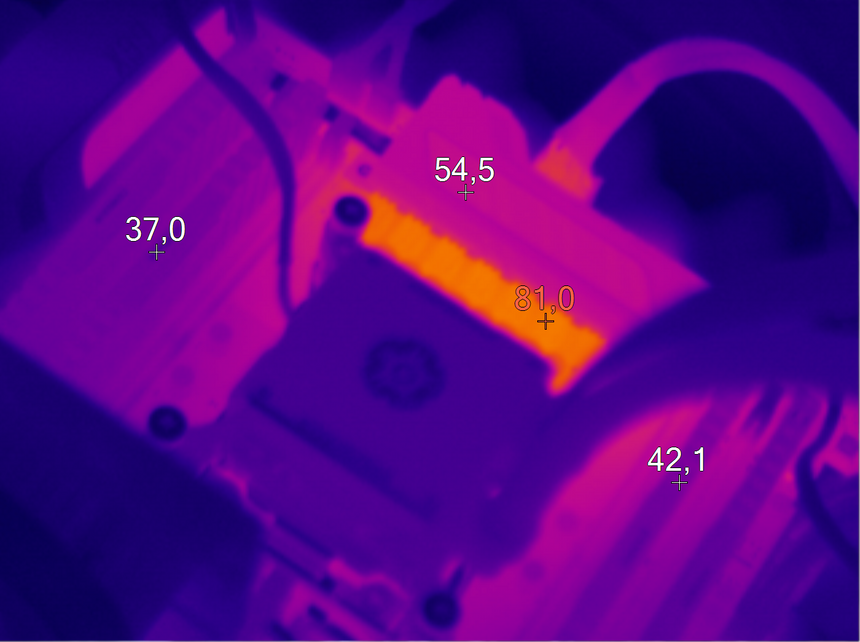

Если вы помните, то, пожалуй, единственным серьезным недостатком ранее протестированной материнской платы X99-DELUXE была очень высокая температура околосокетного пространства, а именно фазы питания CPU во время стресс-тестирования в разогнанном состоянии нагрелись до 90 градусов Цельсия. Упрощение системы охлаждения у модели X99-A (радиаторы не связаны друг с другом теплотрубкой) привело к тому, что в безвентилируемом пространстве фазы прогрелись уже до 102 градусов Цельсия.

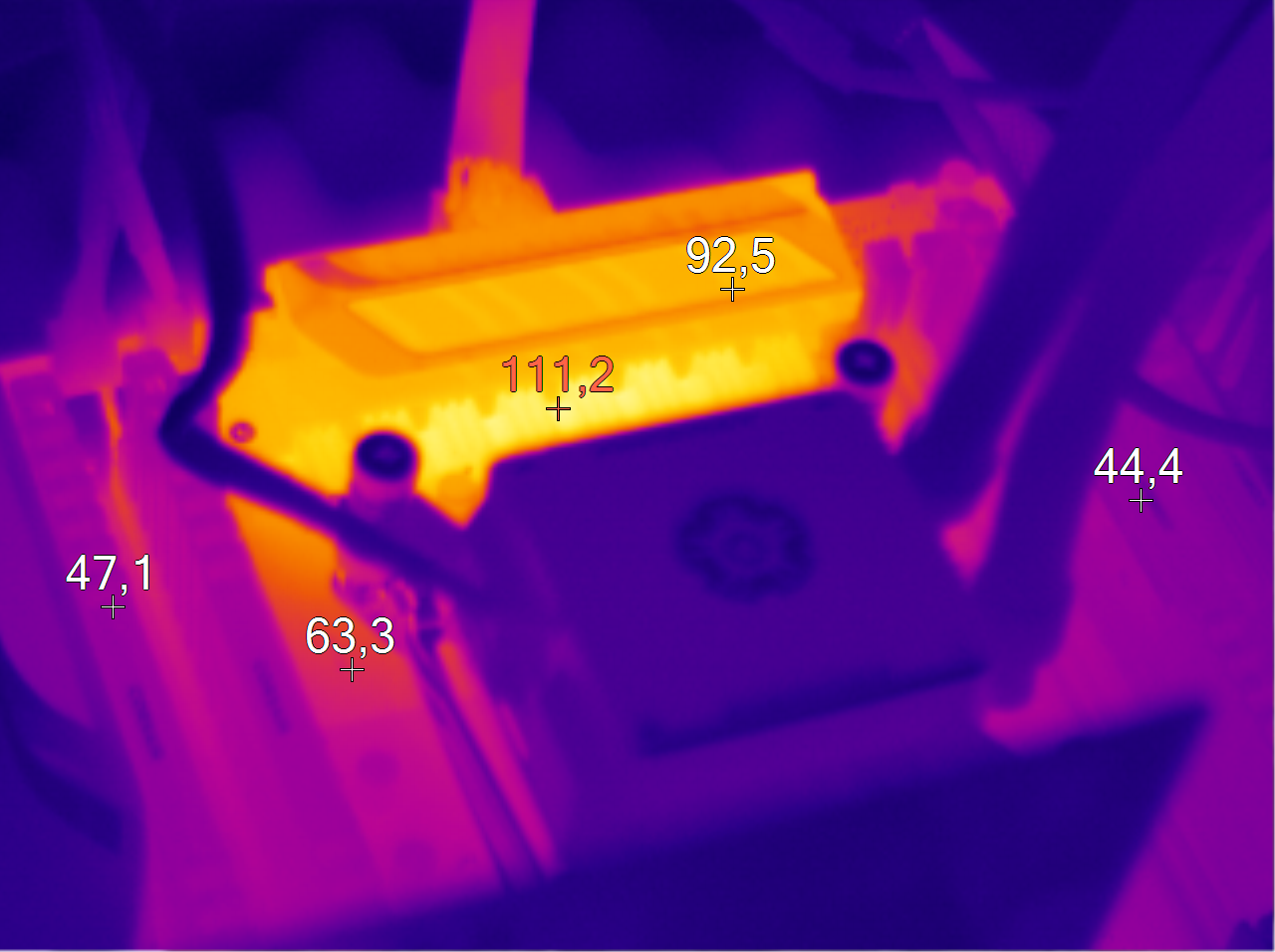

В ситуации с X99-PRO дела обстоят еще хуже. Питание процессора «раскочегарилось» до 111 градусов Цельсия. Это очень горячо.

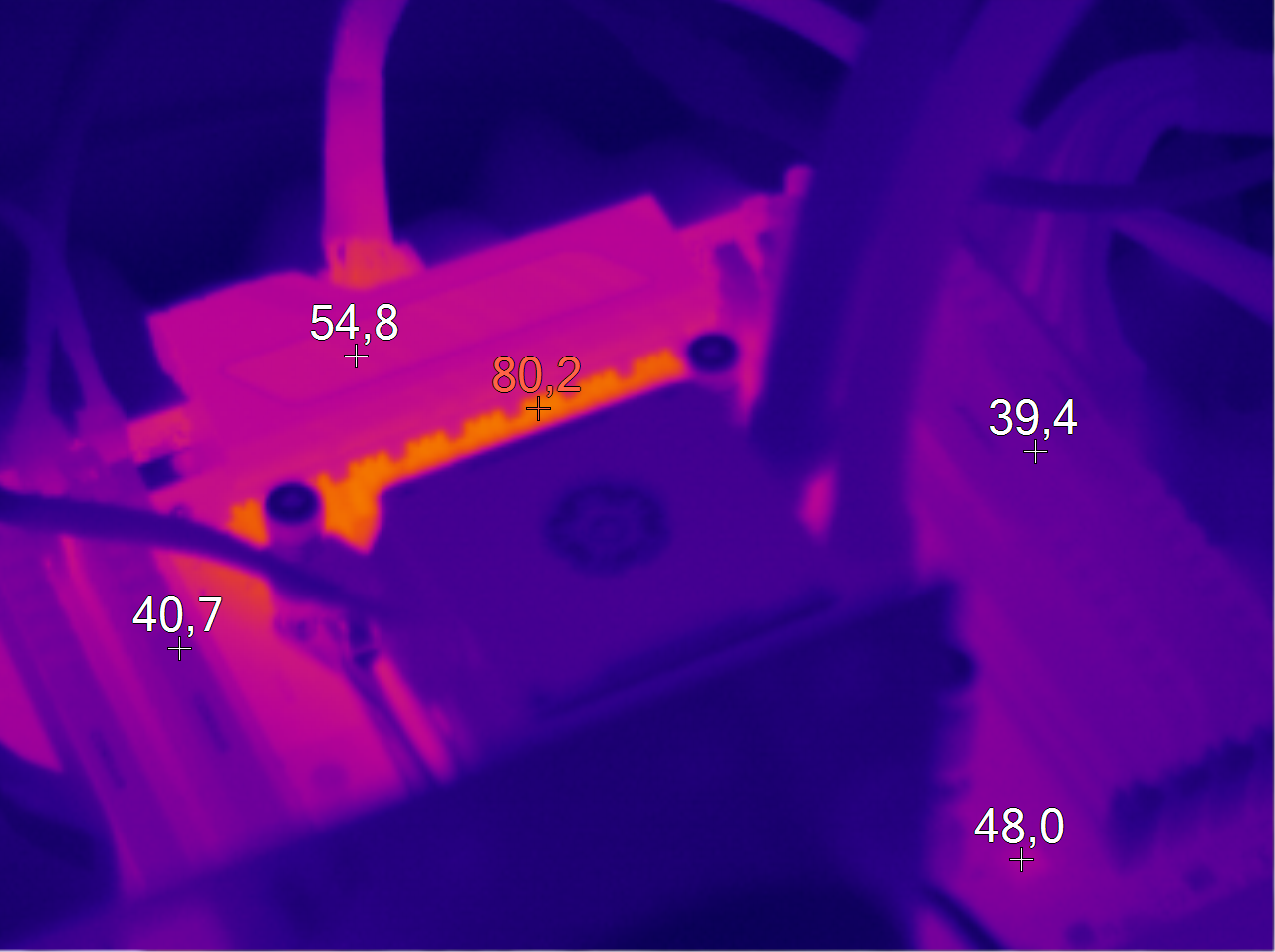

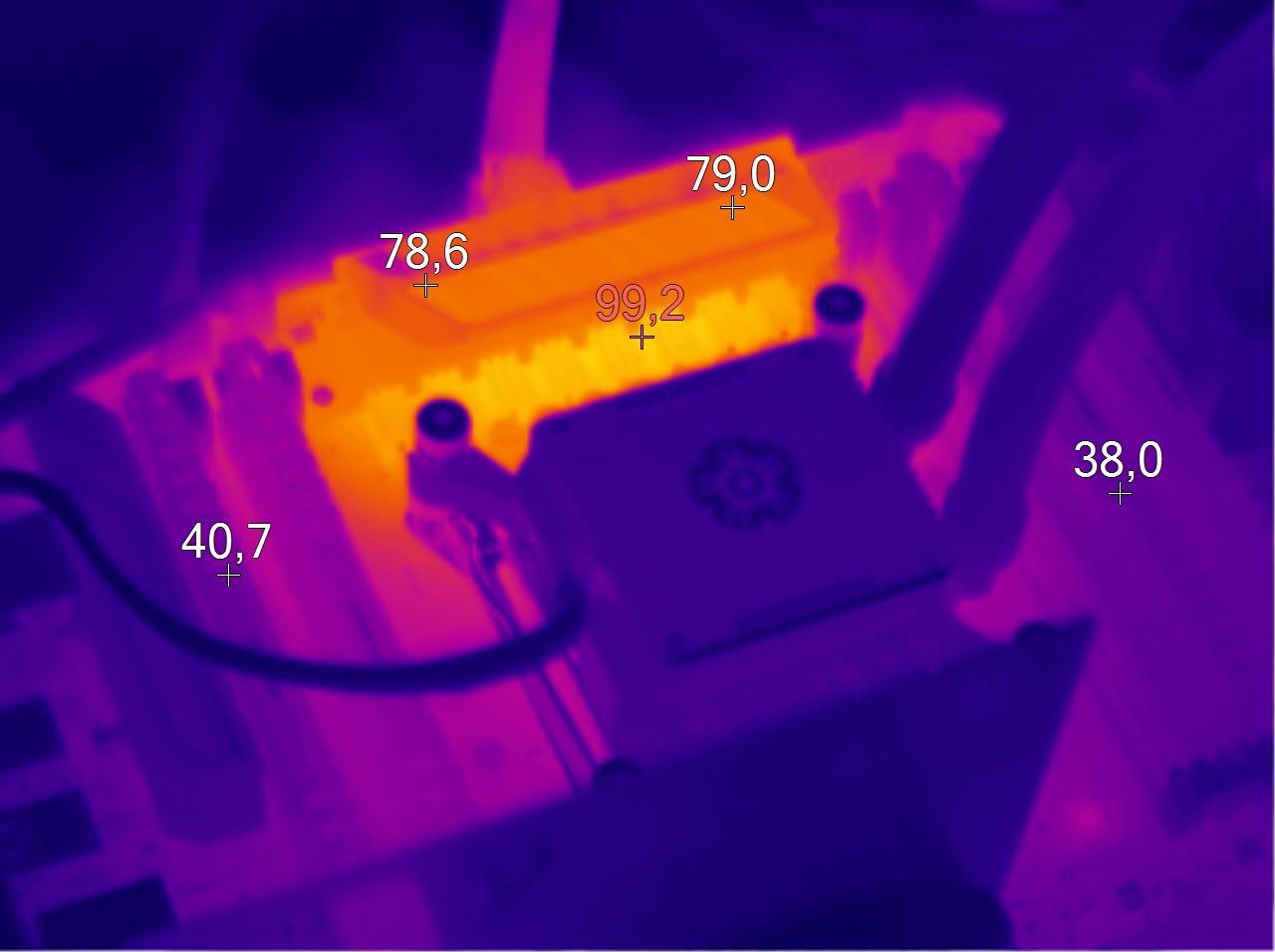

А вот наличие дополнительного элемента охлаждения в виде медной теплотрубки у X99-S позволило значительно снизить температуру околосокетного пространства. Максимальный зафиксированный показатель — 81 градус Цельсия.

Примечательно, что в остальном материнские платы оказались очень холодными. Например, во время работы температура чипсетного радиатора была ниже температуры человека. Очевидно, что околосокетное пространство материнских плат ASUS X99 необходимо дополнительно охлаждать. Идеальный вариант — использовать процессорный кулер типа DownFlow. Корпус с хорошей вентиляцией и выходом потоков воздуха через верхнюю стенку тоже должен помочь.

Вывод

Как всегда, материнские платы ASUS, предназначенные для топ-сегмента, сочетают в себе ряд достоинств. Они обладают высокой функциональностью, отличной производительностью и великолепным разгонным потенциалом (спасибо OC Socket!). Все эти тезисы можно смело применить к протестированным сегодня моделям.

Первая плата — самое доступное решение ASUS на базе набора логики X99 Express. Следовательно, материнка отлично подойдет, например, для сборки системы на основе 6-ядерного недорогого (относительно 8-ядерных моделей) центрального процессора Core i7-5820K.

Вторая плата имеет превосходный комплект поставки, а также оснащена модулем беспроводной связи. Данный вариант больше подойдет тем, кто хочет наиболее гибко кастомизировать свою систему.

Третья плата — самый ультимативный вариант. Материнка не имеет Wi-Fi и Bluetooth. Зато у нее более гибко реализованы слоты расширения, в наличии сразу два M.2 и два SATA Express. У X99-S откровенно лучше система охлаждения, поэтому из всех трех плат она больше всех подходит для серьезного разгона.

К действительно серьезному недостатку всех трех материнских плат можно отнести только достаточно сильный нагрев околосокетных элементов питания. Без хорошего воздушного охлаждения здесь точно не обойтись.
