Геймеры бывают разные. Обзор материнских плат ASRock Fatal1ty Z97 Killer и MSI Z97 GAMING 5

«Ферре» уже не впервой знакомиться с «геймерскими» материнскими платами. Основа любого такого устройства — это наличие неповторимого дизайна, а также определенных функциональных возможностей. Например, применение мощного сетевого контроллера Qualcomm Atheros серии Killer E2200, а также звукового тракта с операционными усилителями для наушников. Но самое главное — это поддержка мощных центральных процессоров Intel Haswell!

И линейку GAMING от MSI, и линейку Fatal1ty можно назвать старожилами. Они появились давно, а потому планомерно эволюционируют. Устройства MSI ассоциируются с мощью дракона. Не зря же это их официальный символ линейки. Устройства ASRock полагаются на авторитет некогда знаменитого киберспортсмена Джонатана Fatal1ty Уэндела. И Fatal1ty Z97 Killer, и Z97 GAMING 5 являются платами начального уровня (для данного чипсета).

Технические характеристики

За условные 5000-5500 рублей вы можете позволить приобрести себе материнскую плату на основе чипсета Z97 Express с минимумом дополнительных возможностей. То есть практически вся функциональность у Fatal1ty Z97 Killer и Z97 GAMING 5 «черпается» из опциональных функций логики. Однако обе платы относятся к геймерским сериям, а потому они несколько улучшены. Так, в обеих платах используется сетевой котроллер Qualcomm Atheros серии Killer E2200. «Мать» от ASRock может похвастать наличием разъема SATA Express. А в Z97 GAMING 5 реализованы все семь слотов расширения и поддержка технологии NVIDIA SLI.

Обе материнских платы построены согласно форм-фактору ATX. Однако Fatal1ty Z97 Killer имеет более компактную (читай — узкую) PCB. В этом есть как свои плюсы, так и свои минусы, о которых я обязательно расскажу далее.

ASRock Z97 Killer

Комплект поставки Fatal1ty Z97 Killer можно назвать спартанским. Помимо SATA-кабелей и заглушки на I/O-панель, в коробке нашелся компакт-диск с драйверами и утилитами да прочая макулатура. Плюс есть карточка с ключом активации на XSplit, дающим право бесплатно пользоваться продуктом в течение трех месяцев.

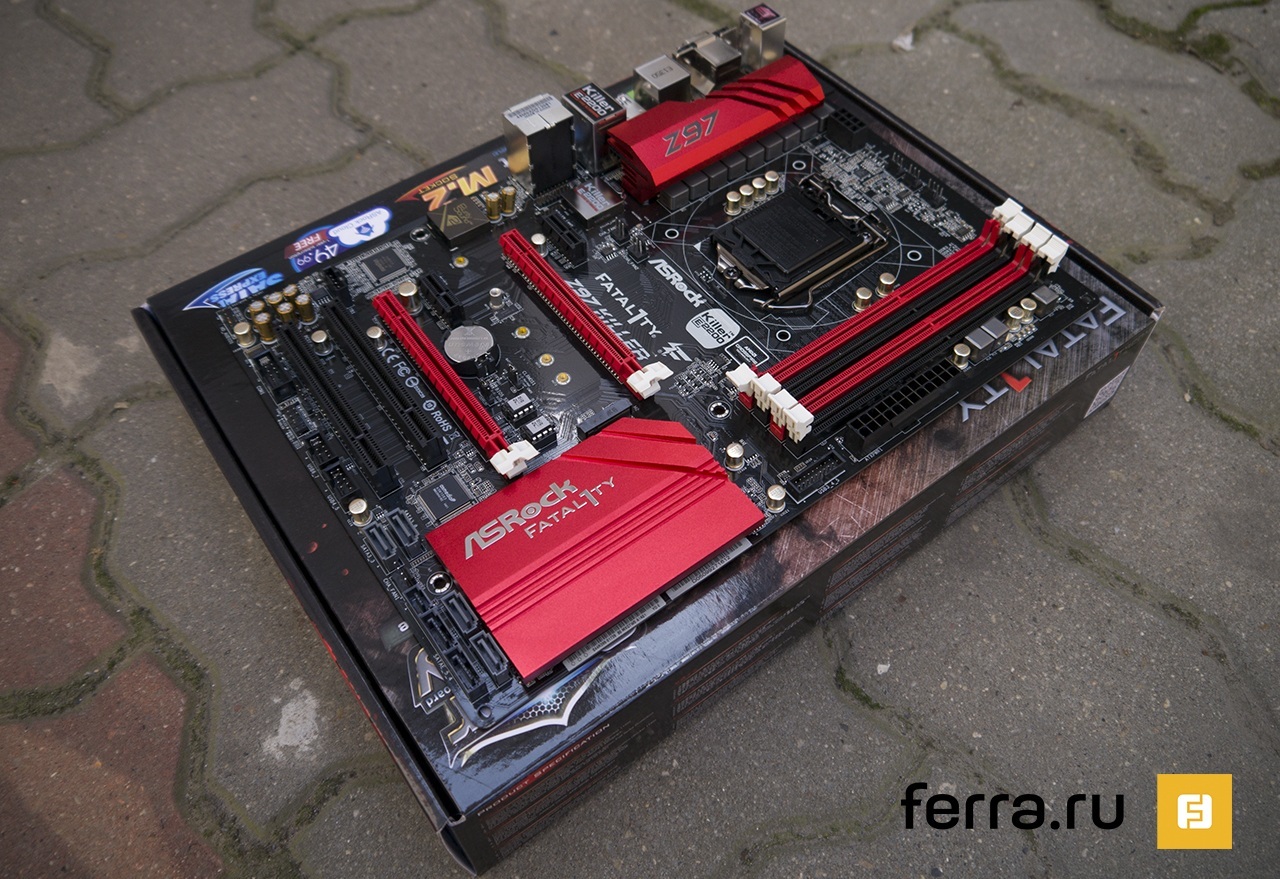

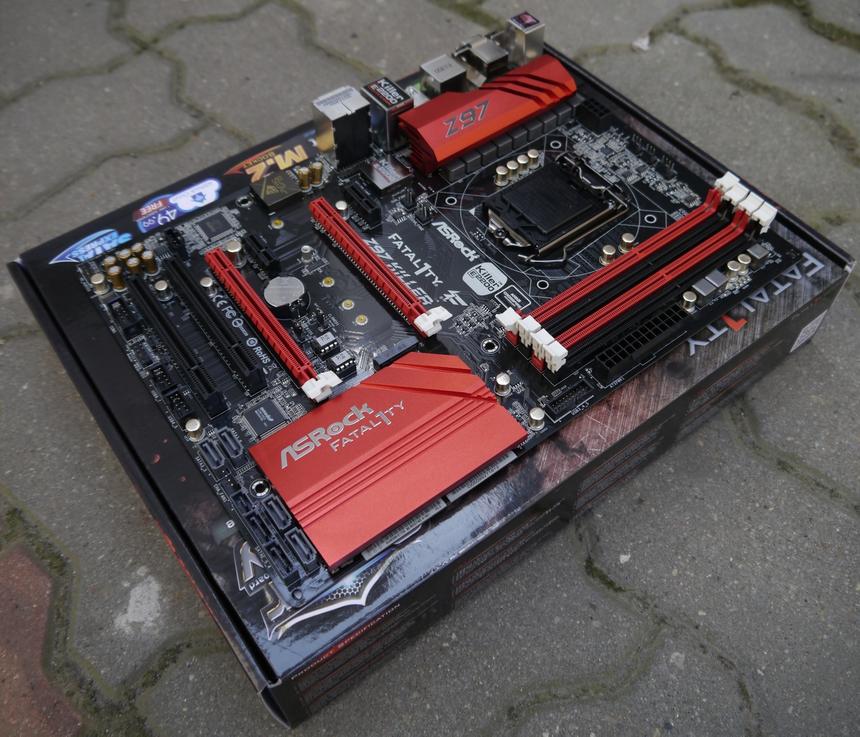

Как я уже говорил, хоть Fatal1ty Z97 Killer и построена на базе форм-фактора ATX, однако она получилась заметно уже. А это значит, что разъемы DIMM для оперативной памяти распаяны ближе к сокету. Стоит учитывать этот момент при выборе процессорного кулера.

На плате реализовано шесть слотов расширения. Есть по паре PCI Express x16, PCI Express x1 и PCI. «Киллер» поддерживает массивы CrossFire, а сами PEG могут работать по стандартной схеме х8+х8. Разводка реализована грамотно. Первым выступает PCI Express x1, а расстояние между слотами для видеокарт выдержано максимально больше. Следовательно, второй PCI Express x1 тоже не будет перекрыт двухслотовой видеокартой.

Между двумя красными PEG распаян слот M.2. В текстолит врезано пять перемычек, а это значит, что плата конструктивно поддерживает накопители стандарта 2230, 2242, 2260, 2280 и 22110.

В общем, в плане разводки компонентов все получилось очень грамотно.

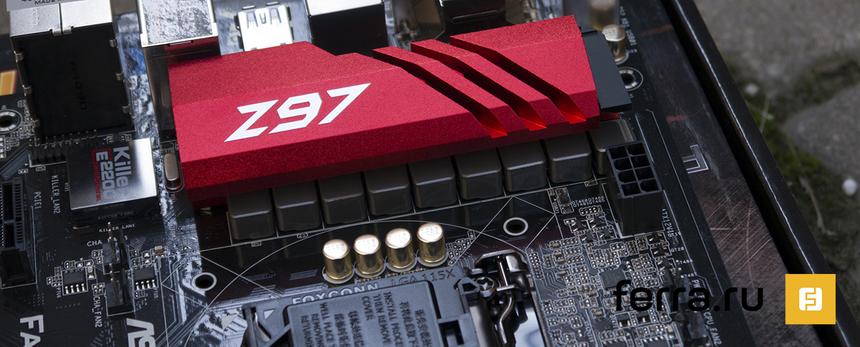

Подсистема питания выполнена из одного блока. За охлаждение драйверов отвечает небольшой алюминиевый радиатор. Под управлением ШИМ Intersil ISL95820 реализовано восемь фаз. В связи с ограниченным количеством места миниатюрный радиатор довольно-таки посредственно справляется со своей обязанностью. Под нагрузкой (20 минут LinX 0.6.3 для Core i7-4790K @4700 МГц) радиатор нагрелся до 90 градусов Цельсия.

SATA-порты реализованы в нижнем правом углу, и они не развернуты относительно плоскости текстолита. С одной стороны, это не слишком практичная реализация. С другой стороны, вряд ли в системе будут использоваться длинные PCI-карты, перекрывающие доступ к ним. Отмечу наличие порта SATA Express, который в случае необходимости превращается в два обыкновенных SATA 3.0.

К сожалению, Fatal1ty Z97 Killer не имеет никаких внешних органов управления.

Задняя панель располагает следующим набором портов: четыре USB 2.0, четыре USB 3.0, оптический выход S/PDIF, гигабитный RJ-45, пять 3,5-мм разъемов типа jack, а также видеовыходы VGA, DVI и HDMI. К сожалению, DisplayPort не реализован.

А теперь перечислю основные схемотехнические элементы платы.

• Порты USB 3.0, SATA 3.0, SATA Express, а также M.2 реализованы за счет функциональных возможностей чипсета Z97 Express.
• Основой звукового тракта Purity Sound 2 служит чип Realtek ALC1150. В качестве усилителей для наушников выступают операционные схемы N5532 от Texas Instruments. Плюс в системе используются «аудиофильские» конденсаторы Fine Gold от Nichicon.
• За сеть отвечает гигабитный контроллер Qualcomm Atheros Killer E2200.
• Intersil ISL95820 — это четырехканальный ШИМ для центрального процессора. Всего плата имеет восемь фаз.
• Richtek RT8120B — это контроллер для оперативной памяти. В системе используется одна фаза.
• За функции multi-I/O отвечает микросхема NCT6791D от Nuvoton.
• За вывод картинки от процессорной графики отвечает чип ASMedia ASM1442K.
• В качестве разделителей PCI Express выступают микросхемы HD3SS3415 от Texas Instruments.
• Наконец, контроллер ASMedia ASM1083 позволил реализовать на плате два порта PCI.

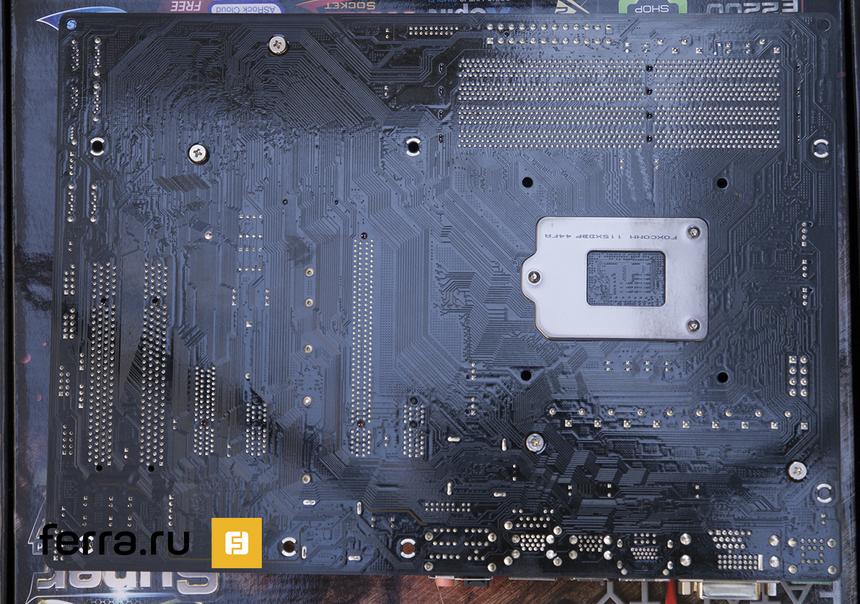

На оборотной стороне никаких элементов не распаяно.

BIOS

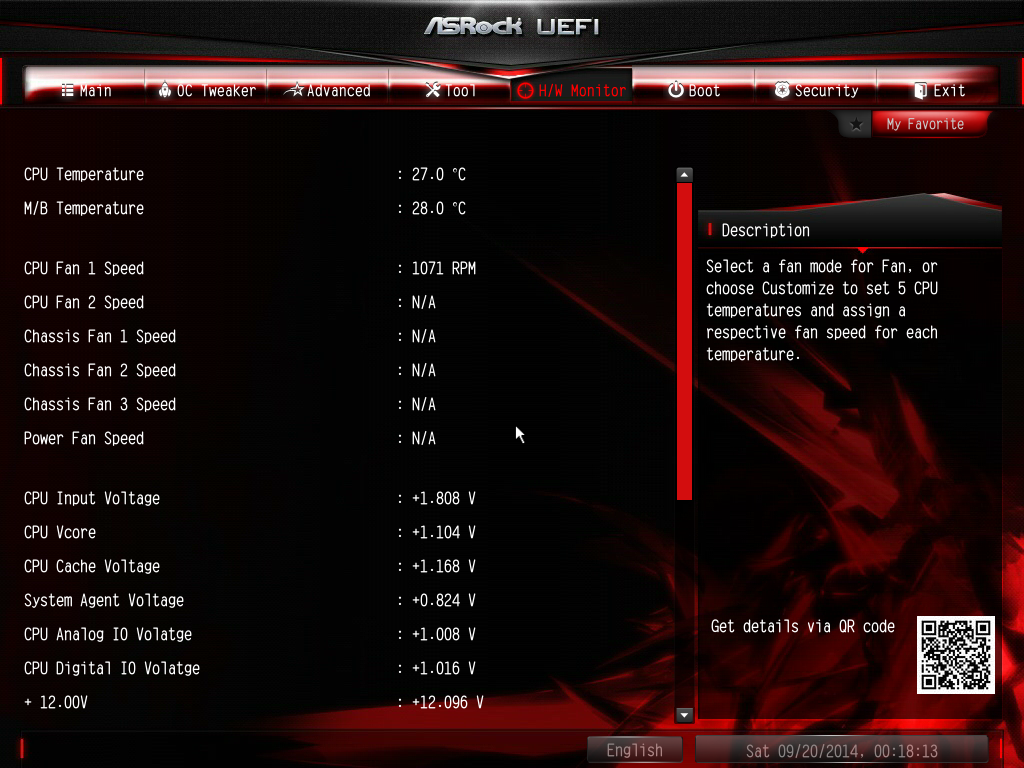

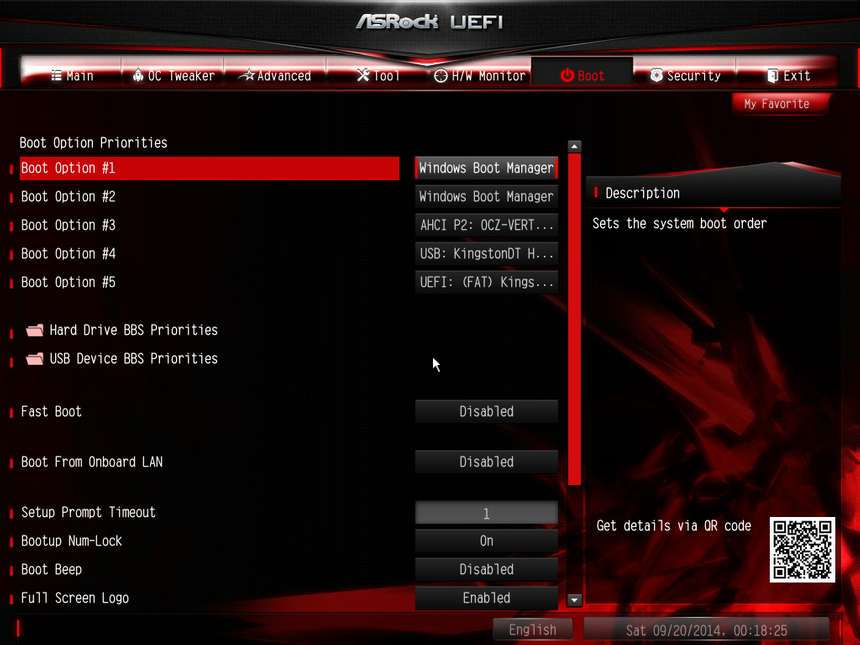

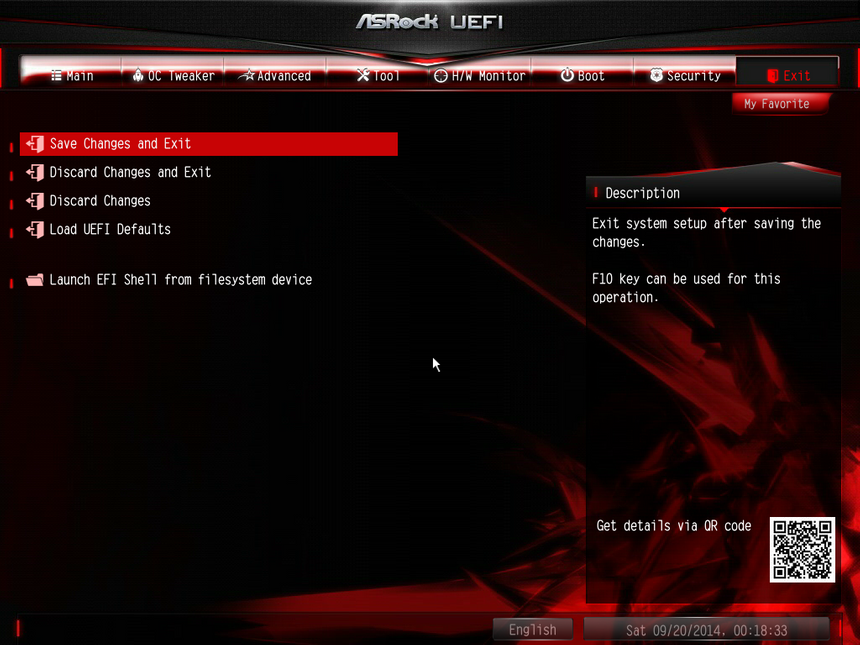

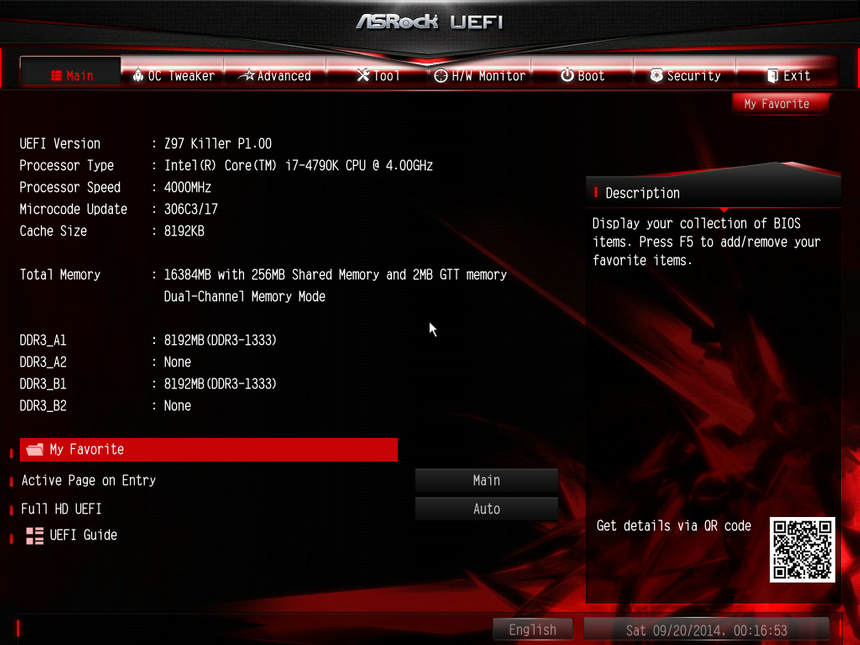

В сравнении с BIOS, который использовался в решениях на основе Z87-чипсета (например, в Z87 OC Formula), прошивка, на мой взгляд, визуально изменилась в худшую сторону (это мое субъективное мнение). Она стала менее логичной. Да и вообще я не очень понимаю, зачем менять хорошо работающий механизм? Видимо, пойти на такой шаг инженеров вынудило использование полноценного Full HD разрешения (1920х1080 точек). В этом плане с BIOS Fatal1ty Z97 Killer очень удобно работать.

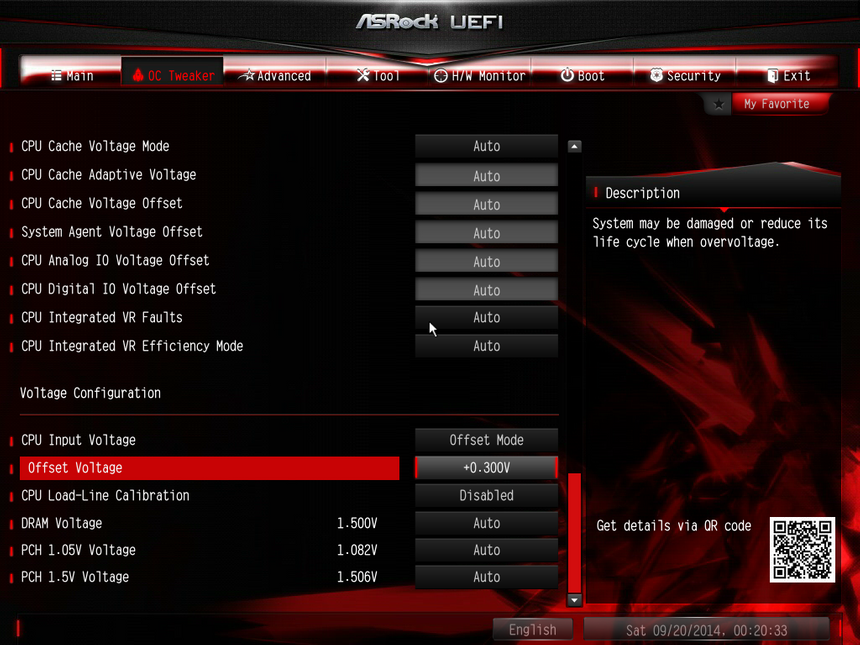

Да и в плане функциональности здесь все в порядке. Так, меню OC Tweaker располагает всеми необходимыми функциями для того, чтобы разогнать центральный процессор и память. Нарекание вызывает только функция Load-line Calibration, которую можно либо активировать, либо дезактивировать. В остальном BIOS позволяет изменять следующие основные напряжения:

• CPU Core Voltage с шагом 0,001 В.
• PCH Core Voltage с шагом 0,005 В.
• CPU Cache Voltage с шагом 0,001 В.
• CPU Input Voltage с шагом 0,01 В.
• DRAM Voltage с шагом 0,005 В.

Как видите, плата позволяет очень точно «дозировать» напряжение для компонентов системы.

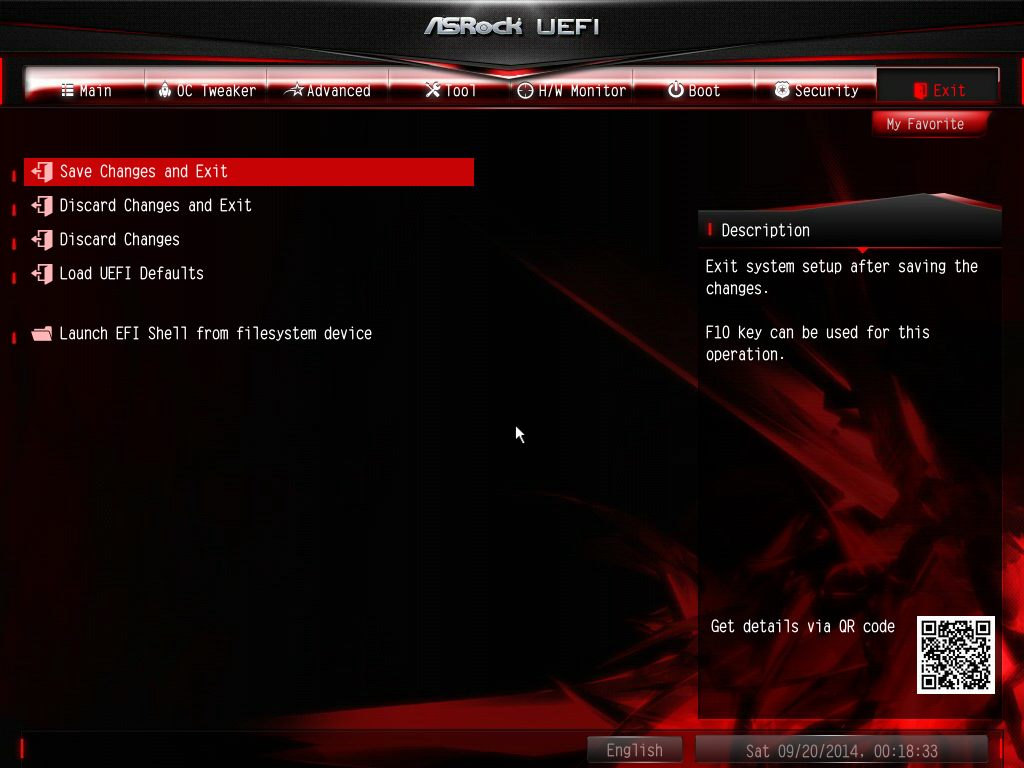

Естественно, плата позволяет сохранять/загружать профили настроек BIOS. «Мама» оснащена сразу двумя микросхемами Winbond W25Q64FV. Поэтому есть возможность переписать информацию с одного чипа на другой. Есть и меню Favorite, в которые можно поместить наиболее часто используемые функции.

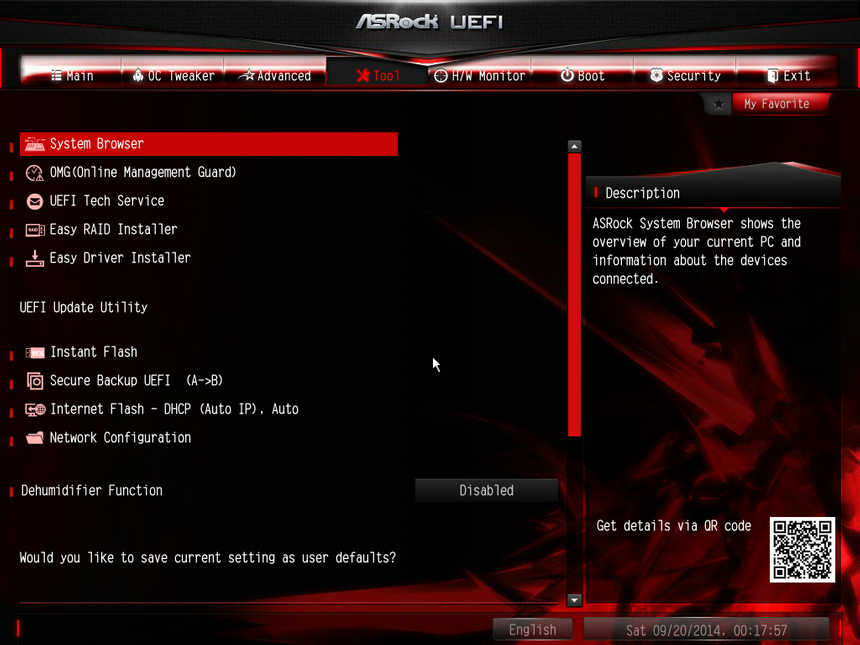

Мини-программа System browser дает наглядную и полную информацию обо всех устройствах, установленных в материнскую плату. Очень полезная функция, когда необходимо диагностировать систему целиком.

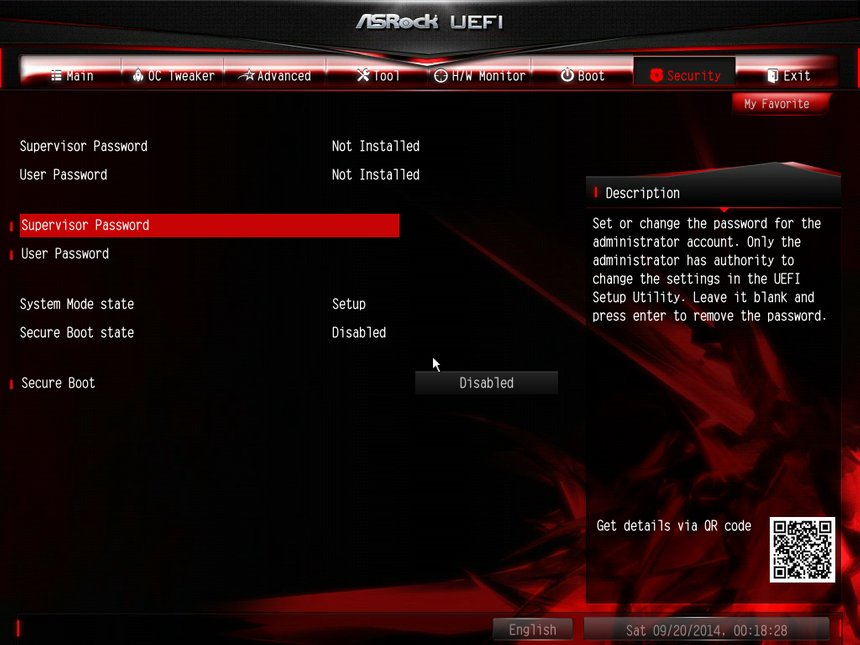

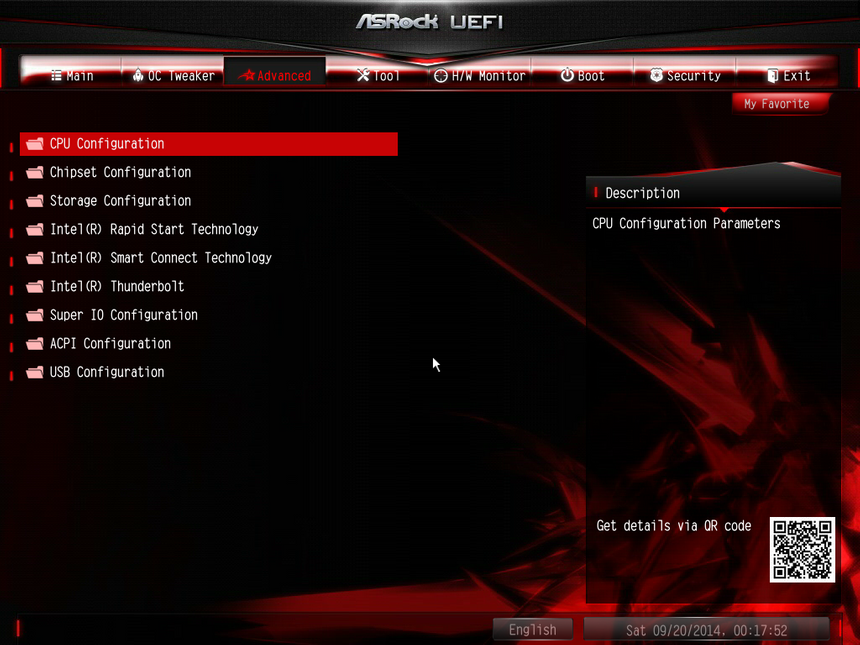

Набор остальных опций не претерпел изменений. Как всегда, материнская плата может самостоятельно проверять наличие новых версий драйверов. В BIOS даже встроен планировщик и календарь.

В целом прошивка Fatal1ty Z97 Killer имеет хорошую функциональность. BIOS работает быстро и надежно. Поддержка FHD-разрешения является несомненным плюсом новой «фирмвари» для Z97-плат от ASRock.

MSI Z97 GAMING 5

Комплект поставки Z97 GAMING 5 явно побогаче. Помимо стандартного набора из макулатуры и кабелей, я нашел гибкий SLI-мостик, кабель Audio Power Adapter и переходники M-Connector, предназначенные для облегчения процесса подключения органов управления корпуса. Также интересным мне показалось руководство по разгону процессора. Были в комплекте и табличка на дверь, а также подарочная наклейка.

На плате задействованы все семь слотов расширения. К трем PCI Express x16 прибавлено четыре PCI Express x1. Расположение выбрано грамотное. Слоты PEG могут работать по схеме x8+x8+x4. Поддерживаются как технология CrossFire, так и SLI.

Рядом с первым PCI Express x1 распаян слот M.2 с тремя точками крепления. При использовании этого разъема дезактивируются порты SATA5 и SATA6.

Приятным бонусом можно считать наличие индикатора POST-кодов, а также колодки V-Check Points, при помощи которой можно замерять показания напряжений основных компонентов системы.

Подсистема питания процессора состоит из восьми фаз. Однако если в Fatal1ty Z97 Killer она реализована через одну площадку с использованием общего радиатора, то здесь — через две. Таким образом, можно констатировать тот факт, что система охлаждения подсистемы питания работает эффективнее. Так, оба радиатора нагрелись (20 минут LinX 0.6.3 для Core i7-4790K @4700 МГц) до 77 градусов Цельсия.

У Z97 GAMING 5 реализовано стандартное количество SATA-портов последнего третьего поколения. Использование SATA Express не предусмотрено.

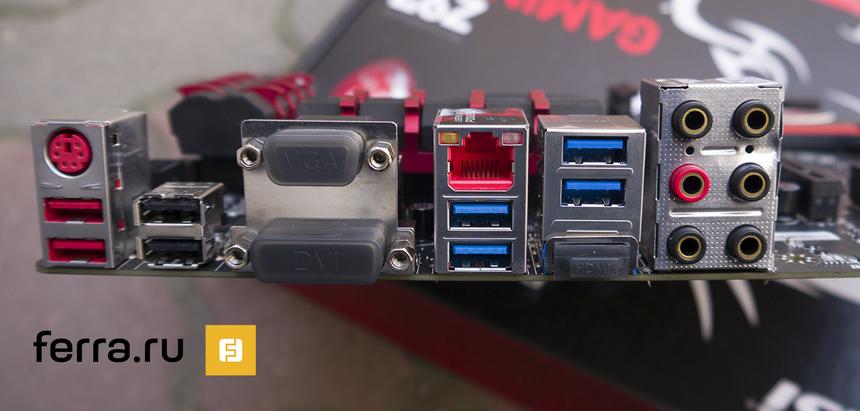

I/O-панель очень схожа с той, что разведена в Fatal1ty Z97 Killer. Здесь только было решено отказаться от оптического S/PDIF, но добавить еще один мини-джек.

Итак, рассмотрим компонентную базу материнской платы.

• За разводку USB 3.0 и SATA 3.0 отвечает сам чипсет. Никаких дополнительных контроллеров не понадобилось.
• Звуковой тракт Audio Boost расположен в привычном месте. Основа — чип Realtek ALC1150. В дополнение к нему распаяно два усилителя для наушников Texas Instruments OPA1652. Рядом расположен переключатель, позволяющий использовать источник питания усилителя (внешний или внутренний).
• За сеть отвечает гигабитный контроллер Qualcomm Atheros Killer E2205.
• За функции multi-I/O отвечает микросхема Nuvoton NCT6792D.
• За разделение линий PCI Express отвечают свитчи-переключатели ASMedia ASM1480.
• uPI Semiconductor uP1649P7 — это четырехфазный контроллер питания центрального процессора. Всего для процессора используется восемь фаз.
• uPI Semiconductor UP15049 — это контроллер питания оперативной памяти. Всего для DDR3 используется одна фаза.

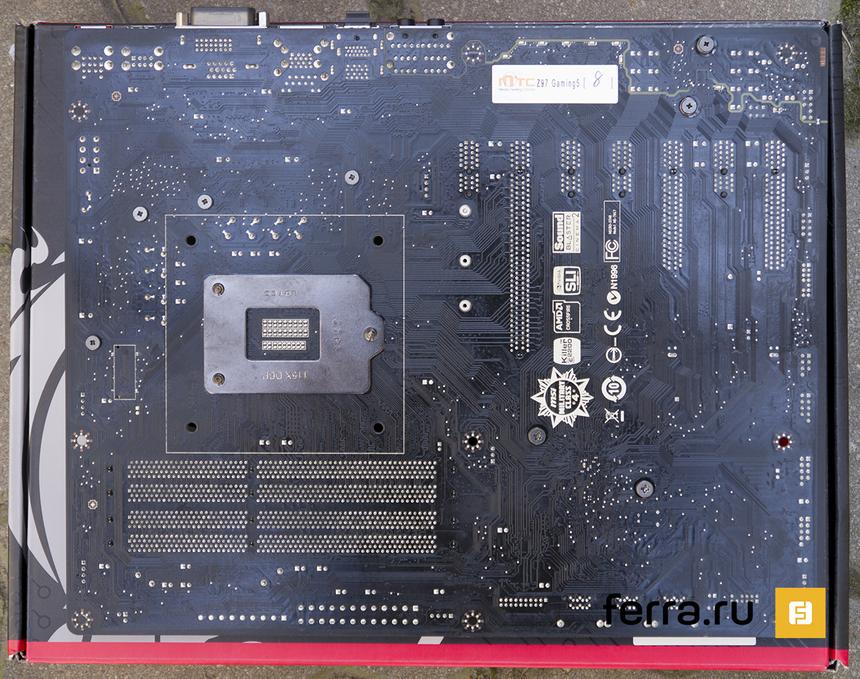

На оборотной стороне никаких элементов не предусмотрено.

BIOS

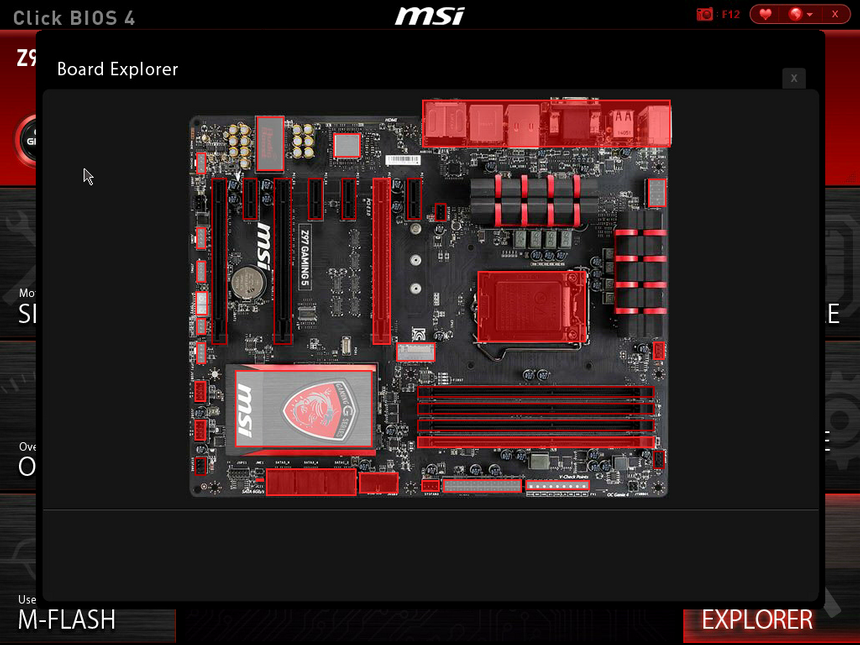

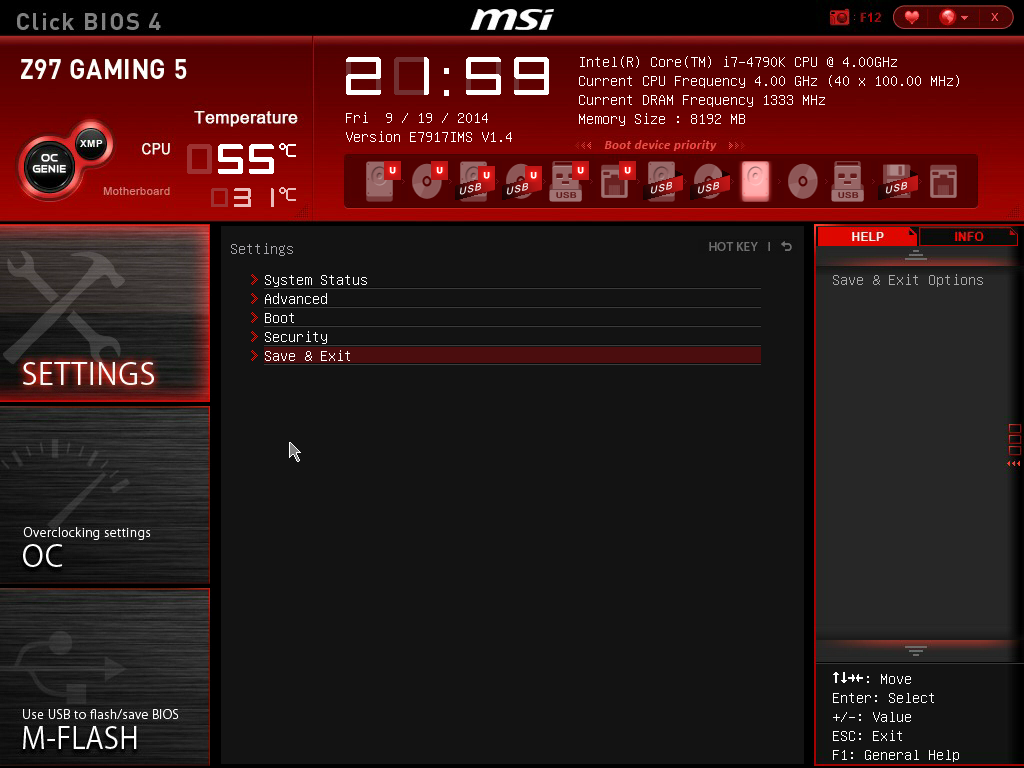

Прошивка Z97 GAMING 5 под названием Click BIOS 4 уже хорошо нам знакома. С полным списком ее возможностей вы можете познакомиться здесь. Не буду повторяться. Только отмечу, что она обзавелась собственным скином, более подходящим для линейки GAMING.

В плане функциональности здесь тоже все в порядке. Что касается разгона, то BIOS позволяет изменять следующие основные напряжения питания:

• CPU Core Voltage с шагом 0,001 В.
• PCH Core Voltage с шагом 0,01 В.
• CPU Cache Voltage с шагом 0,001 В.
• CPU Input Voltage с шагом 0,001 В.
• DRAM Voltage с шагом 0,01 В.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7-4790K
• Процессорный кулер: Thermalright Archon SB-E X2 и Corsair H75
• Видеокарта: NVIDIA GeForce GTX 750 Ti
• Накопитель: OCZ Vertex 3, 360 Гбайт
• Блок питания: LEPA G1600, 1600 Вт
• Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
• Операционная система: Windows 8.1 х64

Аудиоподсистема у каждой из матплат носит свое название, но основу составляет один и тот же контроллер Realtek ALC1150. Его возможности хорошо известны. Для большей наглядности приведу табличку из RightMark Audio Analyzer 6.3.0. Анализатор характеризует возможности «тысяча сто пятидесятого» как очень хорошие.

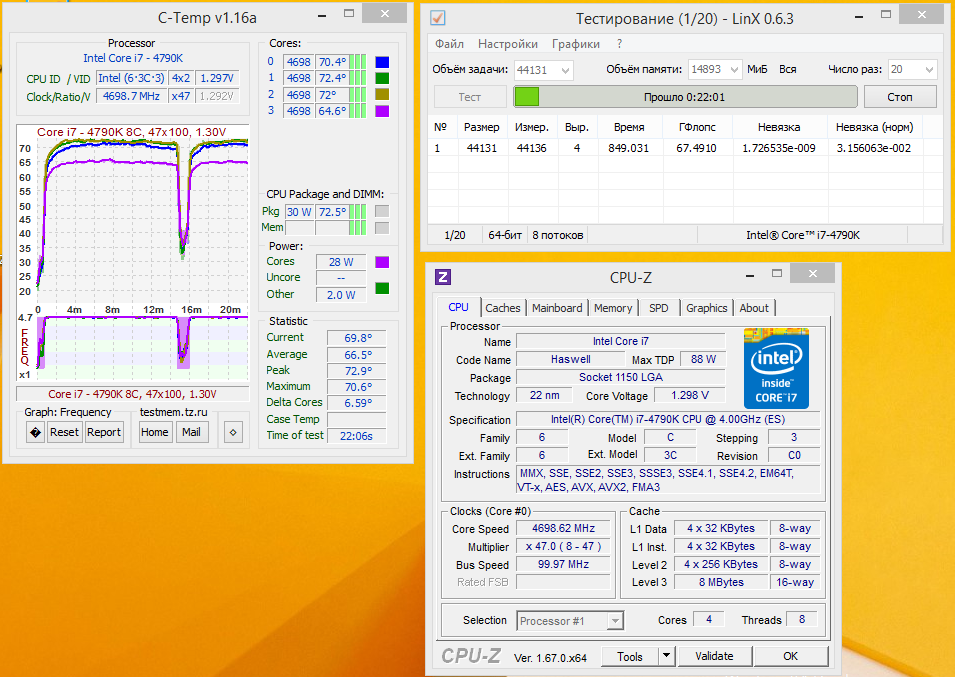

Я уже отмечал, что матплаты обладают всем необходимым для разгона железа. В качестве подтверждения привожу пример оверклока Core i7-4790K до стабильных 4700 МГц при напряжении 1,3 В.

А теперь проверим материнские платы на разгон по шине при разных CPU Strap. Для этого я снизил множитель центрального процессора до значения х20.

Обе материнские платы продемонстрировали откровенно средние результаты. Чуть лучше оказалась Fatal1ty Z97 Killer, но надо понимать, что оверклокинг — это всегда в какой-то степени лотерея. Однако в обоих случаях такого потенциала будет достаточно для разгона процессора и памяти в домашних условиях.

Конкуренты и аналоги

Предлагаю вашему вниманию конкурентов для ASRock Fatal1ty Z97 Killer и MSI Z97 GAMING 5. В этом нет ничего удивительно, что за определенный прайс производитель предлагает пользователю, по сути, одно и то же. Остается только выбрать, к какому лагерю вы примкнете.

Материнская плата ASUS Z97-C не относится к какой-либо геймерской линейке, однако это не означает, что на ее основе нельзя собрать игровой ПК. Так, устройство снабжено весьма производительным сетевым контроллером Intel I218V. В остальном Z97-C практически копирует (или наоборот) ASRock Fatal1ty Z97 Killer. Например, используется тот же «узкий» форм-фактор ATX.

А вот GIGABYTE GA-Z97X-GAMING 3 (и это видно по названию) относится к линейке геймерских материнских плат. На сегодняшний день довольно дико выглядит наличие сразу двух портов PS/2. Лучше бы вместо них распаяли еще USB. Из примечательного — наличие сразу двух портов SATA Express.

Вывод

5000 рублей — это минимальная планка для материнских плат на базе логики Z97 Express. И за эти деньги, в общем-то, у ASRock и MSI получились весьма хорошие и функциональные платы. Не вдаваясь в маркетинговые понятия о степени «геймерности» Fatal1ty Z97 Killer и Z97 GAMING 5, можно смело заявить — игровому ПК на их основе быть! Платы позволяют. Даже с применением двух видеокарт. Даже с разгоном. А большего для счастья, в принципе, и не надо. Обе платы оснащены мощным сетевым контроллером от Qualcomm. Звук у «мам» приблизительно одного качества.

Fatal1ty Z97 Killer имеет меньшего размера PCB. К тому же плата оснащена разъемом S/PDIF. Поэтому на ее основе можно собрать весьма мощный десктоп для гостиной, и подключить, например, к телевизору. Собрать Steam Machine. Также Fatal1ty Z97 Killer поддерживает SATA Express.

У Z97 GAMING 5 в наличие есть только шесть портов SATA 3.0, но это не беда. В плане схемотехники, на мой взгляд, плата выглядит более современной, чем устройство от ASRock. Например, в MSI отказались от использования доисторических разъемов PCI. Наличие сразу трех PCI Express x16 — это, несомненно, плюс. Плюс матплата поддерживает технологию SLI, а Fatal1ty Z97 Killer — нет.

В общем, тайваньские производители смогли по полной реализовать нативные возможности набора логики Z97 Express. И даже больше. Но выбор, как и всегда, остается за вами.
