Укрощение Красного Дракона. Обзор MSI Z87–GD65 Gaming

Выход процессоров на архитектуре Intel Haswell сопровождался также сменой разъема и чипсета. Так что производителям материнских плат было над чем поработать. Новая платформа позволяет производителям пофантазировать и выпустить новые оригинальные продукты. С оригинальностью у «тяжелого железа» всегда были проблемы. Взгляните на бюджетные материнские платы – сплошь одно и то же. Но, сегодня мы рассмотрим не совсем обычную материнскую плату компании MSI – Z87–GD65 Gaming. Тесты ее производительности были приведены в первой статье о процессоре Haswell.

Комплектация MSI Z87–GD65 Gaming

Как и в прошлый раз на предыдущей платформе, материнская плата Z87–GD65 Gaming упакована в черную коробку, охраняемую «стальным» драконом. Как видим из некоторых пиктограмм, данное устройство рекомендует профессиональная киберспортивная организация fnatic.

Комплектация достаточно богатая. В наличии кабели SATA, коннекторы с переходниками и проводами (M-Connector, V-Check), гибкий мостик SLI, наклейку MSI G series, вешалку на дверь, а также диск с драйверами и документация.

Внешний вид и компоновка

А вот и материнская плата собственной персоной, выполненная в черно-красных тонах. Глаза сразу же разбегаются по «необычностям» платы – тут и позолоченные аудиовыходы, и черно-красные радиаторы, и стильные Dark CAP конденсаторы, Debug LED, V-Check Points, Multi BIOS и прочие отличительные особенности. Да, пожалуй, владельцу материнской платы предыдущего поколения G-series на сокете LGA1155 многие из этих технологий будут знакомы, но «первопроходцу» – нет.

Задняя панель пестрит различными цветами – тут и четыре синих USB3.0 порта, сине-зеленый совмещенный PS/2 порт, два черных USB 2.0 порта, белый DVI-D, черный D-Sub, аудио-выходы и входы, а также коаксиальный и оптический S/PDIF-out порты, HDMI и едва заметная в обилии цветов и портов кнопка Clear CMOS. Впечатляет, не правда ли?

Плата выполнена в форм-факторе ATX, это позволяет разместить три PCI-e x16 и четыре PCI-e x1 порта. Рядом с гнездом процессора находится разъем mSATA, который позволяет подключить SSD-накопитель данного формата. Несмотря на встроенный регулятор напряжения в процессоре, использована 12-фазная система питания.

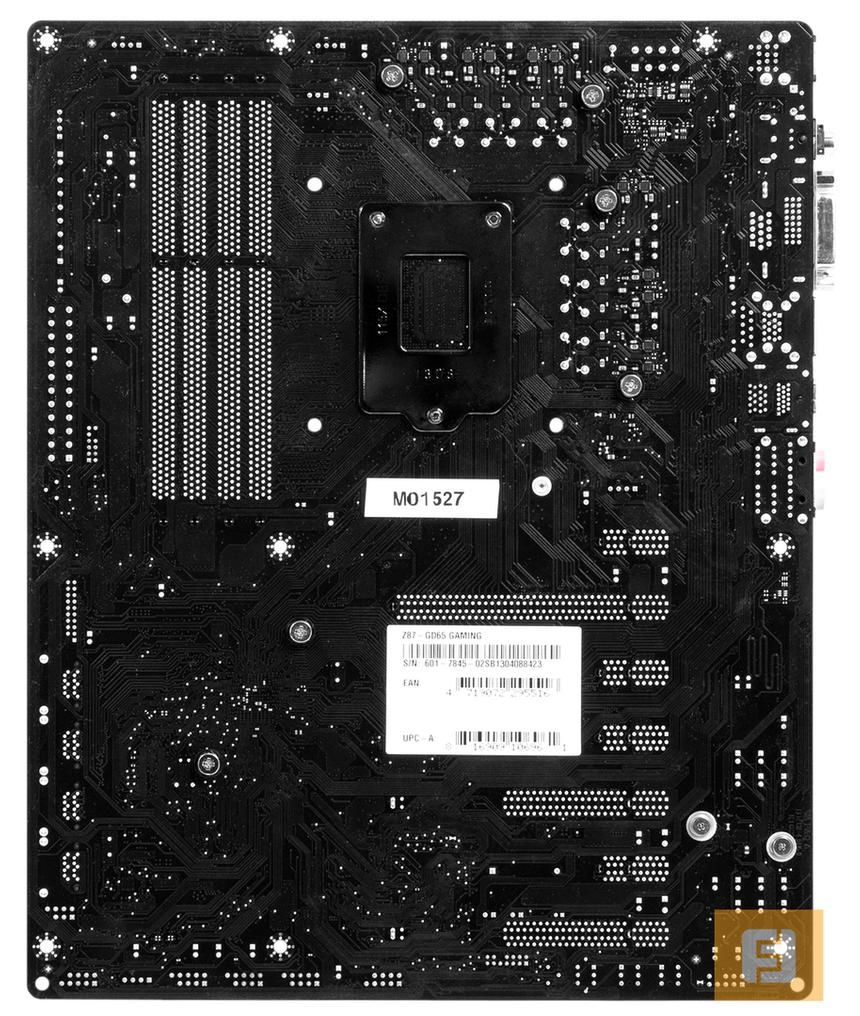

Перевернув плату, мы видим скромную тыльную сторону.

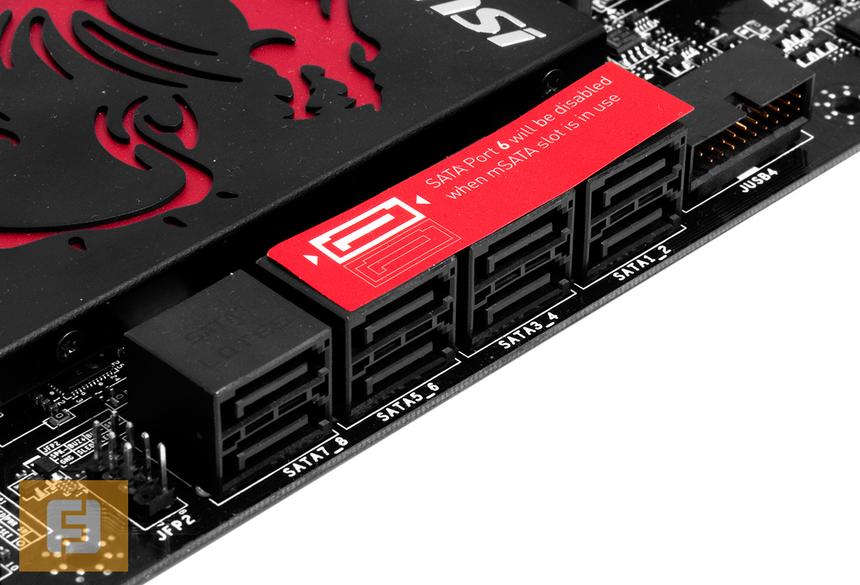

Системная логика Intel Z87 Express поддерживает только шесть портов SATA третьей версии. Но мы видим целых восемь портов – два дополнительных разъема обеспечиваются контроллером ASMedia ASM1061. Стоит заметить, что при использовании eSATA шестой порт на материнской плате не будет работать, так как eSATA и SATA разделяют общий канал.

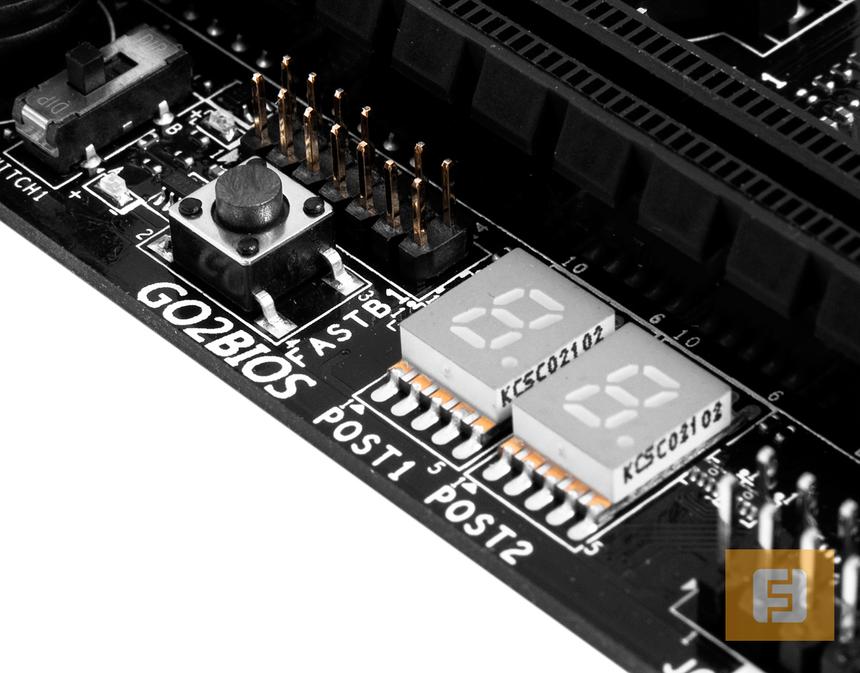

На системной плате присутствует индикатор POST-кодов, показывающий номера ошибок диагностики работоспособности компьютера при запуске. Также присутствует кнопка Go2BIOS, при нажатии которой можно зайти в BIOS без использования клавиатуры.

За мониторинг напряжений, скоростей вентиляторов и температур отвечает чип Nuvoton NCT6779D, а для деления PCI-e линий используется микросхема-свитч ASMedia ASM1480, которая и позволяет иметь три порта PCI-e x16 со схемой работы x8-x4-x4.

Особенности MSI Z87-GD65 Gaming

Компания MSI выделяет следующие особенности:

• меньше тормозов – больше убитых врагов, с игровой сетевой картой Killer E2200;
• звук кристальной чистоты с технологией Audio Boost;
• высококачественный звук Sound Blaster Cinema;
• игровой порт для устройств ввода;
• великолепная производительность графики, благодаря технологии VGA Boost;
• ошеломляющая скорость загрузки с технологией Super RAID;
• компоненты Military Class 4;
• OC Genie 4 и Click BIOS 4;
• оптимизирована для поддержки нескольких видеокарт;
• поддержка памяти DDR3–3000 для супер быстрой загрузки.

Пробежимся мельком по технологиям: сетевая карта Killer E2200 снижает задержки в сетевых играх, в основном за счет приоритетизации трафика – игровой трафик получает больший приоритет. Audio Boost представляет собой высококачественный предусилитель OPA1652 для наушников с использованием «специальных» конденсаторов для лучшего качества звука. Sound Blaster Cinema – это чисто программное решение, направленное на получение эффекта объемного звука в стереосистемах. VGA Boost увеличивает производительность видеокарты, правда с одним условием – видеокарта должна быть также из серии Gaming производства компании MSI. Игровой порт сокращает задержку до одной миллисекунды и предназначен для мышей с высокой частотой опроса.

Помимо этого можно добавить, что в качестве звукового кодека используется Realtek ALC1150. Что касается Military Class, то его индекс подрос до четырех, тогда как в предыдущей платформе на сокете LGA1155 в серии Gaming материнские платы имели третий класс. Military Class – это совокупность технологий и применяемой элементной базы, которые вкупе повышают качество итогового продукта, а также его надежность.

BIOS материнской платы

Линейка материнских плат серии Gaming получила новую версию Click BIOS, теперь четвертой редакции, в серии Gaming для LGA1155 использовался Click BIOS II. Новый BIOS получился удобным и интуитивно понятным. Одними из важных его нововведений являются Board Explorer и Hardware Monitor.

Главное меню Click Bios 4 имеет шесть основных разделов с настройками – Settings, OC, M-Flash, OC Profile, Hardware Monitor, Board Explorer. Также здесь имеется выбор приоритета загрузки устройств, показания температуры процессора и материнской платы, дата, версия прошивки, информация о модели и частоте процессора, об объеме и частоте памяти. Кнопкой F12 можно делать скриншоты своих настроек.

Вкладка Settings предоставляет различные настройки интегрированной графики, чипсета, USB, SATA, LAN, а также настройки приоритета загрузки устройств.

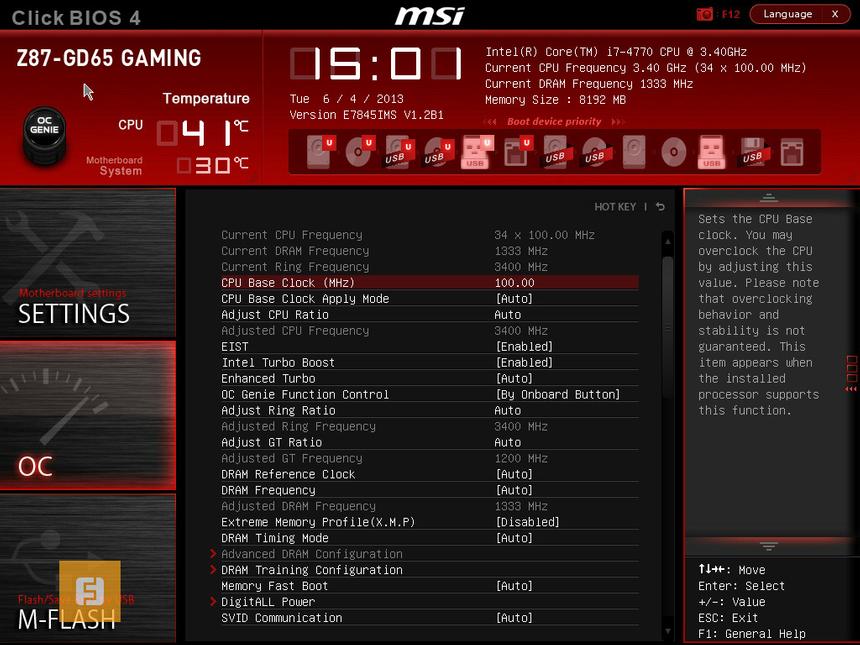

Оверклокерам придется по душе вкладка OC – она предоставляет множество настроек, позволяющих тонко регулировать необходимые для разгона параметры. Что касается разгона шиной, выставление отличных от дефолтных значений частоты доступно только на процессорах К-серии, к примеру, Intel Core i7-4770К.

С помощью вкладки M-Flash можно обновить прошивку, сохранить ее на локальный носитель, а также выбрать с какого файла BIOS загружать ПК.

Вкладка OC Profile предоставляет шесть профилей разгона, а также возможность сохранить и загрузить профиль на флэшку, чтобы поделиться с друзьями или сделать резервную копию своих достижений.

На вкладке Hardware Monitor можно получить информацию о количестве установленных вентиляторов и их скорости. Данная вкладка интересна тем, что позволяет установить для каждого кулера собственный график скорости, зависящий от температуры. Удобное нововведение.

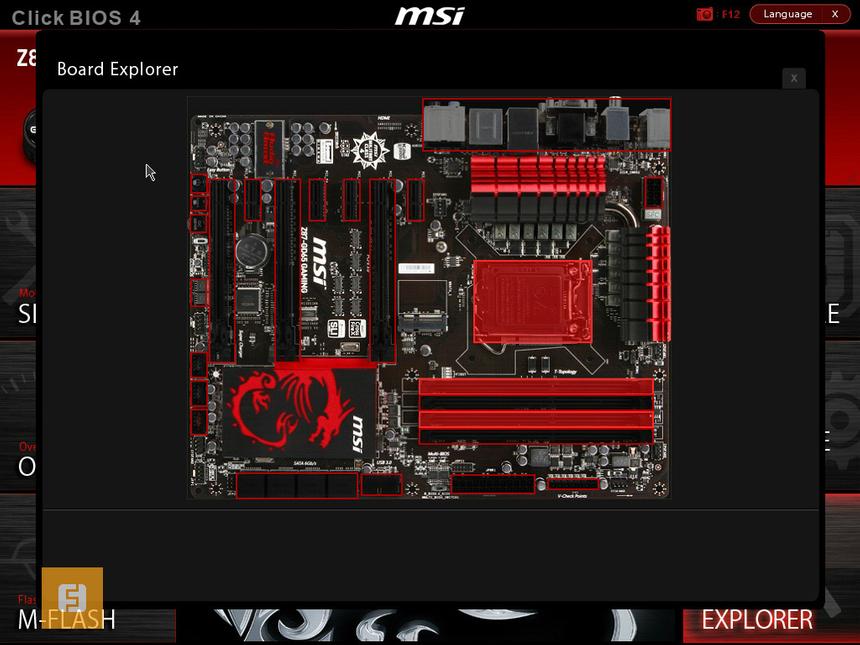

Вкладка Board Explorer представляет собой схему материнской платы, на которой изображены порты и слоты расширения, где можно получить всю возможную информацию об установленных устройствах.

Click BIOS четвертой версии получился достаточно интересным и многофункциональным. Он будет полезен как оверклокерам, так и простым пользователям, которые могут создавать свои графики скорости вентиляторов. А Board Explorer покажет используемые порты и слоты расширения, а также информацию об установленном оборудовании.

Характеристики и конкуренты

Gigabyte G1.Sniper M5

Первым конкурентом нашей MSI Z87–GD65 Gaming будет Снайпер от Gigabyte – G1.Sniper M5. Снайпер относится к высокопроизводительной игровой серии материнских плат, носящей название G1–Killer. Как видим, конкурент тоже не из простых решений. Компания Gigabyte в очередной раз увеличила индекс своей технлогии Ultra Durable – теперь он равняется пяти с плюсом.

GIGABYTE G1.Sniper M5

Ключевыми же особенностями Gigabyte G1.Sniper M5 являются:

• позолоченные ножки сокета на материнской плате;
• двойной слой меди в силовых цепях платы, который сокращает потери электроэнергии, снижает температуру компонентов за счет большей теплопроводности, а также снижает электрическое сопротивление;
• наличие фирменного звука от Creative с использованием высококачественных конденсаторов;
• сменный звуковой преамп (предусилитель), позволяющий пользователю выбирать звук на свой вкус;
• позолоченные аудио-выходы;
• высокопроизводительная сетевая карта Qualcomm Atheros Killer E2200, снижающая задержки в он-лайн играх;
• качественные твердотельные конденсаторы, имеющие ресурс в 10 000 часов.

ASUS Sabertooth Z87

Вторым конкурентом MSI Z87–GD65 Gaming будет материнская плата Asus Sabertooth Z87.

ASUS Sabertooth Z87

Перечислим ее ключевые особенности:

• технология USB3.0 BOOST, ускоряющая обмен информацией с USB–устройствами;
• пятилетняя гарантия;
• защита портов ввода/вывода, слотов карт расширения от пыли;
• «тепловая броня», улучшающая температурный режим всех компонентов материнской платы, оптимизирующая направления потоков воздуха;
• большое ребро жесткости с оборотной стороны печатной платы, увеличивающие ее сопротивление к изгибу при использовании крупных систем охлаждения процессора.

Ну а теперь взглянем на сравнительную таблицу технических характеристик Asus Sabertooth Z87, MSI Z87-GD65 Gaming и Gigabyte G1.Sniper M5.

Как видите, параметры рассматриваемых плат почти одинаковые – различий в технических характеристиках практически нет, а все основные отличия обусловлены фирменными фичами производителей. Таким образом, выбирая основу для своего ПК, основным критерием выбора будет скорее личное отношение к бренду, нежели какие-либо реальные преимущества.

Заключение

При сборке обирая игровой платформы выбор материнской платы имеет не самое большое значение. Основные технические характеристики будут одинаковы у разных плат в одной ценовой категории. А с переездом контроллера памяти и PCI-e в процессор, влияние устройства подобного рода на производительность свелось к минимуму. Раньше от выбора материнской платы зависело многое. Например, замена материнской платы могла поднять пропускную способность памяти и снизить ее латентность.

Но в целом «Красный Дракон» от MSI удался на славу. У него очень оригинальный и привлекательный дизайн, много фирменных особенностей, да и с технической точки зрения плата безупречна. Но самое главное – MSI выпустила эту плату очень вовремя, прямо к анонсу Intel Haswell.
