Золотой пьедестал. Обзор трех блоков питания 80 PLUS Gold: Corsair CS650M, Corsair RM850, ENERMAX REVOLUTION XT 530W

К нам в тестовую лабораторию поступили три блока питания: CS650M и RM850 производства компании Corsair, а также ENERMAX REVOLUTION XT 530W. Устройства позиционируются производителями как офисный, мультимедийный и геймерский. Так как диапазон мощностей у блоков питания широкий, то мы не преследовали цель сравнивать эти устройства друг с другом. Однако сравнить их в плане эффективности и стабильности характеристик очень даже можно, тем более, что все модели имеют поддержку стандарта 80 PLUS Gold.

Corsair CS650M

Компания Corsair уже не первый год радует покупателей недорогими, но качественными блоками питания. Однако американцы решили пойти дальше и продвинуть в массы «золотые» блоки питания по вполне доступной цене. Линейка CS Modular мощностью от 450 до 750 Вт призвана реализовать эту нелегкую задачу.

Комплектация и внешний вид

CS650M поставляется в традиционной для данного ценового сегмента картонной коробке с указанием отличительных особенностей и технических характеристик устройства. Внешний вид абсолютно идентичен менее дорогим моделям американского производителя. Скорее всего, такой подход связан в первую очередь с желанием компании сэкономить на упаковке, хотя для «золотого» БП смотрится как-то несолидно.

Внутри расположены все необходимые съемные кабели для подключения дополнительных устройств, инструкция по эксплуатации и гарантийный талон. Порадовало наличие фирменной «флешки». Вероятнее всего, это своеобразный бонус покупателю. Сам блок питания упакован в полимерную пленку с пузырьками воздуха. Однако качество упаковки в целом оставляет желать лучшего. Так, мы не обнаружили в комплекте такую примитивную вещь, как набор фиксирующих винтов.

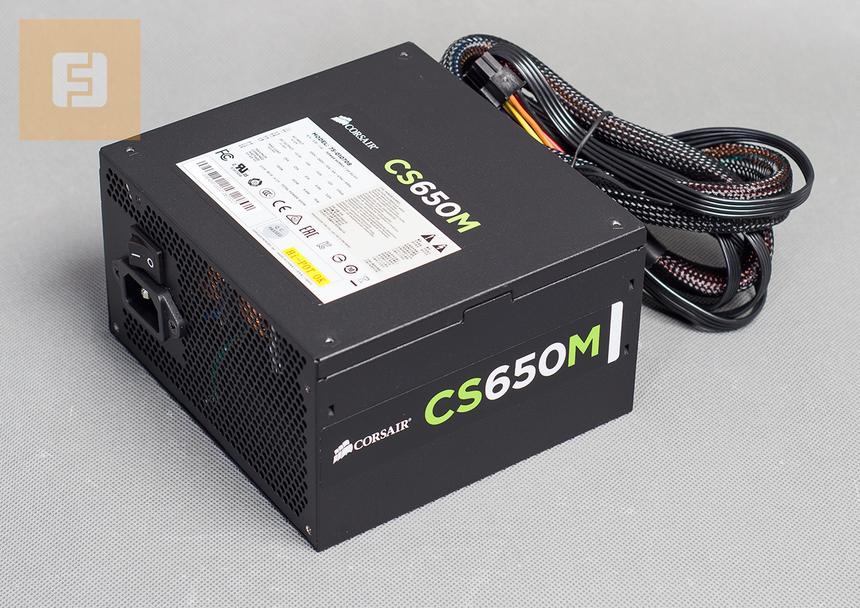

Внешний вид CS650M довольно симпатичный, хотя и без отличительных особенностей. Сочетание черного и салатового цветов выглядит беспроигрышно.

Решетка вентилятора также не имеет существенных отличий от других «кормушек» американской компании. На тыльной стороне расположены разъемы питания периферийных устройств. Их здесь немного, но если учитывать мощность БП, такое количество нам кажется вполне достаточным даже для конфигураций SLI/CrossFire.

Кабели для подключения к материнской плате уже интегрированы в блок питания. Провод питания CPU имеет плоский профиль, что очень удобно при прокладке за шасси корпуса.

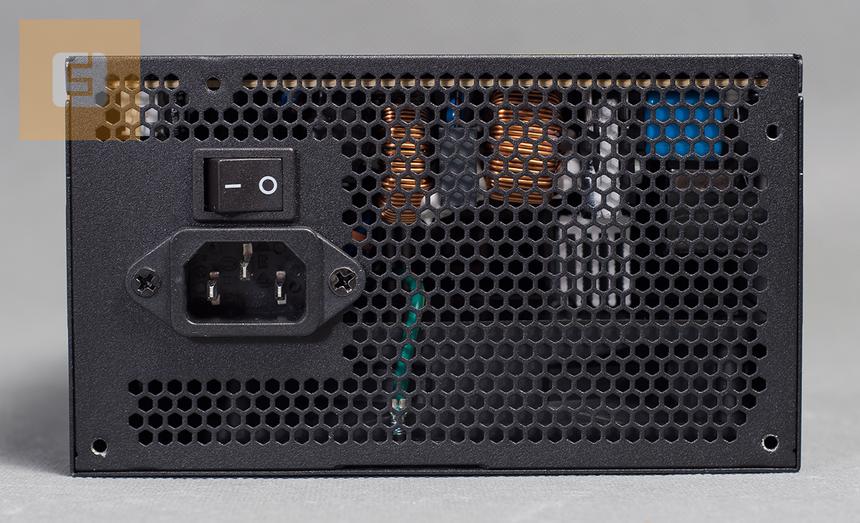

Устройство оснащено стандартным гнездом для подключения внешнего источника 220 В и выключателем.

Технические характеристики и особенности

Давайте перейдем к более детальному обзору испытуемого. Габариты блока питания —стандартные, то есть позволяют разместить его в любом корпусе, поддерживающем стандарт ATX12V v2.4.

Немаловажным козырем CS650M является длина кабелей, которой хватит для осуществления качественной прокладки. Как мы уже отмечали ранее, номинальная мощность устройства находится на отметке 650 Вт. Этого будет вполне достаточно для сборки игрового десктопа с одной топовой или двумя мейнстрим-видеокартами.

Что же касается распределения мощности по линиям, то тут все логично: большая часть ресурсов отведена на шину +12V — 612 Вт, так как она самая «прожорливая». Линии +3,3V и +5V совмещены и ограничены мощностью 130 Вт. «Дежурка» рассчитана на максимальный ток 3 А. Если USB-порты на вашей материнской плате получают питание от +5Vsb, то 15 Вт мощности будет вполне достаточно даже для зарядки нескольких устройств одновременно. В целом пиковые значения токов по линиям выше среднестатистических показателей. Наличие «золотого» сертификата обусловлено применением эффективных DC-DC преобразователей, которые сказываются как на размерах, так и весе устройства.

Внутреннее устройство

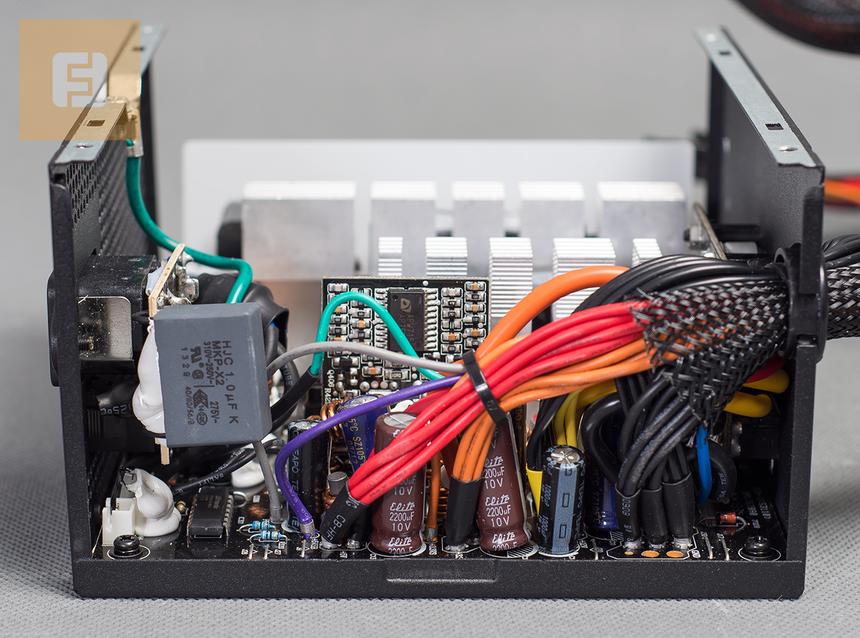

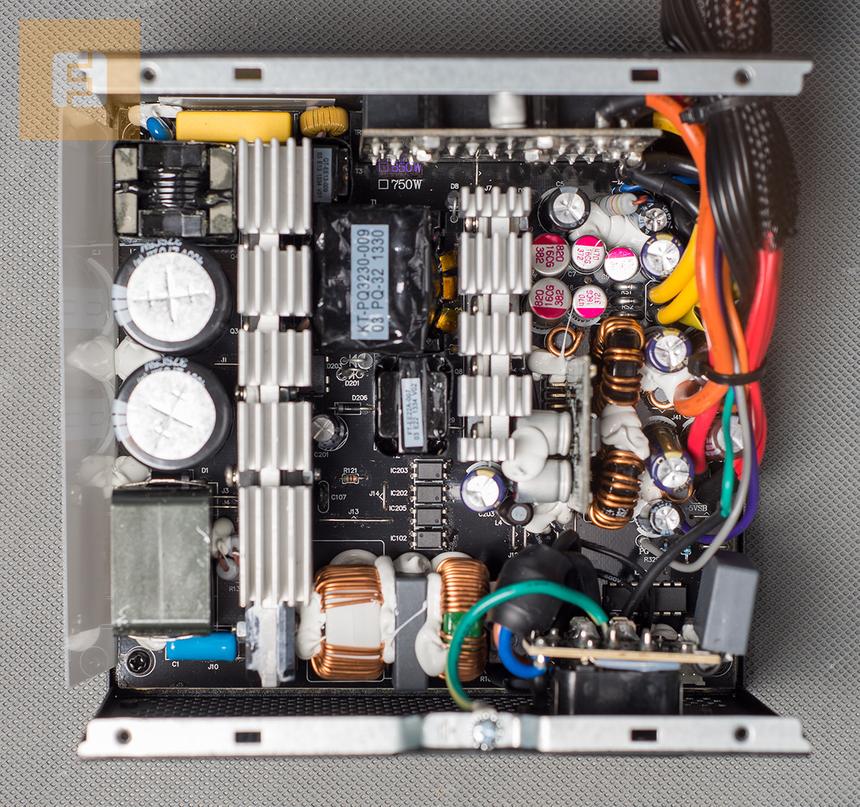

«Внутренности» блока питания собраны китайской компанией Great Wall. У фирмы хорошая репутация. У модели CS650M, скорее всего, используется общая платформа с моделью мощностью 750 Вт. На входе расположены два Х- и четыре Y-конденсатора, а также два дросселя для фильтрации помех. Два диодных моста T15KB60 установлены на радиаторе первичной цепи.

APFC образуют два конденсатора на 270 мкФ или 400 В производства Nippon Chemi-Con, супербыстрый диод BYC15-600, два мосфета 30N60E, дроссель, собственно сам контроллер CM6500 и LLC-резонатор CM6901. Главный трансформатор управляется двумя ключами K20A60U.

Питанием «дежурки» управляет ШИМ-контроллер TNY278PN. Ток со вторичной обмотки импульсного трансформатора выпрямляется сдвоенным диодом Шоттки PFR20L45CT, далее фильтруется конденсаторами. Два APW7159 управляют DC-DC конвертерами во вторичной цепи с помощью высокочастотных полевых транзисторов 040N03L. Шина +12V коммутируется четырьмя «полевиками» BV2113. Микросхема-супервайзер Sytronix ST9S429-PQ14 контролирует напряжение всех вторичных линий. В качестве фильтрующих элементов используется комбинация твердотельных и электролитических конденсаторов. Произведены они компанией Teapo, за исключением лишь двух от Elite.

В блоке питания установлен 120-мм вентилятор HA1225L12S-Z с подшипником скольжения, произведенный Hong Hua. Его максимальная скорость вращения равна 1500 об/мин при токе потребления 0,33 А. Несмотря на отсутствие полноценной регулировки оборотов, он работает довольно тихо за счет особого профиля лопастей.

Отмечаем хорошее качество пайки, а вот монтаж в некоторых местах мог бы быть произведен более аккуратно.

Результаты тестирования

Для тестирования мы используем наш нагрузочный блок D-RAM DBS-2200 мощностью 850 Вт.

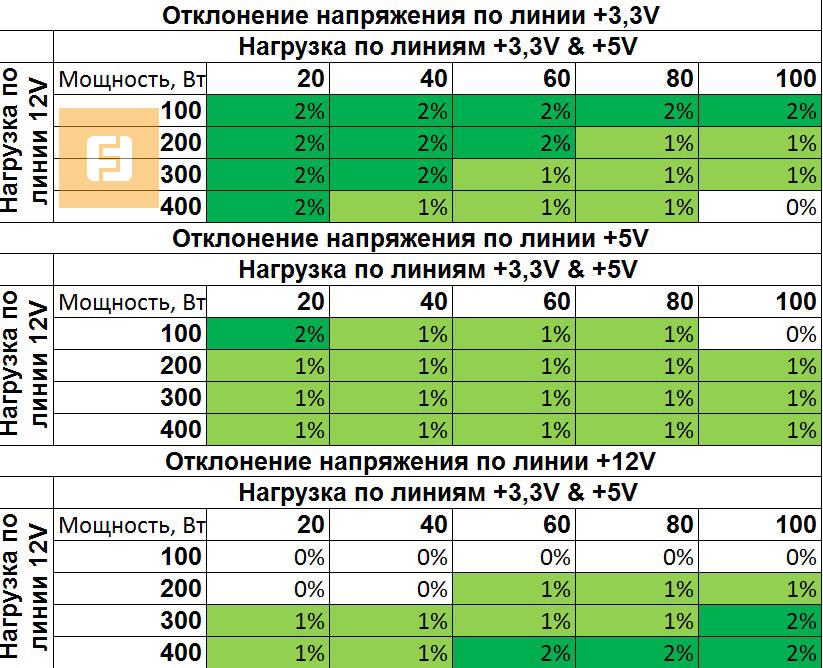

Сразу же хотим отметить, что кросс-нагрузочная характеристика CS650M оказалась на высоком уровне. Признаться, мы не ожидали такого результата от столь недорогого блока питания, пусть даже и с сертификатом 80 PLUS Gold.

Самое большое отклонение было замечено по шине +3,3V на малых нагрузках — до 3,37 В. По мере увеличения нагрузки одновременно по линии +12V и +3,3V, напряжение полностью стабилизируется до номинального значения. Линия +5V еще стабильнее со средним отклонением во всем диапазоне мощности не более 1%. Наибольшая разница достигнута при самой малой нагрузке — 5,08 В. Как видите, просадки напряжения отсутствуют, что является немаловажным фактором для стабильности системной логики в целом. Шина +12V также порадовала своей стойкостью к нагрузке, лишь немного просев на максимальной мощности до 11,8 В.

Грамотная разводка и применение качественных компонентов способствовали тому, что CS650M великолепно показал себя во время тестирования.

А вот показатели температур выглядят не самым лучшим образом. Впрочем, результаты далеко не самые критичные: 45 градусов Цельсия внутри корпуса; 51 градус Цельсия у главного трансформатора. Температура в помещении на момент тестирования не превышала 23 градусов Цельсия.

Максимальный уровень шума составил 34,5 дБ. Это достаточно тихо, хотя для среднеоборотного кулера результат весьма посредственный.

Конкурент Corsair CS650M

Chieftec GPM-650C

Конкурент у CS650M один, но весьма серьезный. Компания Chieftec, заработавшая себе имя на производстве качественных корпусов и блоков питания, — единственная, кто может навязать Corsair достойную борьбу в бюджетном сегменте.

Модель GPM-650C сертифицирована согласно 80 PLUS Gold. «Кормушка» имеет частично модульное исполнение и приятный внешний вид. Помимо этого, самым важным фактором является качественная компонентная база.

Corsair RM850

Несколько месяцев назад в Интернете проскочила информация о том, что компания Corsair допустила просчеты в конструкции новейших блоков питания серии RM. Суть проблемы заключается в неправильном функционировании СО в пассивном режиме, а точнее выходе из него. Технология Zero-RPM позволяет не задействовать вентилятор до нагрузки 40% при температуре воздуха 25 градусов Цельсия. Поскольку старт кулера не зависит от показаний температурного датчика, но от потребляемой мощности, то в случае высокой температуры окружающей среды (например, в жаркое время года или в тесном корпусе) защита от перегрева срабатывала до старта системы охлаждения.

Американская компания с должной серьезностью отнеслась к этой проблеме и предложила владельцам бесплатно заменить их блоки питания на стабильные модели.

Комплектация и внешний вид

RM850 поставляется в большой коробке из тонкого картона с выдержанными светло-серыми тонами по всему периметру бокса. На лицевой части указаны модель и фотография внешнего вида конечного устройства. На оборотной стороне приведены основные технические характеристики, а также изображения типов кабелей питания, поставляемых в комплекте.

Но это все фантик. Сам блок питания упакован в коробку из толстого гофрированного картона. Внутри нее расположен сам RM850, защищенный от внешних воздействий полимерной пеной, а также отсек с кабелями. БП упакован в наглухо заклеенный полиэтиленовый пакет во избежание проникновения воздуха во время хранения и транспортировки.

Помимо «кормушки» и кабелей, мы нашли инструкцию по эксплуатации, гарантийный талон, пластмассовые хомуты для крепления кабелей и гид покупателя, в котором содержится краткая информация о других продуктах Corsair.

Выглядит «кормушка» очень солидно и стильно. Особую роль в дизайне сыграли закругленные формы вдоль корпуса, а также выпуклые линии на верхней крышке, образующие визуальное продолжение решетки вентилятора. Будем надеяться, что внутренняя часть в полной мере будет соответствовать внешней. Со стороны RM850 выглядит меньше, чем он из себя реально представляет. А габариты у него — будь здоров!

Блок питания полностью модульный. Съемные кабели имеют плоскую форму, что заметно улучшает менеджмент внутри корпуса компьютера. Также не стоит забывать о том, что при меньшем сечении кабеля улучшается циркуляция воздуха (конвекция), что только в лучшую сторону скажется на температурных режимах остальных компонентов ПК.

Технические характеристики и особенности

Из трех представленных в этом обзоре блоков питания RM850 — самый мощный. На его основе можно собрать топовый системный блок практически любой сложности. Соответственно к характеристикам RM850 нужно относиться более придирчиво.

Но видимых недостатков (согласно паспорту устройства) мы так и не обнаружили. Все соответствует высшему стандарту. Например, шести кабелей 6+2 PCI-E хватит даже для питания двух High-End видеоадаптеров, а два кабеля CPU понадобятся в том случае, если материнская плата имеет два соответствующих разъема. Остальная периферия будет довольствоваться обилием SATA и Molex проводов.

Единственное, что определенно смущает, так это длина кабелей. Если в случае с предшествующим в обзоре CS650M, для мейнстрим-конфигураций, хватает обычного корпуса формата Midi-Tower, то с применением RM850 может возникнуть необходимость использования Full Tower или даже Ultra Tower. Существует вероятность нехватки длины кабеля для CPU с нижним расположением блока питания. Поэтому необходимо все просчитать, и в случае необходимости приобрести соответствующий удлинитель.

Теперь посмотрим на таблицу распределения мощности по линиям напряжений. Шина +12V теоретически может полностью взять всю нагрузку на себя. Это говорит о том, что это доминирующая линия из вторичных напряжений, и от нее уже формируются +3,3V и +5V с помощью понижающих DC-DC преобразователей. Такой подход уже относительно давно используют большинство известных производителей. Мощность линий +3,3V и +5V ограничена показателем 150 Вт, что на 20 Вт больше, чем у CS650M. Этого более чем достаточно для конфигураций с множеством карт расширений и жестких дисков, являющихся основными потребителями этих напряжений. Максимальная нагрузка на «дежурке» не должна превышать 15 Вт, чего на практике хватает с лихвой.

Внутреннее устройство

Corsair RM850 базируется на платформе Chicony Power Technology (Hipro), довольно сильно отличаясь от классической платформы. Связано это в первую очередь наличием более крупных радиаторов. DC-DC конвертеры во вторичной цепи выполнены на дочерней вертикальной плате. Между прочим, именно массивная конструкция радиаторов и увеличенная площадь гребенок позволяют работать вентилятору в пассивном режиме, о чем мы уже успели вам рассказать.

Прямо на входе, на розетке питания, расположены два Y-конденсатора. Далее на плате припаяны два Х- и еще столько же Y-конденсаторов, три дросселя для фильтрации помех и варистор для защиты от перенапряжения в первичной цепи. Два параллельно расположенных выпрямительных моста закреплены на Г-образном радиаторе. Быстрый диод C3D08060A и три полевых транзистора используются в APFC. Рядом расположен конденсатор 560 мкФ (420 В) фирмы Panasonic.

Главные ключи IPP50R190CE расположены на двух радиаторах, по два на каждый. PFC/ШИМ-контроллер CM6802 управляет каждой парой транзисторов как одним «полевиком». Монтаж очень плотный, поэтому нам не удалось более подробно разглядеть компоненты на дочерней плате. Но все же кое-что удалось обнаружить. В верхней части платы находится синхронный выпрямитель APE6019, управляющий транзисторами +12V.

 Также мы обнаружили шесть полевых транзисторов BSC028N06NS и два VRM-контроллера, используемых для выпрямления +12V и формирования +3,3V и +5V. Ток идет по медным шинам, выполняющим одновременно роль проводника и радиатора, так как последний во вторичной цепи отсутствует. Далее напряжение фильтруется от помех конденсаторами фирмы Ltec и дросселями групповой стабилизации.

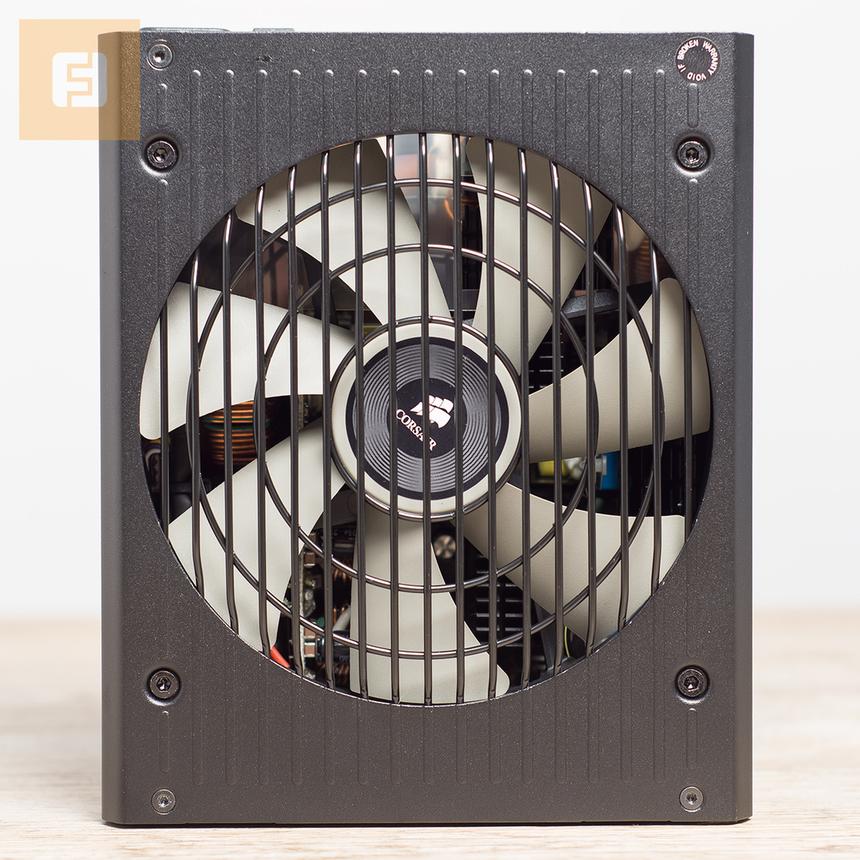

В качестве активной системы охлаждения используется вентилятор NR135L собственного производства. Известно, что в конструкции кулера используется подшипник скольжения с винтовой нарезкой для обеспечения оптимальных шумовых характеристик.

Что же касается качества пайки, то оно ничем нас не удивило, но и не огорчило. Монтаж компонентов произведен аккуратно, что заметно на приведенных выше фотографиях.

Результаты тестирования

КНХ несколько удивила нас завалом на линии +3,3V. Хотя результаты можно охарактеризовать как удовлетворительные, VRM явно не до конца справляется при высокой нагрузке на шину, а максимальное отклонение достигло 0,13 В. Влияние линии +12V практически никакое, за исключением лишь улучшения показателей на средних нагрузках. На линии +5V мы наблюдаем отличные показатели на всем диапазоне нагрузки. Лишь при высокой нагрузке вкупе с шиной +12V имеется отклонение до 4,92 В. То есть «напруга» слегка проседает.

О линии +12V и говорить особо нечего. Результаты превосходные! Вот уж где стоит отметить непревзойденную стабильность при всех нагрузках.

Теперь скажем пару слов о работе системы охлаждения. Результаты не выдающиеся, однако находятся на должном уровне. Температуры корпуса и главного трансформатора составили 40 и 51 градус по Цельсию соответственно. Уровень шума от работы вентилятора не превысил 28,7 дБ. Услышать его довольно проблематично.

Конкуренты Corsair RM850

Chieftec GPM-850C

Цена RM850 в России до сих пор доподлинно неизвестна. Скорее всего, он будет стоить в районе 5000 «деревянных». В данном ценовом диапазоне выгодной покупкой окажется модель GPM-850C. Она также имеет «золотой» сертификат эффективности. Также блок соответствует всем последним стандартам энергосбережения.

Thermaltake EVO Blue 2.0 850W

Для любителей «милитари» компания Thermaltake преподнесла вполне удачный блок питания. Хотя он и стоит весьма немало (в районе 6000 рублей), однако может представлять большой интерес.

Из отличительных особенностей хотим отметить ярко-голубую подсветку вентилятора вкупе с армейской окраской корпуса. Смотрится, прямо скажем, на любителя, но в любом случае забавно. Также в нем присутствует функция увеличения мощности на 100 Вт и скорости вращения вентилятора с помощью нажатия специальной кнопки. Скорее всего, она будет полезна любителям разгона. Твердотельными конденсаторами уже мало кого удивишь, однако это однозначный плюс Thermaltake EVO Blue 2.0. В общем, экземпляр достойный.

ENERMAX Revolution XT 530W

Серия Revolution XT от именитой тайваньской компании, помимо представленной в тесте модели на 530 Вт, располагает также блоками питания мощностью 430 Вт, 630 Вт и 730 Вт. Новейшее мейнстрим-поколение от ENERMAX разработано согласно последним стандартам энергосбережения, включая поддержку C6/C7-функций, встроенных в процессоры Intel Haswell. На деле Revolution XT 530W оказался невероятно эффективным блоком питания.

Комплектация и внешний вид

Внешний вид упаковки не пестрит громкими наградами и россыпью отличительных «особенностей». Все солидно, и без излишества. В ENERMAX не стали заострять внимание на коробке, видимо, посчитав это второстепенной задачей. Хотя скучным такой дизайн не назовешь уж точно.

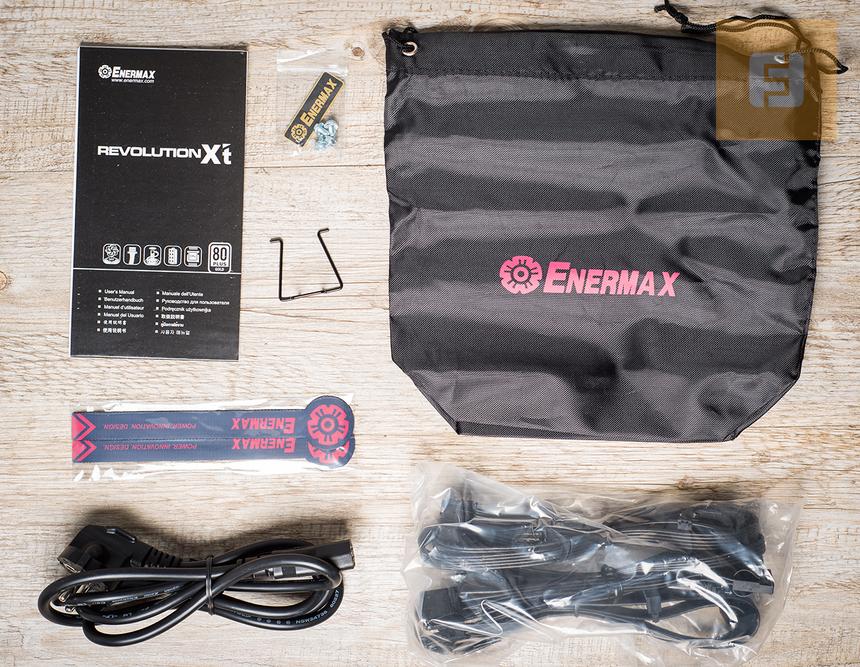

Сам блок питания надежно упакован в наполненную воздухом полиэтиленовую пленку. Рядом расположены дополнительные аксессуары: кабели, сумка для проводов, инструкция по эксплуатации, монтажные винты, липкие стяжки и скоба. Последняя получила название CordGuard, она препятствует случайному извлечению сетевой вилки.

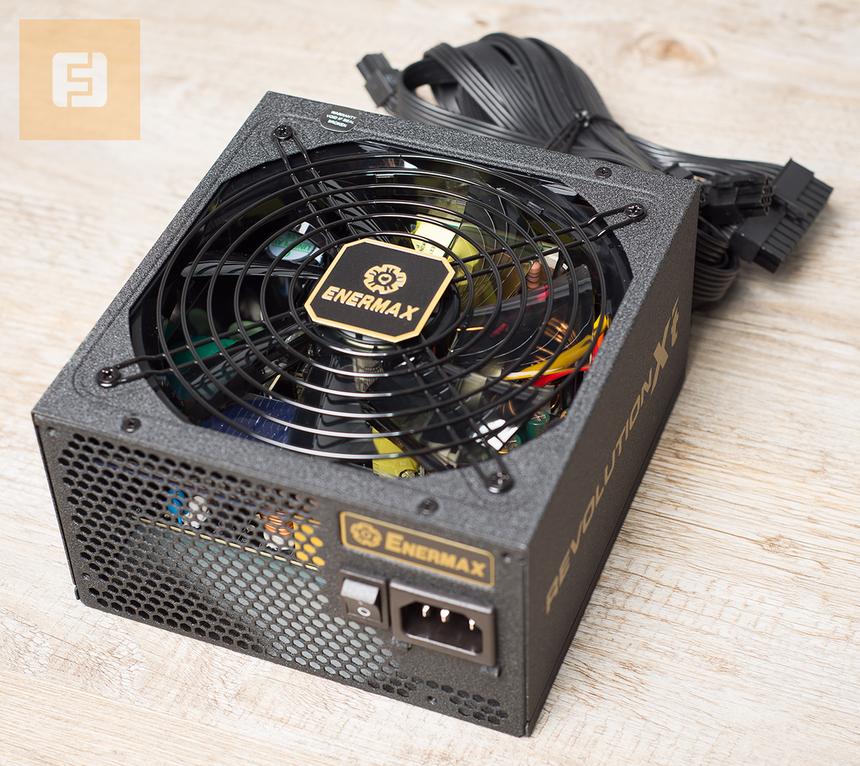

Дизайн «кормушки» выполнен в черно-золотых тонах. Используется практичная матовая краска с крошкой. Так, пыль и следы пальцев практически незаметны. Это немаловажный фактор для любителей моддинга. Посередине решетки вентилятора находится эмблема компании, что смотрится очень солидно.

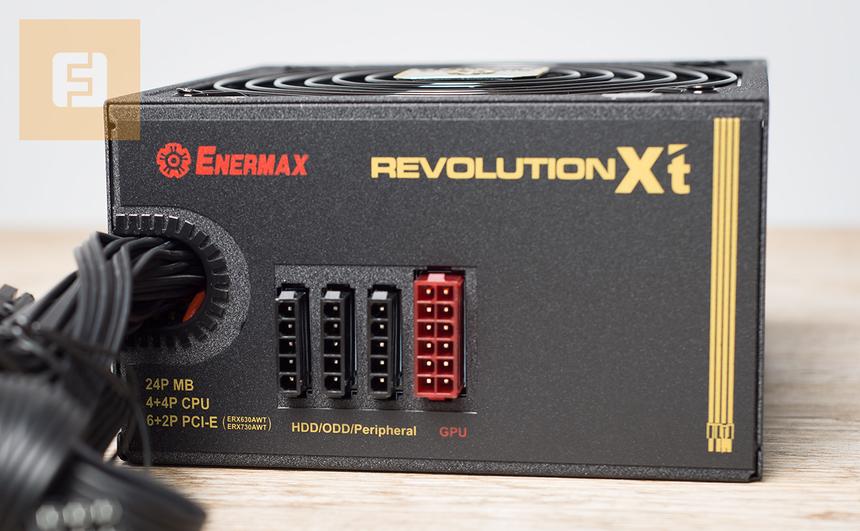

Разъемы для подключения кабелей вторичных напряжений подписаны и расположены в четком порядке.

Технические характеристики и особенности

Мощность испытуемой модели Revolution XT составляет 530 Вт. Много это или мало, следует решать из потребностей конкретного пользователя. Однако для средней игровой конфигурации с хорошими процессором и видеокартой этого вполне достаточно. И нет ничего удивительного в том, что производитель не предусмотрел дополнительный кабель PCI-E, хотя разъем на корпусе присутствует. Связано это в первую очередь с тем, что Revolution XT 530W имеет одинаковую платформу с более мощными «собратьями». В остальном же блок питания располагает всеми необходимыми кабелями питания. Также следует отметить относительно небольшую длину проводов, поэтому будьте внимательнее при выборе компьютерного корпуса.

Как и в подавляющем большинстве БП ENERMAX, Revolution XT 530W имеет общую шину +12V с максимальной нагрузкой 516 Вт, от которой питаются +3,3V и +5V. Для них выделена общая мощность 100 Вт. «Дежурка» 5Vsb здесь весьма мощная с лимитом по току 3 А.

Из немаловажных особенностей отмечаем технологию HeatGuard, призванную оставлять работающим вентилятор в течение 30-60 секунд после выключения компьютера. Такой подход благоприятно сказывается на продолжительности срока службы наиболее ответственных узлов БП. Технология Non-Stop 24/7 позволяет Revolution XT 530W работать в непрерывном режиме при температуре окружающей среды 40 градусов Цельсия. Связано это с эффективной работой ключей, импульсных трансформаторов и DC-DC преобразователей.

Внутреннее устройство

Обратив пристальное внимание на печатную плату, мы выяснили, что тестируемый БП однозначно имеет общую платформу с остальными моделями серии Revolution XT. Об этом свидетельствует недвусмысленная шелкография примерно в середине платы, если смотреть сверху.

В «первичке» мы насчитали четыре Y-конденсатора, два Х-конденсатора, один пленочный конденсатор, варистор, два дросселя с сердечником из порошкового железа. Далее расположены дроссель APFC, реле, диод и термистор, образующие защитный узел, «бочонок» на 270 мкФ (400 В) компании Panasonic.

На радиаторе закреплены выпрямительный мост, группа главных полевых транзисторов. Перпендикулярно им расположена небольшая плата с контроллером PFC. Посередине имеются два импульсных трансформатора. Тот, что крупнее — главный; меньший относится к «дежурке». На вертикальной плате выполнены формирователи напряжений +3,3V и +5V, которые запитаны от шины +12V. Здесь же припаяны шесть «полевиков», фильтрующие твердотельные конденсаторы и дроссели. Остальные конденсаторы — электролитические, произведены фирмой CapXon. На наш взгляд, сюда просятся детали от Rubycon, Nippon Chemi-Con или Sanyo.

В системе используется вентилятор собственного производства. Он работает согласно технологии Twister Bearing. Ее суть заключается в уменьшении площади трущихся деталей для улучшения акустических характеристик, а также наличия автоматически смазывающегося подшипника. Исходя из ТТХ, срок службы вентилятора составляет не менее 100 000 часов.

Результаты тестирования

Линия +3,3V при относительно малых и средних нагрузках немного отклоняется от номинального значения до 3,38 В, что в процентном соотношении составляет всего лишь 2%. По мере роста нагрузки напряжение практически достигает номинала.

Линия +5V работает еще стабильнее. Напряжение на ней полностью соответствует номиналу на нагрузке 100 Вт по линиям +3,3V, +5V и +12V. По мере увеличения мощности оно слегка отклоняется и остается неизменным на протяжении всего тестирования.

Шина +12V также без особых проблем справилась с возложенной на нее обязанностью, лишь поднявшись до 12,2 В на средних нагрузках. При максимальной мощности этот показатель приближается к номиналу, отличаясь всего на 1%.

Больше всего нас удивили показатели температуры и шума. Максимальный уровень звукового давления составил 30,2 дБ, что говорит о прекрасном качестве кулера ENERMAX. Пиковые температуры внутри корпуса и главного трансформатора составили всего 30 и 33 градуса по Цельсию соответственно. Эффективная работа преобразователей и транзисторных сборок видна налицо.

Конкуренты ENERMAX Revolution XT 530W

Corsair CP-9020053-EU 550W

Полностью модульный, качественный и симпатичный блок питания. Стоит он порядка 4200 рублей, причем полностью отрабатывает вложенные в него средства. Имеет сертификат 80 PLUS Gold, плоские кабели для улучшения конвекции внутри корпуса, малошумные конденсаторы и трансформаторы.

Также мы не обойдем стороной функцию мониторинга скорости вращения вентилятора и нагрузки под названием Corsair Link. Для нее предусмотрен специальный разъем со стороны подключения компьютерной периферии. Все, что нужно пользователя, — это докупить отдельно USB-хаб для связи с ПК.

SeaSonic G-550 SSR-550RM

Изделия от SeaSonic не нуждаются в представлении, так как этот бренд уже давно ассоциируется с таким словом, как надежность. Поэтому мы не будем долго задерживаться на перечислении особенностей модели SSR-550RM. Стоит лишь упомянуть, что при цене порядка 4500 рублей покупатель получает тихий, надежный и производительный (в меру своих возможностей) блок питания.

Выводы

Прежде чем сделать краткий вывод по каждому из устройств, стоит отметить, что блоки питания с сертификатом 80 PLUS Gold заметно подешевели и нарастили «жирок» из энергосберегающих функций. Хоть эти нововведения и малозаметны с нашими тарифами за электроэнергию, однако «золотые» БП надежнее своих «бронзовых» и «серебряных» оппонентов. Поэтому мы не видим поводов скупиться на покупку подобного устройства, которое, к сожалению, традиционно играет роль «остаточного девайса» при сборке системного блока. Порой, несерьезный подход к выбору блока питания имеет куда более серьезные последствия, о чем неумолимо говорит статистика.

CS650M, вопреки нашим ожиданиям, стал откровением данного обзора. Несмотря на невысокую цену, он представляет устройство как минимум более высокого класса, о чем свидетельствуют результаты нашего тестирования. Его можно смело рекомендовать для сборки игрового компьютера даже с применением двух Middle-End видеокарт.

О цене RM850 нам еще мало, что известно. Однако в США его можно приобрести за 159 долларов. Из этого следует, что в России его стоимость вряд ли превысит 5000 рублей. В этом случае мы получаем вполне конкурентоспособный БП с качественной сборкой и стабильной шиной +12V, что играет первостепенную роль в системе с двумя мощными видеоадаптерами. Следовательно, покорить геймерский и оверклокерский сегменты ему будет по зубам.

Revolution XT 530W оказался самым «хладнокровным» блоком питания. Как мы уже говорили, связано это с отменной элементной базой и грамотными расчетами инженеров тайваньской компании. Впрочем, было бы наивно ждать чего-то другого от столь именитого бренда. Мощность блока маловата для его применения в геймерских сборках, но на его основе можно собрать надежный и стабильный мультимедийный ПК с одной дискретной видеокартой. Если вы цените тишину и экономичность, то вам однозначно следует присмотреться к Revolution XT 530W.
