Квадрига с турбонаддувом. Обзор сетевого накопителя QNAP TS-421

Конкуренция на рынке сетевых накопителей беспощадна, и каждый разработчик стремится чем-то выделиться. Да, x86-процессорами нас уже не удивишь; четырьмя отсеками и 2 гигабайтами оперативной памяти — тоже. Однако есть много других важных качеств, которые покупатели хотят увидеть в своём будущем сетевом накопителе: простота использования, гибкость настройки, интересный дизайн, и QNAP TS-421 отвечает всем этим требованиям.

Что касается функциональности, то очень часто на старте продаж устройства могут не реализовать полностью свой потенциал из-за недоработок в программном обеспечении. Таким образом, через полгода после официального релиза веб-интерфейс и функциональность могут претерпеть значительные изменения, а скорость работы чуть-чуть, да изменится. Сетевые хранилища не подразумевают частой замены, и дальнейшая судьба и репутация каждой модели напрямую зависит от добросовестности разработчиков. Поэтому в нашем сегодняшнем обзоре мы дополнительно сравним две версии прошивки: самую первую и последнюю из доступных на данный момент.

Технические характеристики

В линейке устройств QNAP TurboNAS для дома и малого офиса TS-421 является крепким середняком. Старшая модель TS-469L может похвастать наличием VGA/HDMI, Intel Atom, и аж пяти USB 2.0, при этом её стоимость незначительно выше, чем у средних моделей. QNAP по умолчанию не комплектует свои накопители жёсткими дисками. Чтобы лучше понять позиционирование TS-421 производителем, сравним его с остальными устройствами линейки QNAP TurboNAS.

^{* — TS-469L может быть расширена до 3 Гбайт}

Хотя вопрос о нехватке производительности ARM-процессора Marvell стоит не так остро, особенно в накопителях для дома и малого офиса, очень хочется понять: востребована ли большая производительность 2 ядерных х86 решений в этих условиях эксплуатации.

Комплектация и внешний вид

QNAP TS-421 поставляется в яркой упаковке, на поверхности которой перечислены сильные стороны и самые интересные функции этого сетевого накопителя. По какой-то причине на ней отсутствует ручка, хотя на внутренних картонных створках прорези для неё имеются.

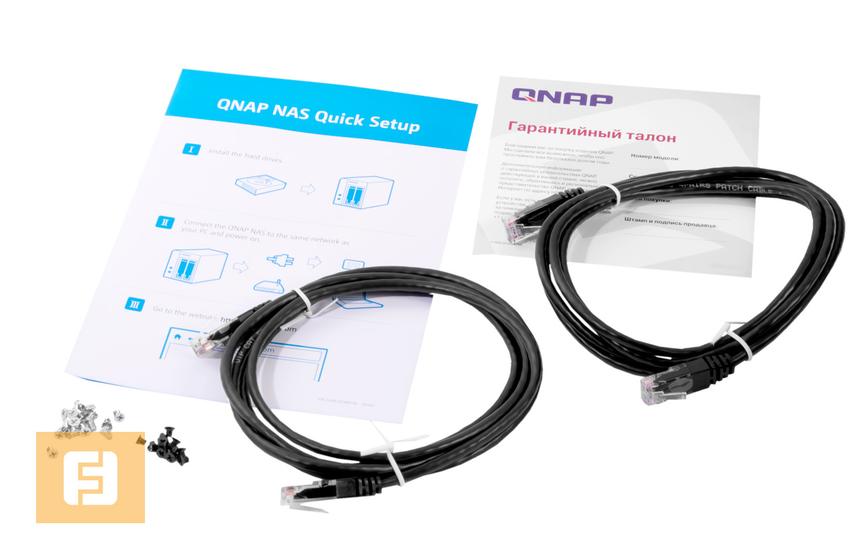

Само устройство упаковано в плотный полиэтиленовый пакет, а для обеспечения сохранности содержимого применяются сэндвич-блоки из вспененного полипропилена. Комплектация, как и у других сетевых хранилищ, аскетичная, однако всё необходимое на месте:

• Внешний блок питания и кабель;
• Два Ethernet-кабеля;
• Два комплекта винтов для жёстких дисков;
• Сетевое хранилище QNAP TS-421;
• Гарантийный талон;
• Вкладыш с приглашением на start.qnap.com для быстрой настройки.

Блок питания крупный, с индикатором питания — зелёным светодиодом, кабель у БП длинный.

Внешний вид

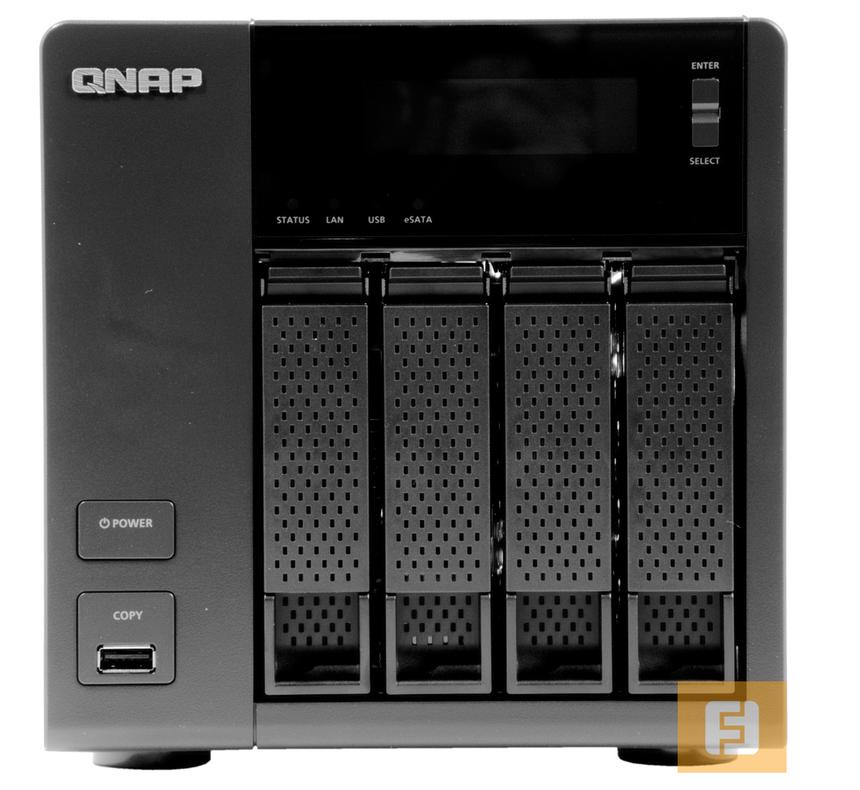

Сетевое хранилище выглядит так, что не возникает желания упрятать его куда-нибудь подальше с глаз долой; на него действительно приятно смотреть. Передняя панель выполнена из приятного на ощупь шершавого пластика. В левом верхнем углу находится логотип QNAP. Боковые грани и низ передней панели сглажены.

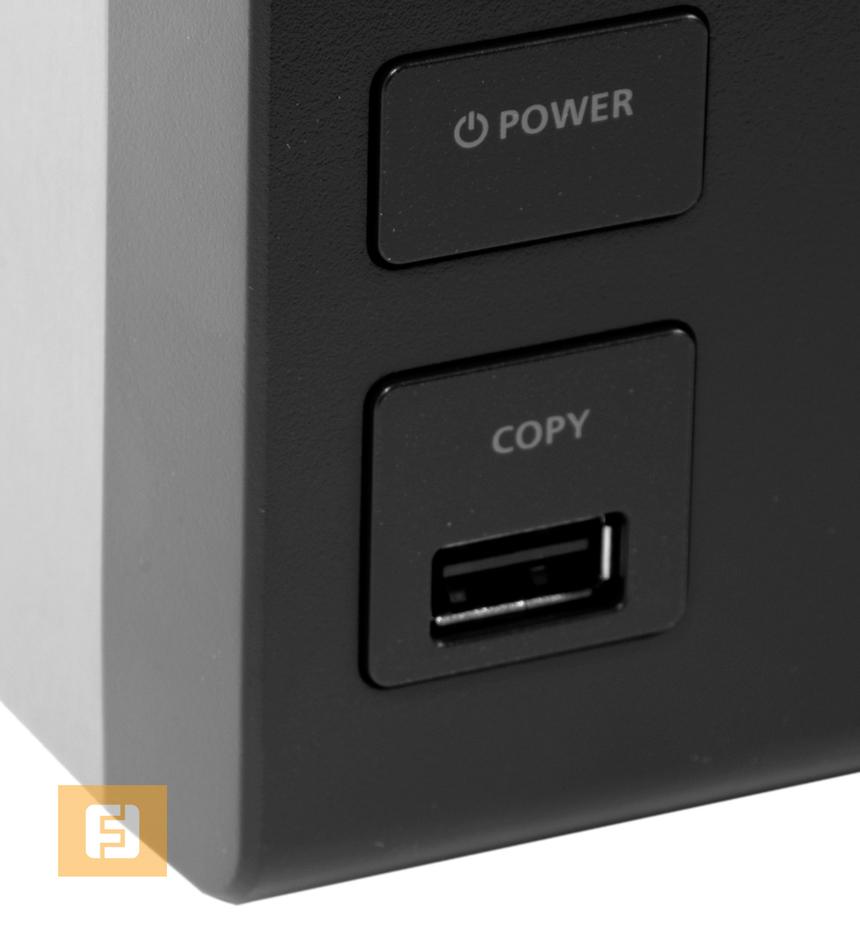

В левом нижнем углу передней панели находится USB 2.0 порт, вокруг которого расположилась кнопка COPY для быстрого копирования данных с USB-носителя. Прямо над ней — кнопка POWER.

Верхнюю часть, справа от логотипа производителя, занимает двухстрочный LCD-экран, точно такой же, как у большинства аналогичных сетевых хранилищ. Справа от экрана располагается две кнопки: Enter и Select. Если на две секунды зажать Enter, появится внутреннее меню устройства, а по нажатию Select пролистывается общая информация: текущая версия прошивки и IP-адрес каждого из Ethernet портов.

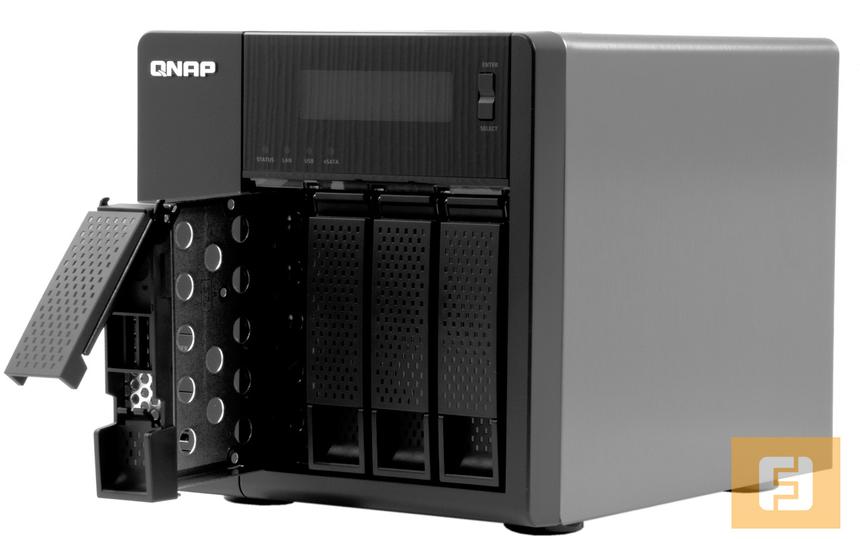

Под экраном находятся четыре светодиодных индикатора (слева направо): STATUS, LAN, USB и eSATA. В QNAP решили, что индикации заслуживает каждый задействованный в сетевом накопителе интерфейс. Под экраном расположены четыре отсека для жёстких дисков, каждому из них также выделили по зелёному светодиоду. Яркость индикаторов на приемлемом уровне, они различимы в темноте и не режут глаза.

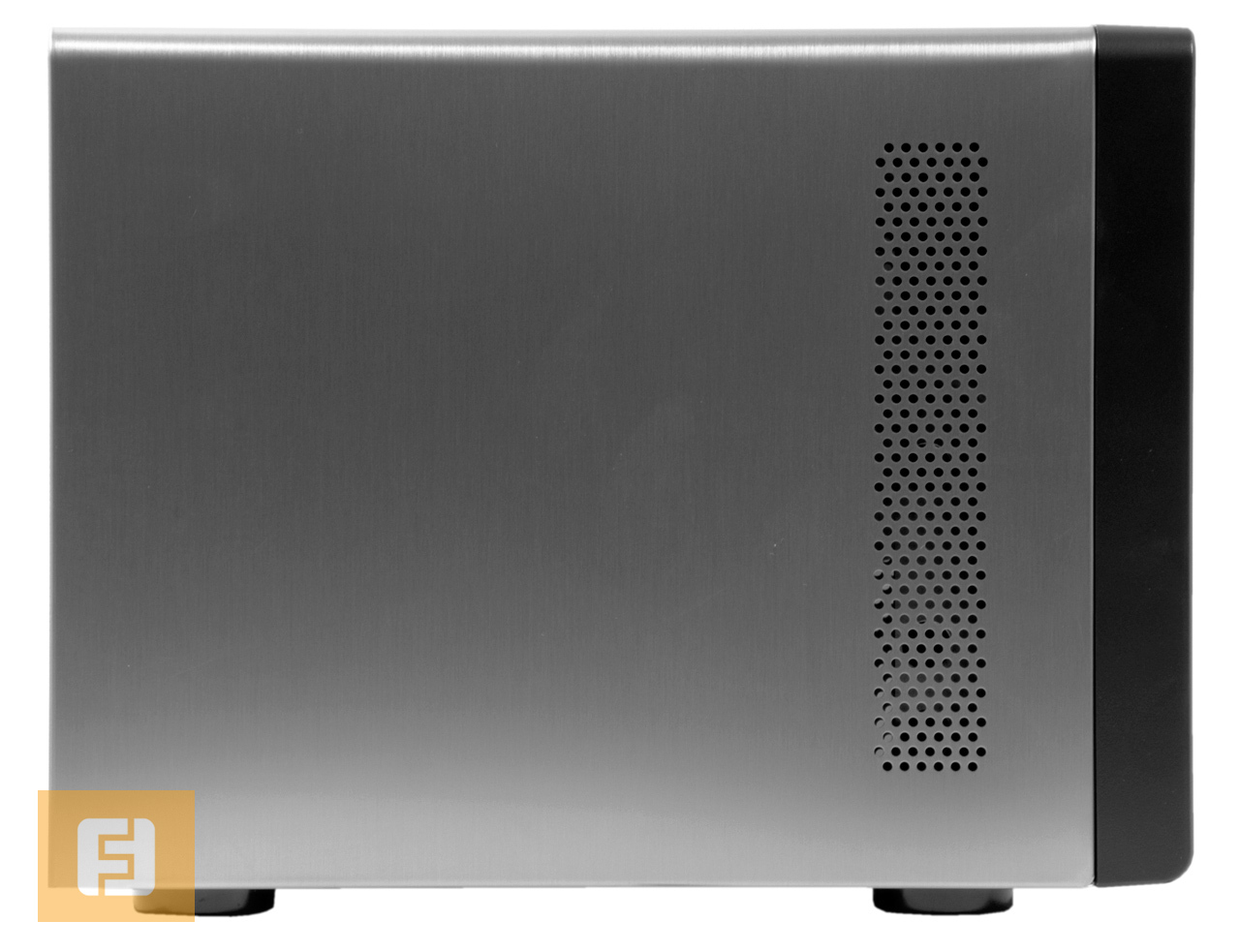

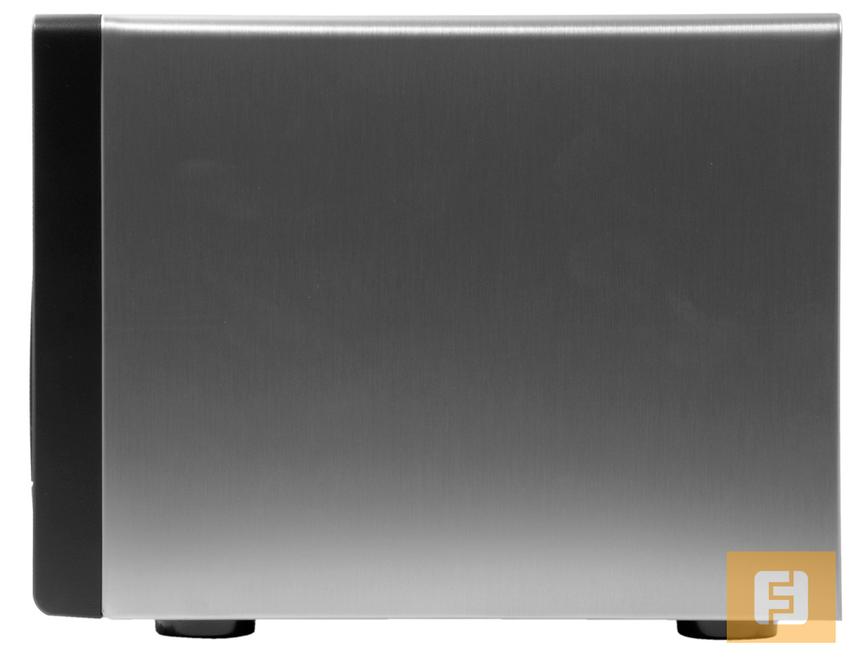

Корпус литой, на левой боковой панели находится решётка для притока воздуха, правая панель глухая. Вентилятор с диаметром крыльчатки 80мм расположен за штампованной решёткой.

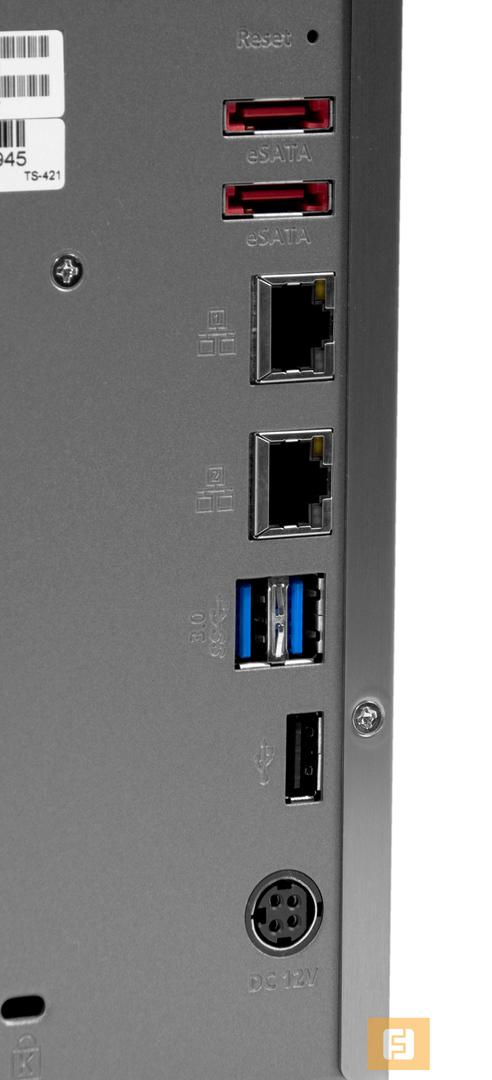

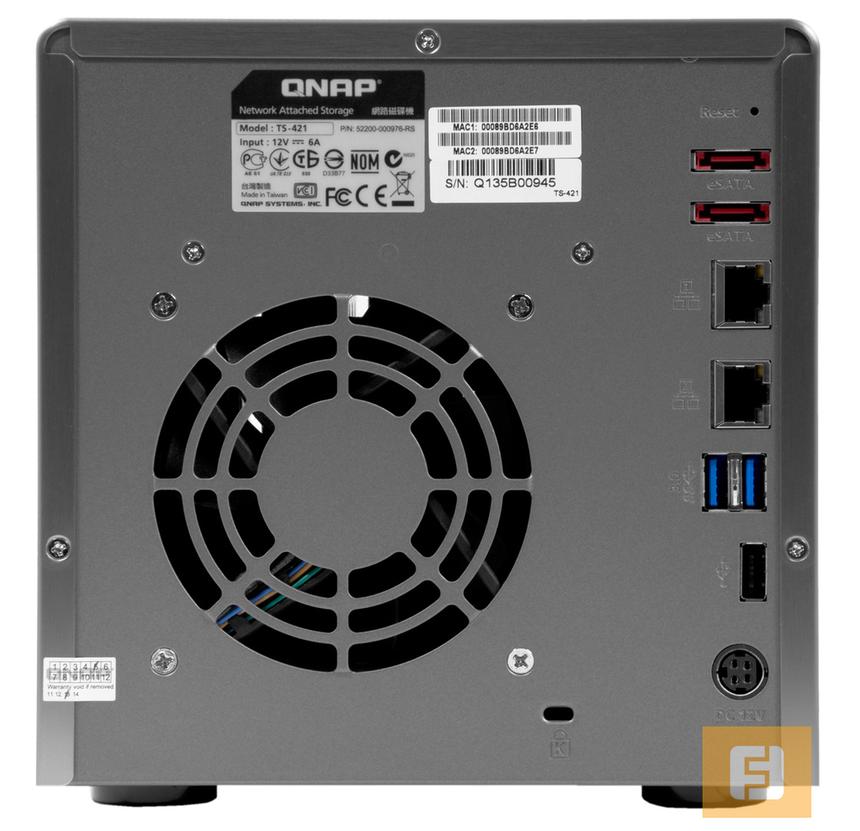

На задней панели, с правой стороны находится набор портов:

• два eSATA;
• два Гбитных Ethernet;
• два USB 3.0 + один USB 2.0 + один USB 2.0 на передней панели;
• разъём питания.

Во время тестирования они были задействованы следующим образом:

• два Ethernet порта: один для подключения к роутеру, один для подключения к ПК;
• два USB 3.0 для регулярного бэкапа на два внешних жёстких диска;

Картриджи для жёстких дисков предусматривают установку обоих типов накопителей: 2,5" и 3,5". Жёсткие диски прикручиваются четырьмя болтами: всего восемь отверстий для двух форм-факторов накопителей. Система установки выполнена просто и надёжно: передняя крышка открывается, а при закрытии плотно и жёстко фиксирует картридж в корпусе сетевого накопителя. Вентиляционные отверстия в слотах находятся под крышкой; в закрытом положении их не видно. Воздух поступает через выемки под пальцы.

Сборка и дизайн QNAP TS-421 оставляют о себе очень благоприятные впечатления. Цвета гармонично сочетаются, а панели очень тщательно подогнаны — стыки выполнены настолько точно, что, поднося руку к решётке на левой панели, ощущаешь приличное воздушное давление.

Первый запуск и настройка

QNAP поступает очень гуманно по отношению к людям, которые впервые приобрели себе NAS. Открыв коробку, они сразу обнаружат маленький листочек с указаниями, что надо делать. Даже если покупатель никогда не пользовался сетевыми накопителями и не имеет ни малейшего представления о том, как правильно настраивать и запускать такие устройства, волноваться ему не о чём. Более того: весь интерфейс от начала до конца грамотно и понятно переведён на русский язык.

После извлечения TS-421 из коробки и подключения к питанию, сетевой карте ПК или роутеру нужно зайти на страничку QNAP и пройти настройку. Для начала вам предложат прикрутить жёсткие диски к картриджам.

Потом объяснят, куда что подключать; схематичные изображения наглядно описывают необходимые действия.

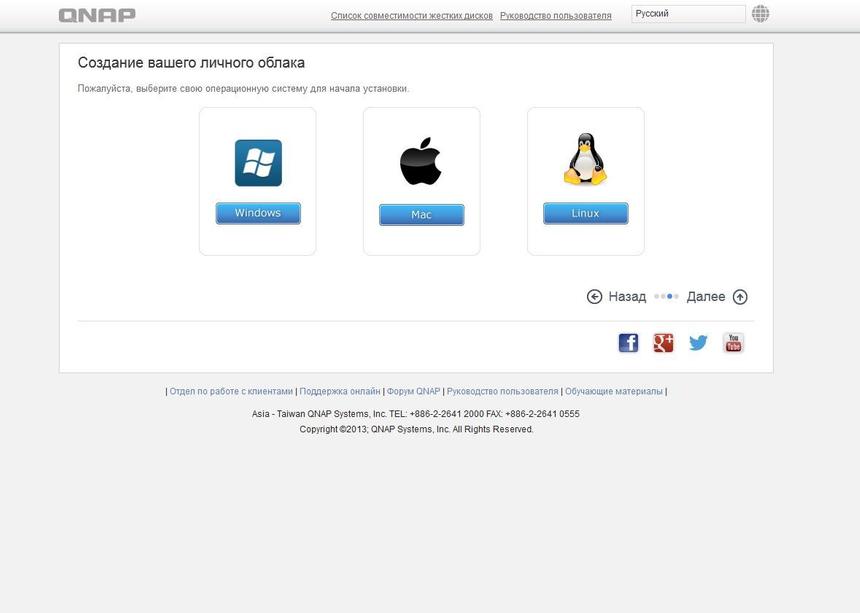

В QNAP позаботились о поддержке всех необходимых ОС. Существуют также приложения для iOS и Android. Однако детали работы приложения для мобильных устройств мы опишем чуть ниже.

QFinder — программа для первоначальной настройки сетевого накопителя. После всех необходимых действий (пуск и отладка, обновление прошивки, подключение сетевых дисков) его можно смело удалить из системы.

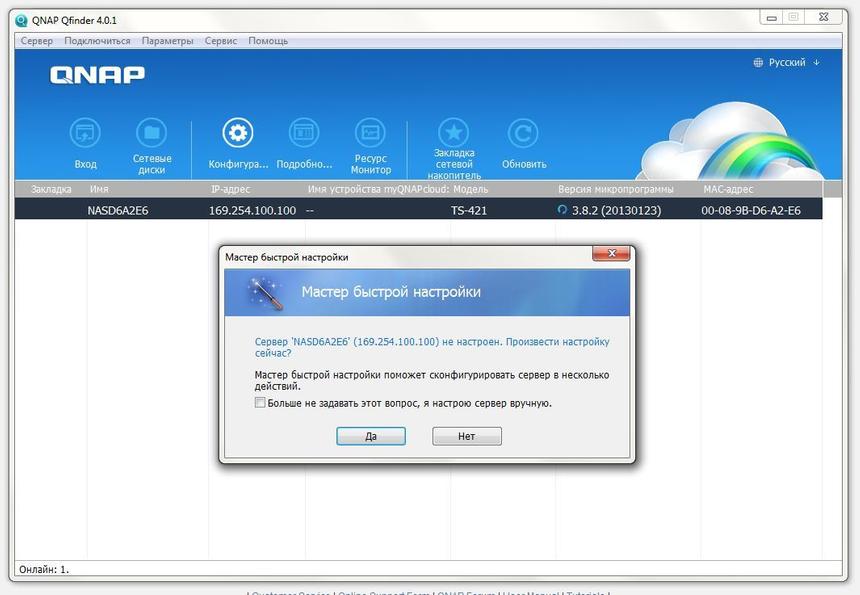

После установки и запуска программного обеспечения Qfinder TS-421 будет обнаружен в сети, а вам самим предложат перейти к настройке. В нашем случае QFinder молниеносно нашел девайс и предложил перейти к процедурам настройки, лишив нас «удовольствия» от танцев с бубном.

К этому моменту стоит определиться с дисковой конфигурацией и режимом RAID.

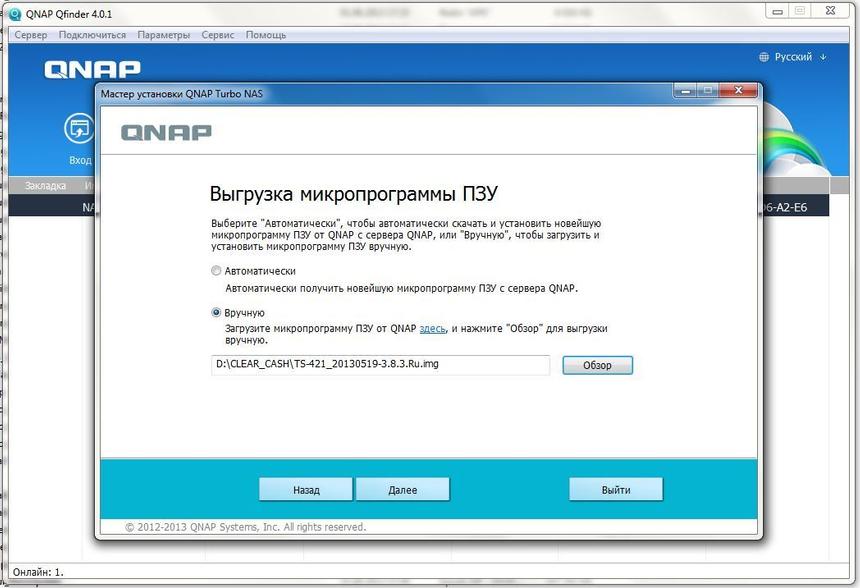

При необходимости вы можете отказаться от автоматического выбора прошивки и загрузить образ микропрограммы самостоятельно. Именно так поступили мы, самостоятельно загрузив и установив с сайта прошивку предыдущего поколения (версии 3.8.3 (Rus)).

В зависимости от выбранного типа массива, этап первоначальной настройки может занять достаточно продолжительное время; не стоит забывать, что TS-421 построен на одноядерном ARM процессоре. В нашем случае устройству потребовалось около 35 минут для первоначальной настройки всех необходимых для работы параметров.

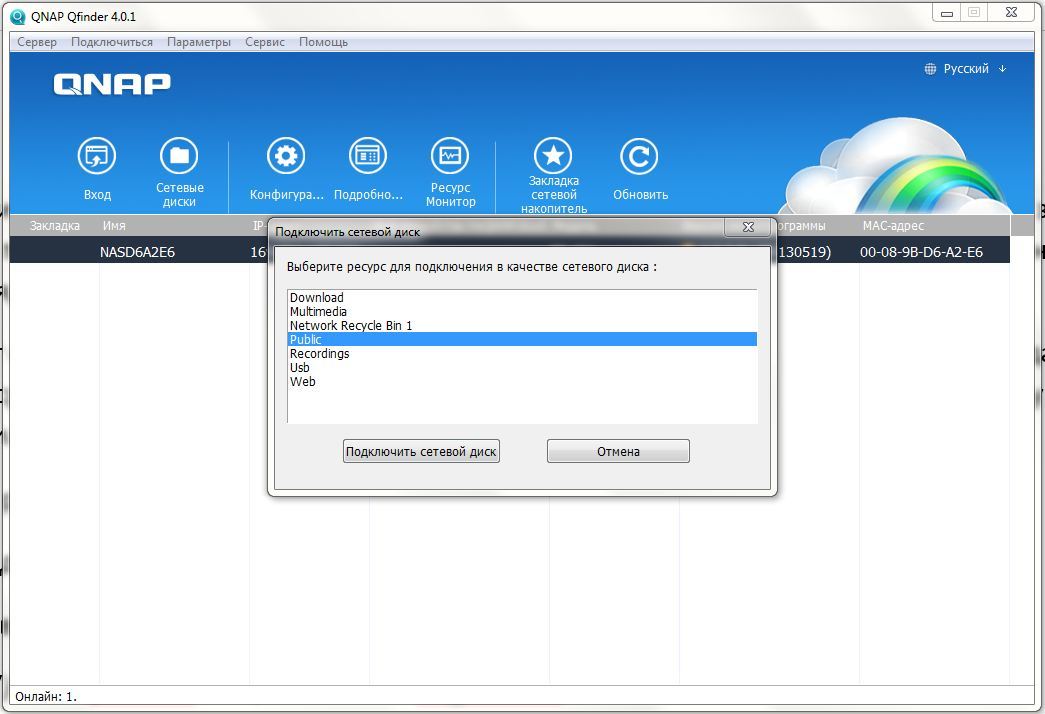

Стоит отметить очень удобный подход к подключению сетевого диска: эта команда реализована непосредственно в утилите QNAP Qfinder 4.0.1 кликом правой кнопкой по текущему сетевому хранилищу, после чего откроется стандартный интерфейс Windows со всеми необходимыми настройками.

И вот TS-421 полностью готов к работе. Никаких сложностей в процессе подготовке сетевого накопителя к первоначальному использованию у нас не возникло. Ровно через час после того, как мы извлекли прибор из коробки, он был подготовлен к использованию (в нашем случае — к тестированию).

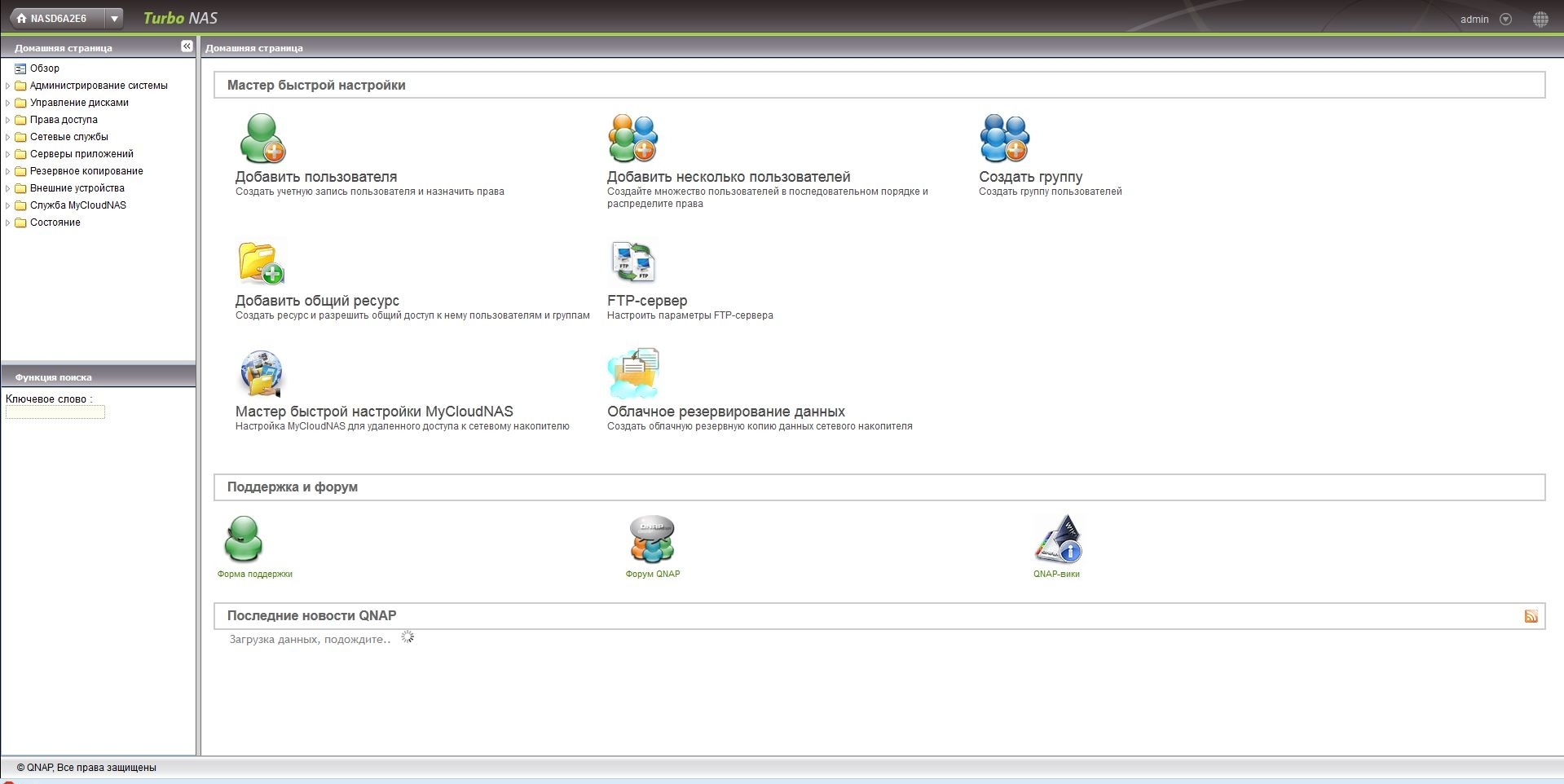

На данный момент мы не будем заострять внимание на особенностях веб-интерфейса. Это связано с тем, что нам необходимо изучить особенности работы двух версий прошивки.

Тестирование производительности

С учётом отзывов и пожеланий наших читателей, методика была дополнена тестами RAID 6, а также X-RAID/JBOD — протестированы все доступные режимы работы сетевого хранилища, чтобы вы могли составить полную картину.

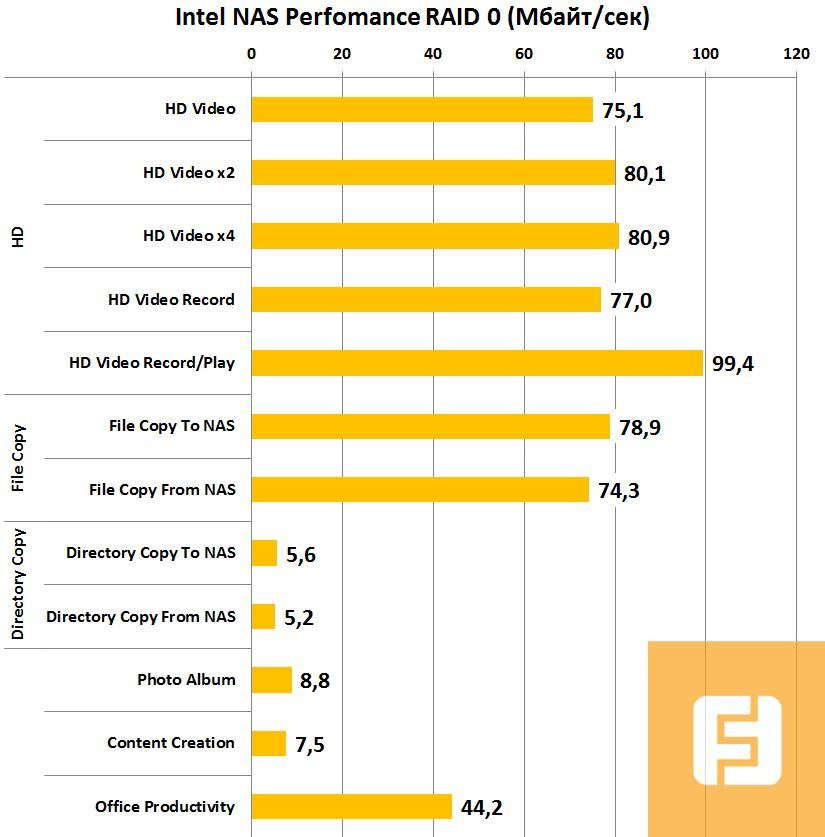

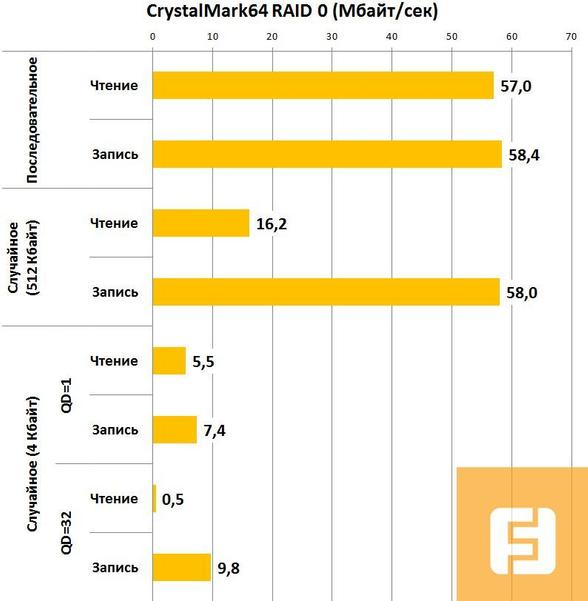

RAID 0

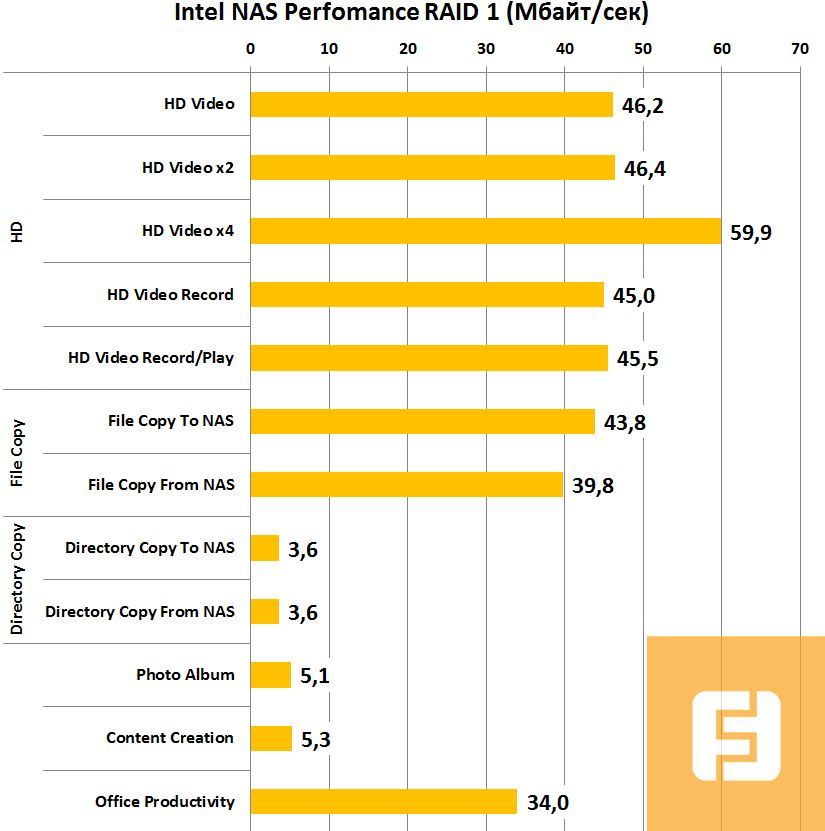

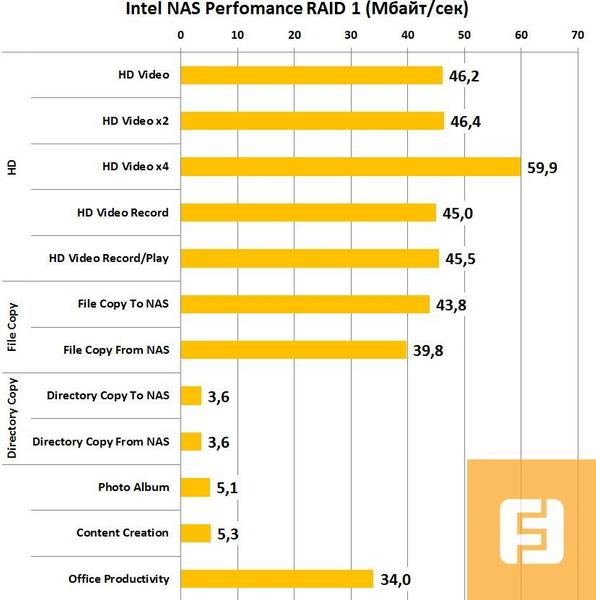

RAID 1

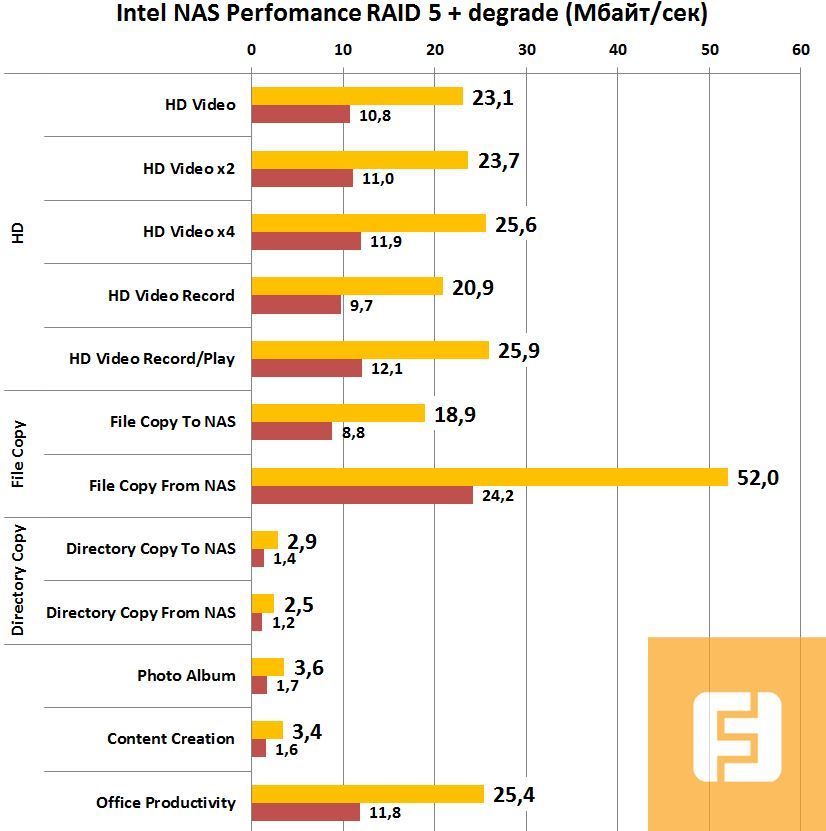

RAID 5 + degraded

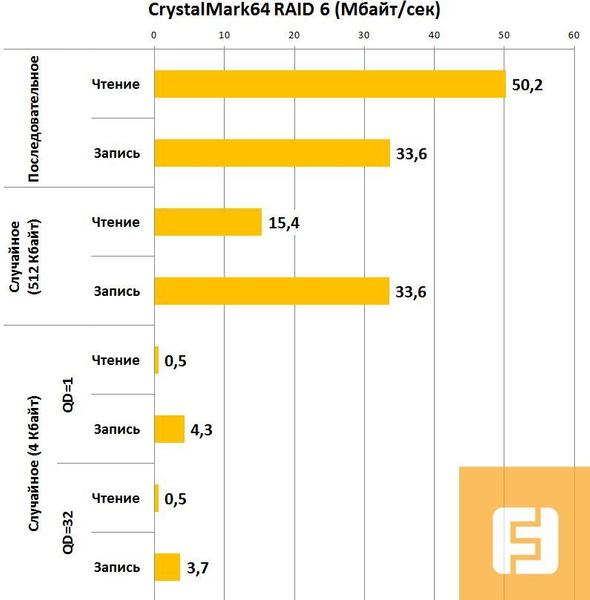

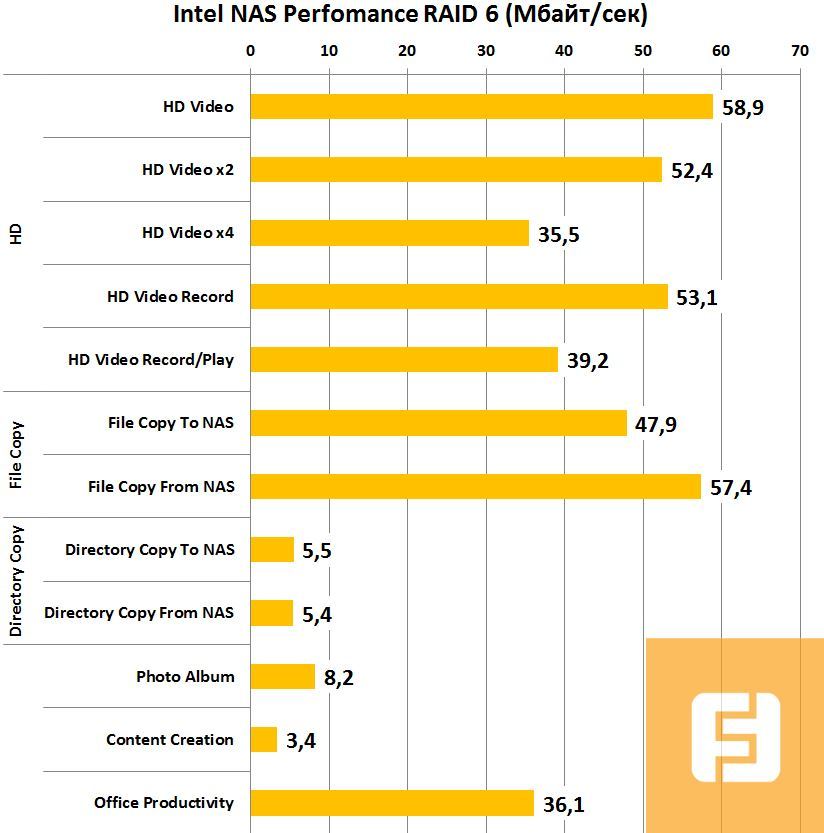

RAID 6

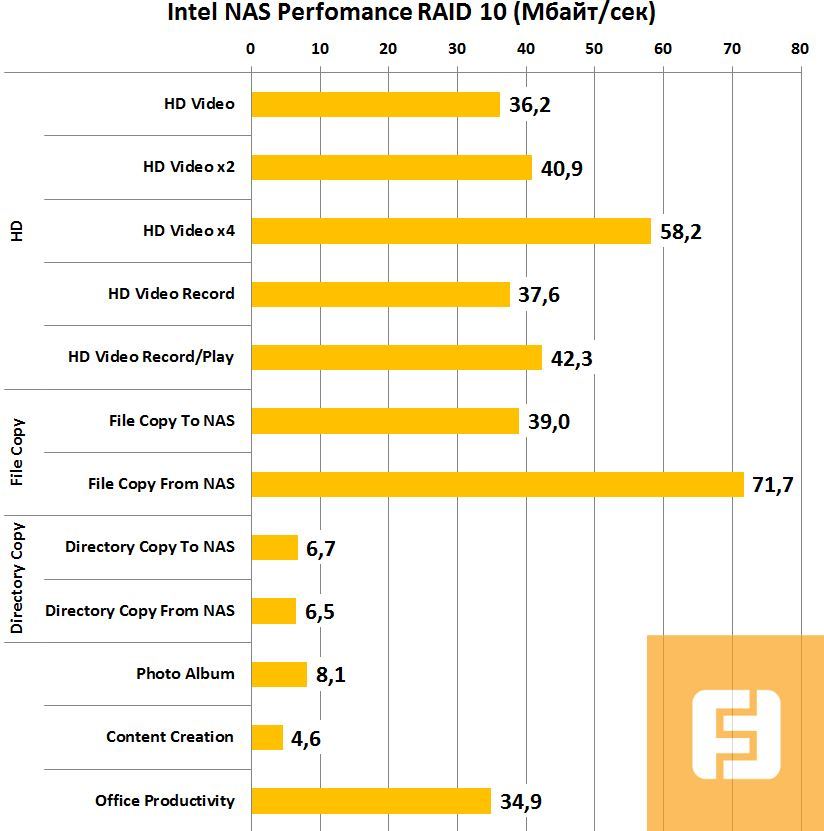

Raid 10

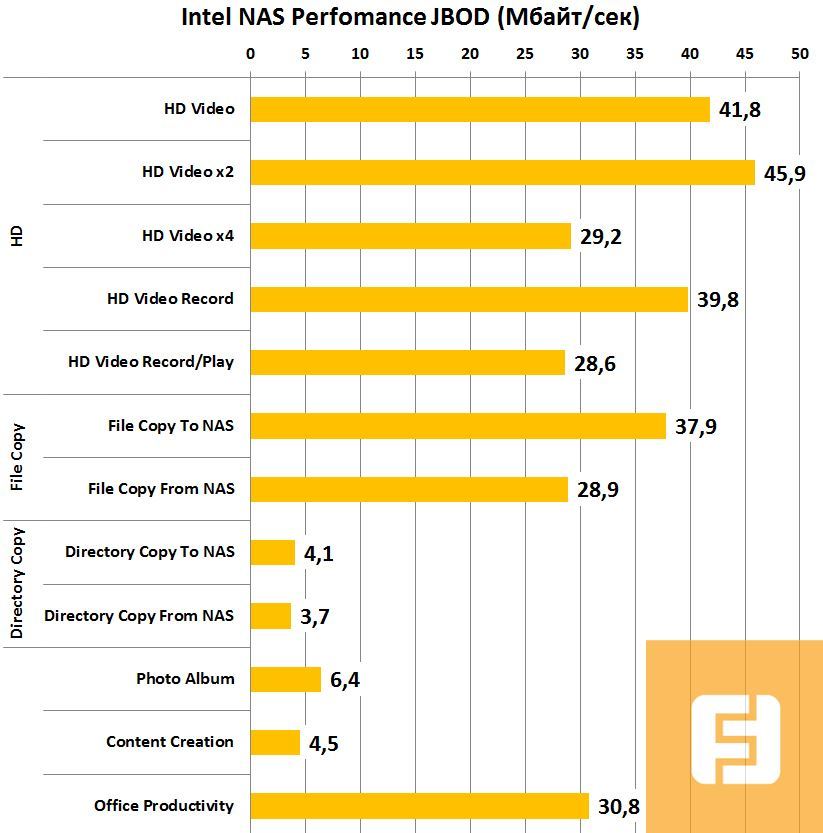

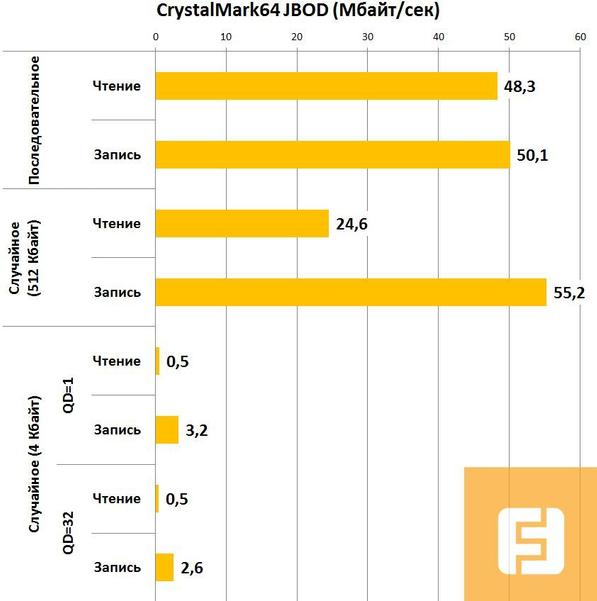

JBOD

Выводы по результатам

Результаты, которые пользователь может наблюдать выше, выглядят скромно. Да, железо неплохо работает с маленькими блоками данных. Да, TS-421 вполне хватит для воспроизведения нескольких фильмов в HD. Однако все результаты получены в синтетических тестах; к реальной жизни они имеют ограниченное отношение.

При повседневном использовании средняя скорость передачи данных по Ethernet составляет около 75 Мбайт/сек; такая цифра была получена при перекачке крупных дисковых образов, наподобие DVD и BlueRay. Вывод напрашивается сам собой: TS-421 — хороший выбор для тех, кому принципиальнее владеть большим объёмом, нежели хвастаться высокой скоростью.

Учитывая позиционирование устройства, не надо особо придираться к производительности. Но стоит подчеркнуть: х86 архитектура значительно увеличивает скоростной потенциал сетевых хранилищ. Влияние на время смены массива — не столь значимый пункт; в конце концов, вам не так часто придётся выполнять эту процедуру. Но, что касается чтения и записи, особенно когда действия над массивным объемом данных производятся параллельно несколькими пользователями, платформа ARM значительно проигрывает x86.

Субъективно разница в цене относительно старшей модели (QNAP TS-469L) ставит предмет нашего обзора в неловкое положение.

Обновленная прошивка, QTS 4.0

Обновление прошивки — это всегда приятно; это касается не только ОС мобильных устройств. Помимо чисто психологического фактора (а версия-то стала побольше!), настоящее удовлетворение вызывают, в первую очередь, изменения очевидные. Особенно если они направлены не только на устранение багов и оптимизацию производительности, но и на улучшение ощущений от работы с устройством. Какой интерес читать список в духе: «Исправили ошибку ****, Исправили неправильное отображение ****»? Гораздо приятнее просто включить обновившееся устройство и насладиться тем, что наши заокеанские друзья называют eye candies.

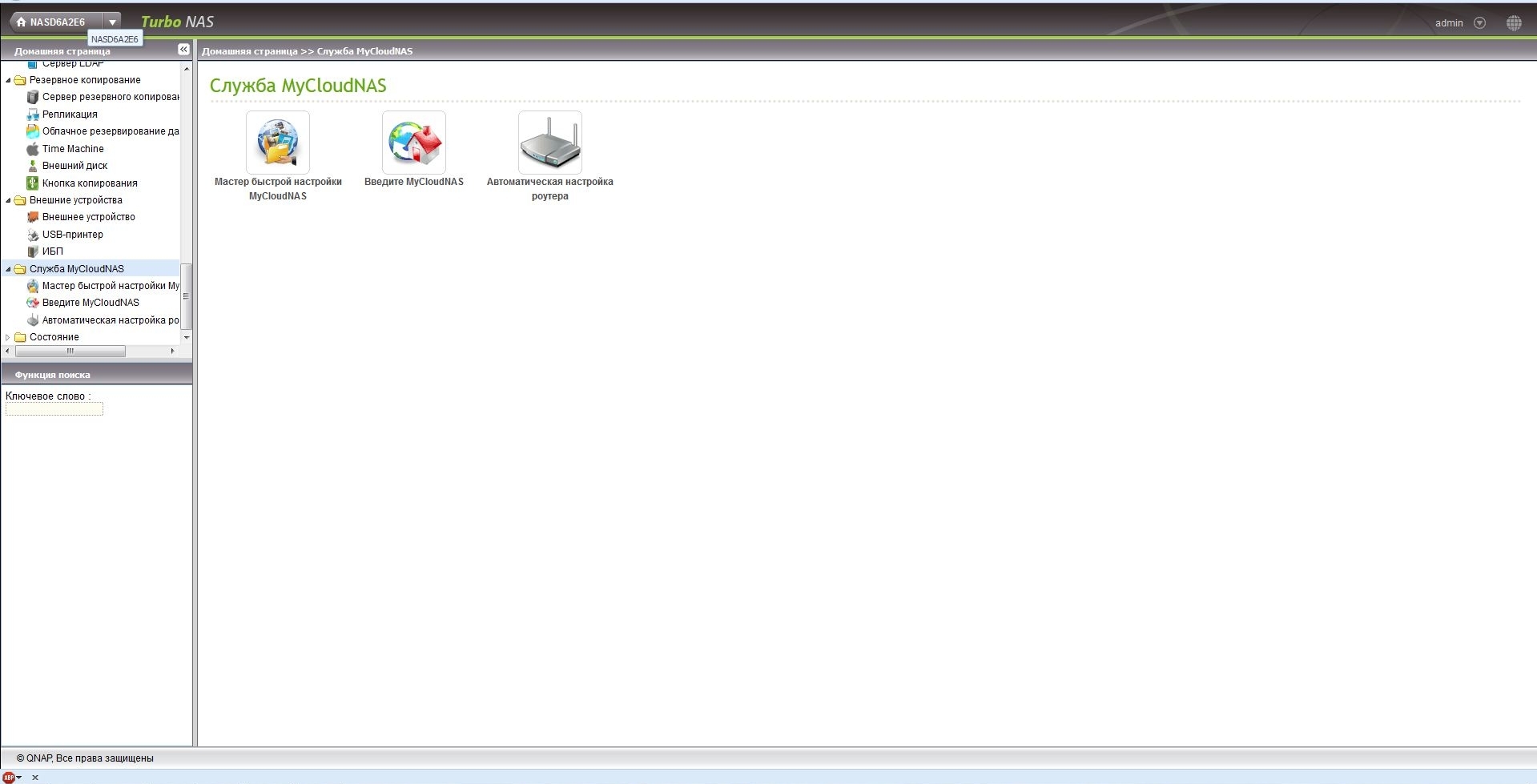

Первоначально мы вручную установили прошивку версии 3.8.3, а затем — последнюю доступную на данный момент, 4.0.2. Факт несомненен: сам по себе интерфейс новой микропрограммы выглядит совершенно по-другому! Увы, производительность устройства на разных прошивках отличается исключительно в рамках статистической погрешности. Однако внешний вид изменился, и весьма значительно, сказавшись на удобстве использования.

Для начала опишем процесс обновления прошивки устройства. QFinder немного утомил постоянным напоминанием о том, что есть более новая прошивка, и было бы неплохо обновиться. Проведя все тесты на 3.8.3, мы с чистой душой дали Qfinder зелёный свет. Появилось уже знакомое меню выбора метода обновления прошивки, в этот раз мы выбрали пункт «Автоматически».

В QNAP постарались привлечь достаточно много внимания к этому обновлению; смена номера версии с 3.х.х на 4.х.х – это действительно серьёзно. В качестве завлекалочки на соответствующем канале в YouTube даже прикрепили качественно смонтированный ролик:

Начнём с самого начала и по порядку: окно авторизации претерпело совсем незначительные изменения, однако стало немного симпатичнее.

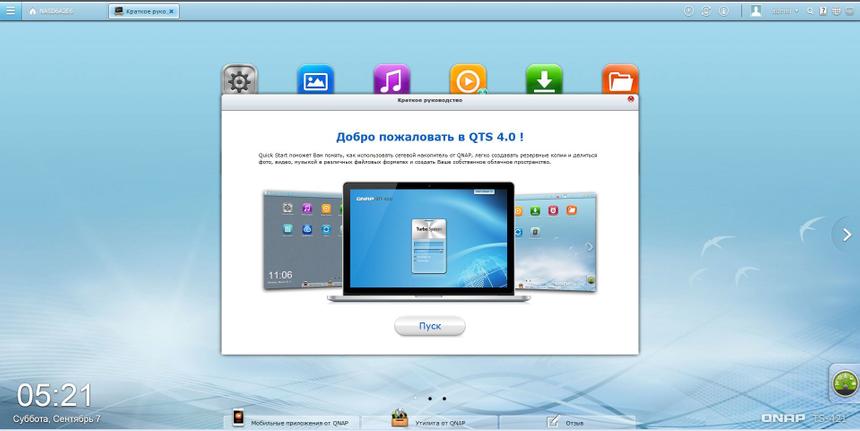

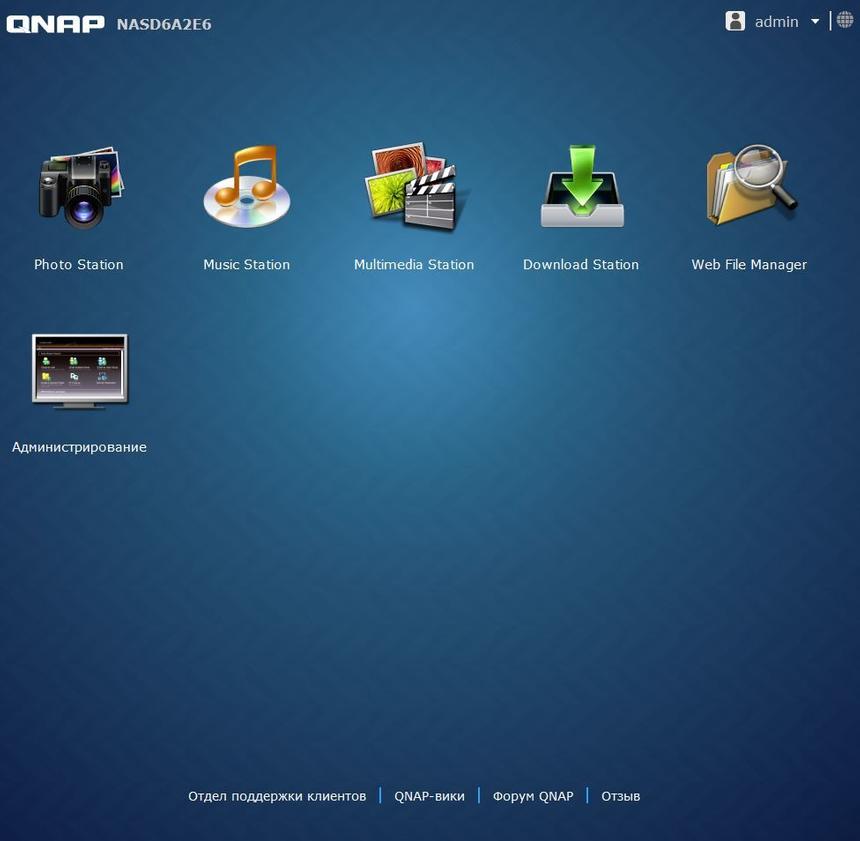

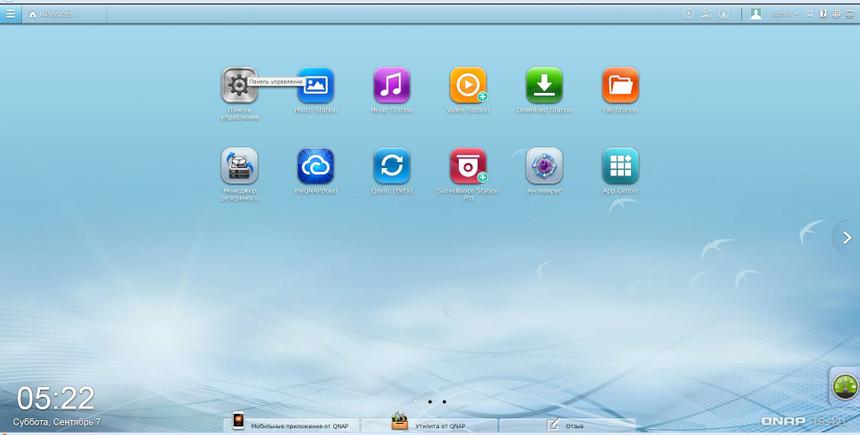

Первоначально, после попадания в веб-интерфейс, возникает чувство: «Где-то я уже это видел!»

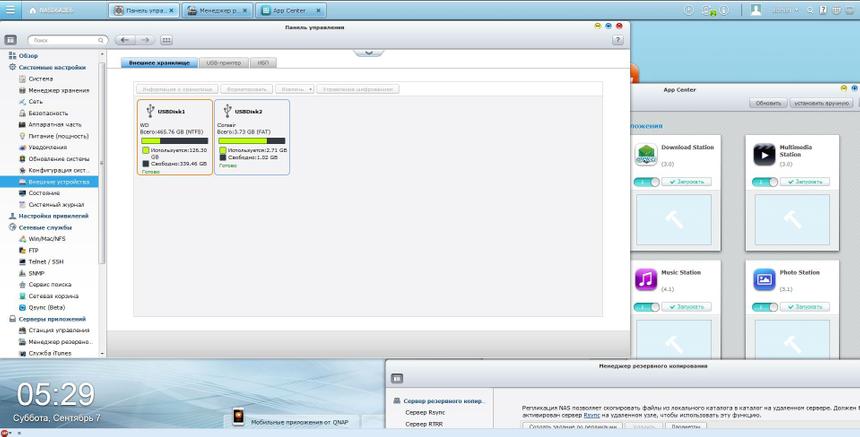

Бесполезно лукавить: дизайнеры не ходили далеко, и черпали вдохновение из ЯблокOS. Не исключено, что это произошло непосредственно во время работы в ней. Главное меню подражает рабочему столу; глянцевые иконки выполнены в характерном стиле, и лишь в «чердаке» с «подвалом» могут промелькнуть остатки оригинального дизайна. Предыдущая версия веб-интерфейса напоминала урезанное меню медиа-плееров, хоть и смотрелась достаточно симпатично. В качестве иллюстрации покажем внешний вид системы по принципу «до» и «после».

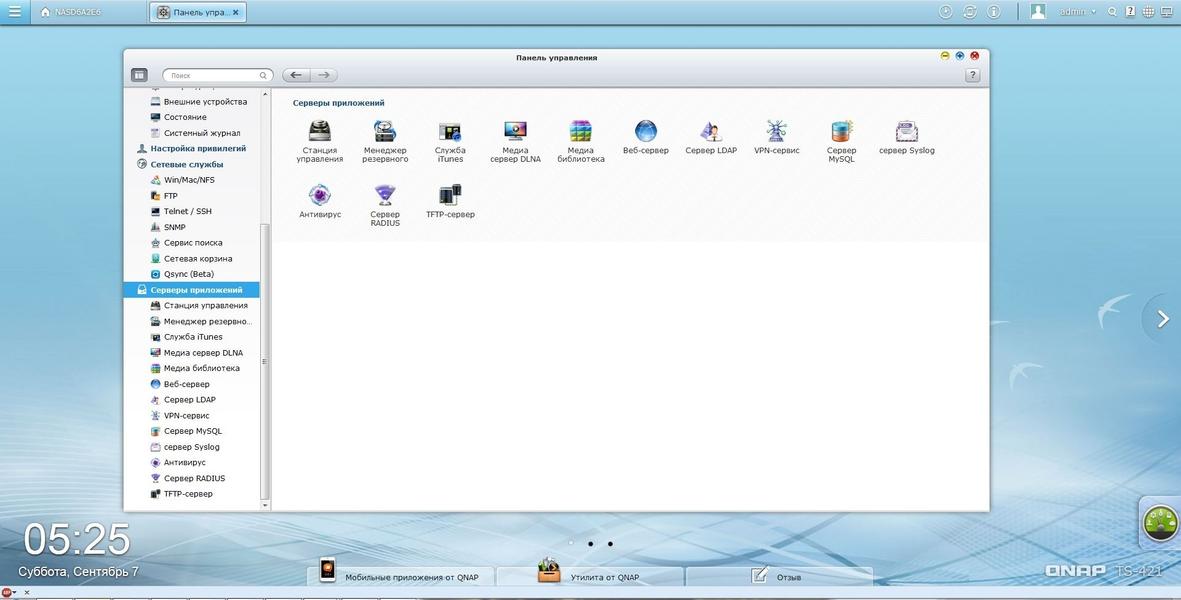

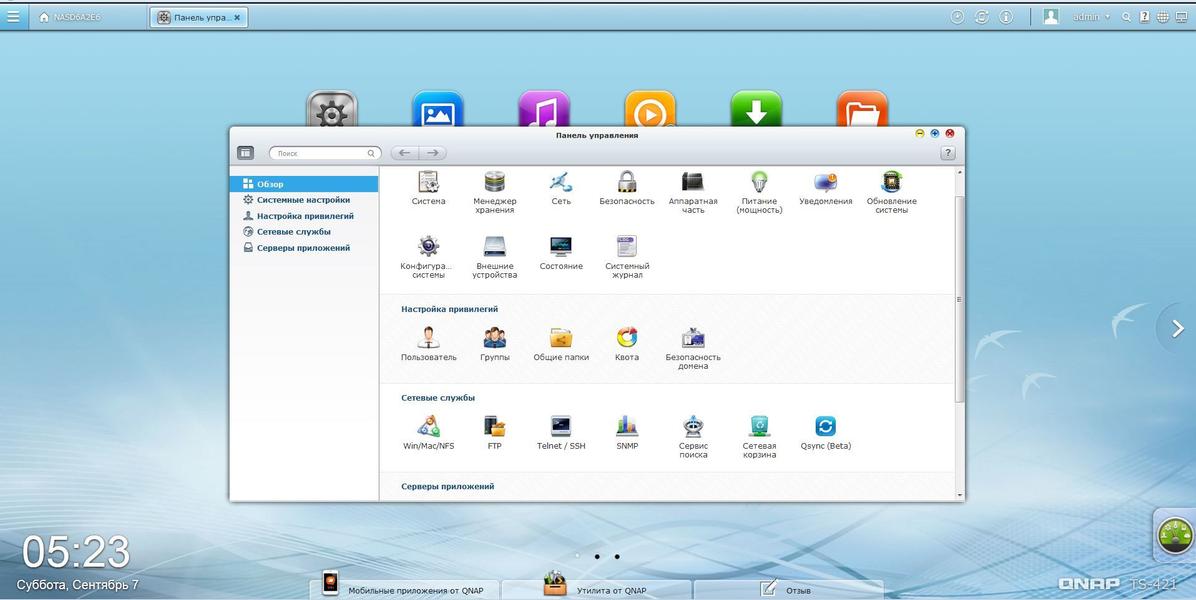

Ещё большим сюрпризом стало то, что клик на «Панель Управления» вместо новой страницы выдал новое окно. Разработчики обеспечили возможность «перетаскивать» окошки и менять их размер, открывать параллельно несколько окон. Обратите внимание: главное меню на старой версии не масштабировалось под размер экрана, однако панель управления «вписывалась» в ваш размер экрана идеально. В 4.0.2 «Панель Управления» перестала быть отдельным инструментом с собственным адресом, теперь это просто окно, которое появляется непосредственно на «Рабочем Столе» (у него с масштабированием тоже всё в порядке).

Идея следующая: чтобы пользователь не путался в разнообразных древовидных меню, ему предложили хорошо знакомый вид рабочего стола. Ведь TS-421 сделан в первую очередь для дома, а раз так, то воссоздание привычного ощущения в работе — очень серьёзное преимущество.

Добавились сторонние облачные сервисы (кстати, многие пользователи домашних NAS пренебрегают «облачными» функциями, а зря!). Содержание пунктов из предыдущей версии рассортировали согласно здравому смыслу. С обновленным интерфейсом удобнее работать, он стал понятнее и логичнее.

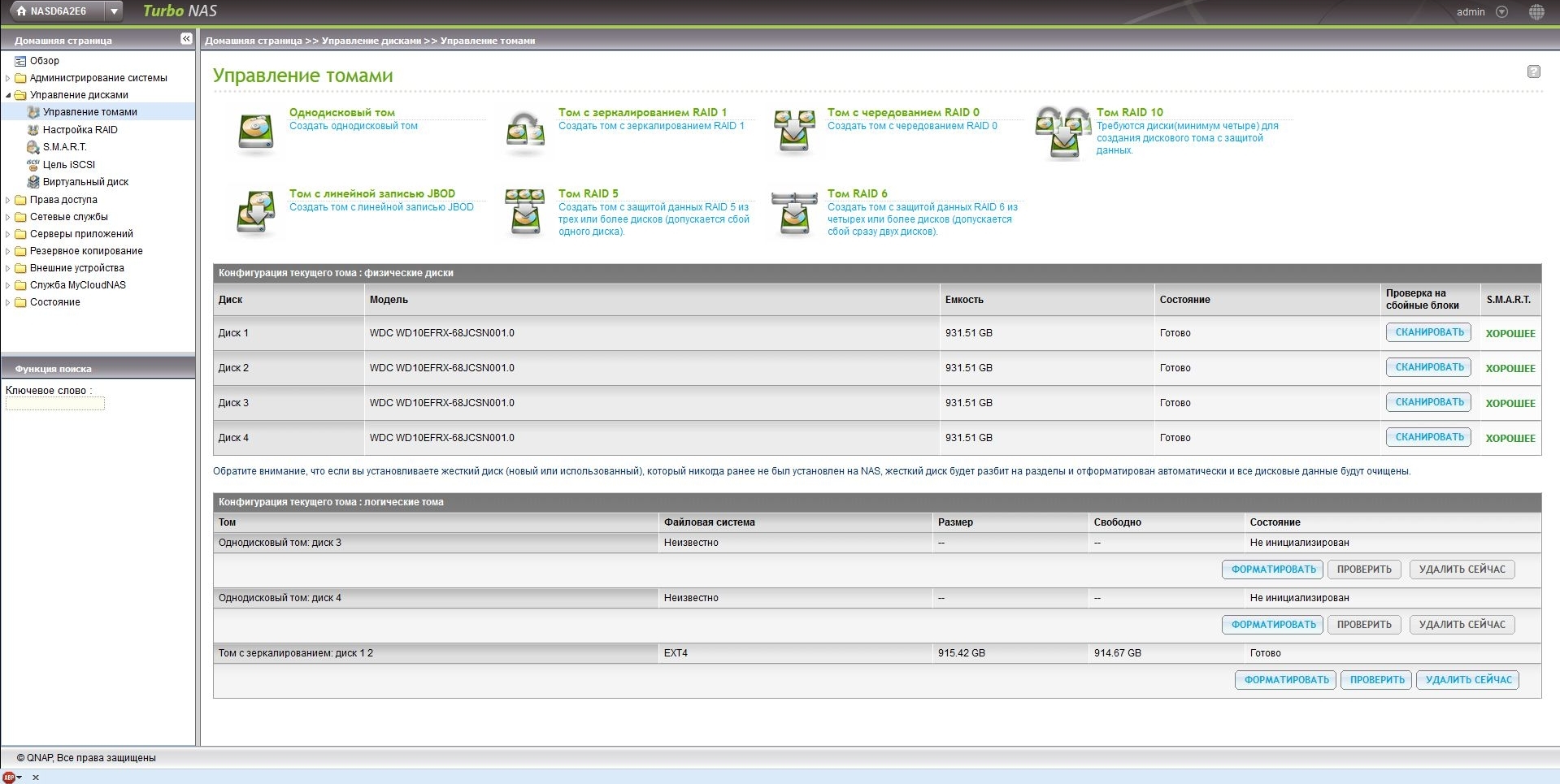

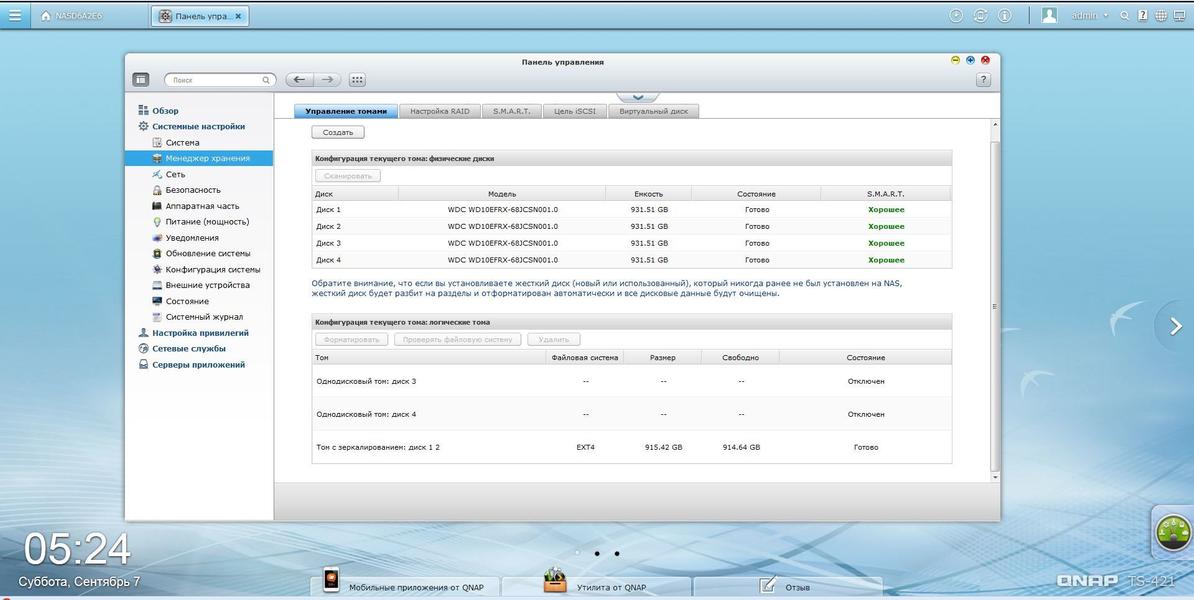

Приятные изменения коснулись также настройки массивов и панели управления в целом. Окно «Поиск» перенесли в левый верхний угол; хотя могли и вообще удалить; особой необходимости в нём нет. Предыдущую версию ругать не за что, однако нагромождение таблиц и множество дублирующихся пунктов с информацией вызывали некоторую путаницу. Добавив несколько вкладок, разработчики навели полный порядок, взгляните сами.

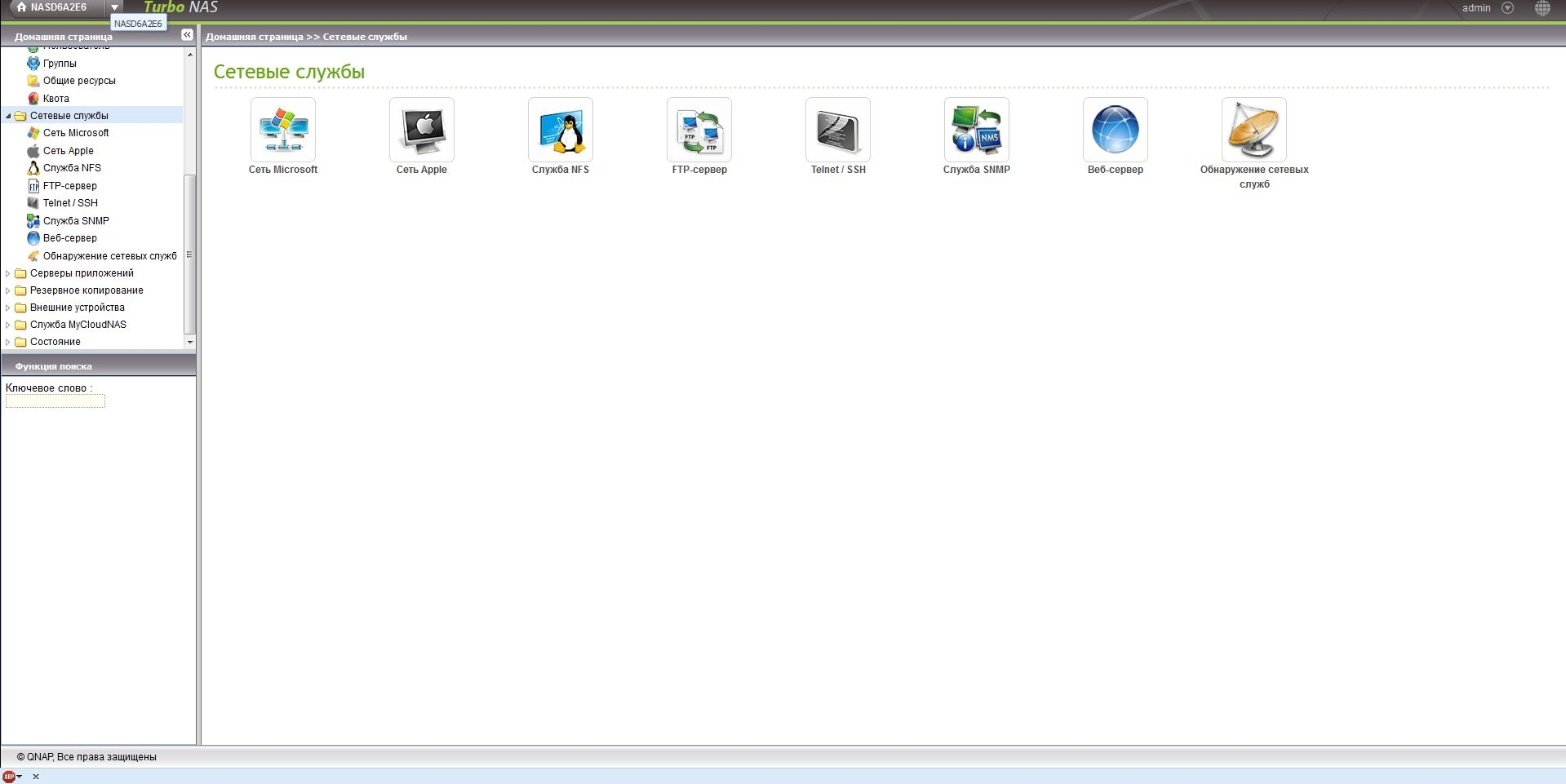

В разделе «Сетевые службы» в «Панели Управления» функциональность немного расширилась. Добавились «Сетевая Корзина» и «QSync Beta».

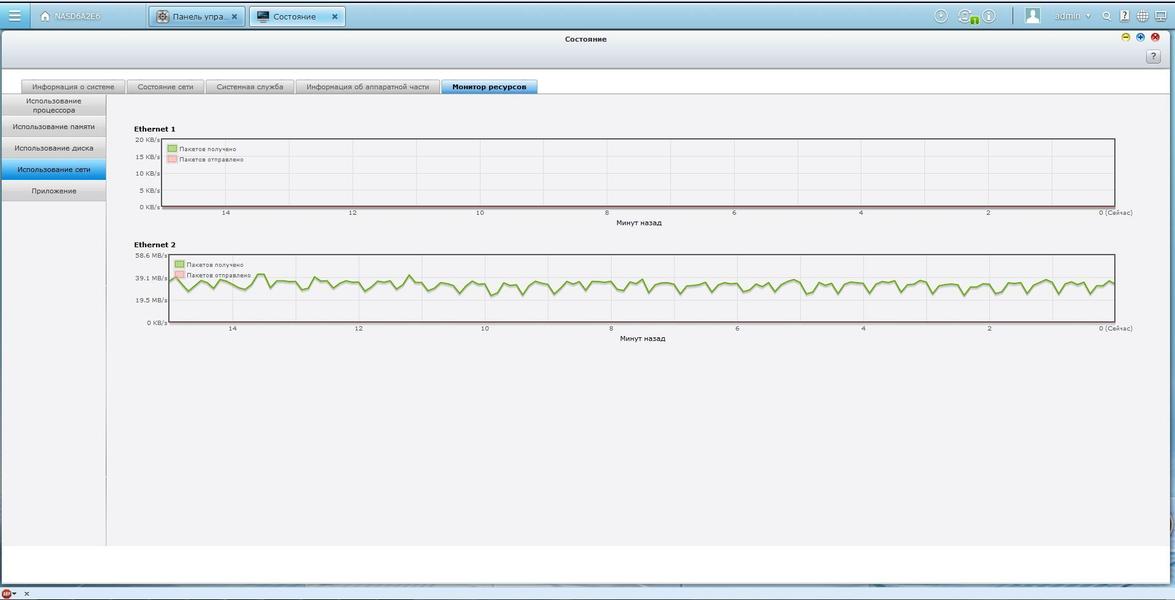

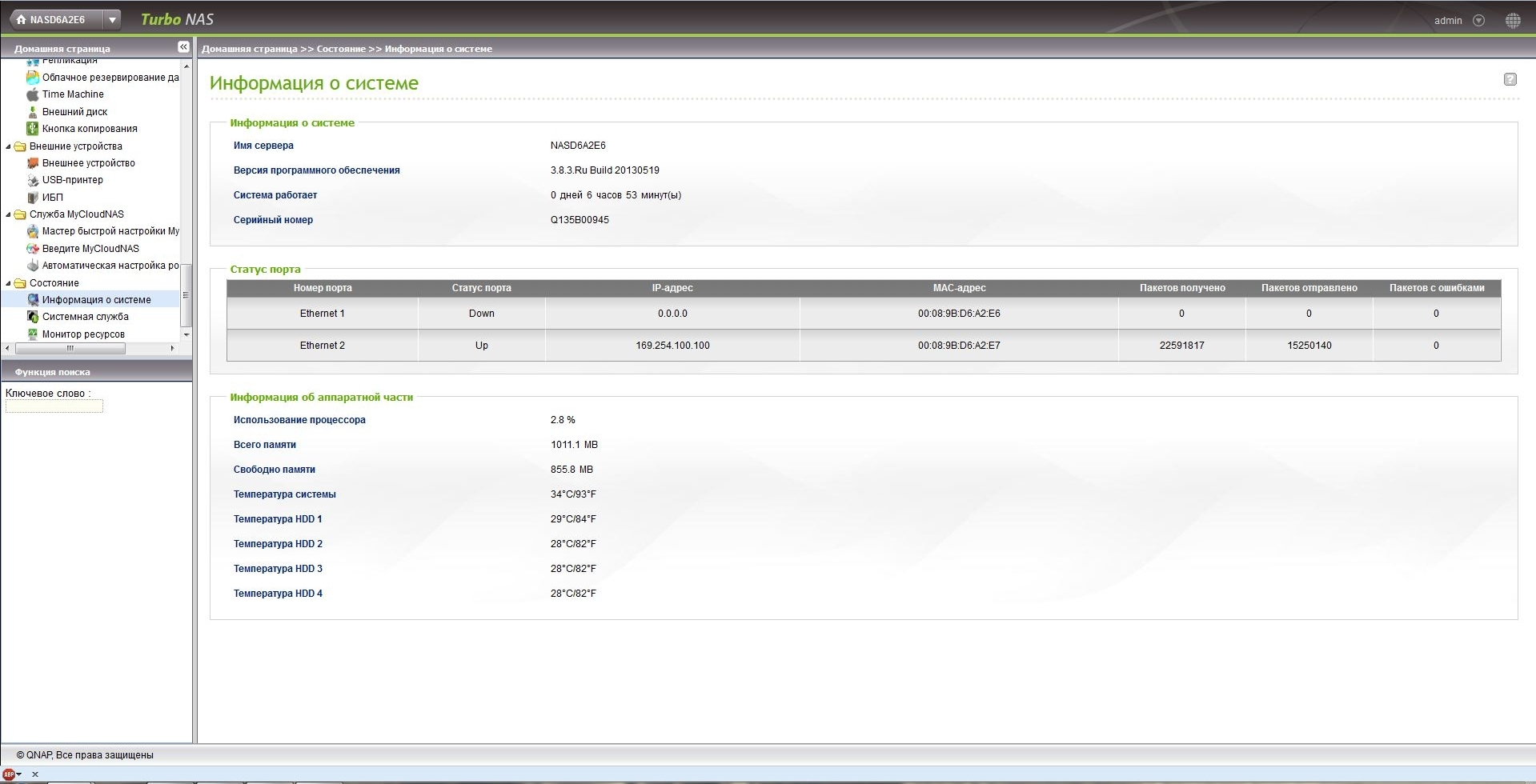

Не мог не порадовать обновлённый мониторинг состояния. Содержание скучной таблицы заменили несколькими вкладками. Температурный режим и активность сетевых соединений с неинформативными значениями заменили цветным графиком; такое визуальное представление позволяет быстрее оценивать активность и динамику работы компонентов устройства.

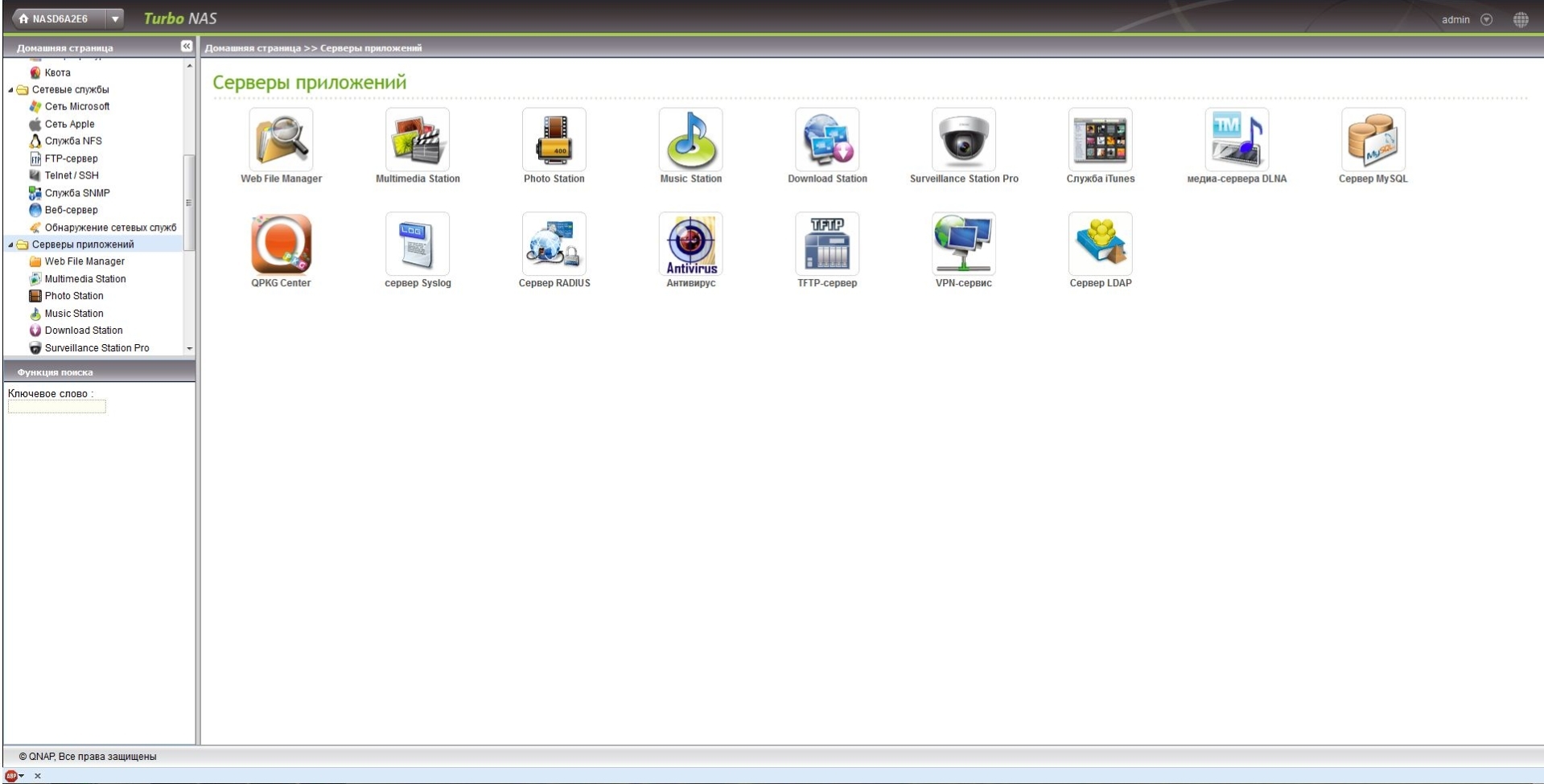

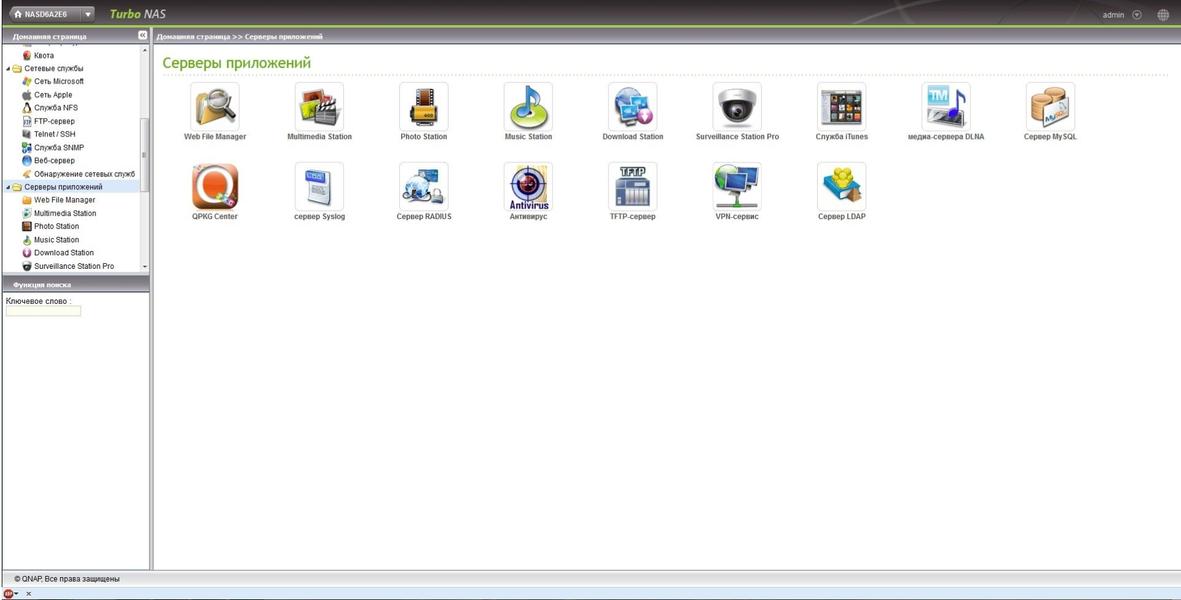

Меню «Сервисы Приложений» не получило почти никаких изменений, кроме опрятного Apple-подобного оформления дизайна и структуры интерфейса.

Подытожим: во-первых, помимо значительных улучшений во внешнем виде, произошли и функциональные изменения самого интерфейса, например, возможность параллельно открывать несколько окон. Во-вторых, стало значительно проще управлять функциональностью устройства, исследовать доступные возможности и экспериментировать с их применением.

Конкуренты

NETGEAR RN-314

Неплохой сетевой накопитель , может похвастаться более производительным железом, но более скромным дизайном; по цене близок к QNAP TS-421 и обладает схожей функциональностью.

Материалы по теме: Четырехстволка. Обзор сетевого хранилища NETGEAR ReadyNas 314

Synology DS413

Synology DS413 стал классикой жанра, и к тому же оснащён более производительным железом.

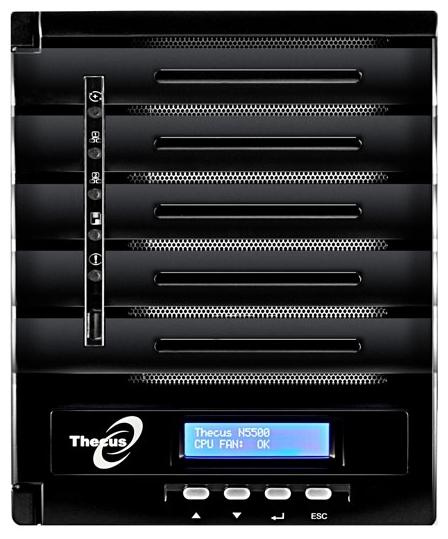

Thecus N5500

У Thecus N5500 немного устаревшее (Intel Celeron и DDR2) железо, и предназначен он скорее для малого бизнеса, нежели для домашнего применения.

Выводы

Если судить с точки зрения домашнего использования, то можно сказать, что простым обновлением интерфейса QNAP вдохнул в свой NAS новую жизнь. Сходство с MacOS и мобильной iOS более чем очевидны; в такой интерпретации оно и к лучшему. Угрозы со стороны Apple в адрес QNAP вряд ли последуют. Подводя итоги, хочется добавить: с таким программным оформлением ценность QNAP TS-421 в сознании домашнего пользователя значительно возрастает. Учитывая, что нагрузки в условиях домашнего мультимедийного центра или файлового хранилища не такие высокие, то можно спокойно закрыть глаза на скромную производительность одноядерного ARM и наслаждаться качеством и удобством работы.
