Мегабатарейка. Обзор ИБП POWERCOM VRT-3000XL

Речь пойдёт о продукте компании POWERCOM, которой в этом году исполнилось 27 лет. В её ассортименте имеются как домашние ИБП мощностью от 400 ВА, так и устройства, величиною со шкаф, мощностью до 500 000 ВА. На фоне последних модель VRT-3000XL кажется «игрушечной» — весит всего 30 кг и занимает не половину кабинета, а всего только слот в серверной стойке 19”.

Серия ИБП VANGUARD RM насчитывает четыре устройства. В первую очередь они отличаются мощностью — имеются модели на 1000, 1500, 2000 и 3000 ВА. Во-вторых номинальным напряжением, номинальным током, напряжением батарей, размерами, количеством выходных разъёмов и ценой: от 15 000 рублей за самую доступную модель, около 35-40 тысяч за POWERCOM VRT-3000XL.

Типы ИБП

На Ferra.ru про ИБП мы пишем нечасто, поэтому перед тем, как перейти непосредственно к обзору всех качеств и функций POWERCOM VRT-3000XL, я вкратце напомню вам теорию.

Все ИБП делятся на три типа: оффлайн, линейно-интерактивные и онлайн. Первые пропускают напряжение от сети напрямую на подключённые устройства, фильтруя помехи и сильные импульсы. При пропадании напряжения или при выходе его за приемлемые рамки, такой ИБП переключается на работу от аккумуляторов, ограждая зависимое оборудование от выхода из строя. Тоже происходит и при полной пропаже напряжения в электросети. К их достоинствам относится невысокая стоимость, бесшумность и КПД вплоть до 99%. Зачастую они имеют невысокий объём батарей и используются для работы с персональным ПК.

Принцип работы линейно-интерактивных ИБП во многом схож, но эти устройства уже способны регулировать выходное напряжение при понижении или повышении напряжения на входе в широком диапазоне – без переключения на работу от аккумуляторов. При этом многие производители дополняют их стабилизатором, который защищает от всплесков напряжения и шумов. ИБП данного типа бывают как с аппроксимированной синусоидой, так и с полностью синусоидальным выходным напряжением.

Онлайн ИБП предоставляют максимальную защиту из всех трёх типов они лучше остальных справляются с перепадами напряжения и всевозможного рода помехами в сети, формируя выходное напряжение с эталонными характеристиками. Принцип работы достаточно прост, электроэнергия здесь преобразуется дважды. Входное переменное напряжение низкого качества, преобразуется в постоянное напряжение внутренней шины, а затем вторым преобразованием получается на выходе опять переменное напряжение с идеальными характеристиками и чистой синусоидой. Время переключения на работу от аккумуляторов в таких ИБП равно нулю. Именно к такому типу, то есть к «онлайн», относится POWERCOM VRT-3000XL. Однако, недостатки у онлайн-ИБП тоже имеются. Среди них высокая цена, более низкий (по сравнению с другими типами) ИБП КПД (вплоть до 80-95%) и необходимость в активном охлаждении, которое создаёт шум во время работы. Коэффициент же мощности у POWERCOM VRT-3000XL высокий для онлайн-ИБП и достигает 0,9.

Таблица характеристик POWERCOM VRT-3000XL

Внешний вид и основные особенности

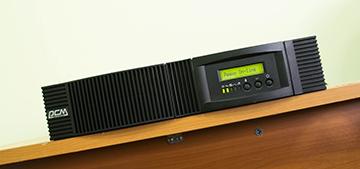

В таблице сверху представлены основные характеристики устройства, чуть ниже мы ещё разберём их подробнее. Выглядит POWERCOM VRT-3000XL максимально утилитарно — чёрный железный короб с достаточно небольшим дисплеем на передней панели.

Дисплей у данной модели очень простенький — однострочный монохромный ЖК, но ведь подобного рода ИБП рассчитаны на удалённое управление, так что возможность регулировать и считывать те или иные параметры непосредственно с устройства — не самая важная составляющая ИБП. Однако с помощью дисплея POWERCOM VRT-3000XL можно настраивать целый ряд функций: входное напряжение, входную частоту, входное напряжения, при котором включается режим обхода основной схемы ИБП (bypass), режима энергосбережения, запуск теста аккумуляторов, сигнал отказа в электросети и пр. Для навигации по меню дисплея предусмотрены две кнопки, третья отвечает за включение и выключение ИБП.

Также на дисплей можно вывести один из ключевых текущих параметров работы POWERCOM VRT-3000XL: текущее входное и выходное напряжение, температура ИБП, процент заряда аккумулятора, оставшееся время работы и многое другое.

Рядом с дисплеем находится пять вспомогательных индикаторов. Крайний левый показывает состояние ИБП (вкл./выкл), второй сигнализирует, что на ИБП подаётся на питание от сети, третий — что питание подаётся от аккумуляторов ИБП, четвёртый — что устройство работает в режиме bypass, пятый — при неисправностях в ИБП.

Но и на этом польза от передней панели POWERCOM VRT-3000XL не заканчивается. Через неё можно поменять аккумуляторы, причём прямо на «горячую». Для этого достаточно выключить их из цепи, переведя ИБП в режим bypass.

Задняя панель POWERCOM VRT-3000XL задействована на все 100%. Большую часть занимают, во-первых, два 80-мм вентилятора, во-вторых, группа выходных разъёмов типа IEC320 C13. Всего их у героя нашего обзора 8 штук, и разделены они на две группы, для которых можно применить независимые настройки. Это позволяет выставлять различные приоритеты для более и менее важных устройств, настраивать, какие выключатся раньше, а какие будут работать до полного израсходования заряда аккумуляторов. Входной разъём ИБП относится к типу IEC320 C20.

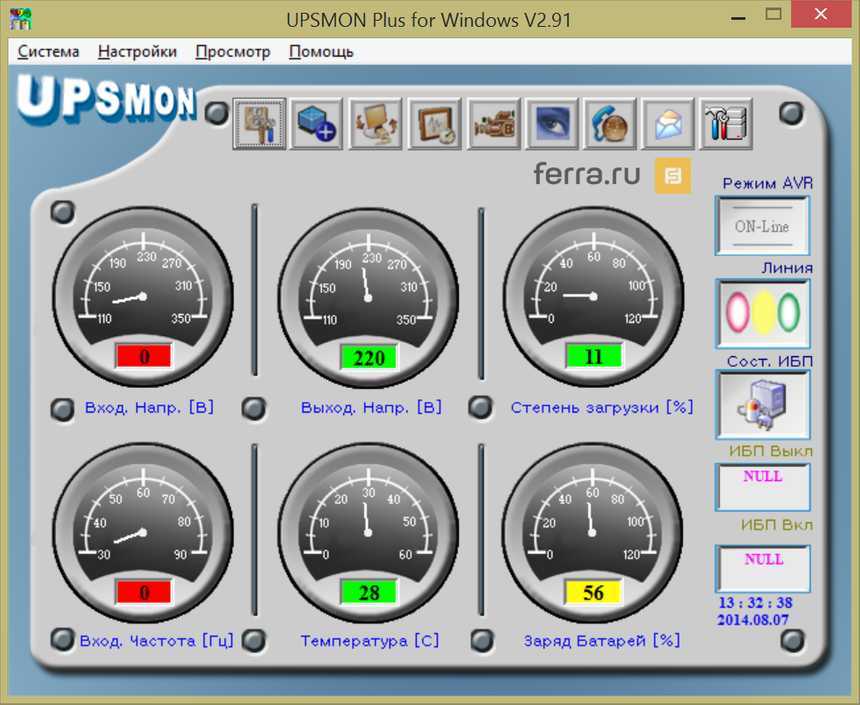

Для управления POWERCOM VRT-3000XL имеются порты USB и RS-232. Софт можно скачать с сайта производителя. Есть как простые версии для управления с одного ПК, так и программы для мониторинга нескольких ИБП в локальной сети. Поддерживаются и Windows, и Linux.

Опционально доступны два модуля: релейная карта AS400 для управления ИБП с помощью «сухих контактов» и SNMP-адаптер — он позволяет подключать VRT-3000XL к локальной сети посредствам разъёма RJ-45.

Разобрать POWERCOM VRT-3000XL не трудно — понадобится только крестовая отвёртка, а все винты находятся на видных и легкодоступных местах. Аккумуляторные батареи занимают почти половину от всего объёма ИБП. Также на снимке можно разглядеть несколько вентиляторов — 4х по 80 мм и два значительно меньшего разера. Их гул сопровождает работу ИБП постоянно. Заявленный производителем уровень шума — до 50 дБ на расстоянии одного метра. Наши же измерения показали 55 дБ.

КПД POWERCOM VRT-3000XL достигает 89%, что не так уж мало для онлайнового ИБП. Однако производитель наделил устройство специальным режимом высокой эффективности, в котором оно может работать с КПД 95%. При этом онлайновый VRT-3000XL «превращается» в оффлайновый ИБП, тем не менее, строго следящий за помехами в сети и скачками напряжения. Предусмотрен и ещё один интересный режим — режим свободной генерации. Он необходим для питания оборудования, требовательного к частоте, или в условиях работы с нестабильной частотой, например, при работе бензиновых генераторов. При активации этого режима ИБП выдает стабильные 50Гц вне зависимости от скачков входной частоты.

Тестирование

Проверить, как ведёт себя POWERCOM VRT-3000XL в деле, было решено двумя стандартными способами. Во-первых, на ИБП подавалась фиксированная нагрузка, имитирующая работающий ПК или любой другой электроприбор. Затем замерялось, сколько при такой нагрузке проработает герой нашей статьи — до 10% заряда аккумулятора. Нужно отметить, что сам VRT-3000XL во время работы без подключённых потребителей расходует примерно 85 Вт. Эту нагрузку мы не учитывали. Кстати, во время зарядки батареи ИБП потребляет вдвое больше — около 160 Вт. Использовался обычный режим, а не режим высокой эффективности, поэтому КПД, по заявлению производителя, должен был быть равен 89%. В результате, при нагрузке порядка 400 Вт (среднестатистический современный игровой компьютер) POWERCOM VRT-3000XL продержался добрых 24 минуты до 10% заряда батареи.

Вторым испытанием было определение нижнего порога входного напряжения, при котором ИБП переходит на режим работы от аккумулятора. Производителем было заявлено 160 В. C помощью лабораторного трансформатора мы постепенно снижали напряжение, пока на отметке 120 В ИБП наконец не перешёл на питание от батарей. Но обратно с аккумуляторов на питание от сети POWERCOM VRT-3000XL перешёл только при 190 В.

Выводы

POWERCOM VRT-3000XL представляет собой хороший инструмент защиты групп ПК или серверов за разумные деньги. Он может работать в стандартной 19” стойке, так и стоять отдельно. Большая мощность, 3000 ВА, позволяет подключать к нему достаточно требовательные устройства, а восемь выходных разъёмов позволяют сделать это напрямую, минуя лишние разветвители.

Встроенный дисплей позволяет управлять POWERCOM VRT-3000XL прямо на месте, а с помощью различного софта и дополнительных карт это можно делать и удалённо по протоколам HTTPS, SSL, SSH, SNMP v3.0, RFC1628 (ИБП MIB). Продуманная схема замены аккумуляторов позволяет делать это, не выключая ИБП и зависящую от него технику.

Наконец, благодаря тому, что POWERCOM VRT-3000XL относится к типу онлайн ИБП, он предоставляет максимально возможную защиту аппаратуры от перепадов напряжения, отключения питания, высоковольтных импульсов. А благодаря специальной функции, этот ИБП даже может работать с КПД равным 95%, сохраняя при этом всем свои функции.
