Дом, милый дом! Тестируем беспроводные универсальные роутеры UPVEL UR-314AN и UR-344AN4G+

Глобальная сеть, как и положено паутине, заплетает своими тенетами мир. В центральных регионах страны проводное подключение через обыкновенный Ethernet уже почти полностью вытеснило иные способы коммутации, и, кажется, уже недалек тот час, когда придется попрощаться с технологией xDSL (по крайней мере, в сегменте домашнего интернета).

Отнюдь нет. Стоит удалиться от обеих столиц даже на несколько сотен километров, ситуация меняется радикально. Провайдеров, подключающих к сети по витой паре, зачастую можно пересчитать по пальцам одной руки, а сочетание цены на их услуги и местного уровня зарплаты навевает уныние. И это, заметим, в многоквартирных домах; что уж говорить о частном секторе. И… Пожалуй, мы поторопились, утверждая, что всё хорошо даже в Москве или Питере. До некоторых районов монтажники с катушками и сетевым оборудованием не могут добраться годами.

Тем не менее, не стоит огорчаться. Страна развитого социализма оставила в наследство весьма протяженную телефонную сеть, которая, утратив свое значение для обычной голосовой связи, внезапно оказывается настоящим спасением для жаждущих Интернета. В самом деле, достаточно установить на телефонном узле DSL-оборудование — и все его пользователи, у которых дома есть обычный проводной телефон, получают потенциальную возможность подключения к Сети (оставим за кадром решение провайдером проблем сопряжения оборудования 21 века с реликтами ушедшей эпохи).

Так или иначе, чтобы реализовать эту возможность, нужен xDSL-модем или роутер. Лучше, конечно, последний вариант; практически в любой семье количество клиентских устройств заведомо больше одной штуки. А раз так, встречаем новые роутеры UPVEL — UR314AN и UR-344AN4G+.

Классический образ простенького беспроводного маршрутизатора складывается из 4х-портового 100-мегабитного коммутатора, WAN порта (DSL, Ethernet), беспроводной сети среднего качества и процессора (чипсета) с частотой 250-400 МГц.

С течением времени появлялись новые технологии и способы подключения, оборудование подвергалось незначительным изменениям, но принцип оставался неизменным: бюджетное оборудование по карману каждому, в нем заложена достаточная для среднего пользователя функциональность, а производительности хватает для большинства типичных задач.

Комплектация

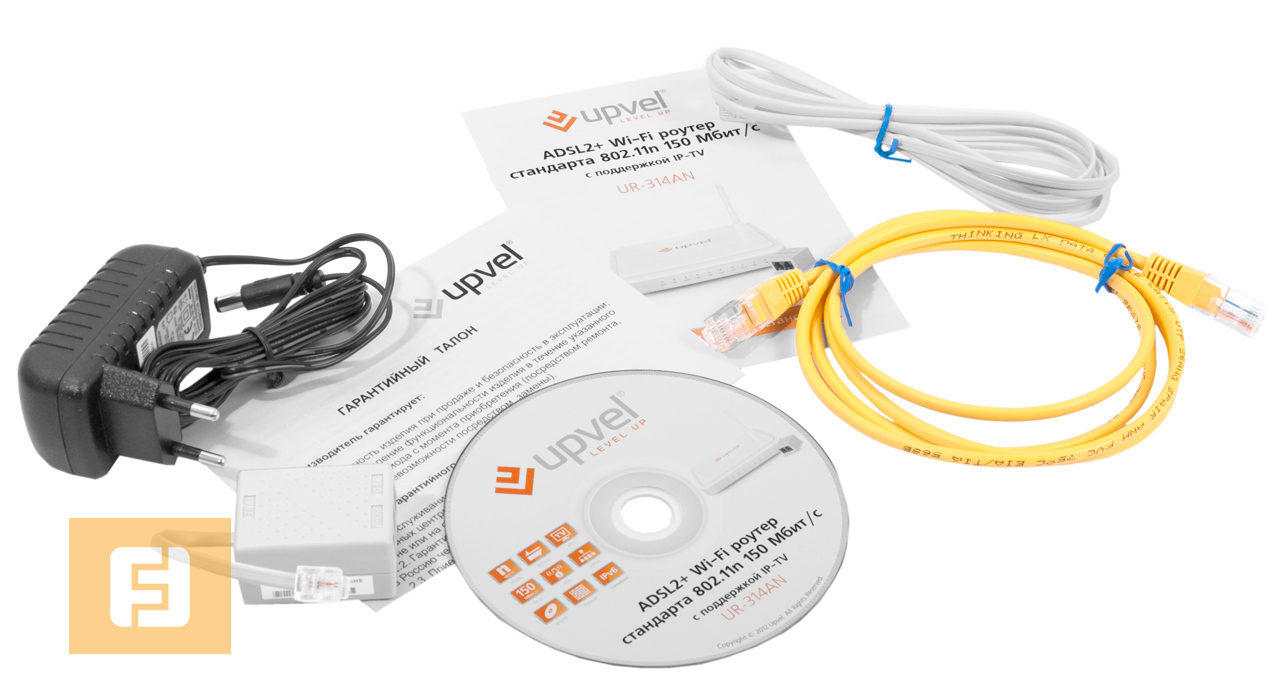

Производитель укомплектовал маршрутизаторы всем необходимым. В набор вошли:

• один патч-корд для коммутации Ethernet-сети,
• один кабель для подключения телефонной линии,
• сплиттер,

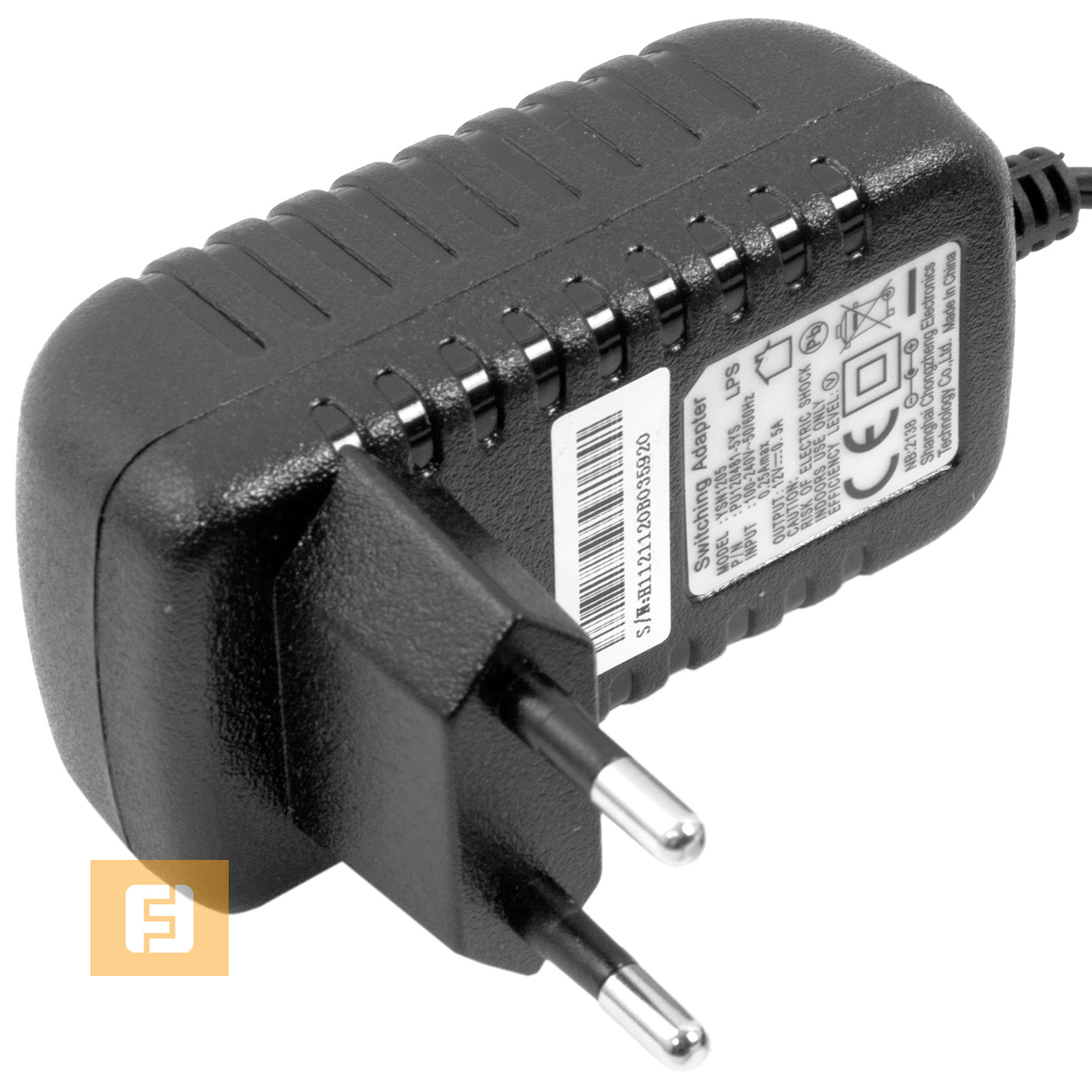

• блок питания на 12 Вольт, 1 или 0.5 Ампер (в различных партиях комплектация варьировалась),
• инструкция,
• гарантийный талон.

Инструкция модели UR-344AN4G+ отличалась приличной информативностью, в то время как инструкция модели UR-314AN рассматривала только лишь работу мастера настроек.

Краткое внешнее сравнение

При сравнении обеих моделей сложно найти кардинальные отличия: это два брата-близнеца, но с небольшими отличиями в функциональности, что и определяет разницу в стоимости — около 300р (по состоянию на август 2013г модель UR-314AN стоила 800р, модель UR-344AN4G+ — 1100р). Аппаратная платформа одинаковая, корпус и его размеры идентичны, печатная плата разведена одинаково, в обеих моделях используется один и тот же чипсет Ralink RT63365E с тактовой частотой 420МГц; в сопряжении с DSL-линией ему помогает чип RT63087N, а за беспроводную часть отвечает чип RT5390RL. Внешнее же отличие заключается в отсутствии USB порта у младшей модели (вместо него можно наблюдать заглушку) и дополнительном светодиоде у старшей модели, который отвечает за индикацию USB-порта.

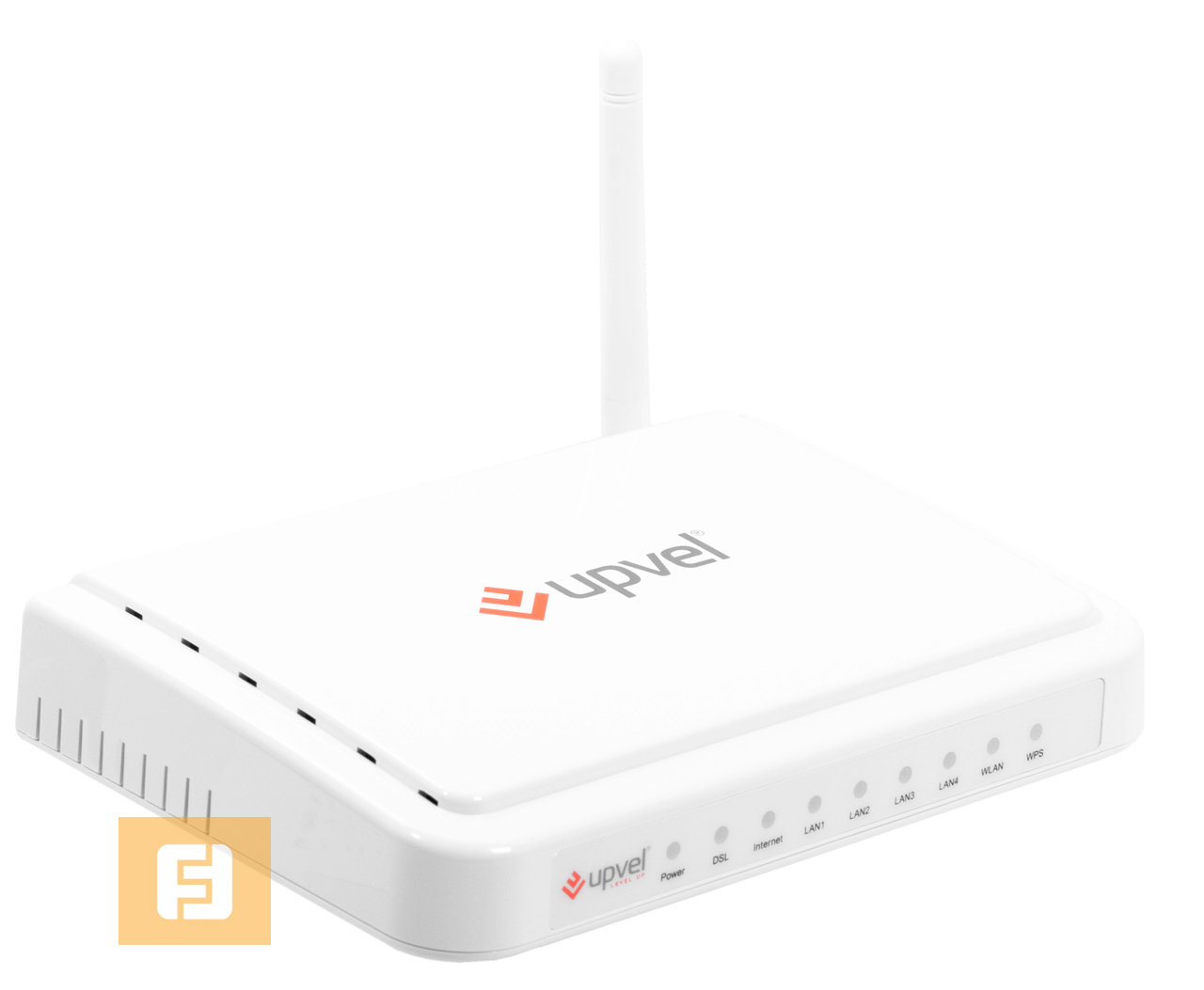

Внешний вид

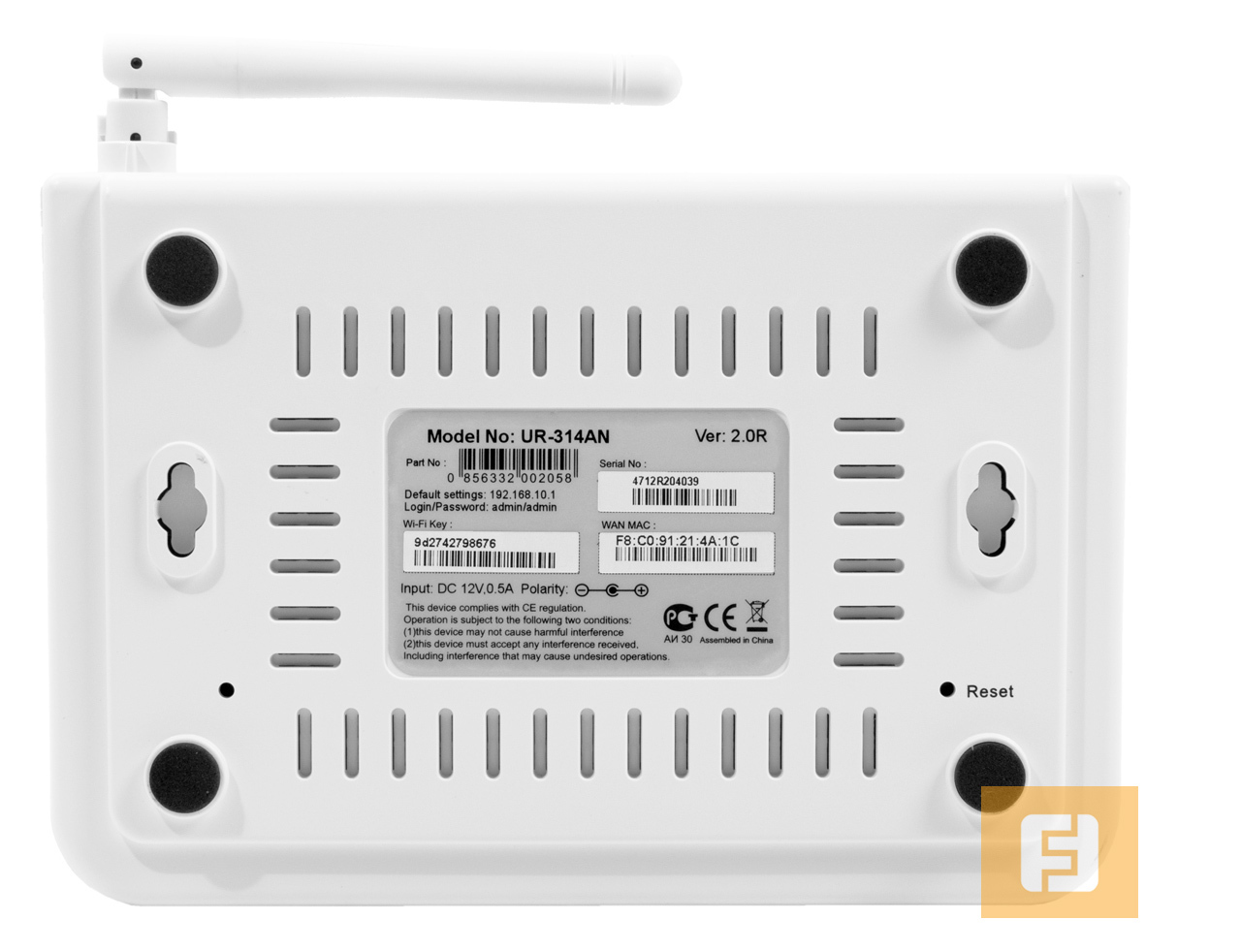

В целом внешний вид весьма опрятный: глянцевый белый пластик, аккуратное лого на крышке, аккуратная сборка без щелей и заусенцев, какие иногда можно увидеть на некоторых недорогих моделях. Закрепить устройство на стене можно в двух положениях — проводами вверх или вниз.

Для индикации состояния портов и статусов не используются световоды, поэтому индикация достаточно яркая, а показания хорошо различимы. Эти модели должны безумно порадовать всех любителей экономить на электроэнергии и маньяков в сфере безопасности — маршрутизаторы оснащены кнопкой выключения Wi-Fi. Она позволяет погасить беспроводную сеть, когда в доме просто нет беспроводных устройств, но при этом оставляет возможность быстро активировать беспроводной интерфейс при оккупации помещения гостями. Совсем другая крайность — возможность полностью обесточить устройство отдельной кнопкой питания. Эта кнопочка обеспечит душевный покой тем пользователям, которые недостаточно хорошо знакомы с подобного рода техникой и принципами работы сети Интернет. Ведь, только «погасив все лампочки», можно обрести уверенность, что Интернетом никто не пользуется и «набежать» трафик в это время не может в принципе.

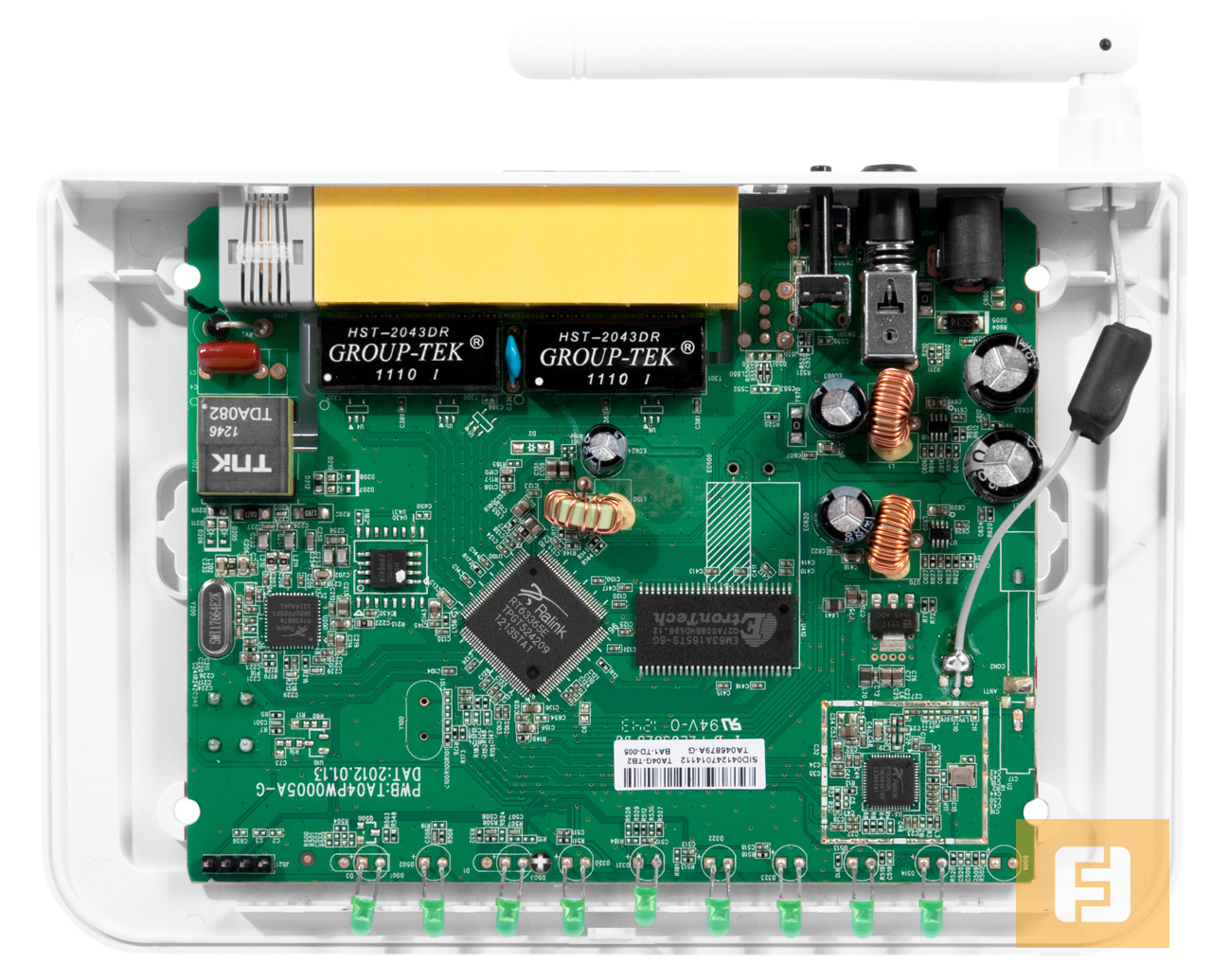

«Внутренности»

Самое главное в любой электронике — это её электроснабжение. В данном случае для питания используется напряжение 12В, что позволит использовать девайс в качестве автомобильного 3G/4G роутера; придется только подобрать подходящий хвостик.

Что касается ADSL и ATM, то здесь есть поддержка все мыслимых и немыслимых стандартов: IPoA, Bridge, PPPoA, PPPoE (RFC2684, RFC2225, RFC2364, RFC2516), Annex A, I, J, L, M, G.dmt (G.992.1), G.lite (G.992.2), T1.413, G.992.3, Annex A ADSL2, ITU G.992.5, поддержка 8 PVC, поддержка нескольких PPPoE соединений. А если потребуется вместо ADSL переключиться на обычную Ethernet-выделенку, то и это возможно — для этого используется LAN-порт под номером 1.

Беспроводная сеть работает в диапазоне 2.4 ГГц и соответствует стандартам IEEE 802.11b/g/n. Поддерживаются все распространенные модуляции сигнала: DSSS(PBCC, CCK, DQPSK, DBPSK), OFDM, 64-QAM. Штатная антенна закреплена намертво и не может быть заменена без паяльника, поэтому придется довольствоваться штатным усилением антенны, которое составляет 2 dBi.

Web-интерфейс

Компания UPVEL удобно реализовала переключение языка web-интерфейса — кнопки переключения расположены в «шапочке», постоянно висящей вверху интерфейса. Настройки применяются в большинстве случаев без перезагрузки, но не очень шустро; пару-тройку секунд придется подождать. Если в процессе манипуляции возникли проблемы, смело обращайтесь к разделу помощи. Документация дает информативные и внятные пояснения к настройкам.

Мастер настроек весьма посредственный. Он позволяет установить пароль, выбрать часовой пояс и произвести настройку Интернет-подключения. Предустановленных настроек для распространенных Интернет-провайдеров нет, поэтому, как обычно, придется самостоятельно находить настройки VPI/VCI и вручную их указывать.

Мастер настройки UPVEL UR-344AN4G+

Раздел настроек Interface setup — Internet содержит помимо привычных опций несколько специфичных, таких как «версия IP-протокола», настройка tagged VLAN (802.1q).

Настройки 3G позволяют установить режим работы модема в роли резервного подключения, за это отвечает опция 3G Backup. В этом случае соединение будет устанавливаться только во время отсутствия основного WAN-подключения (ADSL или LAN1). В остальном подключение «свистка» вполне стандартно, и ничего специфичного в нем нет.

Раздел VPN позволяет настраивать подключение к сети провайдера через по протоколам L2TP или PPTP. Стоит заметить, что до того, как прошивка была обновлена до самой последней версии, оба аппарата напрочь отказывались соединяться по PPTP, хотя легко и охотно поднимали L2TP-соединение. Мораль: перед подключением свежекупленного девайса лучше заранее скачать свежую версию firmware и залить ее в память устройства.

В разделе LAN присутствуют настройки, связанные с мультикастом и протоколом динамической маршрутизации RIP1/2, а также нечасто встречающиеся функции DHCP Relay и DNS Relay. В довольно простой форме преподнесли настройку LAN-бриджа — порт LAN1 не является участником моста ввиду возможности его использования в качестве WAN-порта, поэтому соответствующая галочка снята.

Беспроводной интерфейс поддерживает все современные способы шифрования, все основные настройки можно вручную откорректировать. Интересной настройкой является возможность указания максимального количества подключений.

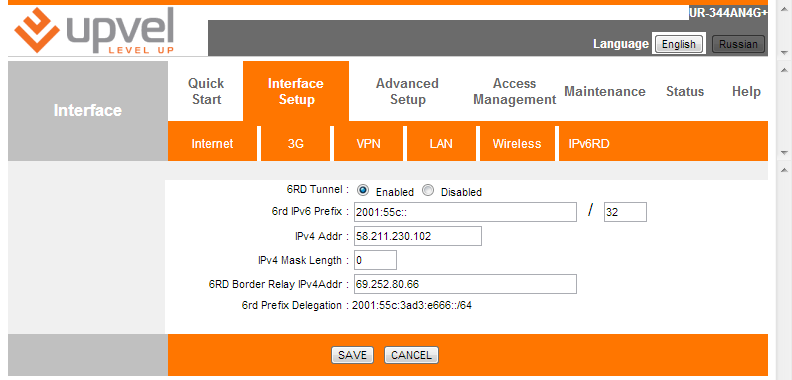

Отдельное спасибо стоит сказать UPVEL за поддержку IPv6 адресов и предоставленную возможность использовать «туннельные сервера» для «получения» IPv6 адресов в обход «медленных» провайдеров, которые не спешат модернизировать свои сети для перехода на IPv6 адреса.

А вот раздел QoS позволяет подменять много чего: ToS, DSCP и даже 802.1p. Мало того, можно очень гибко настроить правила, по которым будет идентифицироваться поток, к которому необходимо применить правила обработки приоритетов. Помимо подмены данных в заголовках, можно также и назначить приоритет внутренней очереди. Много настроек, можно разруливать как угодно.

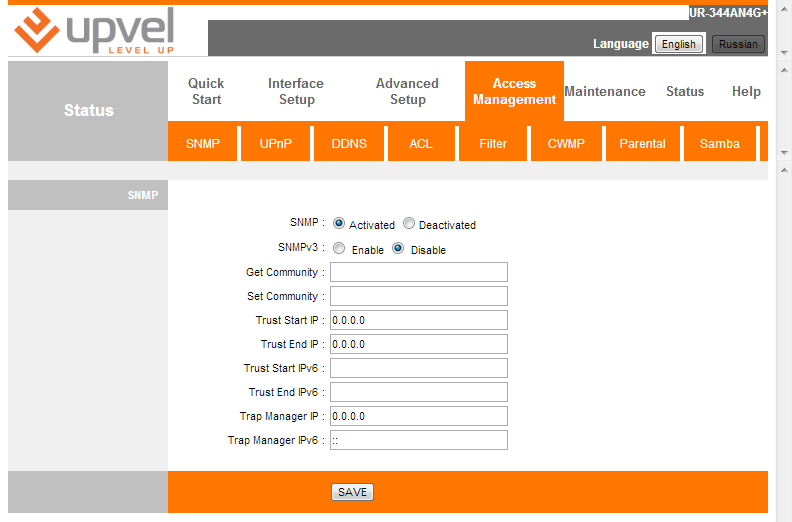

В разделе настроек SNMP вполне типичные поля, но теперь можно настраивать доступ к устройству, в том числе и с использованием IPv6 протокола.

Опция DynDNS предлагает пять провайдеров сервиса; для того, чтобы увидеть весь список, нужно нажать «стрелочку».

Сервис CWMP на текущий момент не распространен в России. В отличие от некоторых западных стран, роутер чаще всего приобретается самими пользователями, которые его и настраивают. Тем не менее, стоит отметить, что производитель заложил в устройство возможность автоматизированного управления со стороны Интернет-провайдера. Во многих случаях это может исключить проблемы, связанные с неумелой настройкой оборудования.

Родительский контроль позволяет установить ограничение доступа в Интернет для определенных устройств или блокировать обращения к определенным сайтам, в том числе и на основе календаря и времени дня.

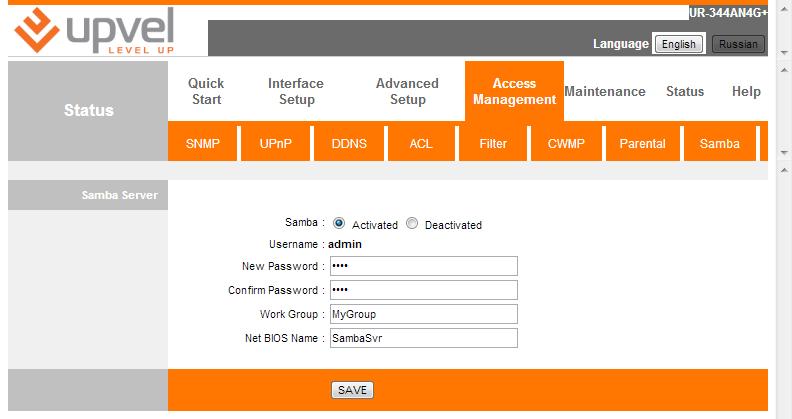

В разделе Samba можно задать пароль для доступа к роутеру по протоколу Windows Sharing (SMB), либо вовсе выключить службу. Имя пользователя, к сожалению, менять нельзя — используется единое имя “admin”. Все подключаемые в USB-порт носители информации автоматически монтируются и будут доступны по SMB протоколу или по FTP.

Интересна опция синхронизации времени: можно синхронизироваться не только с NTP-сервером, но и с часами на локальном компьютере. В некоторых случаях это может быть очень полезно.

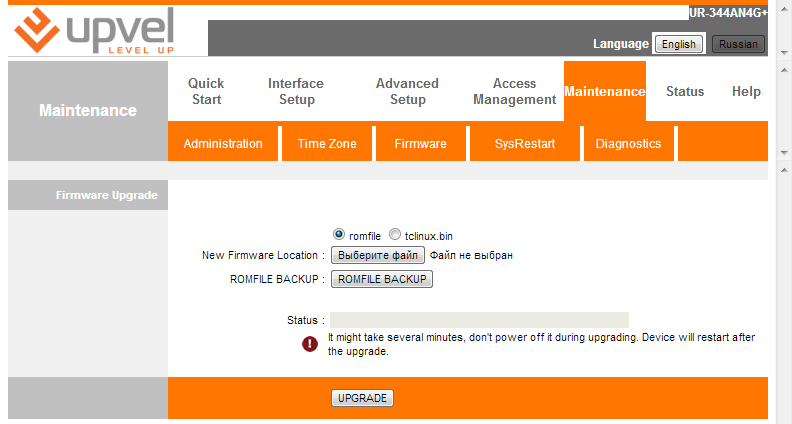

В данном разделе можно обновить прошивку, сохранить файл настроек или восстановить ранее сохраненные настройки.

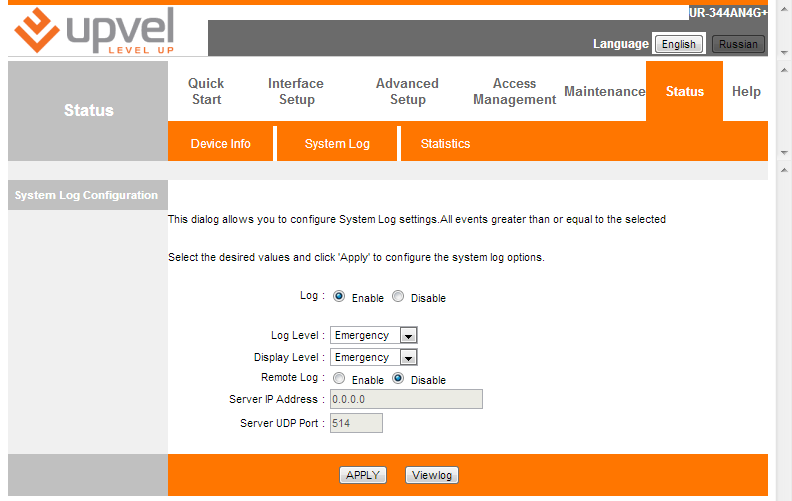

Еще одна интересная возможность — сохранение лог-файлов на удаленный сервер для последующей обработки. В некоторых ситуациях это может здорово помочь серьезным пользователям, которым важно отслеживать, что происходит на их маршрутизаторе.

Тестирование проводного сегмента

Поскольку у нас не нашлось оборудования, с помощью которого можно было бы непосредственно проверить работу через DSL, пришлось ограничиться тестированием работы через Ethernet, переключив порт LAN1 режим WAN. Тест проводился с помощью известных программ ixChariot и iPerf.

Результаты оказались забавными. В режиме PPTP роутеры показали в ixChariot скромную скорость в 10,8 Мбит/с; при подключении же по L2TP она внезапно оказалась почти вдвое больше, около 18 Мбит/с. В iPerf картина повторилась, разве что разлет был еще больше (соответственно, 5,6 Мбит/с для PPTP и 16,5 Мбит/с для L2TP). Прямо скажем, негусто. Но стоит вспомнить, что основная задача тестируемых девайсов — связь по технологии xDSL. Если же вам привалит счастье, и в доме появится скоростное Ethernet-подключение, эта опция поможет дотянуть до покупки мощного маршрутизатора, который позволит использовать ширину канала на всю катушку. Впрочем, если речь идет об удаленных от столиц регионах, то даже на выделенной линии доступные простым смертным тарифы, скорее всего, будут иметь скорость не более 10 Мбит/с; с таким каналом мощный роутер попросту не нужен.

Тестирование Wi-Fi

В данной серии тестов имитируется типичная квартирная обстановка многоквартирного жилого дома. В первом испытании расстояние между точкой доступа и клиентом беспроводной сети 4-5 метров. В ходе испытаний сначала используются типичные для данного класса устройств настройки, без использования расширенных возможностей для достижения максимальных скоростей. Затем проводится второе испытание, а параметры беспроводной сети изменяются таким образом, чтобы снизить уровень помех, которые порождаются самими испытуемыми устройствами. На выходе мы получаем два результата — естественный и искусственный, демонстрирующий зависимость от внешних условий.

В тестировании принимают также участие:

• Беспроводной клиент и генератор/анализатор трафика — MikroTik RB751U-2HnD
• Генератор/анализатор трафика — MikroTik RB750

Первое испытание сводилось к выгрузке данных в Интернет по беспроводной сети. Это повторяло тот непрерывный поток трафика, который создается при выгрузке больших файлов или видео. Вполне ожидаемо, что номинальным максимумом в 150 Мбит/с здесь даже не пахнет. Скорость держится на уровне 10 Мбит/с, что соответствует уровню радиомодулей устройств данного класса, работающих.

Корректируем параметры трансиверов для снижения помех и повторяем тот же тест с немного более близкого расстояния, тем самым компенсируя уменьшенную мощность передатчиков. Результат показывает существенно большую скорость, явно говоря о том, что устройства не любят работать в условиях помех.

Конкуренты

В этой ценовой категории конкурентов масса, но если рассматривать именно такие же комбинированные устройства, которые несут на борту ADSL и возможность подключения модема, то их не так уж много.

ZyXEL P660HN Lite EE

Стоимость около 1800р, гарантия 1 год. Модель одного из старейших поставщиков решений для доступа в интернет. Конкурент UPVEL UR-314AN, в отличие от него, вообще не имеет торчащей антенны, что многим может понравиться.

Интерфейс сияет дружелюбностью и, кажется, готов даже приносить пользователю домашние тапочки. Но за имя и дружелюбие придется изрядно приплатить, а срок гарантии все равно меньше, чем у устройств Upvel.

TP-LINK TD-W8968

Стоимость около 1400р, гарантия 1год. Найти прямого конкурента UPVEL UR-344AN4G+ нам не удалось; в самом деле, на рынке просто нет xDSL-роутеров типа N150 с поддержкой USB и внешних 3G/4G модемов.

Устройство компании TP-Link подобралось максимально близко; оно несколько дороже, но может похвастаться двумя антеннами (т.е., это аппарат класса N300). Стоит ли переплачивать примерно 300р за поддержку MIMO 2x2 и лишаться двух дополнительных лет гарантии — решать вам.

Выводы

Это бюджетные роутеры для небольшого помещения, для работы в условиях, когда работа по беспроводной сети не требует большой пропускной способности. Для случаев, когда необходимо резервировать проводной доступ в Интернет беспроводным через сети 3G/4G, вполне сгодится модель UR-344AN4G+. Если же использовать сети 3G/4G не планируется вовсе, тогда можно обойтись моделью UR-314AN.

Приятно, что если в вашем доме появится подключение Ethernet, вам не придется менять маршрутизатор; достаточно просто перенастроить тип подключения. Все модели «вытянут» максимальные скорости проводного Интернета (100 Мбит/с) и прекрасно подойдут для неагрессивного использования беспроводной сети.
