Бесшумно, но быстро. Обзор видеокарты ASUS STRIX GeForce GTX 970 OC Edition (STRIX-GTX970-DC2OC-4GD5)

Новая линейка видеокарт ASUS STRIX предлагает потенциальному покупателю ряд преимуществ. Например, в этих решениях присутствует заводской разгон, а также возможность самостоятельного оверклока. Но самое главное — это практически бесшумная работа системы охлаждения: абсолютно бесшумно в 2D, еле слышно в 3D. В рамках этого обзора вы познакомитесь со STRIX-версией видеокарты NVIDIA GeForce GTX 970.
Бесшумно, но быстро. Обзор видеокарты ASUS STRIX GeForce GTX 970 OC Edition (STRIX-GTX970-DC2OC-4GD5)

Линейка видеокарт STRIX еще относительно молодая. Первой видеокартой, принадлежащей к этой серии, стала кастомная версия GeForce GTX 780, которую наша тестовая лаборатория не так давно тестировала. Так получилось, что STRIX GeForce GTX 780, по сути, оказалась мертворожденный, ибо вскоре после анонса NVIDIA презентовала графические адаптеры GeForce GTX 970 и GeForce GTX 980 на базе архитектуры Maxwell. А «девятьсот семидесятая», как известно, пришла именно на замену GeForce GTX 780. Что же, будем считать, что таким образом в ASUS отработали новые технологии для других устройств. Напомню, что в портфолио линейки STRIX также присутствуют кастомизированные версии GeForce GTX 750 Ti, GeForce GTX 980, Radeon R9 280 и Radeon R9 285.

ASUS STRIX GeForce GTX 970 OC Edition

ASUS STRIX GeForce GTX 970 OC Edition

Технические характеристики

Главная идея разработки линейки видеокарт STRIX (в переводе с греч. — «сова») — это создание бесшумного, но производительного устройства. Для этого тайваньская компания разработала тихие, но эффективные системы охлаждения на основе проверенного временем кулера DirectCU II.

С возможностями видеокарт GeForce GTX 970 и GeForce GTX 980, а также архитектуры Maxwell мы уже знакомились во всех подробностях. Так что не буду повторяться. Предлагаю сразу же перейти к обзору новинки.

 NVIDIA GeForce GTX 970 (референс)ASUS STRIX GeForce GTX 970 OC Edition (STRIX-GTX970-DC2OC-4GD5)
Название процессораGM204
Техпроцесс28 нм
АрхитектураMaxwell
Число потоковых процессоров1664
Число текстурных блоков104
Число блоков растеризации64
Частота ядра1050 (1178) МГц1114 (1253) МГц
ПамятьGDDR5, 4 Гбайт
Шина256 бит
Частота памяти1750 (7000) МГц1753 (7012) МГц
Максимальное энергопотребление145 Вт
Видеовыходы1x DVI, 1x HDMI, 3x DisplayPort2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 12 OpenGL 4.3
Цена14 990 руб.20 500 руб.
Price.ru

Наличие бесшумной системы охлаждения не является единственной фишкой рассматриваемого 3D-ускорителя. STRIX GeForce GTX 970 OC Edition может похвастать фабричным разгоном. Собственно говоря, об этом говорит, нет, кричит само название устройства. Так, графический процессор работает на 64 МГц быстрее в сравнении с референсом, а видеопамять — на 3 (12) МГц быстрее. Цифры далеко не рекордные, но все равно приятно. К тому же при создании этого устройства ASUS использовала печатную плату собственной разработки.

Наконец, STRIX GeForce GTX 970 OC Edition имеет более привычную архитектуру видеовыходов.

Скриншот GPU-Z видеокарты ASUS STRIX GeForce GTX 970 OC Edition

Скриншот GPU-Z видеокарты ASUS STRIX GeForce GTX 970 OC Edition

Вдруг кому пригодится. Видеокарты ASUS лучше всего искать в магазинах и Интернете по их маркировке. Вот STRIX GeForce GTX 970 OC Edition имеет более сложное в плане запоминания, но зато более короткое название STRIX-GTX970-DC2OC-4GD5. Расшифровывается она достаточно просто:

  • STRIX — название линейки;
  • GTX970 — название видеокарты, на базе которой построена ее кастомная версия;
  • DC2 — используемая система охлаждения. В данном случае речь идет о DirectCU II;
  • OC — наличие заводского оверклока чипа;
  • 4G — 4 Гбайт видеопамяти;
  • D5 — стандарта GDDR5.

Само устройство поставляется в очень броской коробке. Мимо такой точно не пройдешь в магазине. Комплект поставки следующий:

  • бумажное руководство по эксплуатации оборудования;
  • оптический носитель с драйверами и утилитами.
Упаковка ASUS STRIX GeForce GTX 970 OC Edition

Упаковка ASUS STRIX GeForce GTX 970 OC Edition

Особенности конструкции

А вот и сама видеокарта. Она имеет классический для линейки STRIX внешний вид. Всё из-за кожуха кулера, который вместе с двумя вентиляторами действительно напоминает «физиономию» совы. Сразу же обращает на себя внимание то, что система охлаждения несколько увеличивает размеры карты по высоте и длине.

ASUS STRIX GeForce GTX 970 OC Edition, вид спереди

ASUS STRIX GeForce GTX 970 OC Edition, вид спереди

Оборотная сторона устройства оснащена металлическим бекплейтом. Правильное решение. Рама не только увеличивает жесткость конструкции, но и не позволяет видеокарте распространять тепло.

ASUS STRIX GeForce GTX 970 OC Edition, оборотная сторона

ASUS STRIX GeForce GTX 970 OC Edition, оборотная сторона

Приятно, что кулер видеокарты занимает всего два слота.

ASUS STRIX GeForce GTX 970 OC Edition, вид снизу

ASUS STRIX GeForce GTX 970 OC Edition, вид снизу

GeForce GTX 970 поддерживает технологию 3-Way SLI. Поэтому на плате разведено два коннектора MIO. Для питания к STRIX GeForce GTX 970 OC Edition необходимо подключить один 8-пиновый коннектор от блока питания.

ASUS STRIX GeForce GTX 970 OC Edition, вид сверху

ASUS STRIX GeForce GTX 970 OC Edition, вид сверху

ASUS STRIX GeForce GTX 970 OC Edition, вид сзади

ASUS STRIX GeForce GTX 970 OC Edition, вид сзади

Как я уже говорил, I/O-панель выполнена в классическом виде. Здесь разведены два разъема DVI и по одному HDMI и DisplayPort. На мой взгляд, это оптимальное решение на данный момент времени.

ASUS STRIX GeForce GTX 970 OC Edition, I/O-панель

ASUS STRIX GeForce GTX 970 OC Edition, I/O-панель

Система охлаждения имеет классическую компоновку, характерную для кулеров DirectCU II. Используются три трубки разного диаметра плюс технология прямого контакта. Трубки подобраны так, что они соприкасаются по всей площади поверхности GPU. Следовательно, можно рассчитывать на максимально эффективную работу системы охлаждения. Для более горячих видеокарт используется схожий кулер, но с увеличенным числом теплотрубок. Например, в STRIX GeForce GTX 780 OC Edition использовалась система с пятью медными теплотрубками.

Как я уже говорил, видеокарта оснащена ШИМ-управлением вентиляторов. Крыльчатки начинают раскручиваться только тогда, когда температура GPU достигает определенной отметки. В ASUS данную фичу назвали 0dB FAN Silent Gaming. Но давайте будем объективны: в играх кулер ну ни разу не будет работать в пассивном режиме. А вот в 2D — даже очень.

Система охлаждения и печатная плата ASUS STRIX GeForce GTX 970 OC Edition

Система охлаждения и печатная плата ASUS STRIX GeForce GTX 970 OC Edition

Видеокарта полностью кастомизирована и имеет оригинальную печатную плату. Выглядит достаточно простенько. Впрочем, ничего удивительного в этом нет, так как GeForce GTX 970 потребляет всего 145 Вт энергии. Тем не менее, в STRIX GeForce GTX 970 OC Edition реализована улучшенная схема питания. Для графического процессора отведено шесть фаз Super Alloy. Еще одна фаза предназначена для кластера видеопамяти.

Подсистема питания ASUS STRIX GeForce GTX 970 OC Edition

Подсистема питания ASUS STRIX GeForce GTX 970 OC Edition

Все GeForce GTX 970 располагают 4 Гбайт видеопамяти. В данном устройстве используются микросхемы производства фирмы Samsung. Маркировка — K4G41325FC-HC28.

Видеопамять и графический процессор ASUS STRIX GeForce GTX 970 OC Edition

Видеопамять и графический процессор ASUS STRIX GeForce GTX 970 OC Edition

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерения температуры видеокарт производились при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

ASUS STRIX GeForce GTX 970 OC Edition

ASUS STRIX GeForce GTX 970 OC Edition

Тестовый стенд

Процессор: Intel Core i5-4670K @4,5 ГГц
Процессорный кулер: Corsair H75
Материнская плата: ASUS Z97-DELUXE
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: LEPA G1600, 1600 Вт
Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 8.1 х64

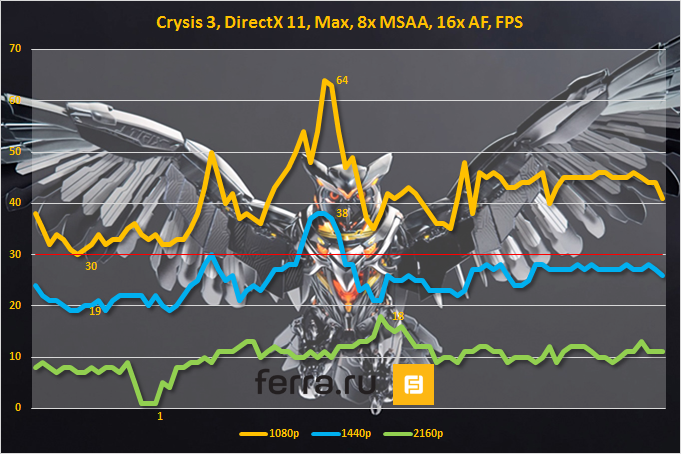

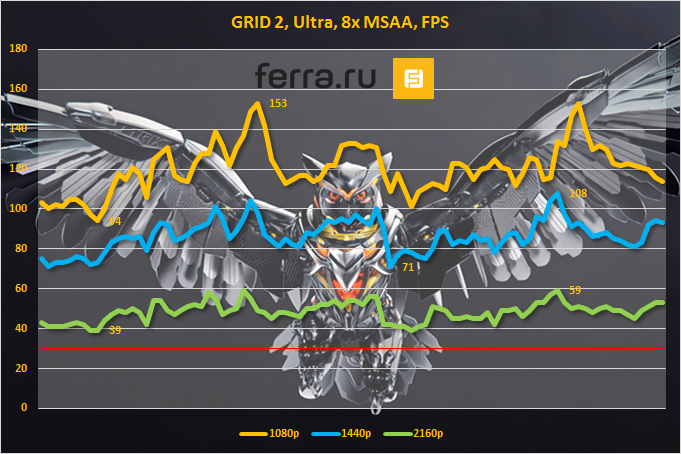

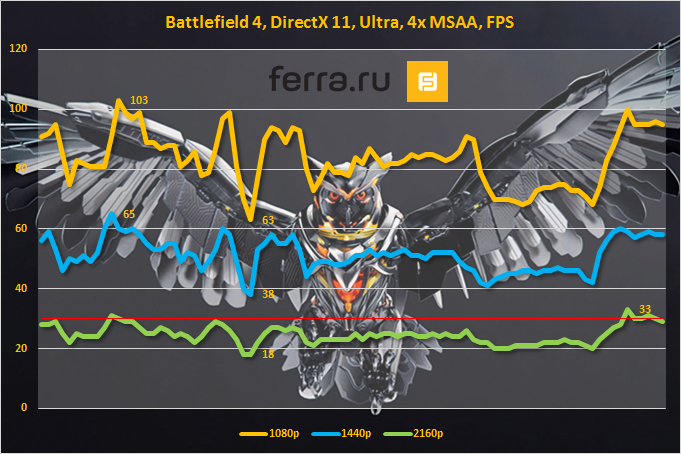

Анализ игровой производительности NVIDIA GeForce GTX 970

Данный анализ взят из прошлого материала, посвященного GeForce GTX 970. Тем не менее, он наглядно демонстрирует, на что может рассчитывать геймер при покупке этой видеокарты. Приведены результаты замера FPS в трех разрешениях: Full HD (1080p, 1920x1080), WQHD (1440p, 2560x1440) и Ultra HD (2160p, 3840x2160p).

Повторю вывод по GeForce GTX 970:

  • Гейминг в Full HD — отлично. GeForce GTX 970 в этом разрешении «потянет» все современные игры при максимальных настройках качества графики.
  • Гейминг в WQHD — хорошо. Большинство игр в этом разрешении при максимальных настройках качества графики демонстрирует вполне играбельный уровень FPS.
  • Гейминг в Ultra HD — неудовлетворительно. Между результатами в 4К-разрешении и WQHD-разрешении расположилась целая пропасть. В данных условиях производительность видеокарты очень сильно просела.

Сравнение видеокарт

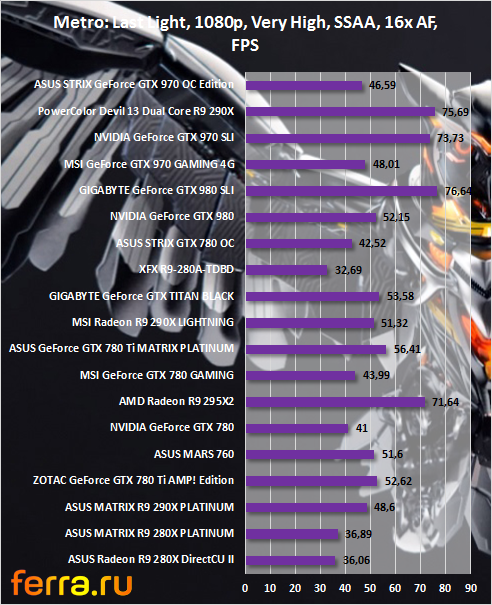

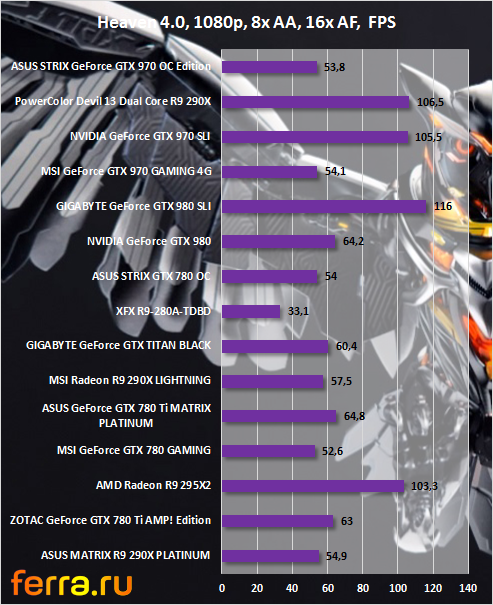

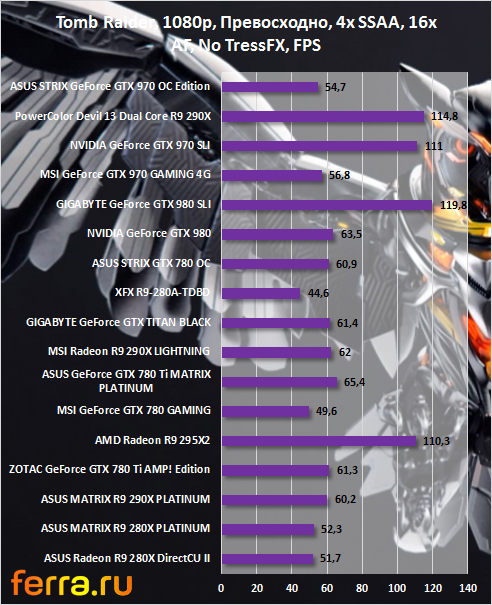

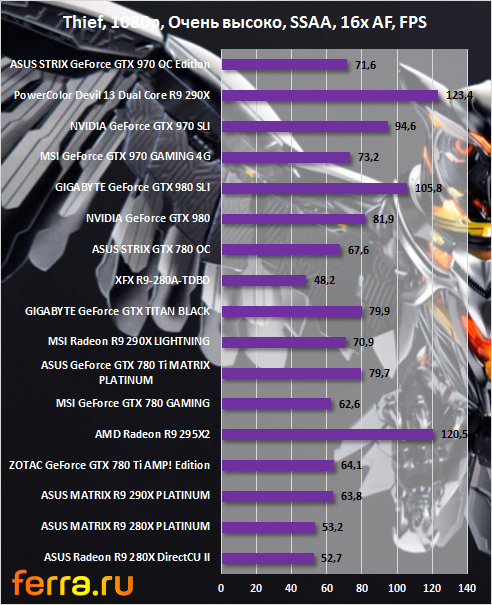

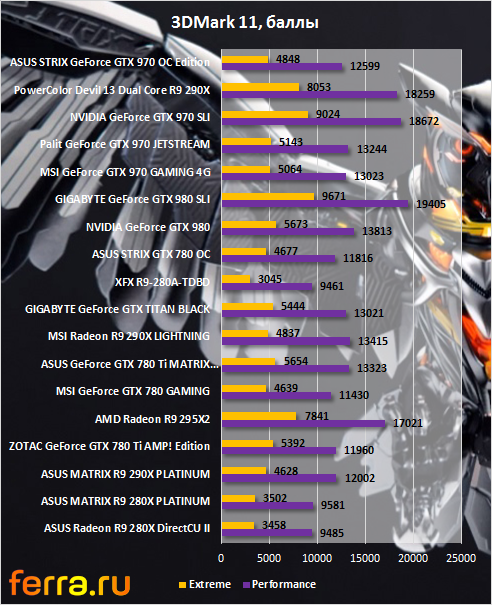

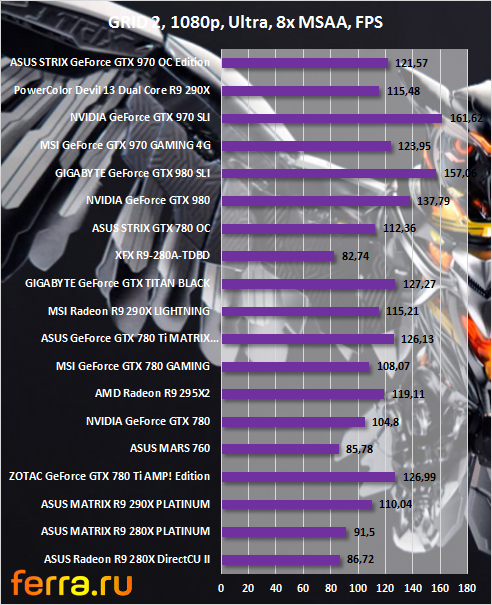

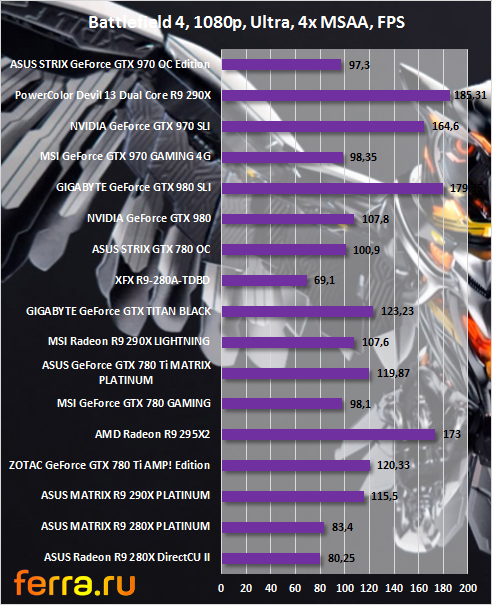

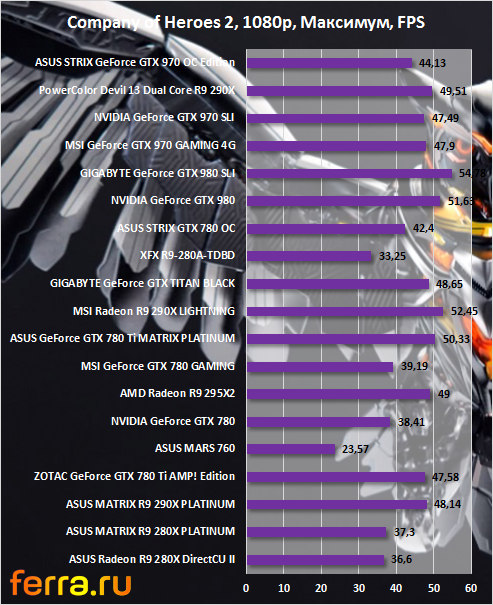

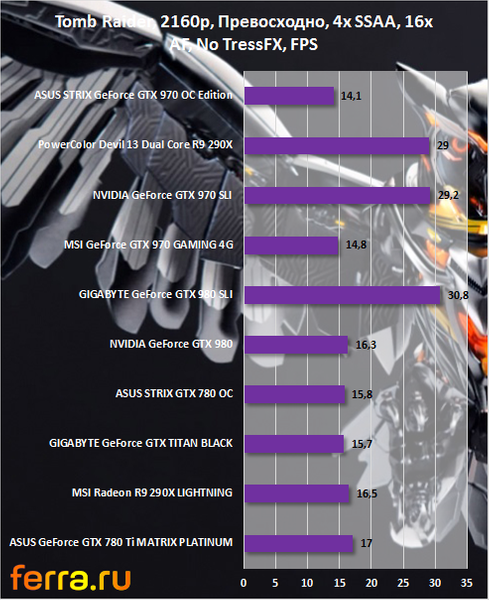

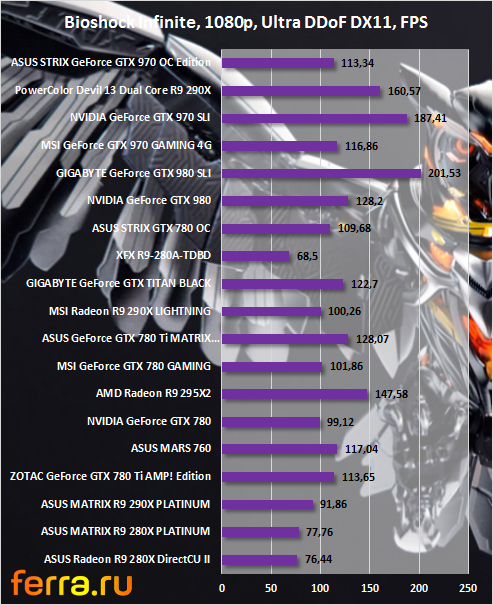

А теперь давайте сравним производительность STRIX GeForce GTX 970 OC Edition с другими видеокартами в синтетических приложениях и популярных играх.

В самом начале статьи я заикнулся про то, что STRIX GeForce GTX 780 OC Edition оказалась мертворожденной видеокартой. И вот почему. При меньшей заявленной стоимости STRIX GeForce GTX 970 OC Edition оказывается заметно быстрее. Это наглядно демонстрируют синтетические приложения от Futuremark.

Не вижу особого смысла подробно разжевывать результаты каждого теста, так как они оказались вполне ожидаемыми. В сравнительных графиках присутствуют видеокарты MSI GeForce GTX 970 GAMING 4G и Palit GeForce GTX 970 JETSTREAM. Мы еще поговорим о них, однако сразу же отмечу, что они обладают более высокими частотами. А потому неудивительно, что STRIX GeForce GTX 970 OC Edition пусть и совсем чуть-чуть, но уступила им.

Вычисления

Начиная с этого момента, мы активируем новый модуль в методике тестирования видеокарт, посвященный вычислениям. Это важная часть, так как графические ускорители уже давно используются не только для игр. К сожалению, на данный момент мы располагаем малым числом протестированных образцов, однако со временем, обещаю, подберется приличное портфолио устройств. А пока предлагаю познакомиться с приложениями, которые мы использовали.

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в SPECviewperf 12

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в SPECviewperf 12

SPECviewperf 12 — это комплексный бенчмарк, включающий в себя заскриптованные сцены из различных САПР-приложений, а также научных и медицинских программ.

Легко заметить, что некоторые тесты даются GeForce GTX 970 очень тяжело. В паттернах energy-01 и maya-04 наблюдается сильная просадка FPS.

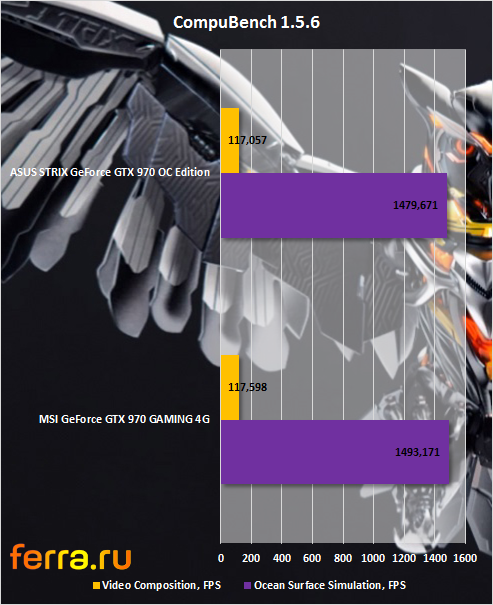

CompuBench — комплексный бенчмарк, позволяющий определить уровень производительности процессора и графического адаптера. В нашем тестировании используются следующие режимы:

  • Face Detection;
  • Video Composition;
  • Ocean Surface Simulation (OpenCL);
  • Particle Simulation — 64k;
  • Bitcoin Mining.

Здесь GeForce GTX 970 в целом демонстрирует очень хорошие результаты.

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в CINEBENCH R15

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в CINEBENCH R15

Известнейший процессорный тест. Однако имеет режим тестирования в OpenGL. Здесь тоже все в порядке: уровень FPS очень высок.

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в LuxMark

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в LuxMark

LuxMark — это еще один OpenCL-тест, в котором используется технология трассировки лучей. Задействован самый сложный пресет Room.

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в SiSoftware Sandra 2014

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition в SiSoftware Sandra 2014

SiSoftware Sandra 2014 располагает большим числом всевозможных тестов. Для видеокарт мы подобрали режим «Финансовый анализ GP» с использованием вычислений двойной точности FP64.

Система охлаждения и разгон

А теперь перейдем к самому интересному. Итак, вентиляторы системы охлаждения не вращаются до тех пор, пока температура GPU не достигнет определенного показателя. Для STRIX GeForce GTX 970 OC Edition эта отметка составляет 65 градусов Цельсия. После чего сначала раскручивается один вентилятор, а затем и второй.

Мониторинг работы ASUS STRIX GeForce GTX 970 OC Edition

Мониторинг работы ASUS STRIX GeForce GTX 970 OC Edition

В итоге максимальная температура GPU составила всего 68 градусов Цельсия. Очень хороший результат. При этом кулер даже с вращающими вентиляторами работал практически бесшумно. Кстати, STRIX GeForce GTX 970 OC Edition избавился от недуга, которым страдает STRIX GeForce GTX 780 OC Edition. Дело в том, что во время активации работы вентилятора они могут слишком резко увеличивать частоту своего вращения и, как следствие, в течение пары-тройки секунд сильно шуметь. Здесь же эта проблема была решена. И это здорово.

Уровень шума и максимальная температура GPU ASUS STRIX GeForce GTX 970 OC Edition

Уровень шума и максимальная температура GPU ASUS STRIX GeForce GTX 970 OC Edition

На ролике ниже наглядно отображен процесс нагрева видеокарты. Как я уже говорил, защитная пластина не только увеличивает жесткость конструкции, но сдерживает тепло, предотвращая тем самым нагрев соседних элементов системы.

Тем не менее, можно заметить, что видеокарта со стороны выводов достаточно хорошо прогревается. Самые горячие точки расположились в районе чипов видеопамяти. А вот подсистема питания графического не прогревается даже до 70 градусов Цельсия. Сказывается наличие дополнительного радиатора.

Еще один интересный момент: равномерный нагрев теплотрубок. Видно, что они весьма эффективно забирают тепло от графического процессора и передают его дальше ребрам радиатора. Можно заключить, что хорошо работает технология прямого контакта теплотрубок с GPU.

В целом система охлаждения STRIX GeForce GTX 970 OC Edition хорошо справляется со своей задачей, функционируя при этом практически бесшумно.

Нагрев задней стороны ASUS STRIX GeForce GTX 970 OC Edition

Нагрев задней стороны ASUS STRIX GeForce GTX 970 OC Edition

Еще один положительный момент у STRIX GeForce GTX 970 OC Edition — это хороший разгонный потенциал. Так, мне удалось разогнать чип до стабильных 1300 МГц, а память — до 1823 (7292) МГц. Отличный результат, особенно с учетом того, что сама видеокарта уже имеет заводской оверклок.

Скриншот GPU-Z видеокарты ASUS STRIX GeForce GTX 970 OC Edition

Скриншот GPU-Z видеокарты ASUS STRIX GeForce GTX 970 OC Edition

Увеличение частот возымело свое действие. В 3DMark Fire Strike героиня сегодняшнего тестирования опередила и MSI GeForce GTX 970 GAMING 4G, и Palit GeForce GTX 970 JETSTREAM.

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition после разгона

Результаты тестирования ASUS STRIX GeForce GTX 970 OC Edition после разгона

Конкуренты и аналоги

В качестве конкурентов я отобрал две GeForce GTX 970 в исполнении MSI и Palit соответственно. Эти видеокарты примечательны тем, что их системы охлаждения работают по схожему принципу, то есть пассивно в 2D и очень тихо в 3D. В этом плане они несильно уступают рассмотренной сегодня видеокарте.

 MSI GeForce GTX 970 GAMING 4GPalit GeForce GTX 970 JETSTREAMASUS STRIX GeForce GTX 970 OC Edition (STRIX-GTX970-DC2OC-4GD5)
Частота ядра1140 (1279) МГц1152 (1304) МГц1114 (1253) МГц
ПамятьGDDR5, 4 ГбайтGDDR5, 4 ГбайтGDDR5, 4 Гбайт
Шина256 бит256 бит256 бит
Частота памяти1752 (7010) МГц1750 (7000) МГц1753 (7012) МГц
Видеовыходы2x DVI, 1x HDMI, 1x DisplayPort1x DVI, 1x mini-HDMI, 3x mini-DisplayPort2x DVI, 1x HDMI, 1x DisplayPort
Поддерживаемые APIDirectX 12 OpenGL 4.3DirectX 12 OpenGL 4.3DirectX 12 OpenGL 4.3
Цена19 500 руб.18 300 руб.20 500 руб.
Price.ru

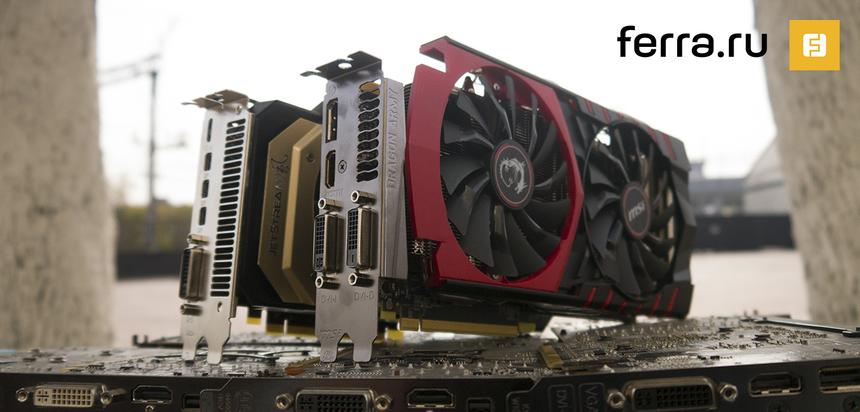

MSI GeForce GTX 970 GAMING 4G обзавелась новой системой охлаждения под названием TWIN FROZR V. Кулер зарекомендовал себя с лучшей стороны. Однако распайка чипов на оборотной стороне и отсутствие защитного бекплейта привели к увеличенному тепловыделению.

MSI GeForce GTX 970 GAMING 4G

MSI GeForce GTX 970 GAMING 4G

Palit GeForce GTX 970 JETSTREAM оснащена очень высокими частотами, а потому заслуженно опережает и STRIX GeForce GTX 970 OC Edition, и GTX 970 GAMING 4G. Плата имеет необычную, укороченную печатную плату. Однако габаритный кулер сводит плюсы от этой конструктивной особенности на нет.

Palit GeForce GTX 970 JETSTREAM

Palit GeForce GTX 970 JETSTREAM

Читайте также: FPS народу! Обзор NVIDIA GeForce GTX 970 в исполнении моделей от MSI и Palit

Вывод

ASUS STRIX GeForce GTX 970 OC Edition — это очень качественный продукт. Видеокарта способна работать в пассивном режиме и очень тихо — во время полной загрузки. Именно этот параметр можно считать главным плюсом устройства.

Данная модель имеет заводской разгон. Следовательно, она априори быстрее референса. При этом работу системы охлаждения DirectCU II можно назвать эффективной.

Я сравнил STRIX GeForce GTX 970 OC Edition с другими кастомизированными моделями на основе GeForce GTX 970, обладающими большей частотой. Неудивительно, что она им совсем немного уступила. Однако видеокарта имеет весьма добротный разгонный потенциал, поэтому нивелировать разницу в FPS и «попугаях» запросто поможет самостоятельный оверклок.

К сожалению, в нашей стране сложилась такая ситуация, что рекомендованными пятнадцатью тысячами рублями, объявленными за GeForce GTX 970 самой NVIDIA, даже не пахнет. Рассмотренная сегодня STRIX GeForce GTX 970 OC Edition стоит в среднем 20–21 тысячу рублей.

ASUS STRIX GeForce GTX 970 OC Edition (STRIX-GTX970-DC2OC-4GD5)
Плюсы:Минусы:
очень тихая работа (бесшумная в 2D);несколько завышенная стоимость;
эффективная работа системы охлаждения;кулер несколько увеличивает размеры устройства.
заводской разгон процессора;
хороший оверклокерский потенциал;
наличие металлического бекплейта.
эффективная работа системы охлаждения;
заводской разгон процессора;
хороший оверклокерский потенциал;
наличие металлического бекплейта.
