Универсальные адаптеры питания FSP для ноутбуков
Как же вообще могут использоваться универсальные адаптеры питания для ноутбуков? Первый сценарий очевиден: при утере/поломке основного адаптера бывает проще купить универсальный, чем искать оригинал. Однако и при нормально работающем штатном адаптере универсальный бывает актуален. Во-первых, они зачастую меньше обычных - например, за счет отсутствия провода заземления, который и так бесполезен в России. Во-вторых, людям, путешествующим компаниями, или с двумя ноутбуками, удобнее везти с собой один легкий адаптер. Также многих интересует «нештатное» использование этих устройств – при наличии электрической и физической совместимости к ним можно подключить всё, что угодно.
При желании найти подобный адаптер можно на любом рынке, где торгуют электроникой. Однако опасность подобной покупки для многих очевидна. Мы, в свою очередь, хотели бы познакомить вас с двумя адаптерами, произведенными тайваньской компанией FSP. Больше всего она известна за счет блоков питания. Помимо продукции, выпускаемой под своим брендом, FSP Group служит OEM-поставщиком для многих других компаний.
Выпуск адаптеров питания для FSP тоже не в новинку. Выбор достаточно широк, от 30 до 220 Вт, притом модели эти широко представлены на территории России. Адаптеры для портативных ПК выпускаются в отдельной серии, FSP NB. Два из них мы и хотели бы рассмотреть в сегодняшней статье.
Технические характеристики
Название | FSP NB L 65 | FSP NB SLIM |
Допустимое входное напряжение, В | 100-240 | 100-240 |
Значения выходного напряжения, В | 19 | 15/16/18/19/20/21 |
Максимальная сила тока, А | 3.42 | 4 |
Энергоэффективность, % | > 87 | > 87 |
Потребление в состоянии простоя, Вт | < 0,5 | < 0,5 |
Количество насадок | 9 | 8 |
Особенности комплектации | Чехол | Чехол, зарядка для USB |
Габариты, мм | 105х55х16,5 | 133х74,5х18,5 |
FSP NB L 65
Начнем с модели попроще. Адаптер поставляется в довольно объемной для такого устройства коробке. Причиной тому - богатая комплектация устройства: кабель питания, документация, насадки и специальный мягкий чехол для переноски.
Само устройство представляет собой маленькую черную коробочку продолговатой формы. Внешне ничем, кроме логотипа FSP, она не выделяется. К сожалению, нет лампочки-индикатора, которая бы указывала на состояние адаптера.
Габариты «коробочки» составляют 105х55х16,5 мм. Столь маленькая толщина обусловлена использованием двухконтактного разъема для кабеля питания. Это, повторимся, гораздо удобнее.
Адаптер универсальный – можно подавать ток с напряжением от 100 до 240 В. Выходное напряжение при этом фиксированное – 19 В. FSP утверждает, что такой адаптер можно использовать вместе с ноутбуком, которому нужно входное напряжение от 18 до 20 В. Энергоэффективность адаптера впечатляет – КПД более 87%. Он соответствует стандарту Energy Star V. Если проводить аналогии с традиционными блоками питания (просто чтобы иметь лучшее понимание называемых цифр), то такие параметры соответствуют сертификации 80 PLUS Gold. Энергопотребление в состоянии простоя менее 0,5 Вт.
Из устройства выходит провод, оканчивающийся специальным разъемом-розеткой. Такой разъем не позволит случайно закоротить адаптер. Он, кстати, обладает защитой от короткого замыкания. К разъему присоединяется одна из 9 насадок, идущих в комплекте. Изначально они все воткнуты в специальную резиновую прокладку, в которой их и удобнее всего перевозить. Держатся при установке насадки очень прочно. Приводим таблицу с габаритами штырьков насадок:
Внеш. диаметр, мм | Внутр. диаметр, мм | Длина, мм | Производитель |
4,75 | 1,7 | 9,5 | ACER, ASUS, COMPAQ, HP, LG |
5,5 | 1,7 | 12 | ACER |
5,5 | 2,1 | 12 | ACER, COMPAQ, GATEWAY, HITACHI, IBM, NEC, SHARP, TOHSIBA, TWINHEAD, WINBOOK |
5,5 | 2,5 | 12 | ACER, COMPAQ, FUJITSU, GATEWAY, HITACHI, HP, IBM, NEC, PANASONIC, PHILIPS, SAMSUNG, SHARP, TOSHIBA, TWINHEAD, VIEWSONIC, WINBOOK, LG |
6,3 | 3,0 | 12 | ACER, ASUS, COMPAQ, HP |
6,5 | 4,3 | 9,5 | SONY |
7,4 | 5,0 | 12 | DELL |
7,9 | 5,6 | 12 | IBM, LENOVO |
7,4 | 5,0 | 12 | HP |
Указания производителей упрощают подбор насадки, но в целом надо, конечно, ориентироваться на габариты. Используя комплектные насадки, мы смогли подключить все доступные устройства в тестовой лаборатории, кроме двух моделей от Asus – ноутбука UL30VT и неттопа EB1501. В любом случае, перед покупкой такого устройства нужно сделать соответствующие замеры, а лучше - проверить совместимость прямо в магазине.
Что же касается питания, то тут всё в полном порядке. Подключенные устройства работали без перебоев, заряжались не медленнее обычного. Адаптер не нагревался выше 50°C даже при максимальной нагрузке.
FSP NB SLIM

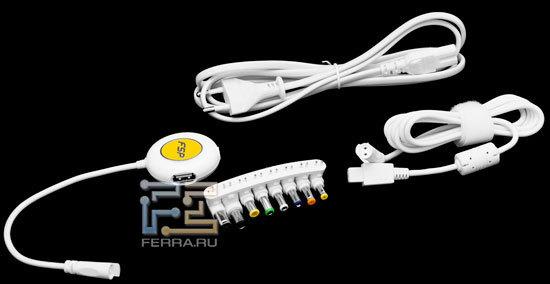

NB SLIM – устройство с более широкими возможностями. Это понятно уже по комплектации. Она не только дублирует таковую у NB L 65, но и включает в себя специальный переходник для зарядки устройств через USB. А это на практике означает, что можно также с помощью специальных кабелей заряжать большую часть мобильных телефонов, плееров и прочих портативных устройств.

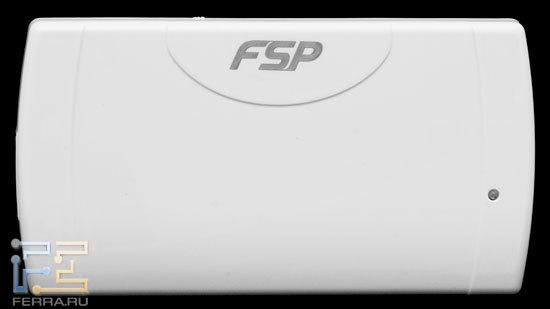

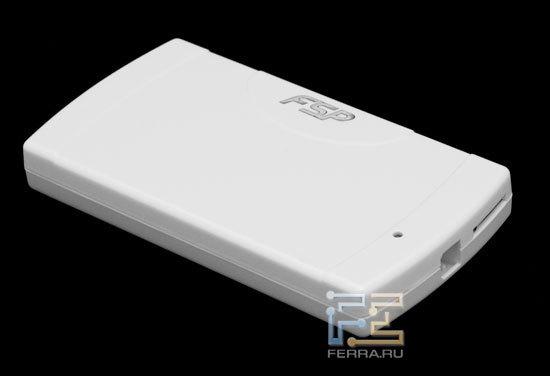

В отличие от первой модели, NB SLIM обладает очень примечательной внешностью: это плоская коробочка из белого глянцевого пластика, на которой серебристым шрифтом написано «FSP». SLIM действительно тонкий, но заметно больше по габаритам, чем NB L 65: 133х74,5х18,5 мм. Тонкий адаптер кажется нам более удобным при перевозке, чем традиционные адаптеры с квадратным сечением.
У новинки отсоединяются оба кабеля, что дополнительно упрощает ее упаковку. Разъем для кабеля, идущего к ноутбуку, обладает специальной конструкцией, которая не позволит подключить туда что-либо еще. Индикатор на сей раз присутствует.
Итак, перейдем к самому интересному. SLIM можно подключать к устройствам, которым необходимо напряжение 15, 16, 18, 19, 20 или 21 В. Для выбора режима достаточно поставить специальный переключатель в соответствующее положение. Он утоплен глубоко в корпус устройства, так что случайно его не сдвинешь. Современные ноутбуки способны использовать питание с немного отличающимся от штатного напряжением (не случайно ведь для NB L 65 указан диапазон 18-20 В), но лучше при возможности выставлять правильное значение.

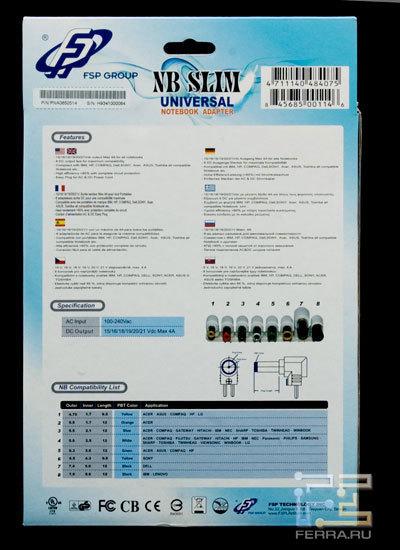

Возможности данного адаптера ограничены силой тока, которую он способен выдавать. В характеристиках указано 4 А, но, разумеется, это максимальное значение. Более подробная таблица приведена на корпусе самого устройства. Продублируем ее здесь:
Выходное напряжение | 15 В | 16 В | 18 В | 19 В | 20 В | 21 В |
Максимальная сила тока | 4 А | 3,75 А | 3,6 А | 3,42 А | 3,25 А | 3,09 А |
Мощность | 60 Вт | 65 Вт | ||||
Пиковая мощность | 90 Вт |
Наличие переходника на USB наводит на мысль о возможности зарядки через него различных устройств, однако режим 5 В (именно такое напряжение обычно используется для зарядки через USB) в спецификациях не указан. Сначала мы решили проверить напряжение вольтметром (в принципе мы проверяли им все режимы на NB SLIM и NB L 65, они соответствуют заявленным), он показал нужное значение.
Параметры КПД у этой модели чуть хуже, 85 %. Нет и соответствия Energy Star V. Ничего удивительного - за универсальность приходится расплачиваться.
В комплекте идет не 9, а 8 насадок. Отсутствует последняя из таблицы выше. Если вы обратили внимание, то параметры их штырьков совпадают. Это действительно так, но вот размеры самих насадок отличается, что в некоторых случаях может привести к несовместимости.
Адаптер выдает столь же стабильное питание, а нагревается даже меньше, чем NB L 65.
Выводы
Оба адаптера показали себя как полностью соответствующие заявленным характеристикам. Лично нам больше понравился NB SLIM. Универсальность и возможность одновременной зарядки еще и двух USB-устройств – это его козыри. NB L 65 тоже обладает своими преимуществами – малыми размерами и ценой.
