Советы для занятых. Датчики системы безопасности - какие они?

Что такое эти датчики и почему они настолько важны для создания реально работающей системы защиты вашего дома? Вариантов таких сенсоров очень много и контролировать они могут множество параметров, таких как движение, звук, свет, тепло или воду. Есть даже многофункциональные датчики, которые могут контролировать сразу несколько параметров.

Современные датчики обладают одной очень важной особенностью - при обнаружении какого-либо события, относящегося к их компетенции, они отсылают соответствующее сообщение на ваш телефон.

Контактный датчик

Наиболее простой и чаще всего встречающийся сенсор - это контактный датчик. Эти устройства, как правило, дешевы, поэтому вы легко можете установить их во многих местах, например, на дверях и окнах. Контактный сенсор отсылает сигнал, когда окно или дверь открывается / закрывается. Причем эти сигналы могут различаться, что позволяет создавать различные сценарии последующих действий.

Вариантов здесь множество, производителей - тоже, причем как иностранных, так и российских. Мы не будем здесь рекомендовать какие-либо конкретные модели, а просто приведем несколько примеров. Основное отличие таких датчиков друг от друга - это проводное или беспроводное исполнение.

Некоторые подобные устройства могут параллельно выполнять и другие функции. Например, контактный датчик системы Control4 одновременно отслеживает температуру в вашем доме.

Контактный датчик или датчик открытия системы iSmartAlarm (https://www.ismartalarm.com/) состоит из двух модулей и срабатывает тогда, когда они размыкаются. К объектам он крепится с помощью липучки, в качестве источника питания используется обычная плоская батарейка. При срабатывании устройство отправляет сигнал через хаб, который беспроводным образом взаимодействует с другими устройствами и обеспечивает выход в интернет.

Датчик движения

Датчики движения реагируют на перемещение объектов в радиусе своего действия, могут работать с различными системами сигнализации или защиты, и в обычном доме требуется, как правило, несколько таких устройств. Устанавливаться они могут, например, в каждой комнате или на путях перемещения людей, которые вы легко определите самостоятельно. Каждый датчик контролирует определенную зону и имеет свои "слепые зоны".

Спектр применения таких датчиков широк. Кроме обнаружения проникновения в дом преступника, он может пригодится и для обеспечения домашней безопасности вашей семьи, особенно, если у вас есть дети или престарелые родители. Датчик может контролировать перемещения ваших близких в доме, включать в нужный момент освещение или какие-либо устройства, сообщать вам, что ребенок вернулся из школы и не ушел ли он потом из дома. Сенсор движения может отслеживать и обратную ситуацию - отсутствие движения. Если вы не получаете сообщения от подобных сенсоров, установленных, скажем, в квартире отдельно живущих немолодых родителей, то это повод обеспокоиться и проверить, как они там.

Одним из наиболее современным устройством такого рода является Z-Wave Motion Sensor DCH-Z120 компании D-Link (www.dlink.com) - компактный прибор, который, помимо собственно детектора движения, содержит температурный сенсор и датчик освещенности. Продукт может работать в общей системе "умного дома", подключаясь к хабу по протоколу Z-Wave и, соответственно, способен отсылать сигнал пользователю всего этого хозяйства. Сенсор обнаруживает движение на расстоянии до 10 м и может работать на одной батарее до 2-х лет.

Датчик утечки воды

Если у вас в доме есть подвальное помещение, где установлена система водоснабжения, проходят трубы отопления и канализации, располагается  насос для откачки поступающей воды, вам необходим датчик утечки воды. Впрочем, подобные  устройства очень полезно установить и около старого холодильника, периодически создающего вокруг себя лужу, в ванной комнате, на кухне или котельной.  Это относительно недорогой сенсор также может быть частью единой системы умного дома или системы домашней безопасности, и сберечь вам очень серьезные деньги и избавить от больших проблем, если, например, ваше водоснабжение имеет ограниченные ресурсы или если вы живете в многоквартирном доме не на первом этаже.

Сейчас в продаже появились специализированные интеллектуальные (и не очень) системы, которые могут вовремя определить факт утечки воды, просигнализировать об этом вам, а некоторые - и самостоятельно перекрыть воду.

Quirky Overflow - это детектор утечки воды, предназначенный для работы в рамках системы "умного дома" Wink компании Quirky. Это в общем-то традиционный сенсор, работающий на базе беспроводной связи с подключением к Интернет и домашней сети через хаб Wink. Он может также взаимодействовать с реле Wink Relay и, соответственно, запускать автоматику отключения подачи воды. Питание осуществляется с помощью двух батареек AA, заряда которых хватает на год.

Или более серьезная система - WaterLeak? Которая включает в себя интеллектуальный контроллер, датчики протечки воды, а также управляемые краны. Система имеет собственный GSM-блок, который обеспечивает дистанционное оповещение пользователя посредством SMS и дистанционное управление блоком управления. Питание системы осуществляется от сети, но предусмотрено и автономное электроснабжение, которое поддерживает оборудование в работоспособном состоянии в течение нескольких дней.

Датчик утечки газа

Подобное устройство призвано минимизировать ущерб в случае утечки природного газа или, например, повышения уровня содержания угарного газа в воздухе. Если концентрация вещества в воздухе превысит разумное значение, датчик выдаст звуковое предупреждение и отправит уведомление на мобильное устройство. Это позволит владельцу устранить проблему на этапе ее зарождения.

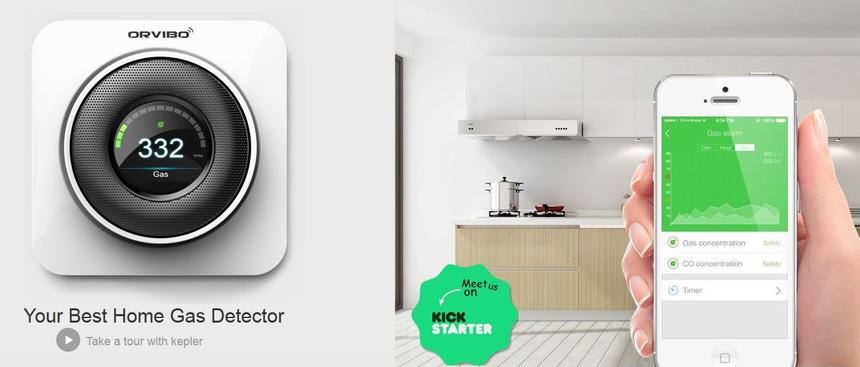

Пример такого устройства - "умный" сенсор наличия вредных газов Kepler (http://www.orvibo.com/). Внешне этот датчик схож с термостатом Nest: оба устройства выполнены в виде шайбы с круглым экраном на лицевой панели. К электросети датчик подключается через USB-кабель и соответствующий адаптер. Основной модуль Kepler может отсоединяться от основания и использоваться в качестве портативного решения для обнаружения протечек природного газа — в этом случае гаджет питается от встроенной батареи, заряда которой хватает на два часа работы.

Отметим, что Kepler следит за концентрацией не только газа, но и угарного газа, что является очень полезным добавлением. Специализированные датчики угарного газа также существуют и доступны к приобретению.

Кстати, существую также датчики контроля наполнения газового баллона (цистерны), которые могут быть очень полезны людям, использующим системы автономного газоснабжения.

Детектор дыма

Это один из наиболее часто встречающихся детекторов. В основном это самостоятельные устройства, которые способны только пронзительно верещать при задымлении воздуха, но появились и более интеллектуальные системы, которые могут сотрудничать с системой "умного дома" и отсылать сообщения пользователю. Более того, сейчас можно купить и гаджет, который делает обычный "тупой" детектор дыма "умным".

Это Kidde RemoteLync (www.kidde.com) — устройство, представляющее собой небольшой белый куб, который вставляется в розетку. Устройство занимается тем, что слушает окружающие звуки — если среди них вдруг обнаруживается писк детектора дыма, то RemoteLync незамедлительно подключается к локальной Wi-Fi-сети и отправляет оповещение своему владельцу на смартфон. Новинка может рассылать уведомления даже целой группе пользователей и самостоятельно звонить в экстренные службы.

Birdi (http://getbirdi.com/) — «умный» детектор возгорания. Как и традиционные решения, он способен пищать на все жилище при обнаружении дыма или угарного газа, но этим функционал гаджета не ограничивается. Он может подключаться к интернету, так что в случае чрезвычайного происшествия владельцу на смартфон незамедлительно отправляется оповещение. Кроме того, Birdi может оценивать качество воздуха, определять количество различных загрязняющих веществ и давать советы по их устранению.

Из прочих функций следует отметить возможность оповещения о наводнениях, ураганах и других природных бедствиях, а также о пожаре в близлежащем доме, если в том также установлен Birdi, но, боюсь, в российских условиях этот функционал будет не востребован.

Тепловой датчик

Это самый простой и распространенный тип пожарного датчика. Его срабатывание происходит при превышении определенного температурного порога. Известно, что температура в помещении не должна превышать 55 градусов. На этом утверждении и основана настройка срабатывания датчика. Подобный датчик лучше устанавливать в каждом помещении, вблизи мест, где возгорание более вероятно и совместно с другими сенсорами, например, датчиком дыма, поскольку он не сразу сработает, если, например, возгорание начнется в дальнем углу.

Более эффективен тепловой дифференциальный датчик. Срабатывание происходит не при превышении температурного порога, а при превышении скорости нарастания температуры окружающей среды. Результаты различных испытаний показывают, что это более точный способ определения температурного фактора пожара.

Примером хорошего решения в этой области является комбинированный пожарный датчик Simplex TrueAlarm (http://www.simplexfire.com.au/). Он совмещает в одном кожухе датчик дыма и датчик температуры. Для анализа показаний этих датчиков пожарной сигнализации используется запатентованная технология Simplex TrueSens, позволяющая обнаружить возгорание раньше, чем при раздельном мониторинге только дыма или только температуры.

Датчик присутствия

Детекторы присутствия являются вариацией датчиков движения и чаще всего применяются для контроля освещения (для включения света). Как правило, они используют инфракрасный датчик. Сенсоры присутствия реагируют на движущиеся объекты и окружающее освещение (т.е. отключают свет, если наружного освещения достаточно, несмотря на то, что в комнате присутствуют люди), а также на тепловое излучение движущегося объекта. При отсутствии в сфере чувствительности датчика движущихся объектов свет выключается, причем через тот интервал времени, который выберет сам пользователь.

Чтобы избежать частых включений и выключений светильников в датчиках устанавливается время задержки. После обнаружения движения запускается отчет времени.  При обнаружении нового движения, результат обнуляется, и отсчет начинается снова. Время задержки отключения должно быть 2 минуты и более. При меньших значениях светильники могут отключаться, даже, если в помещении есть люди. Это, кстати, свойство абсолютно всех датчиков присутствия.

Сенсор Steinel IR Quattro COM1 (www.steinel-professional.de) предназначен для небольших помещений и устанавливается на потолке. Это самый плоский мире инфракрасный (PIR) датчик присутствия и при установке на потолке  его практически невидно. Он применяется в тех местах, где постоянно находятся люди, прежде всего - это офисы, переговорные, спортзалы, туалеты, рабочие помещения. Благодаря высокой чувствительности он способен фиксировать движения пальцев, даже при работе за клавиатурой. Зона обнаружения датчика присутствия 4 на 4 метра, срабатывание датчика при перемещении - 7 на 7 метров (позволяет производить надежный контроль территории площадью до 49 м2). Кстати, их можно приобрести и в России.

Датчик отслеживания расположения

Беспроводные датчики отслеживания расположения (Asset Sensor) - это устройства, о которых вы вероятно и не слышали. Но, если у вас есть особо ценные вещи или предметы искусства, то мы советуем вам поближе изучить эти небольшие сенсоры. Эти датчики закрепляются, например, на определенных местах (вещах) и отсылают пользователю сигнал с помощью SMS или email, если их местоположение изменилось. Принцип работы у таких систем может отличаться - некоторые через определенные интервалы времени  отсылают в специальную систему или хаб контрольные сигналы, который меняется на сигнал тревоги, в случае перемещения, другие отсылают сигнал только в случае движения, которое регистрируется, например, акселерометром.

Пример такого сенсора отслеживания расположения - CoinGuard (www.pilot-lab.com). Это предельно простое и миниатюрное беспроводное охранное устройство. Круглый сенсор, который по размерам едва превышает крупную монету, реагирует на малейшее изменение его положения, отправляя сигнал на специальный хаб, подключенный к интернету. Расстояние между датчиком и базовой станцией может достигать ста метров. Далее на мобильное устройство владельца поступает тревожное сообщение. Компактность и простота датчиков позволяет размещать их где угодно — даже, например, в кошельке.

Многофункциональный сенсор

Ну и на сладкое устройства, которые объединили в себе возможности сразу нескольких датчиков. В продаже их несколько, мы же остановимся на трех, которые показались нам наиболее привлекательными.

Notion (http://store.notion.is/) - это система, использующая маленький, "интеллектуальный", многофункциональный датчик, который отличается исключительной работоспособностью. С помощью Notion вы можете знать, сколько еще топлива осталось в баллоне с пропаном, когда ваш ребенок вернулся из школы, нет ли у вас утечки воды, какова температура в холодильнике, не трогал ли кто ваш сейф и тому подобное. Обмен информацией с владельцем устройства осуществляется через хаб, который управляет всеми датчиками и подключается к Интернет через WiFi. В состав системы, кроме  хаба, входят многофункциональные сенсоры, способные обнаруживать 8 различных действий и мобильное приложение.

CubeSensors (https://cubesensors.com/) — система, основу которой составляют сенсоры, выполненные в виде небольших кубов. Их корпус сделан из поликарбоната, на двух гранях присутствуют перфорированные металлические вставки. Внутри скрываются датчики температуры, влажности, давления, шума и освещенности. Кроме того, каждый «куб» оснащен анализатором воздуха, который следит за уровнем углекислого газа и концентрацией пыли. Если устройству не нравятся показания датчиков, оно начинает испускать красное свечение. Посредством протокола ZigBee несколько гаджетов объединяются в единую сеть с базовой станцией во главе. Последняя имеет модуль Wi-Fi для подключения к интернету.

Point (http://formdevices.com/) — охранная система, которая, в первую очередь, полагается на свой «слух», то есть на микрофон и алгоритмы акустического анализа — этого достаточно для того, чтобы определить присутствие человека в доме или среагировать на разбитие окна. Point выглядит как детектор дыма и это неспроста — гаджет умеет следить за качеством воздуха. Ко всему прочему, у устройства имеются датчики температуры и влажности. Алгоритм работы прост: в случае обнаружения каких-либо аномалий, Point отправляет уведомление своему владельцу. Данное событие может сопровождаться включением сирены и световой индикацией.

Гаджет можно без проблем расположить в любой части дома: новинка имеет Wi-Fi-модуль для подключения к домашнему роутеру, а в качестве источника питания она использует комплект из четырех батареек типа АА, которого хватает на год службы.

Все эти датчики, как правило, совсем нетрудно инсталлировать. Некоторую трудность может вызвать только подключение их к общей системе или хабу. Но и эта процедура сегодня достаточно проста, об этом наверняка позаботились разработчики всех систем класса "сделай сам", которые сейчас в изобилии присутствуют в продаже.

Большинство современных датчиков работают с использование долгоживущих батареек, которые обеспечивают стабильную работу этих небольших устройств в течение месяцев и подают вам соответствующий сигнал, если батарея разряжается.
