Битва за Средиземье. Сравнительное тестирование шести видеокарт GeForce GTX 960

Действительно, против статистики не попрешь. Согласно данным из Steam, самой популярной дискретной видеокартой является GeForce GTX 660. Вышедшая почти три года назад, она полностью удовлетворяла требования геймеров того времени. Да и сегодня способна побаловать любителя 3D-развлечений хорошим уровнем FPS в играх (пусть и с рядом ограничений). В продажу «шестьсот шестидесятая» вышла по цене 230 долларов США (8500 рублей в России). Сейчас же NVIDIA выпустила видеокарту, которая в полтора раза быстрее GeForce GTX 660, но ее начальная стоимость при этом заметно ниже — 200 долларов США. 3D-ускоритель позиционируется как оптимальное решение для гейминга в разрешении Full HD, так что большего требовать от него бессмысленно. Но и на меньшее мы не согласны!

Технические характеристики и особенности NVIDIA GeForce GTX 960

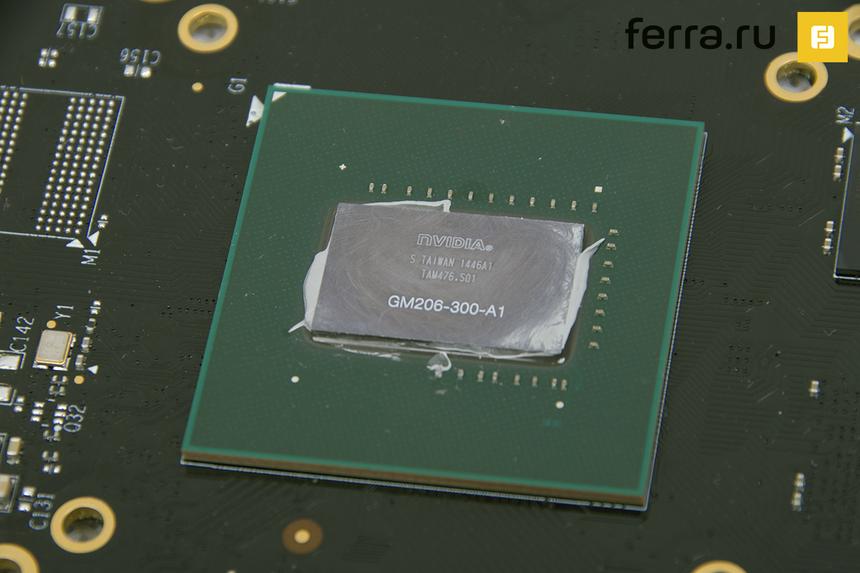

Итак, в основе любой GeForce GTX 960 лежит графический процессор GM206. Он произведен по 28-нм техпроцессу, включает в себя два кластера обработки графики. Согласно лекалам архитектуры Maxwell, в каждый такой GPC входит по четыре потоковых мультипроцессора SMM. А в каждый SMM — по 128 вычислительных блоков. В итоге получается, что GM206 оснащен 1024 CUDA-ядрами, 64 TMU и 32 ROP. Номинальная тактовая частота графического процессора находится на уровне 1126 МГц, но за счет Boost-ускорения она может перманентно увеличиваться до 1178 МГц.

По сути, GM206 — это половинка GM204, установленного в GeForce GTX 980. Ведь «камень» флагмана состоит из четырех кластеров вычислительной графики, а потому имеет 16 потоковых мультипроцессоров, 2048 ядер CUDA, 128 текстурных блоков и 64 ROP.

Чип имеет 128-битный интерфейс памяти. По умолчанию GeForce GTX 960 комплектуется 2 Гбайт памяти стандарта GDDR5, функционирующими с эффективной частотой 7010 МГц. Все модели, рассмотренные в этом обзоре, имеют ровно столько же видеопамяти. Однако в продаже существуют GeForce GTX 960 с 4 Гбайт GDDR5.

Потребляемая мощность референсной GeForce GTX 960 не должна превышать отметки 120 Вт (для сравнения: GeForce GTX 660 потребляла 140 Вт, а GeForce GTX 760 — 170 Вт). Улучшение энергоэффективности, во-первых, позволило оснастить видеокарту всего одним 6-пиновым разъемом питания. Во-вторых, партнеры NVIDIA сумели сотворить реально бесшумные графические адаптеры. Так, большинство моделей работают в 2D в пассивном режиме. Вентилятор(ы) кулера начинают раскручиваться лишь тогда, когда температура GPU достигает определенной отметки.

Собственно говоря, предлагаю ознакомиться с подробным описанием технических характеристик тестируемых графических адаптеров.

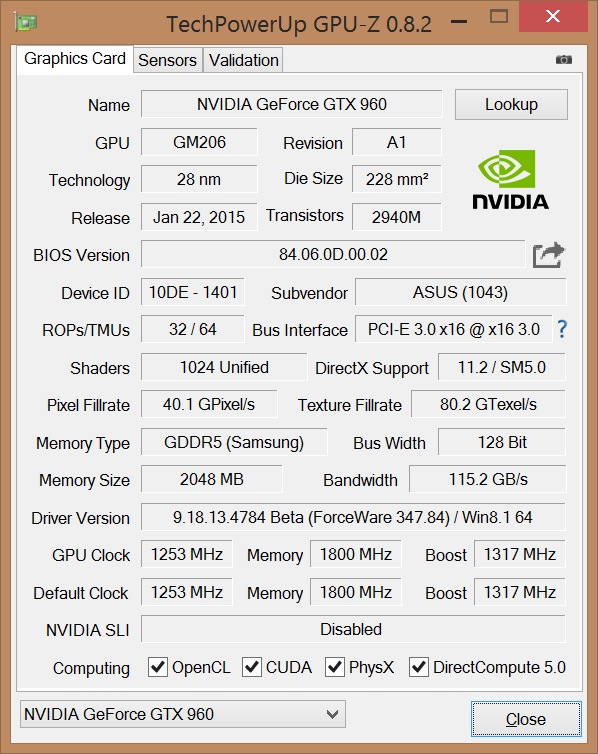

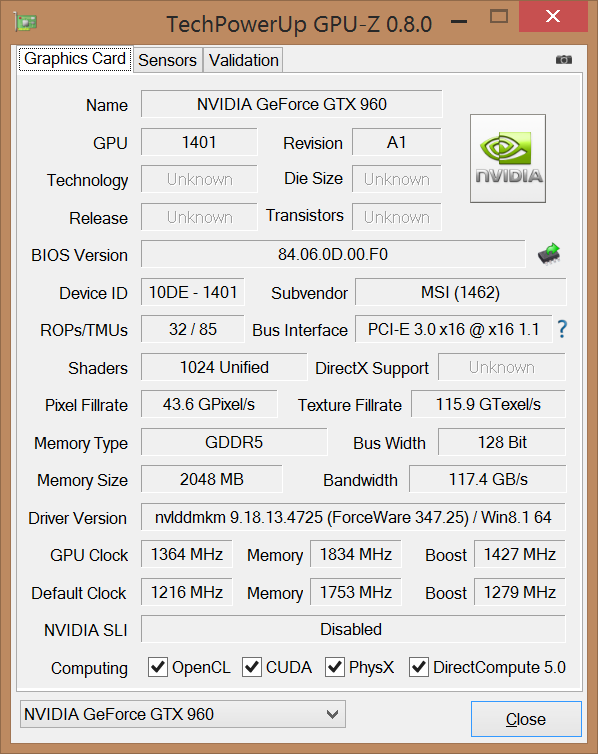

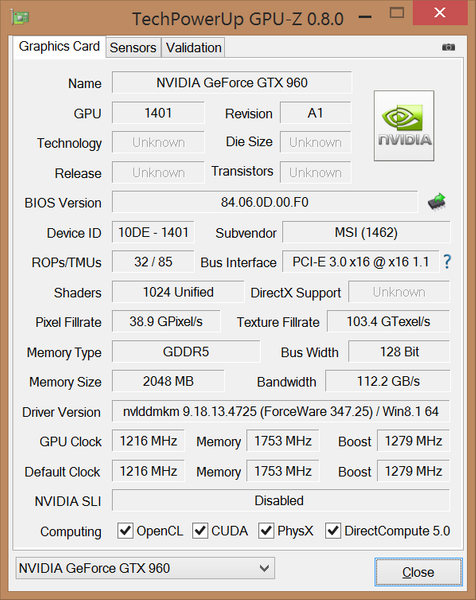

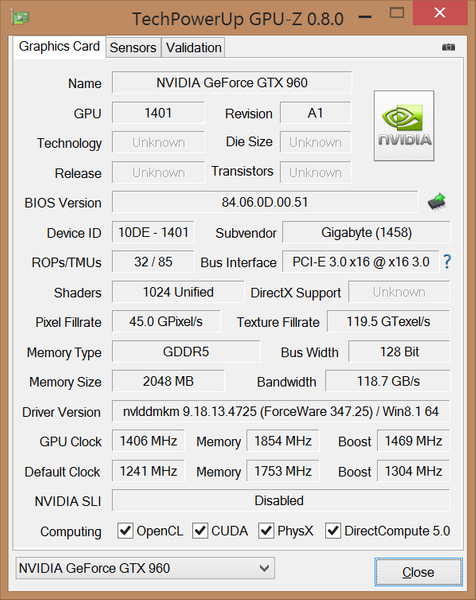

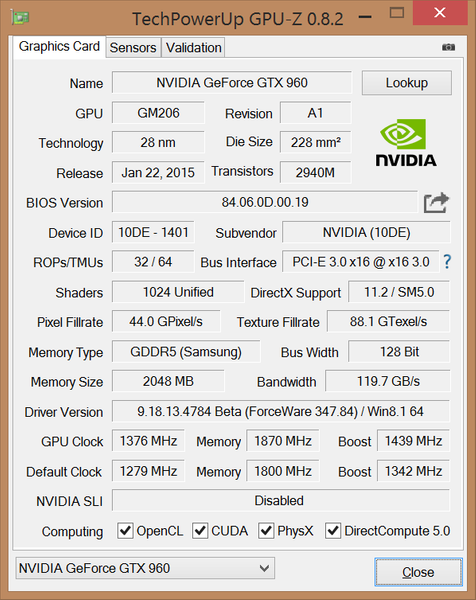

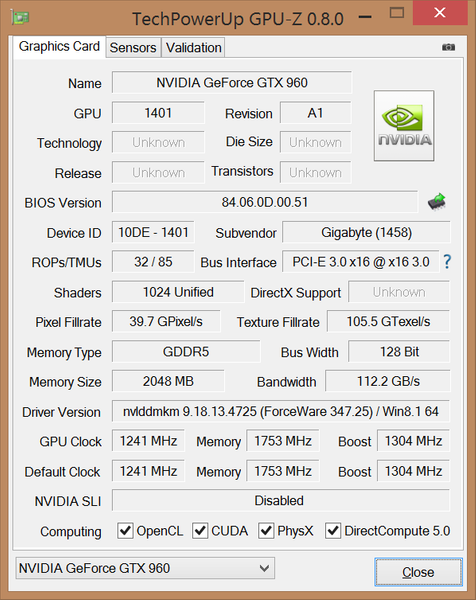

Ниже приведены скриншоты из бенчмарка GPU-Z. Как видите, все «красавицы» обладают фабричным разгоном. У некоторых моделей даже разогнана память. Если судить по частотам, то четко вырисовывается следующая цепочка:

• Inno3D iChill GeForce GTX 960 Ultra;
• Palit GTX 960 SUPER JETSTREAM;
• ASUS GeForce GTX 960 STRIX OC Edition;
• GIGABYTE GV-N960G1 GAMING-2GD;
• MSI GeForce GTX 960 GAMING 2G и GIGABYTE GV-N960WF2OC-2GD.

Еще одна примечательная особенность: все кастомные кулеры представленных в тестировании видеокарт имеют больше одного вентилятора. На некоторые адаптеры «нацепили» ну уж очень монструозные системы охлаждения, которые наверняка не в лучшую сторону сказываются на конечной стоимости продукта. С учетом того, что мы имеем дело с 120-ваттными акселераторами выглядит это все несколько комично.

В комплект поставки ASUS GeForce GTX 960 STRIX OC Edition входит компакт-диск с драйверами и утилитами, бумажное руководство по эксплуатации, наклейка с фирменным логотипом STRIX и переходник с DVI на D-Sub.

Помимо GIGABYTE GV-N960WF2OC-2GD, в коробке вместе с видеокартой я нашел «болванку» с ПО, два переходника питания с двух MOLEX на два 6-пиновых разъема и краткое руководство пользователя.

У GIGABYTE GV-N960G1 GAMING-2GD аналогичный комплект поставки.

Модель Inno3D iChill GeForce GTX 960 Ultra — это единственная среди участников тестирования видеокарта, которая порадовала своим набором аксессуаров. В комплект поставки входят:

• Installation Kit, включающий краткое руководство пользователя, а также DVD с утилитами и драйверами;
• Памятка по подбору блока питания;
• Цифровая копия бенчмарка 3DMark Fire Strike;
• Шестигранник для демонтажа вентиляторов;
• Фирменная наклейка бренда iChill;
• Переходник DVI-to-VGA;
• Переходник с двух MOLEX на 6-пиновый разъем;
• Фирменный коврик для компьютерной мыши.

В комплект поставки MSI GeForce GTX 960 GAMING 2G вошли бумажная документация, диск с драйверами и программным обеспечением, переходник с двух 6-пиновых разъемов на один 8-пиновый и адаптер DVI-to-VGA. Также к нам приехала эксклюзивная версия GAMING 2G. Помимо стандартных атрибутов, в комплект также вошел купон с кодами для активации уникальной внешности и нескольких наборов оружия для игры Warface.

В упаковке от Palit GTX 960 SUPER JETSTREAM был найдет стандартный набор, состоящий из компакт-диска с драйверами и ПО, бумажной документации, переходников с DVI на D-Sub и двух MOLEX на 6-пиновый разъем питания. Чуть не забыл про фирменную наклейку JETSTREAM. Любители иероглифов оценят.

А теперь перейдем к детальному рассмотрению конструкции всех шести видеокарт.

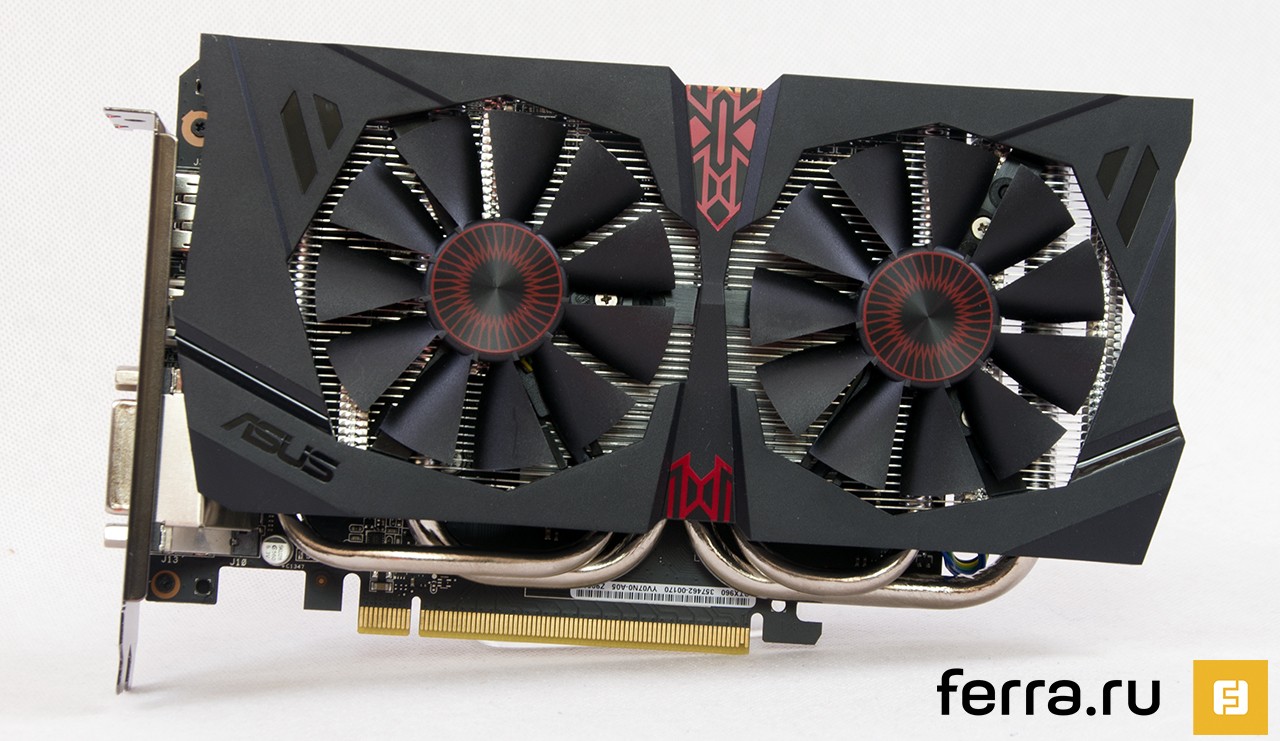

ASUS GeForce GTX 960 STRIX OC Edition

С видеокартой, относящейся к серии STRIX, мы знакомимся далеко не в первый раз. Так, в нашей тестовой лаборатории уже побывали кастомные версии GeForce GTX 780 и GeForce GTX 970. Есть у ASUS и решения на базе процессоров AMD.

В основе видеокарты лежит несколько переработанный кулер DirectCU II. Внешне он действительно напоминает морду совы, где два 74-миллиметровых вентилятора очень похожи на глаза этой великолепной птицы. Что ж, выглядит очень впечатляюще.

Оборотная сторона печатной платы практически полностью закрыта металлическим бекплейтом.

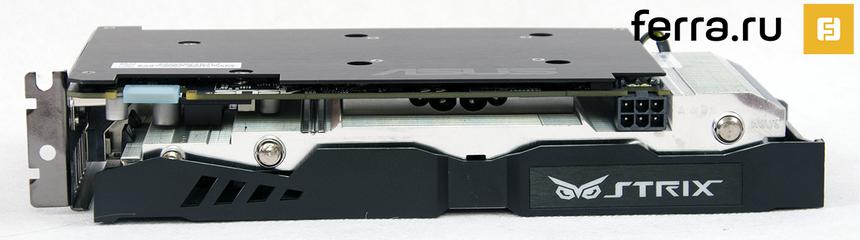

Система охлаждения занимает всего два слота. Для нормальной работы к видеокарте необходимо подключить один 6-пиновый коннектор питания. На фотографии ниже заметно, насколько кулер удлиняет графический адаптер. И все равно ASUS GeForce GTX 960 STRIX OC Edition можно назвать компактным устройством.

Видеокарта имеет стандартный набор видеовыходов.

В основе системы охлаждения лежит радиатор с четырьмя теплотрубками. Как и в других видеокартах ASUS, применена технология прямого контакта. Однако по отпечатку термопасты отчетливо видно, что с графическим процессором контактируют только две теплотрубки. Следовательно, этот кулер может работать еще эффективнее.

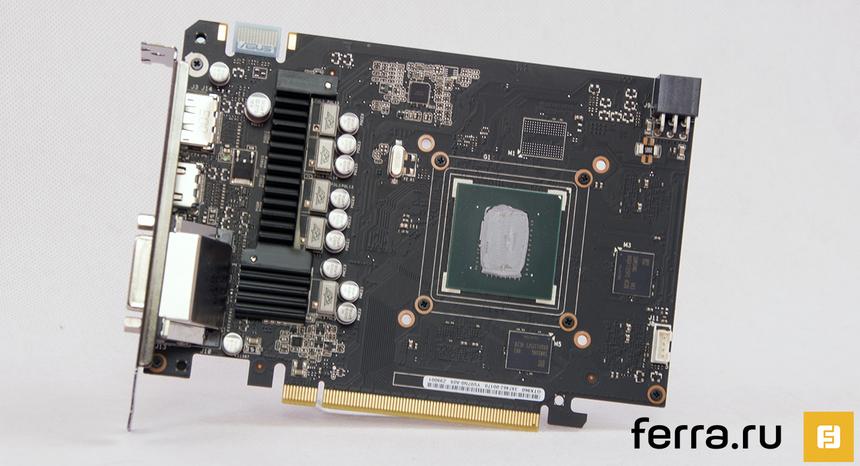

Печатная плата у ASUS GeForce GTX 960 STRIX OC Edition небольшая. Часть чипов памяти распаяна вокруг GPU, часть — на оборотной стороне. Подсистема питания расположена ближе к I/O-портам. Она дополнительно охлаждается небольшим алюминиевым радиатором. Питание может похвастать наличием пяти фаз Super Alloy Power. Референсу нужно всего три фазы.

GIGABYTE GV-N960WF2OC-2GD

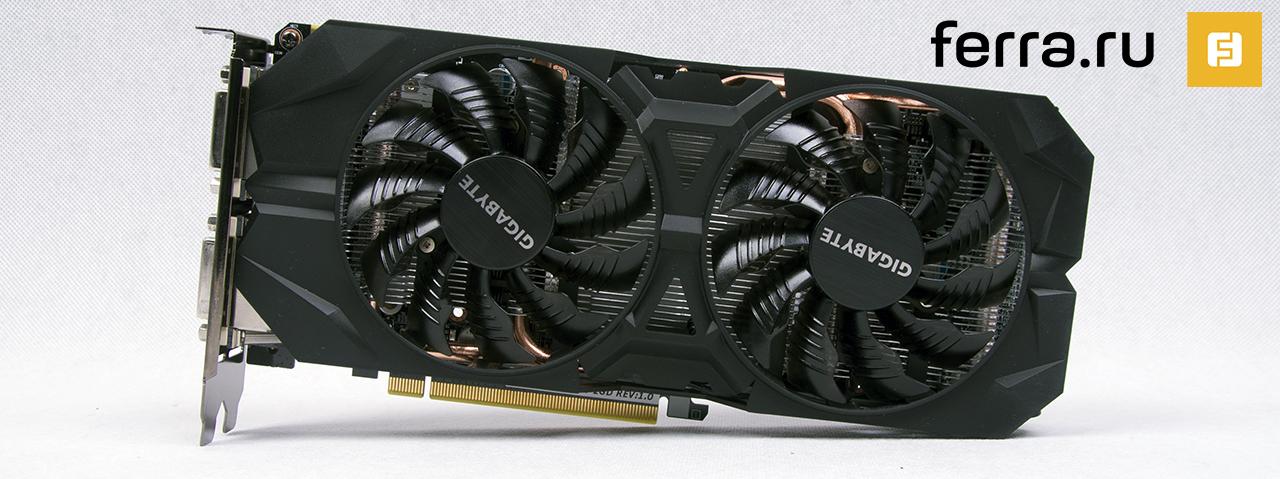

Этот 3D-ускоритель тоже оснащен системой охлаждения с двумя вентиляторами. «Карлсоны» (как у ASUS GeForce GTX 960 STRIX OC Edition) имеют по одиннадцать лопастей.

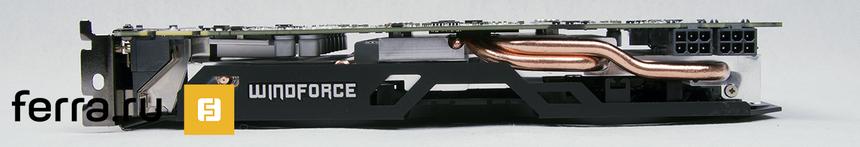

Кулер GIGABYTE GV-N960WF2OC-2GD занимает всего два слота. Его длина и высота полностью совпадают с размерами печатной платы. Устройство требует подключения сразу двух 6-пиновых коннекторов блока питания.

Здесь используется несколько иной набор видеовыходов. Так, прибавился еще один DVI.

Кулер WINDFORCE состоит из трех теплотрубок. Как и у ASUS GeForce GTX 960 STRIX OC Edition, применяется технология прямого контакта. Только в случае с GIGABYTE GV-N960WF2OC-2GD графический процессор соприкасается со всеми теплотрубками.

Печатная плата имеет схожее строение. Все версии GeForce GTX 960 оснащены 2 Гбайт памяти стандарта GDDR5. Половина распаяна на одной стороне PCB, половина — на другой. Конкретно эта модель может похвастать шестью фазами питания GPU. Еще по одной фазе предназначено для памяти и ШИМ.

GIGABYTE GV-N960G1 GAMING-2GD

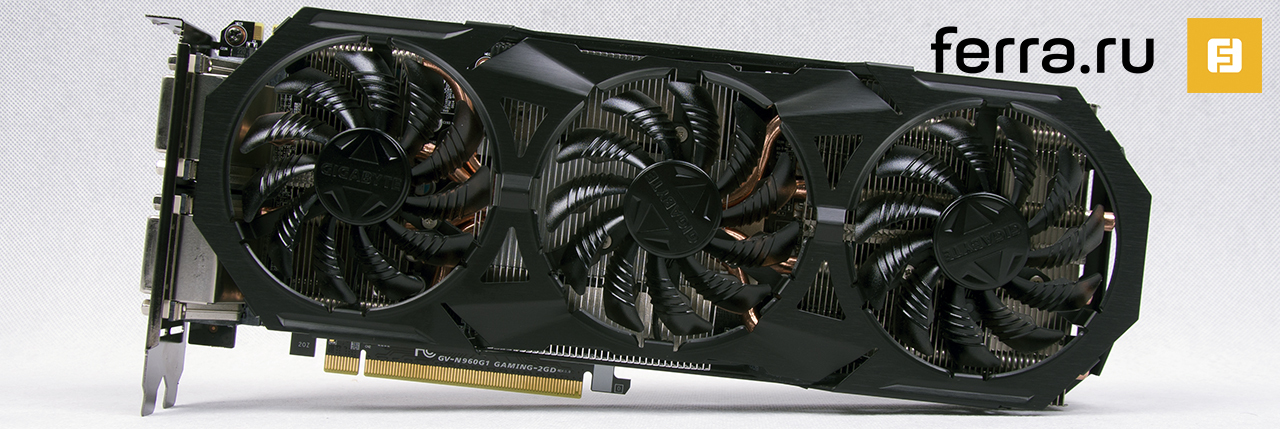

Переходим к тяжелой артиллерии. В ее основе лежит та же система охлаждения WINDFORCE, но с использованием уже трех вентиляторов. Сразу обращает на себя внимание тот факт, что кулер очень сильно удлиняет сам акселератор. Оборотная сторона оснащена массивным металлическим бекплейтом.

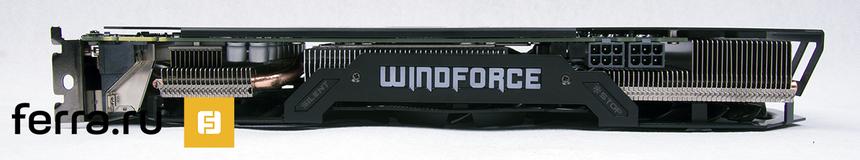

Видеокарта получилась очень длинной. Но занимает два слота расширения. Для нормальной работы к ней необходимо подключить два 6-пиновых коннектора блока питания.

Набор I/O-портов такой же, как у GIGABYTE GV-N960WF2OC-2GD.

Этот кулер может похвастать наличием уже четырех теплотрубок. Причем все они напрямую соприкасаются с GPU. Плюс на радиаторе есть площадка, которая отводит тепло от подсистемы питания.

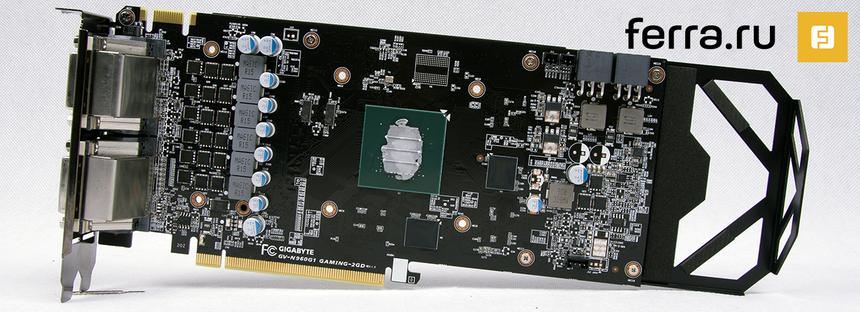

В конструкции GIGABYTE GV-N960G1 GAMING-2GD используется точно такая же печатная плата, что и у GIGABYTE GV-N960WF2OC-2GD.

Inno3D iChill GeForce GTX 960 Ultra

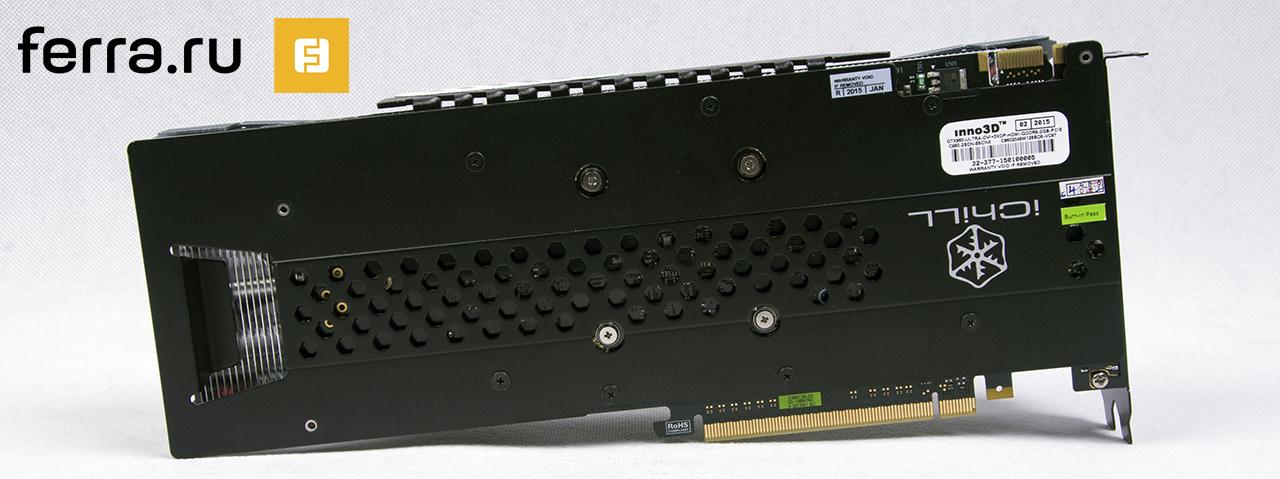

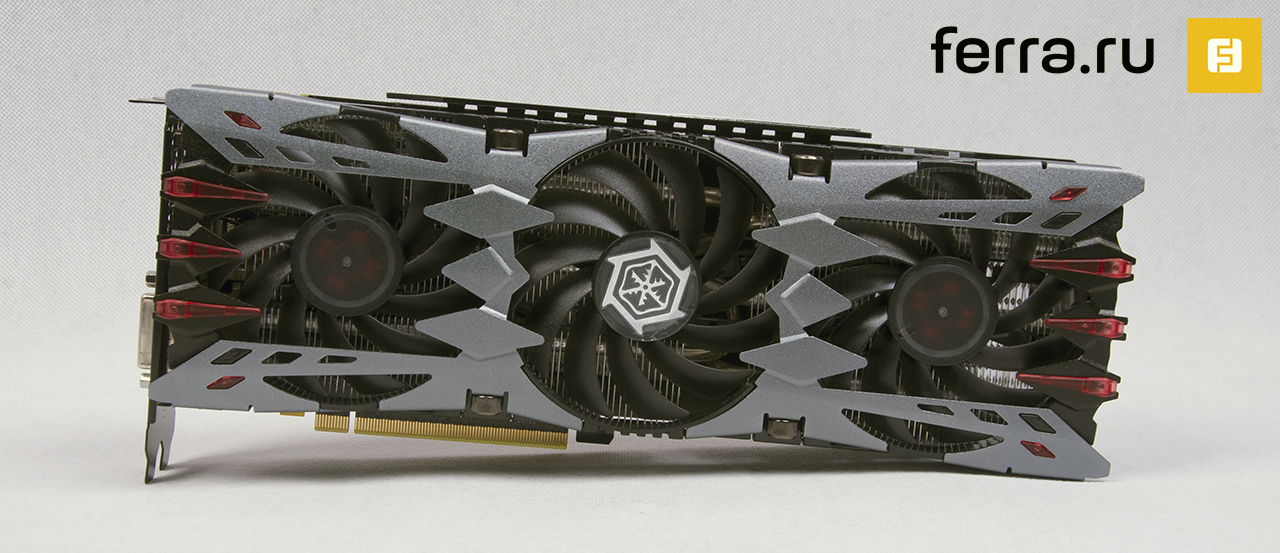

Эта видеокарта обладает самой габаритной системой охлаждения. Выглядит очень эффектно. В основе кулера лежат три вентилятора. Оборотная сторона видеокарты снабжена металлическим бекплейтом. Он увеличивает жесткость конструкции, а также улучшает температурные показатели устройства.

Пожалуй, главный недостаток подобной «монструозности» — это перекрытие при инсталляции устройства в материнскую плату сразу трех слотов расширения. Заметно увеличена и длина графического адаптера. Плюс к нему необходимо подключить два 6-пиновых разъема.

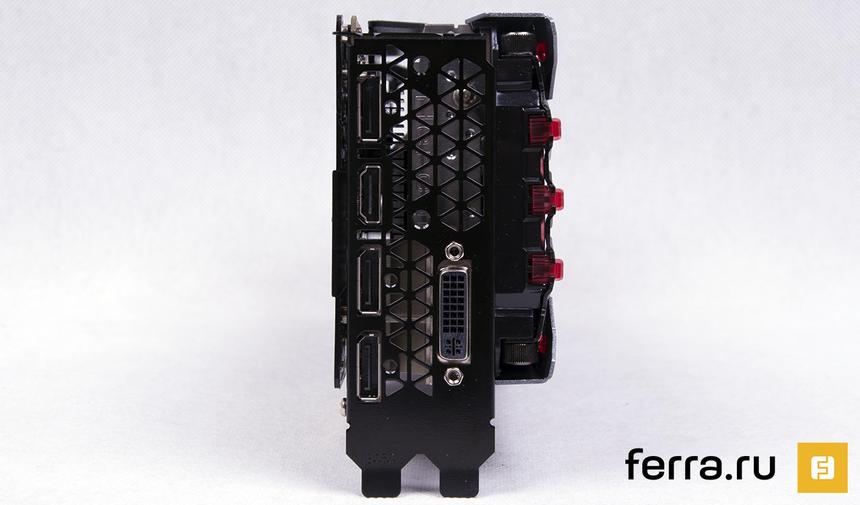

Набор разъемов соответствует референсному дизайну.

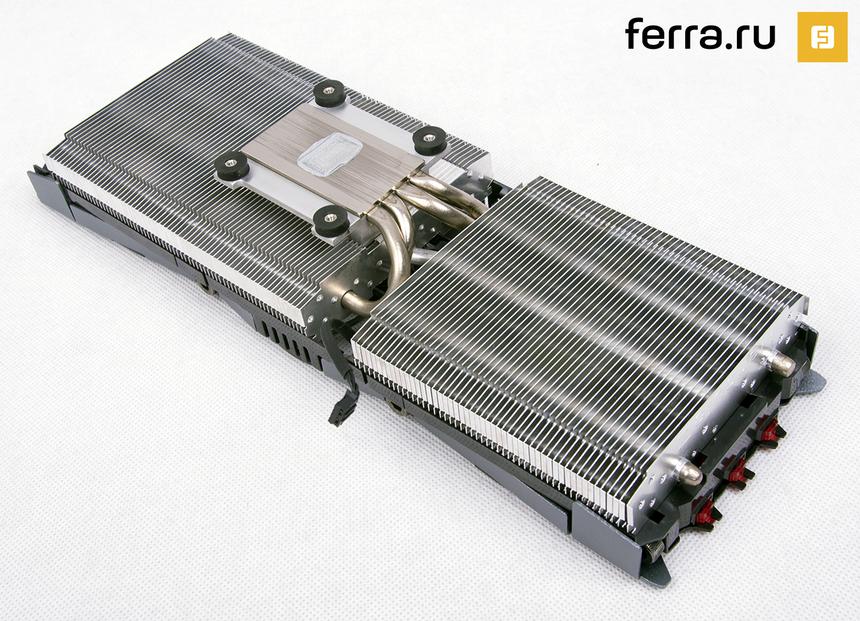

В основе системы охлаждения, получившей название HerculeZ X3 Air Boss, лежат четыре теплотрубки. Графический процессор соприкасается с большой медной никелированной подошвой.

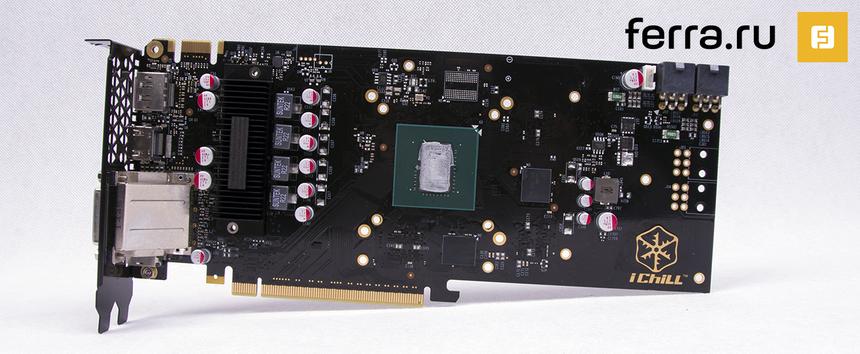

Дизайн печатной платы схож с только что рассмотренными видеокартами. Для чипа отведено четыре фазы питания. Драйверы дополнительно охлаждаются алюминиевым радиатором.

MSI GeForce GTX 960 GAMING 2G

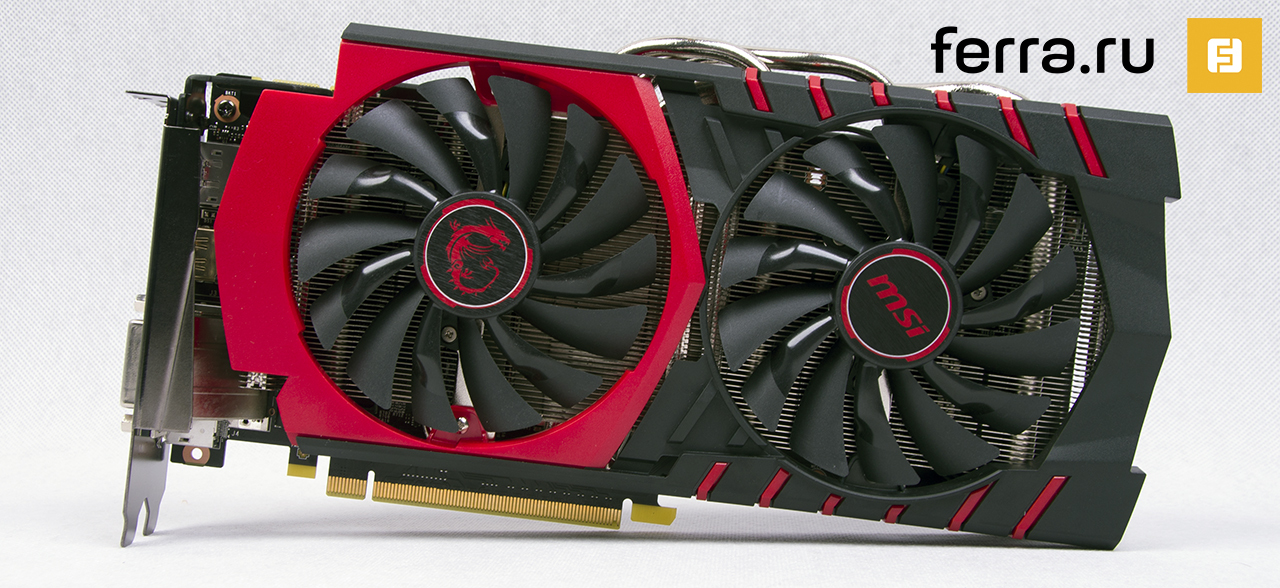

Система охлаждения TWIN FROZR V зарекомендовала себя как весьма эффективное решение для видеокарт MSI. Применение двух 100-мм вентиляторов оправдывает себя в полной мере. Они генерируют очень большой воздушный поток. При этом нет смысла раскручивать их на полную катушку. Правда, TWIN FROZR V заметно увеличивает видеокарту по высоте.

Вместе с кулером MSI GeForce GTX 960 GAMING 2G займет всего два слота расширения. Для стабильного функционирования к видеокарте необходимо подключить один 8-пиновый коннектор питания. Логотип с драконом светится во время работы компьютера.

I/O-панель стандартная: три DisplayPort и по одному HDMI с DVI.

TWIN FROZR V состоит из массивного радиатора. А массивный радиатор состоит из трех теплотрубок.

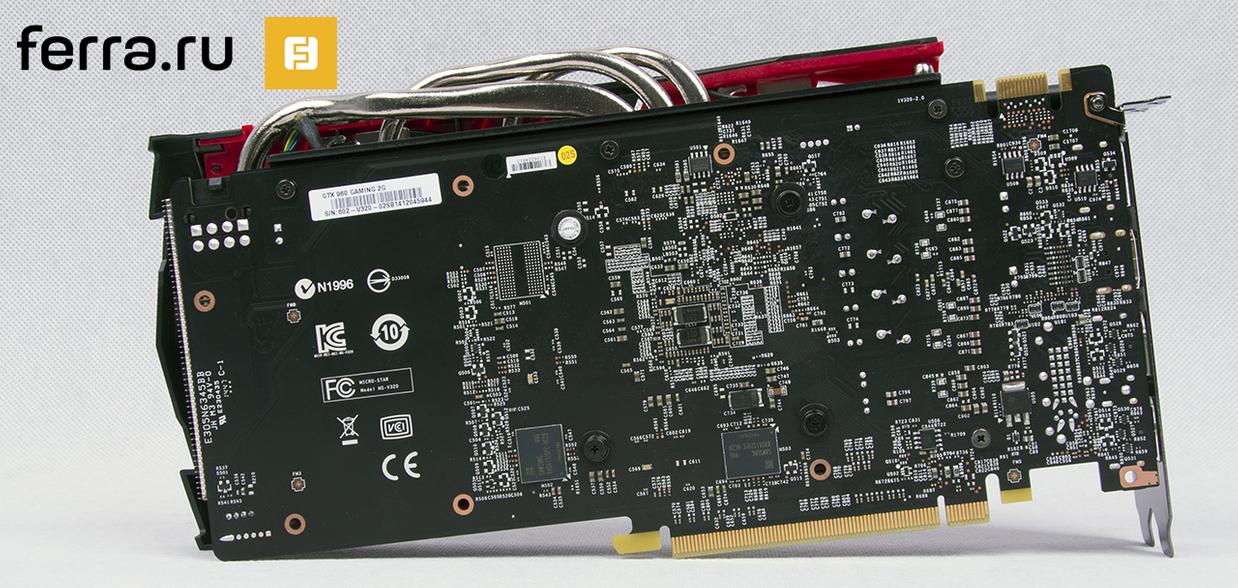

MSI GeForce GTX 960 GAMING 2G (как и другие GeForce GTX 960) отлично демонстрирует, что этой видеокарте необходимо совсем чуть-чуть текстолита. Добрая часть PCB напоминает пустыню. Для питания GPU предназначено четыре фирменные фазы SFC.

Palit GTX 960 SUPER JETSTREAM

Приставка SUPER в названии устройства означает, что видеокарта имеет очень высокий разгонный потенциал. В случае с героиней тестирования заводской оверклок составил 153 МГц по чипу и 47,5 (190) по памяти.

Приставка JETSTREAM означает, что в основе устройства используется одноименный кастомный кулер. В переводе с китайского это означает «ветер». Собственно говоря, за нагнетание воздушного потока отвечают сразу две крыльчатки, традиционно для Palit работающие по и против часовой стрелки.

Кулер заметно увеличивает длину видеокарты. Но до Inno3D iChill GeForce GTX 960 Ultra и GIGABYTE GV-N960G1 GAMING-2GD ей еще далеко. Зато при покупке Palit GTX 960 SUPER JETSTREAM придется распрощаться сразу с тремя слотами расширения на материнской плате.

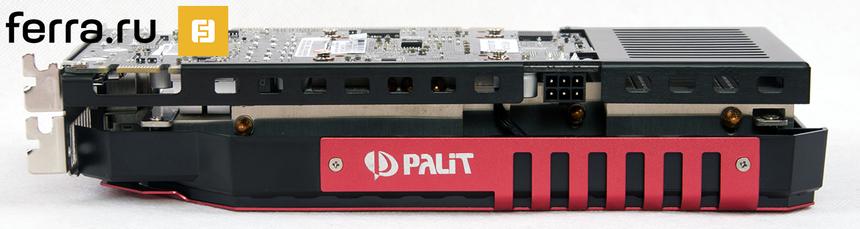

«Питалово» у адаптера стандартное — 6 пин.

У Palit GTX 960 SUPER JETSTREAM самый необычный набор I/O. Прибавилось DVI. Но пропали сразу два DisplayPort.

Заметно, что среди всех шести видеокарт у Palit GTX 960 SUPER JETSTREAM самая простенькая система охлаждения. В ее основе лежат три тоненькие теплотрубки. С GPU они взаимодействуют при помощи массивного медного основания.

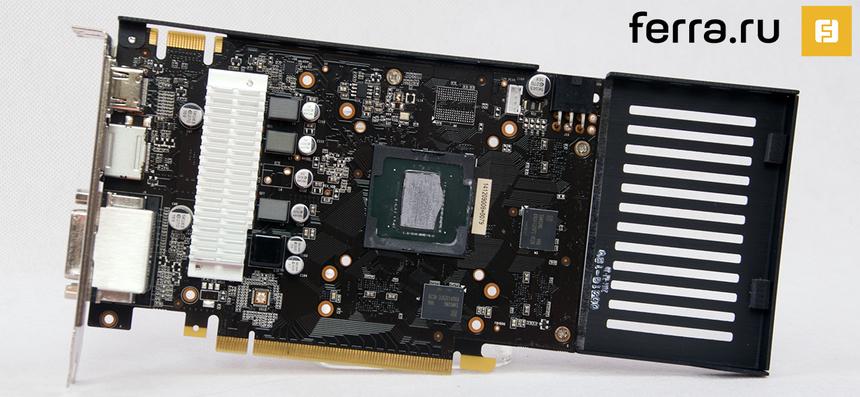

В Palit GTX 960 SUPER JETSTREAM используется референсный дизайн печатной платы. Судить об этом можно по наличию всего трех фаз питания, предназначенных для графического адаптера. К тому же архитектура PCB по своему строению очень схожа с той, что используется в GTX 970 JETSTREAM.

Тестирование

Тестирование видеокарт проводилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

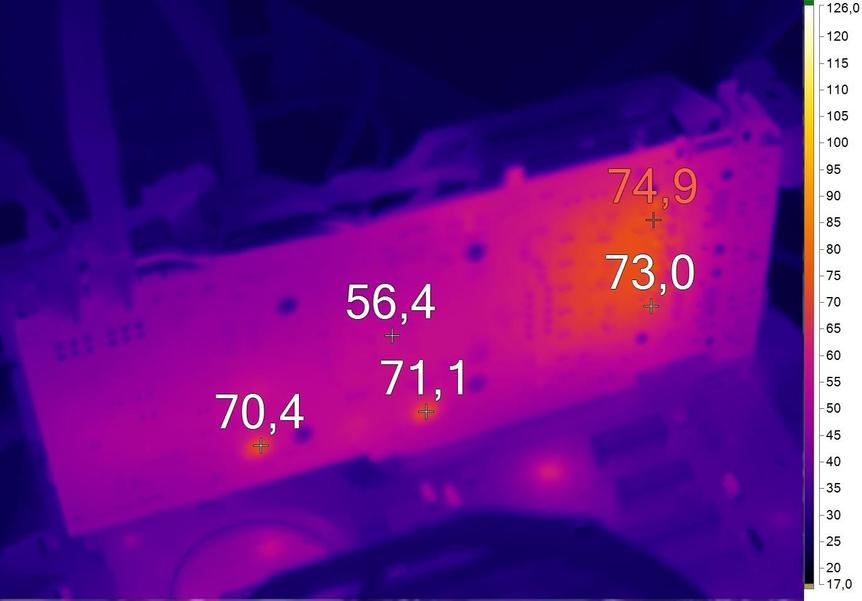

Измерение температуры видеокарт производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также за содействие в совершенствовании тестовой лаборатории.

Тестовый стенд

Процессор: Intel Core i5-4670K @4,5 ГГц
Процессорный кулер: Corsair H75
Материнская плата: MSI Z97 MPOWER
Накопитель: OCZ Vertex 3, 360 Гбайт
Блок питания: LEPA G1600, 1600 Вт
Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
Операционная система: Windows 8.1 х64

Сравнение видеокарт

Во время официального анонса NVIDIA GeForce GTX 960 ваш покорный слуга провел подробнейшее тестирование этой видеокарты на примере Inno3D iChill GeForce GTX 960 Ultra. Были изучены следующие аспекты:

• Анализ производительности в современных играх в трех разрешениях (Full HD, WQHD и Ultra HD).
• Сравнение производительности в играх с другими графическими адаптерами. Включая основных конкурентов — AMD Radeon R9 280/285.
• Анализ производительности в неигровых приложениях.
• Тестирование GeForce GTX 960 в SLI.

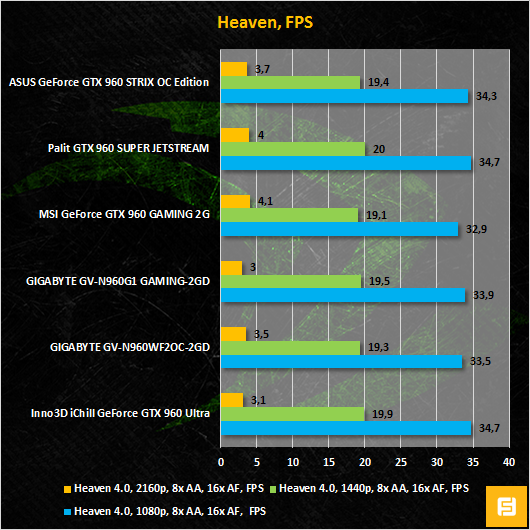

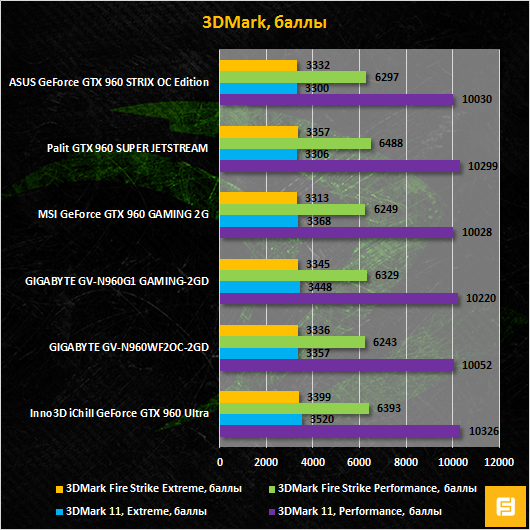

Здесь и сейчас произведено тестирование с целью узнать, насколько отличается уровень быстродействия всех шести графических адаптеров друг от друга. Результаты, впрочем, оказались достаточно прогнозируемыми.

А именно все шесть графических адаптеров выстроились в цепочку, исходя из технических характеристик. Лидером стала видеокарта Inno3D iChill GeForce GTX 960 Ultra. Она и обладает самыми высокими частотами GPU и памяти.

И все же графики четко демонстрируют тот факт, что разница между всеми шестью графическими адаптерами неимоверно мизерная. Закрыв глаза на единицы кадров в секунду, можно даже заявить, что ее нет. А посему напрашивается первый промежуточный вывод: частоты графического процессора и памяти — это последний параметр, на который стоит обращать внимание при выборе GeForce GTX 960.

Второй промежуточный вывод: производительности GeForce GTX 960 на данный момент достаточно для комфортного гейминга в Full HD. На большее модели с 2 Гбайт видеопамяти, увы, неспособны.

Охлаждение, уровень шума, разгон

Если частоты — это последнее, на что необходимо обращать внимание, то, следовательно, при выборе GeForce GTX 960 во главу угла становятся такие параметры, как эффективность охлаждения и уровень шума. Лучше всех графический процессор охлаждает кулер Inno3D iChill GeForce GTX 960 Ultra. Однако в этом нет ничего удивительного, ведь на кроху-GM206 возведен настоящий «4-теплотрубочный монстр» HerculeZ X3 Air Boss. На втором месте в плане эффективности GPU идет еще одна габаритная модель GIGABYTE GV-N960G1 GAMING-2GD. На третьем — ASUS GeForce GTX 960 STRIX OC Edition. Однако я бы не стал так рьяно выделять лучших и худших в этом тестовом паттерне. Самый низкий результат (точнее, самый высокий показатель нагрева процессора) продемонстрировала Palit GTX 960 SUPER JETSTREAM. Но разве 64 градуса по шкале Цельсия можно назвать высокими? Так что с охлаждением GPU у всей шестерки все в порядке.

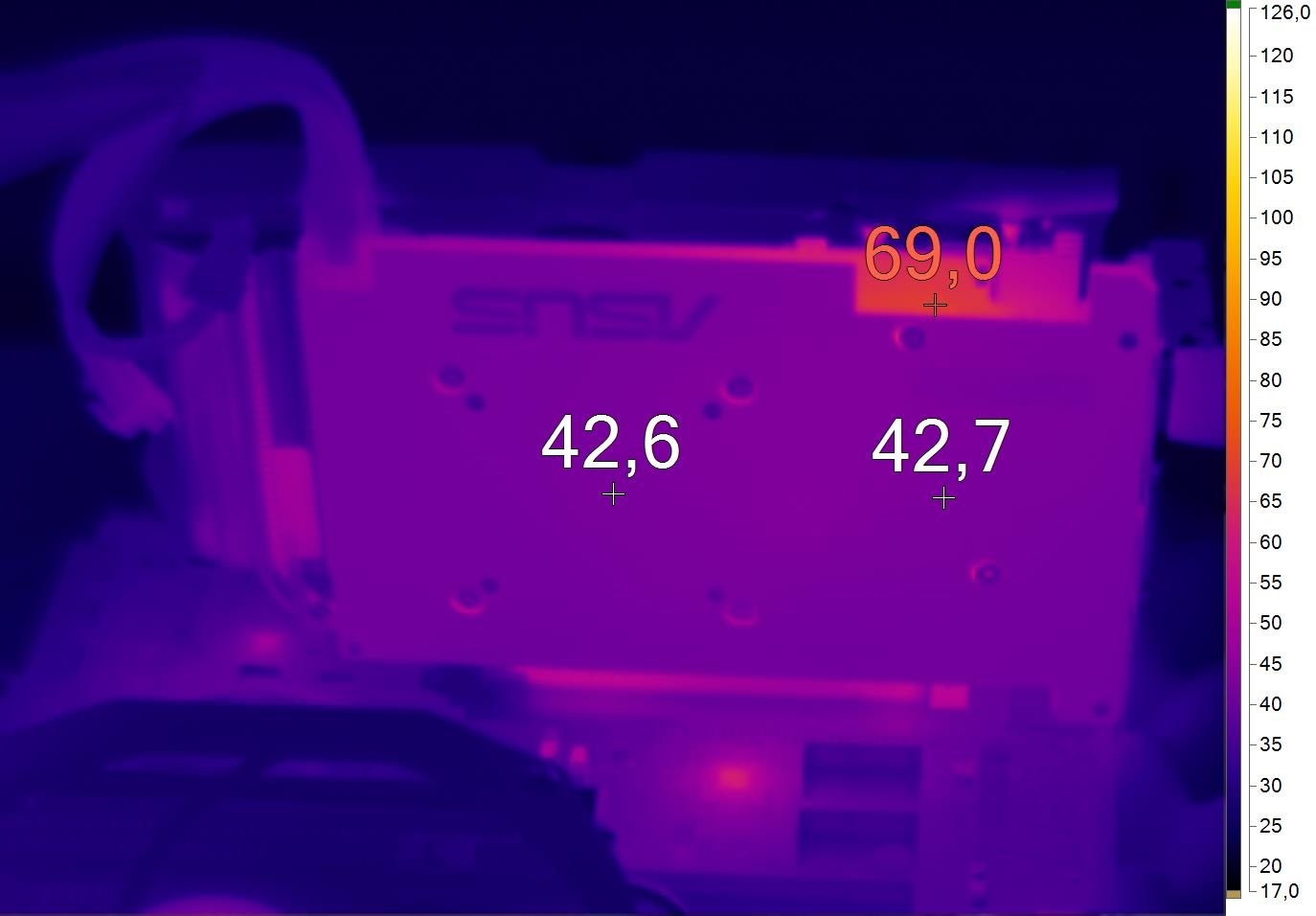

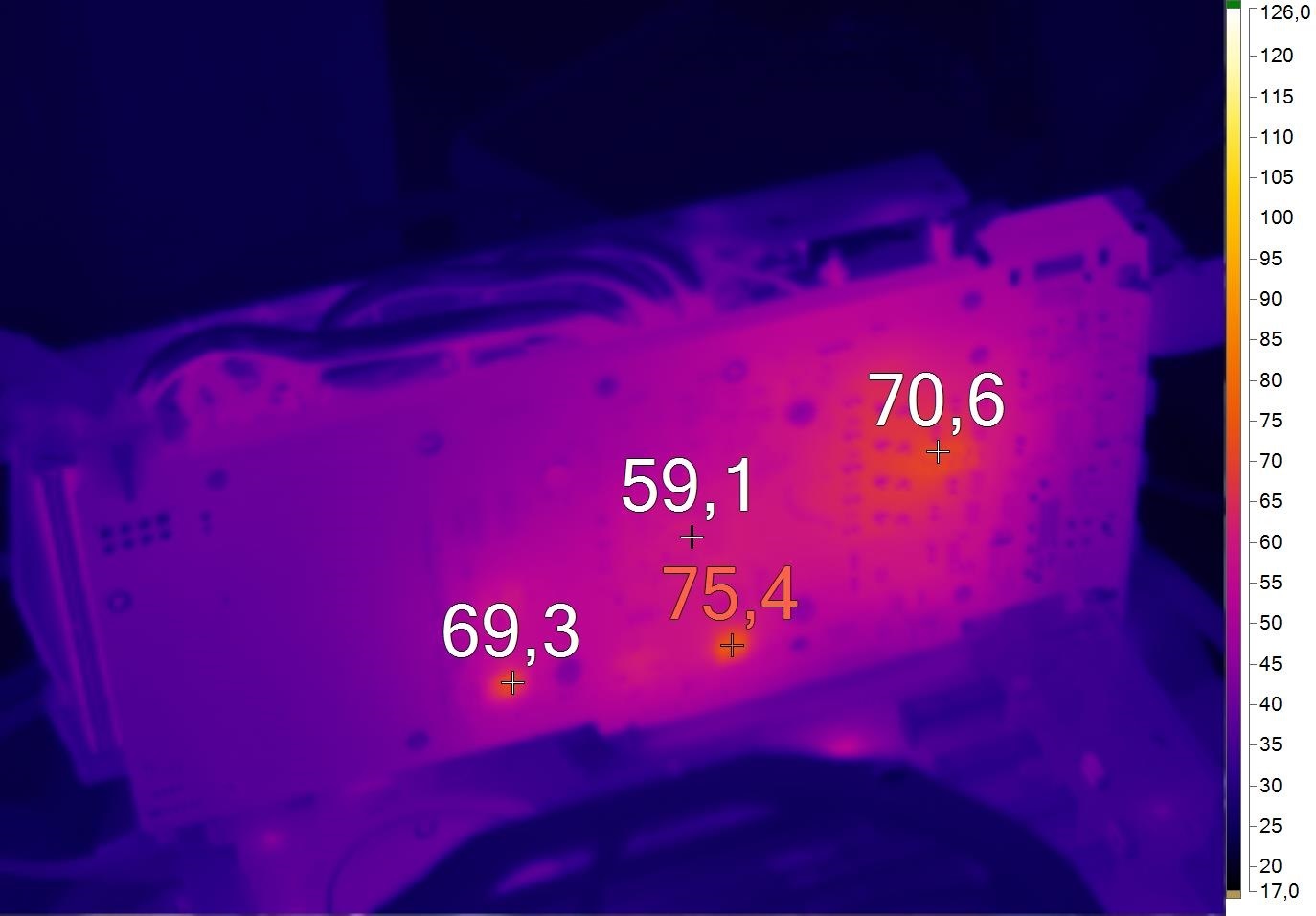

Нет у меня претензий и к нагреву оборотной стороны видеокарт. Даже показатели в размере 75 градусов Цельсия являются нормой для современных видеокарт. В основном до такой температуры нагреваются чипы памяти. А подсистемы питания у всех шести 3D-ускорителей оснащены дополнительными элементами охлаждения. Например, некоторые GeForce GTX 970 при характеристике в 145 Вт могут прогреваться до 100 градусов Цельсия и выше.

ASUS GeForce GTX 960 STRIX OC Edition, GIGABYTE GV-N960G1 GAMING-2GD и Inno3D iChill GeForce GTX 960 Ultra оснащены бекплейтом для оборотной стороны печатной платы. Поэтому они меньше всех греют соседствующие комплектующие.

Что касается уровня шума, то все шесть графических адаптеров можно признать относительно тихими при полной загрузке. В 2D, как уже говорил, системы охлаждения работают в пассивном режиме. То есть их уровень шума в этот момент равен нулю. В 3D самой шумной оказалась видеокарта Inno3D iChill GeForce GTX 960 Ultra. За ней идет ASUS GeForce GTX 960 STRIX OC Edition. Но издаваемое ими акустическое давление ни в коем случае нельзя назвать назойливым. Скорее всего, работа остальных комплектующих в корпусе заглушит шум этих видеокарт. К сожалению, помещение, в котором расположена тестовая лаборатория, не располагает условиями для проведения идеальной акустической экспертизы. Поэтому минимальный порог шума, который удается замерить при помощи специального прибора на расстоянии одного метра от тестового стенда, составляет всего 36 дБ. Он же в одночасье является относительно комфортным уровнем. 3D-акселераторы GIGABYTE GV-N960G1 GAMING-2GD, GIGABYTE GV-N960WF2OC-2GD, MSI GeForce GTX 960 GAMING 2G и Palit GTX 960 SUPER JETSTREAM при максимальной нагрузке работают тише, чем 36 дБ. Однако у всех шести видеокарт были замечены так называемые электрические шумы, проявляющиеся в виде «подсвистывания» дросселей. Хотя субъективно здесь не все так печально, как, например, у большинства GeForce GTX 970 и GeForce GTX 980.

Третий промежуточный вывод: энергоэффективные архитектуры позволяют делать реально холодные и очень тихие (читай — бесшумные) видеокарты.

Результаты тестирования в играх красноречиво демонстрируют, что частота графического процессора GeForce GTX 960 имеет откровенный «привкус кукурузы». И все же стоит проверить, на что в разгоне способны шесть кастомных моделей, которые и так могут похвастать заводским разгоном.

Лучшей по абсолютным достигнутым частотам оказалась Inno3D iChill GeForce GTX 960 Ultra. Она прошла все стресс-тестирования при 1409 МГц по чипу и 1878 (7512) по памяти. Парадокс заключается в том, что эта же видеокарта продемонстрировала худший разгонный потенциал: всего +80 МГц к ядру и +78 (312) МГц к памяти. Здесь уже лучше всех проявила себя GIGABYTE GV-N960G1 GAMING-2GD. Были получены 1406 (+165) МГц по чипу и 1854 (7416, +101 (404)) по памяти. Остальные результаты выглядят следующим образом:

• ASUS GeForce GTX 960 STRIX OC Edition — 1373 (+126) МГц по чипу и 1901 (7604, +101 (404)) МГц по памяти.
• GIGABYTE GV-N960WF2OC-2GD — 1387 (+171) МГц по чипу и 1842 (7368, +89 (356)) МГц по памяти.

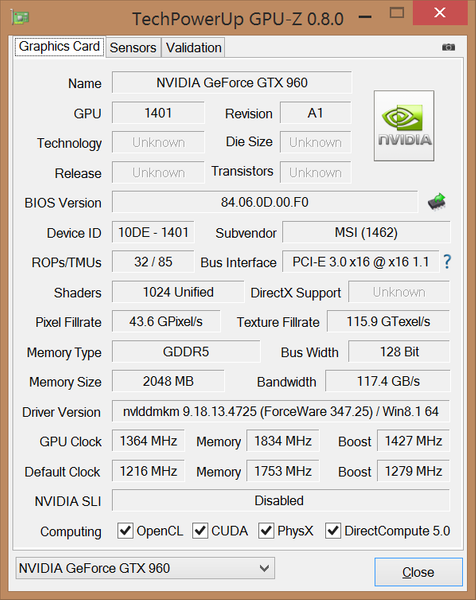

• MSI GeForce GTX 960 GAMING 2G — 1364 (+148) МГц по чипу и 1834 (7336, +81 (324)) МГц по памяти.
• Palit GTX 960 SUPER JETSTREAM — 1376 (+97) МГц по чипу и 1870 (7480, +70 (280) МГц по памяти.

Вывод

Все шесть видеокарт продемонстрировали в играх приблизительно схожий уровень производительности. Что ж, таковы особенности графического процессора GM206. Любая GeForce GTX 960 будет обладать достаточным быстродействием для комфортного гейминга в современных играх вплоть до разрешения Full HD. Многие корят эти решения за «никчемные 2 Гбайт памяти и узкую 128-битную шину». Но по факту смотреть надо на результаты в играх. Если они вас устраивают, то есть смысл присмотреться к этой видеокарте. Хотя в качестве альтернативного вариант стоит взглянуть на AMD Radeon R9 280, которая может похвастать 3 Гбайт видеопамяти при чуть меньшей стоимости. Но и потребляет этот адаптер ни много ни мало 250 Вт, то есть в два раза больше, чем GeForce GTX 960. Что сказывается на эффективности охлаждения GPU и уровне акустического давления. Протестированные мной три кастомные версии Radeon R9 280 работают заметно шумнее. Что касается производительности, то в Full HD оба графических адаптера демонстрируют одинаковые результаты.

Среди протестированных кастомных версий GeForce GTX 960 тяжело выбрать самую лучшую и воскликнуть: «вот она, ненаглядная и неповторимая!» Вся шестерка обладает более-менее одинаковыми свойствами. Повторюсь, карты демонстрируют схожий уровень производительности. Во-вторых, все они оснащены эффективными системами охлаждения. В-третьих, работают достаточно тихо. Если выбирать по категориям, то в плане охлаждения лучше всех показали себя модели от ASUS, GIGABYTE (версия GAMING) и Inno3D. Если судить о шуме, то предпочтительнее выглядят ускорители от GIGABYTE, MSI и Palit. Наконец, не во всех случаях удастся установить в корпус такие габаритные видеокарты, как GV-N960G1 GAMING-2GD, iChill GeForce GTX 960 Ultra и GeForce GTX 960 GAMING 2G. Так что выбирайте устройство, исходя из своих предпочтений и возможностей.
