Обзор четырех видеокарт Radeon RX 480 от ASUS, MSI, PowerColor и SAPPHIRE: догнать и перегнать

Эталонную Radeon RX 480 — пока самую быструю Polaris-видеокарту — представили 29 июня 2016 года. Конечно, не обошлось без очень толстого слоя маркетинга. А именно PR-пропаганда AMD строилась на одной концепции: мы предлагаем вам самую быструю 200-долларовую игровую видеокарту. Соглашусь, звучало весьма заманчиво. Только на деле оказалось, что 4-гигабайтных референсов по такой цене просто нет в продаже, а выданные тестерам семплы оказались 8-гигабайтными версиями с залоченным массивом памяти. К тому же в России появились исключительно эталоны. Первые кастомные версии «четыреста восьмидесятой» нагрянули на 1/9 часть суши только в середине/конце августа.

19 июля в продажу вышел главный конкурент Radeon RX 480 — GeForce GTX 1060 6 ГБ (обзор). «Зеленые» выступили своеобразно. Референс по завышенной цене они продают только в собственном магазине. В России он пока не работает. Иные модификации сразу же просочились в общедоступную розницу. К чему привела такая многоходовочка? По статистике Steam за август-месяц обладателями GeForce GTX 1060 стали уже 0,24% пользователей этого игрового клиента. Владельцев Radeon RX 480 лишь… В том-то и дело, что не попали Polaris-новинки в статистику, несмотря на фору почти в целый месяц! И в таком голосовании деньгами я виню не столько успех ускорителя GeForce GTX 1060, сколько отсутствие того самого разнообразия. Даже сейчас, в середине сентября 2016-го, нереф Radeon RX 480 — нечастый гость на прилавках отечественных магазинов.

Посмотрим, как изменится картина в ближайшее время. Конкуренция — это здорово. И если вы все еще не определились с покупкой игрового ускорителя стоимостью 20-25 000 рублей, то тест разных Radeon RX 480 от наиболее популярных в нашей стране компаний придется как раз кстати.

Технические характеристики

Первый момент: все четыре видеокарты оснащены 8 ГБ видеопамяти. В других статьях, в которых рассматривалась Radeon RX 480, я уже отмечал, что имеет смысл взять адаптер именно с таким количеством «мозгов». Про запас. Да, минимум в 2016/2017 годах — это 4 ГБ. Но в таком случае лучше рассмотреть вариант с покупкой кастомной Radeon RX 470 (обзор), которая в разогнанном состоянии догоняет эталонную Radeon RX 480.

Второй момент: версий от ASUS, MSI и SAPPHIRE несколько. В моделях используется идентичное охлаждение. Карты различаются лишь частотами графического чипа. Та, которая быстрее, — дороже. В тестовую лабораторию прибыли ускорители ROG STRIX-RX480-O8G-GAMING от ASUS, Radeon RX 480 GAMING X 8G от MSI, AXRX 480 8GBD5-3DH/OC от PowerColor и 11260-07 от SAPPHIRE. Частоты указаны в таблице. Скриншоты GPU-Z прилагаю.

Как видите, некоторые модели уже прилично разогнаны на фабрике. Прилично, потому что для процессора Polaris 10, используемого в Radeon RX 480, частотный диапазон 1300-1400 МГц является своеобразным максимумом на сегодняшний день. А тут и ROG Strix RX 480 в OC-режиме работает со скоростью 1330 МГц, и Red Devil тоже. У SAPPHIRE есть модификация под номером 11260-01. Она, пожалуй, считается на данный момент времени самым быстрым нереференсом Radeon RX 480. В продаже есть модели HIS RX 480 IceQ X² Roaring Turbo 8GB и XFX RX-480P8DBA6, у которых частота GPU достигает отметки 1338 МГц.

Длина референсной Radeon RX 480 составляет 240 мм. Вполне компактное решение по сегодняшним меркам. Производители используют в своей продукции системы охлаждения собственной разработки, а маркетинг подталкивает внедрять большие кулеры с несколькими вентиляторами. Видеокарты выбирают в том числе и по внешним признакам. Чем больше — тем респектабельнее. Лидером, если так можно выразиться, в нашем обзоре выступает PowerColor Red Devil со своими 300 мм. Далее в порядке убывания идут ASUS ROG Strix (298 мм), MSI GAMING X 8G (276 мм) и SAPPHIRE NITRO+ (240 мм).

У всех видеокарт улучшено питание. Как известно, использование 6-пинового коннектор стало причиной тому, что референс потреблял (до программного фикса) больше заявленной производителем энергии. Отговорки в стиле «мы так поступили, чтобы пользователи старых систем не испытывали проблем при апгрейде» звучали каламбурно. Все четыре устройства используют полноценный 8-пиновый коннектор, который передает до 150 Вт энергии. Так что с ними подобная оказия точно не произойдет.

Изучим особенности конструкции каждого кастома более подробно.

ASUS ROG Strix

Интересно, что видеокарте ROG Strix RX 470 (обзор) досталась модификация кулера DirectCU III с двумя вентиляторами. А вот «четыреста восьмидесятую» внешне практически не отличить от асусовских GeForce GTX 1060/1070/1080 (обзор) — везде используется трехвентиляторная система охлаждения. Отсюда и большая длина видеокарты. Но самое главное: устройство занимает всего два слота расширения. Из дизайнерских элементов отмечу наличие подсветки на кожухе кулера и обратной стороне видеокарты. Она настраивается при помощи специального софта.

В основе кулера DirectCU III лежат сразу пять медных теплотрубок разной длины и диаметра. Сам чип соприкасается только с 2,5 из них. Используется распространенная нынче технология прямого контакта. Дополнительно кулер взаимодействует с подсистемой питания.

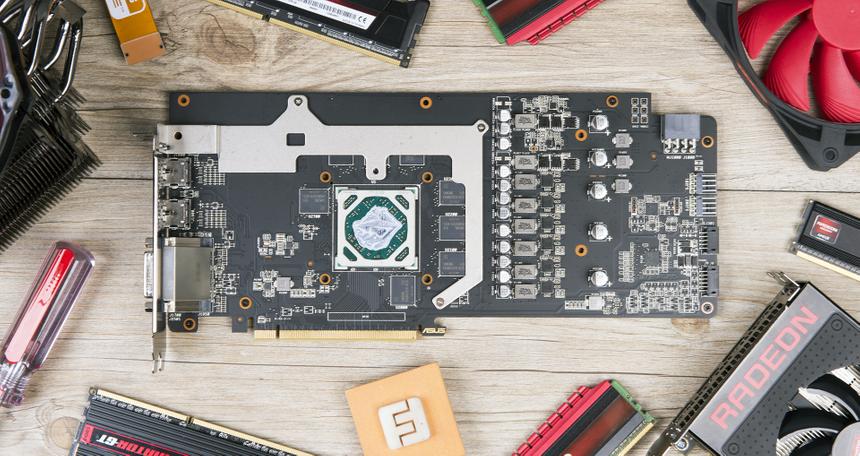

Для большей жесткости, помимо бекплейта, печатная плата получила дополнительную Г-образную металлическую пластину. Подсистема питания устройства состоит из восьми фаз. У референса, как мы помним, всего шесть.

Интересное ноу-хау кастомных карт ASUS: рядом с коннектором питания распаяны сразу два 4-пиновых разъема для подключения корпусных вентиляторов. При помощи программы GPU Tweak II пользователь может настраивать скорость их вращения. Вещь, которая, на мой взгляд, вполне пригодится. Пока применяется исключительно в видеокартах ASUS.

Больше фотографий ASUS ROG Strix RX 480 (ROG STRIX-RX480-O8G-GAMING) размещено в статьи.

MSI GAMING X

У нерефа MSI аналогичная ситуация. Компания везде, где только можно, использует оригинальную систему охлаждения Twin Frozr VI. Точно такой же кулер, например, применен в кастомной модификации GeForce GTX 1060 (обзор). В его основе лежат два 14-лопастных 100-мм вентилятора.

Красные пластиковые «перья», обрамляющие правую крыльчатку, светятся во время работы. Еще один подсвечиваемый элемент — это логотип с драконом на торце видеокарты. Цвет настраивается в программе MSI Gaming app. Акселератор занимает ровно два слота расширения. Длина — приемлемая, но Radeon RX 480 GAMING X 8G определенно оказался самым высоким 3D-ускорителем, рассмотренным в этом обзоре.

Система охлаждения Twin Frozr VI «сотрудничает» только с графическим процессором посредством большой никелированной медной пластины. Чипы памяти и элементы подсистемы питания остужает отдельная металлическая рама. В основе радиатора лежат три теплотрубки разной длины и разного диаметра.

Производитель заявляет, что вместе с Twin Frozr VI используется термопаста с особым составом.

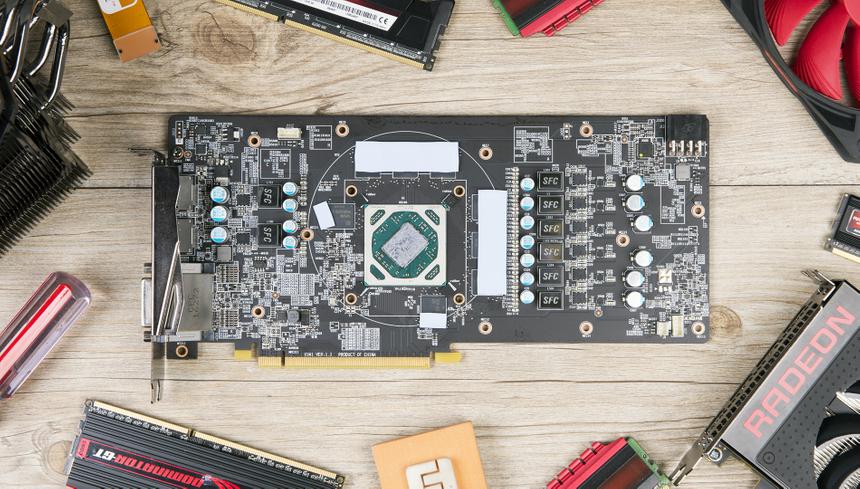

Для нужд процессора выделено шесть фаз. Еще два дросселя предназначены для памяти и блока PLL. Используются фирменные элементы SFC и компоненты японского качества. Холоднее, эффективнее, «более лучше» — все в таком роде, в общем. Но к качеству сборки GAMING X 8G не придраться. Это факт.

Больше фотографий MSI Radeon RX 480 GAMING X 8G размещено в статьи.

PowerColor Red Devil

«Красный дьявол» — еще одна Radeon RX 480 с трехвентиляторным кулером. Крыльчатки имеют оригинальную форму. «Технология» получила название Double Blade. Так, по словам разработчиков, лучше загребается воздух, а сами «карлсоны» работают тише.

Подсветки нет. Кстати, это единственная карта без подобного моддинг-элемента. Но это ни разу не недостаток! А вот логотип на торце расположен вверх тормашками. Элементарная халатность. Как говорится, дьявол кроется в деталях.

Бекплейт присутствует. Кулер состоит из четырех теплотрубок. С чипом они взаимодействуют посредством большой подошвы. Прикрученная к основанию пластина также охлаждает чипы памяти и элементы подсистемы питания. Все это расположено очень близко друг к другу. Личный опыт подсказывает, что процессор, память и транзисторная цепь будут греть друг друга, что снизит эффективность работы системы охлаждения.

Вы наверняка обратили внимание, что во всех видеокартах используется одна и та же память. Чипы GDDR5 с эффективной частотой 8000 МГц произвела компания Samsung, маркировка — K4G80325FB-HC25.

Подсистема питания насчитывает шесть фаз. Вообще в плане схемотехники печатная плата PowerColor Red Devil сильно напоминает . Но только она чуточку длиннее. Плюс используется 8-пиновый коннектор питания.

На торце видеокарты расположен переключатель прошивки BIOS. Есть так называемый Silent-мод. При его активации частота процессора снижается с максимально возможных 1330 МГц до 1279 МГц. Забегая вперед, отмечу, что троттлит видеокарта во всех режимах.

Больше фотографий PowerColor Red Devil Radeon RX 480 8GB GDDR5 (AXRX 480 8GBD5-3DH/OC) размещено в статьи.

SAPPHIRE NITRO+

Интересно получается. В нашем тесте присутствуют две компании, которые работают только на AMD, и две фирмы, которые дружат сразу с двумя фирмами. SAPPHIRE — верный спутник «красных».

Версия NITRO+ получила два 95-мм вентилятора. Поэтому адаптер получился достаточно высоким, но не таким, как кастом MSI, например. Бекплейт на оборотной стороне имеет вентиляционные отверстия. По задумке производителя так лучше прогоняется нагретый воздух. «Технология» получила название NITRO Free Flow. Вот только получается, что потоки горячего воздуха устремляются прямиком в сторону процессорного кулера. Однако производитель утверждает, что новый кулер Dual-X стал на 10% тише системы охлаждения прошлого поколения.

Еще одна фишка SAPPHIRE NITRO+ — это съемные вентиляторы. Такой тип конструкции применяется, например, в Radeon RX 460 (обзор). Так проще обслуживать видеокарту. В частности, чистить ее от пыли. Двойные шарикоподшипники увеличили ресурс работы вентиляторов на 85%. Технология NITRO FANSAFE каким-то образом следит за состоянием «карлсонов».

Подсветка есть. Цвет выбирается как при помощи аналоговой клавиши, расположенной на торце видеокарты, так и в программе TriXX 3.0. Там же распаян рычаг переключения между прошивками BIOS.

К сожалению, представители компании SAPPHIRE, выдавшие видеокарту для тестирования, не разрешили разобрать устройство. Радиатор Dual-X получил всего три теплотрубки разного диаметра. Алюминиевых ребер для видеокарты с 95-мм вентиляторами, на мой взгляд, мало. С подошвой соприкасается не только графический процессор, но и чипы памяти с элементами подсистемы питания.

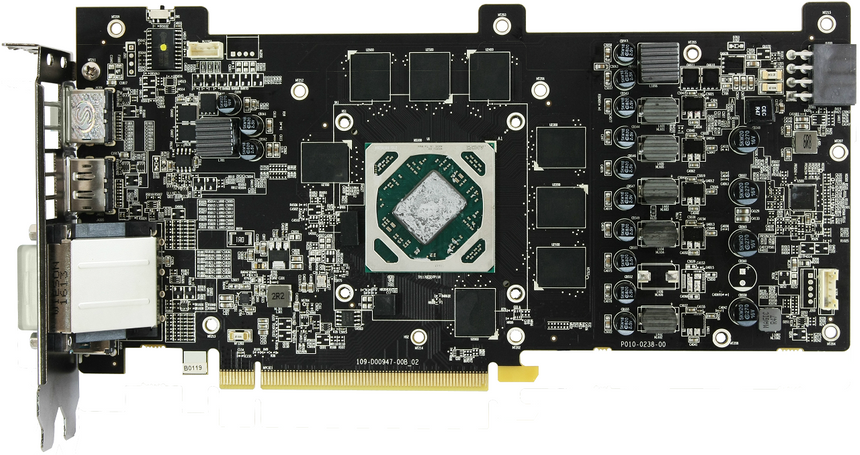

Коннектор питания развернут на 90 градусов. В некоторых случаях такое расположение считается удачным, в некоторых — нет. Подсистема питания процессора получила пять фаз. Используются фирменные дроссели Black Diamond Chokes. Видно, что на печатной плате есть нераспаянные элементы. Возможно, улучшенная PCB используется в версии 11260-01. Либо со временем будет задействована в еще какой-нибудь Radeon RX 480 от SAPPHIRE.

Больше фотографий SAPPHIRE NITRO+ Radeon RX 480 8 GB (11260-07) размещено в статьи.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7-4790K @4,5 ГГц
• Процессорный кулер: Corsair H75
• Материнская плата: MSI Z97 MPOWER
• Накопитель: SSD Patriot Blast 480 Гбайт
• Оперативная память: DDR3-2400, 2x 8 Гбайт
• Блок питания: Corsair HX850i, 850 Вт
• Периферия: монитор LG 31MU97
• Операционная система: Windows 10 х64
• Драйвер: 16.8.3 Hotfix

Эффективность охлаждения и шум

Как видите, все четыре компании имеют свое представление о том, как должна выглядеть игровая видеокарта. Но без унификации никуда. Системы охлаждения «кочуют» от одной модели к другой. С печатными платами та же ситуация.

Начнем с температуры графического процессора. Эффективнее всего чип охлаждается у MSI. 62 градуса Цельсия для Polaris 10 — это очень мало. Не забываем, что все четыре карты дополнительно разогнаны на заводе, а небольшое увеличение мегагерц приводит к серьезному росту потребления энергии. Так, процессор референса прогревается до 83 градусов Цельсия.

Расстраивает лишь работа «Красного дьявола» от PowerColor. Кулер вроде мощный: три вентилятора, теплотрубки и все такое. Но вот чип прогрелся до 80 градусов Цельсия.

Если кому-то кажется, что 76 градусов Цельсия — это много для SAPPHIRE NITRO+, то смело можете увеличить частоту вращения крыльчаток с 1000 об/мин до 1200 об/мин. Станет чуточку громче, но температура опустится ниже 70 градусов Цельсия.

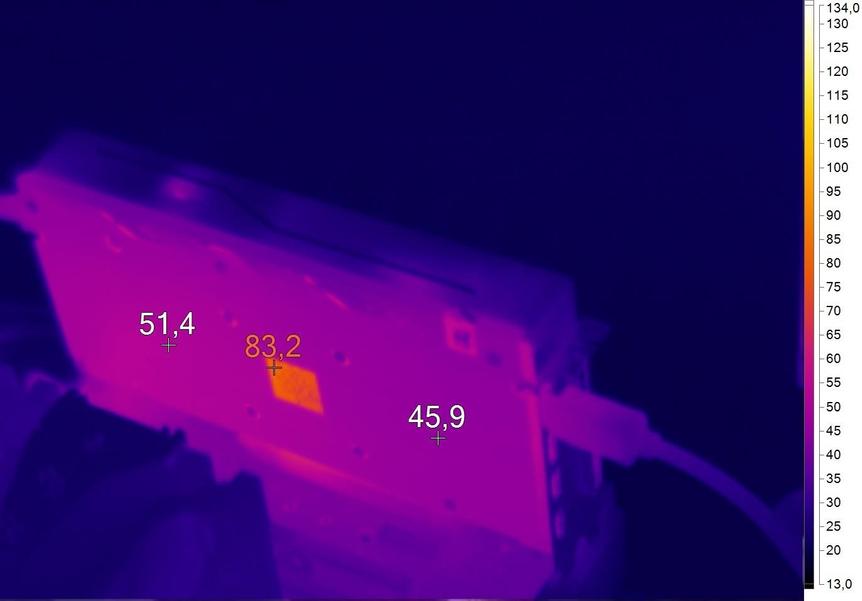

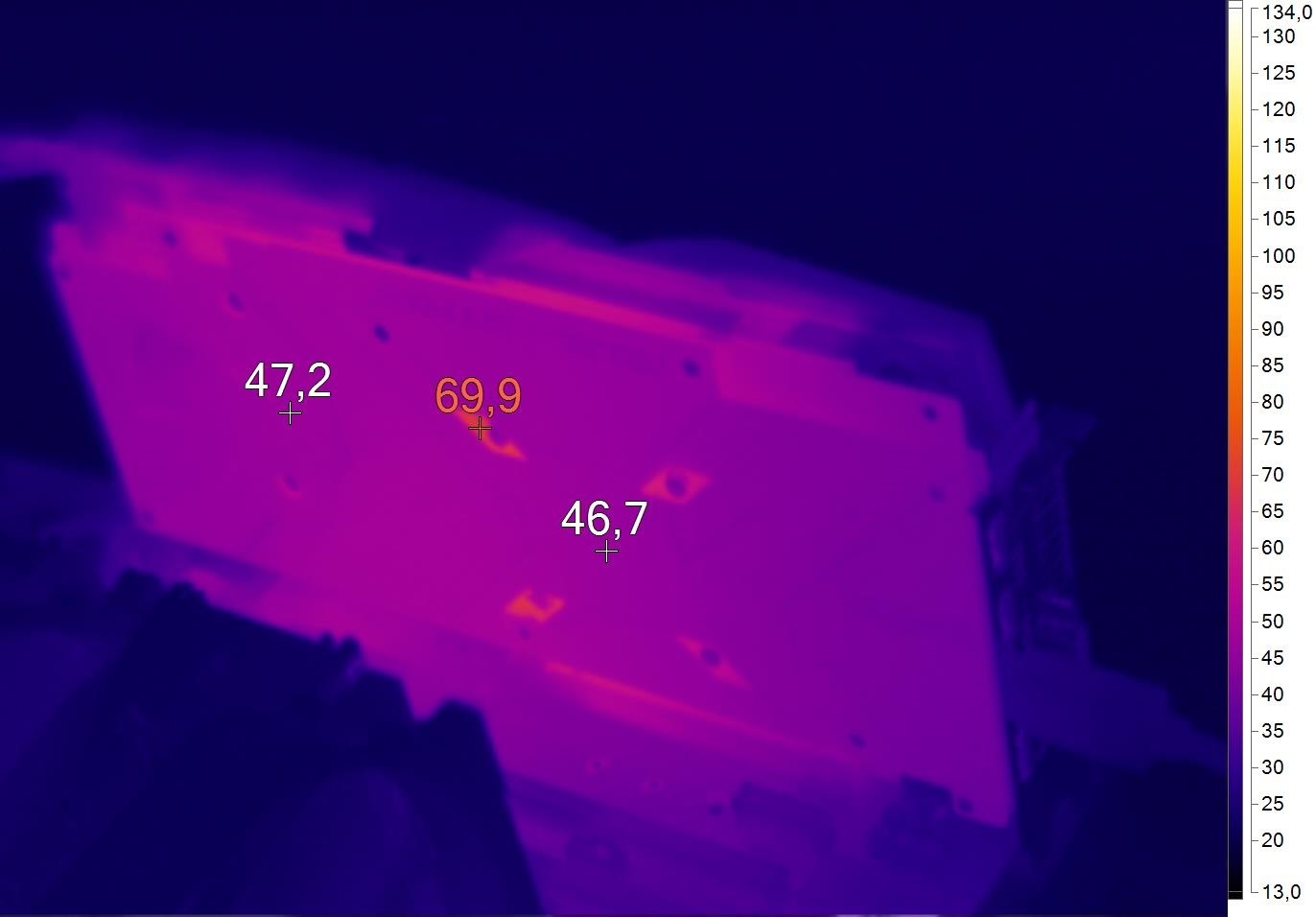

Все четыре видеокарты оснащены бекплейтами на оборотной стороне. Он не только увеличивает жесткость конструкции, но и удерживает тепло. Самой холодной оказалась ASUS ROG Strix RX 480. Но вообще у всех видеокарт температуры держатся в пределах нормы.

Референс оказался довольно-таки шумным. На расстоянии метра «турбина» завывала под 45 дБ, раскручиваясь до 2200 об/мин. В общем, делала все, чтобы удержать заветные 1266 МГц по чипу. Протестированные модели оказались заметно тише. Звуковое давление приемлемое. Результаты похожие, но тише всех работает ASUS ROG Strix RX 480. Три вентилятора этого кастома вращаются с частотой 1600 об/мин. Все логично, так как у этого нереференса, пожалуй, самая внушительная система охлаждения. К сожалению, дроссели при определенном типе нагрузке (например, в меню третьего «Ведьмака», когда счетчик FRAPS выдает под 3000 FPS) свистят у всех моделей. Привычная картина, впрочем. Ничего критично я не заметил.

Все видеокарты работают абсолютно бесшумно в 2D. Вентиляторы не вращаются. Лишь при достижении 59 градусов Цельсия крыльчатки кастомов начинают свою активность.

Производительность в играх

С результатами тестирования Radeon RX 480 в 20 играх и непосредственном сравнении с GeForce GTX 1060 6 ГБ вы можете ознакомиться здесь. Очевидно, что разницу в производительности между эталонной версией и кастомами определяют частоты графического процессора и памяти, на которых работают видеокарты. Поэтому сначала расскажу про стабильность частотных характеристик протестированных графических адаптеров.

У нерефов MSI и SAPPHIRE с заявленными показателями все в порядке. Адаптеры при любом виде нагрузки держат заявленные 1303 МГц и 1306 МГц соответственно. ASUS держит заявленные в OC-моде 1330 МГц в FurMark и GTA V, но в третьем «Ведьмаке», который, видимо, сильнее нагружает 3D-ускоритель, частота GPU скачет и периодически опускается вплоть до 1230 МГц. Такая дельта мегагерц заметно сказывается на производительности. В том же «Ведьмаке» ASUS и MSI демонстрируют схожий результат, хотя Radeon RX 480 GAMING X 8G работает на меньшей частоте. Не забываем и про погрешность измерений.

С PowerColor ситуация еще интереснее. По умолчанию активирован BIOS с частотой 1330 МГц. Как у того же ASUS. Но под нагрузкой скорость работы чипа опускается вплоть до 1207 МГц. Даже у референса частота держится лучше. Причина такого троттлинга — низкий лимит мощности. В драйвере мы можем увеличить его всего на 5%. В других кастомах — на 50%. Производитель выпустил обновленный BIOS c разлоченным параметром Power Limit. Уже после перепрошивки «красный дьявол» держит частоту чипа стабильно на заявленных 1330 МГц. Эта видеокарта на графиках значится под названием PowerColor Red Devil 2.

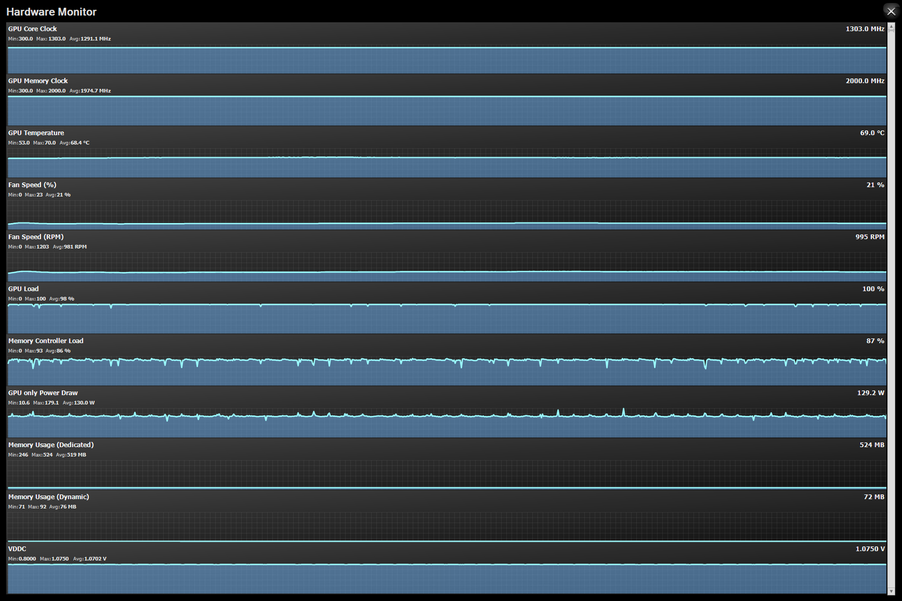

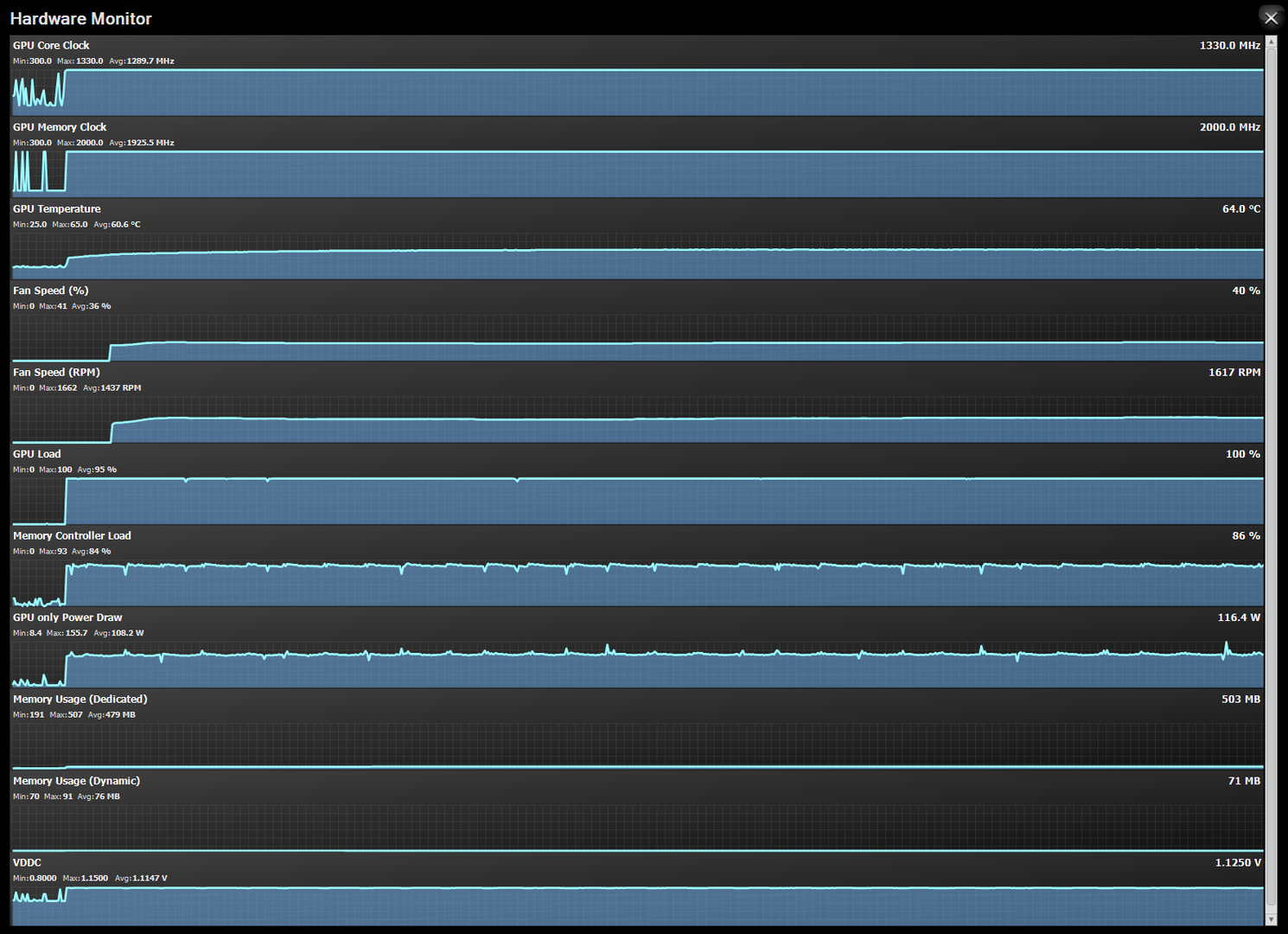

Ниже загружены логи основных характеристик протестированных видеокарт. Нагрузка — FurMark.

В итоге самой быстрой на дефолтных частотах оказалась PowerColor Red Devil. После перепрошивки BIOS, конечно же. Победа символическая, так как частоты всех четырех кастомов держатся плюс-минус на одном уровне. К тому же нагрузка в виде GTA V не вызывает заметного снижения частоты графического процессора.

Я уже протестировал три версии Polaris-видеокарт. Это и Radeon RX 480, и Radeon RX 470, и Radeon RX 460. Констатирую, что все три модели обладают приблизительно схожим разгонным потенциалом, который держится на отметке 1300-1400 МГц. Получилось выжать 1300-1350 МГц — уже хорошо. Получилось 1400 МГц — вообще отлично! Видел в Сети результаты Radeon RX 480, функционирующей на скорости 1420 МГц, но такие карты встречаются очень редко. Следовательно, имеем дело с тенденцией.

Исследуемые кастомы уже работают на частоте 1300+ МГц. К сожалению, ни одной видеокарте не покорилась отметка в 1400 МГц. Поэтому прирост в играх оказался не столь существенным. Лучшим стал нереференс SAPPHIRE. В третьем «Ведьмаке» NITRO-видеокарта опередила себя же на 8,5% в разрешении Full HD.

Не забываем, что оверклокинг — это всегда лотерея. По тестированию одной видеокарты нельзя судить о том, что и остальные модели от этого же производителя разгонятся также.

А вообще занятная картина выходит с новыми техпроцессами TSMC и GloFo/Samsung. Рассмотренные в этом обзоре кастомы Radeon RX 480 работают практически на пределе: 1300-1400 МГц. У Pascal-видеокарт наблюдается точно такая же картина. Вот взять MSI GeForce GTX 1060 GAMING X 6G (обзор). В номинале чип видеокарты работает на частоте 1987-2000 МГц. В разгоне — на 2076-2088 МГц. То есть опять же имеем дело с достижением частотного максимума.

В заключение

Все четыре протестированных Radeon RX 480 полностью выполняют свою роль. Они быстрее референса, но при этом тише и холоднее. Нареканий к моделям от ASUS, MSI и SAPPHIRE у меня нет. Поэтому к покупке рекомендую ту, которая больше понравилась. Или же которая стоит дешевле. У всех трех, кстати, есть фирменный софт. Удобный и функциональный.

С нерефом от PowerColor пришлось повозиться. Перепрошивка BIOS для опытного пользователя — задачка довольно-таки тривиальная, но очевидно, что абсолютное большинство геймеров этим заниматься не будет. Странная ситуация. Компания производит видеокарты только на чипах AMD. Соответственно, иных активов у нее попросту нет. А это значит, что от качества выпущенных видеокарт зависит благосостояние всей фирмы. Да и репутация AMD во многом определяется качеством продукции ее партнеров. Так почему нельзя сразу выпустить нормальное устройство? С другой стороны, адаптер стоит дешевле остальных трех участников тестирования. Да, температура процессора самая высокая, но вполне допустимая. Работает устройство тихо. Так что имеем дело с некритичными огрехами.

Задержка нереференсов Radeon RX 480 — это большая проблема для AMD. Потому что партнеры NVIDIA предлагают гораздо больше моделей GeForce GTX 1060 6 ГБ. Они появились сразу. Их появилось много. На данный момент времени, например, нереференсы от MSI и ASUS — 25 000 рублей на момент написания этого обзора. Поэтому еще раз перечислю достоинства Radeon RX 480 и GeForce GTX 1060.

Тестирование показало, что версии Radeon RX 480 разгоняются приблизительно до одного уровня. Это гарантированные 1300 МГц, но при определенной доле везения попадется семпл, разгоняемый до 1370-1400 МГц.

Простая констатация фактов. Самой тихой оказалась модель ASUS ROG Strix. Следом идет SAPPHIRE NITRO+, но ее графический процессор нагревается до 76 градусов Цельсия. При желании работу двух 95-мм вентиляторов настраивается таким образом, чтобы и температура GPU снизилась, и сохранился комфортный уровень шума.

Самой холодной (по чипу) оказалась MSI Radeon RX 480 GAMING X 8G. Модификация от ASUS отстала всего на два градуса Цельсия. На мой взгляд, эти видеокарты оснащены самыми эффективными системами охлаждения. В какой-то мере даже избыточными для Radeon RX 480.

Самой быстрой оказался нереф от PowerColor. Однако «красный дьявол» опередил конкурентов только после перепрошивки BIOS. Производительность — самый малозначительный параметр, так как все четыре видеокарты спокойно работают на частотах 1300+ МГц. В частности, лучше всего разогнался нереференс от SAPPHIRE. А какая видеокарта понравилась вам больше?
