Необычная форма, привычные возможности. Обзор сетевого хранилища QNAP HS-210

Действительно, что касается дизайна, то производители сетевых накопителей обычно подходят к этому вопросу с немалой долей консерватизма. Тот же стиль корпусов TurboNAS от QNAP уже долгое время не меняется, его даже отчасти копируют другие производители. Согласен с мнением, что внешность сетевого хранилища — это не главное. Однако в то же время стоит признать, что двухдисковая модель HS-210 выглядит необычно и интересно. С виду это скорее медиаплеер, нежели типичный NAS. Однако, как известно, внешность бывает обманчива. Благодаря микропрограмме QTS (теперь уже версии 4.1) устройство имеет очень богатую функциональность. Второй приятный момент — HS-210 не имеет активных элементов охлаждения. Следовательно, он абсолютно бесшумен.

Технические характеристики и особенности конструкции

При изучении технических характеристик HS-210 стоит обратить внимание на список поддерживаемых жестких дисков. Он небольшой и насчитывает всего десять моделей для 3,5-дюймовых винчестеров — в основном представителей от линеек WD RED и Seagate NAS. Список логичен и понятен: система не имеет активных элементов охлаждения, поэтому в качестве поддерживаемых накопителей должны выступать только проверенные устройства. Выбор среди 2,5-дюймовых и SSD, конечно, шире, но соотношение цена/емкость оставляет желать лучшего.

Хранилище HS-210 поставляется в достаточно габаритной упаковке, с виду напоминающей скорее коробку от лэптопа. К сожалению, ручки для переноски «тары» не предусмотрено.

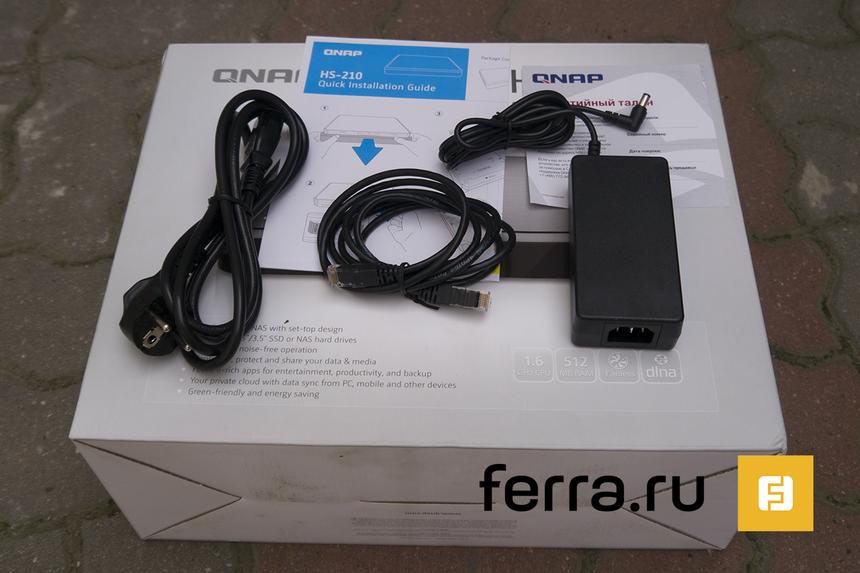

Комплект поставки включает в себя внешний блок питания, патч-корд, а также гарантийный талон. Обратите внимание, что тайваньская компания не вложила в коробку компакт-диск с программным обеспечением. И правильно! Пользователь, приобретающий NAS, априори дружит с Интернетом, а значит, скачает необходимый софт самостоятельно. К тому же продукция QNAP может быть настроена без каких-либо сопутствующих утилит. Но об этом позже.

Интересно, что комплектный блок питания имеет мощность 60 Вт. При том, что по паспорту устройство потребляет в рабочем режиме 13 Вт энергии, такой запас прочности выбран неспроста. Дело в том, что в перманентные моменты включения системы жесткие диски могут потреблять до 30 Вт и более.

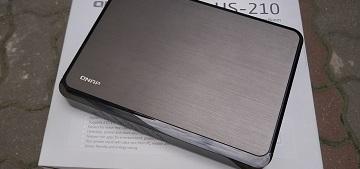

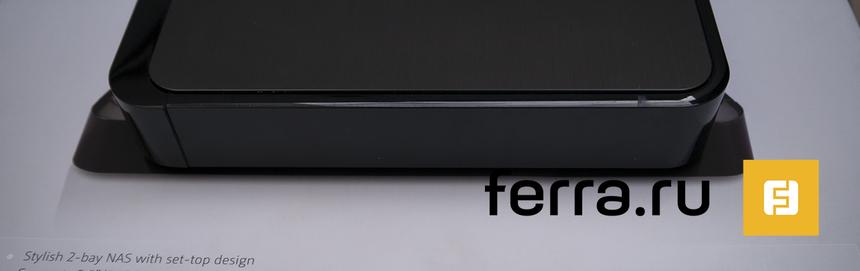

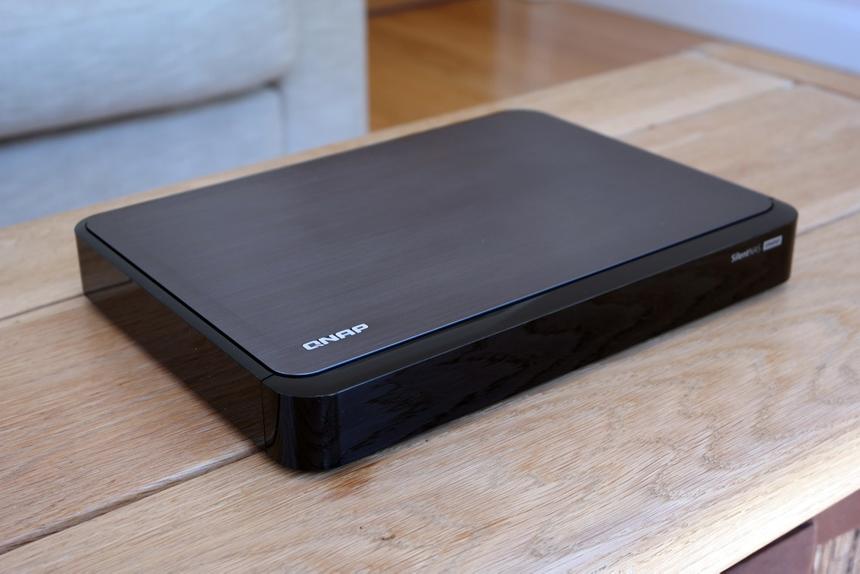

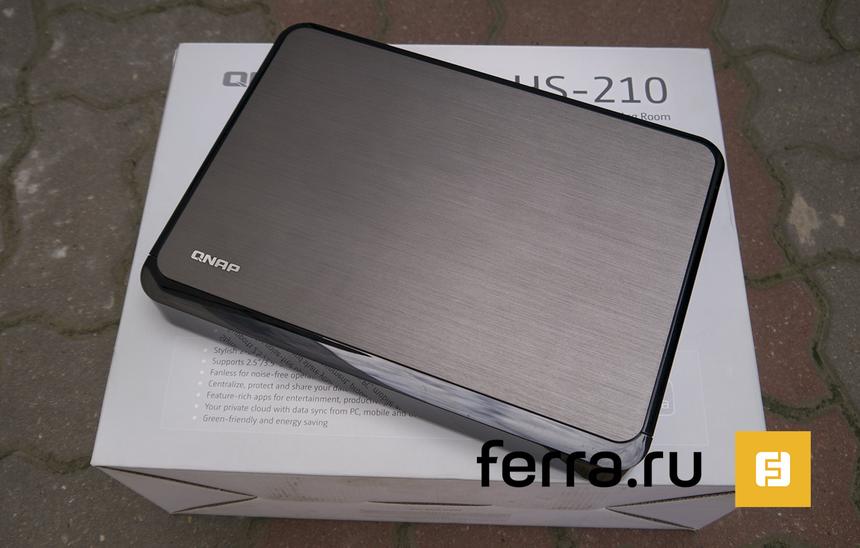

Внешний вид HS-210 однозначно притягивает внимание, особенно когда знаешь, что перед тобой сетевое хранилище. Да, этот NAS действительно плоский. Его высота составляет всего 41 мм. В конструкции применяется симбиоз алюминия и пластика. Так, верхняя крышка девайса выполнена из фактурного металла. Дно и боковинки — пластиковые.

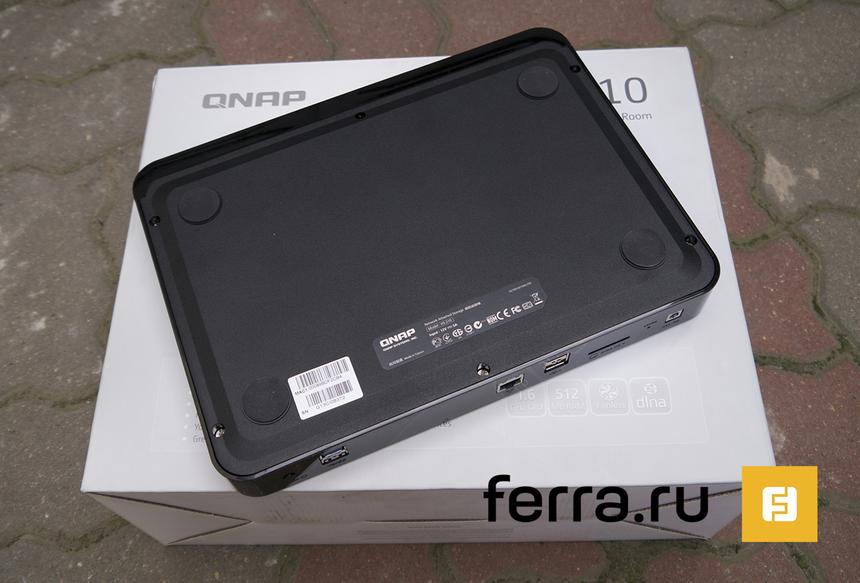

Для лучшей устойчивости, а также снижения вибраций, сетевой накопитель оснащен прорезиненным ножками. Обратите внимание, что HS-210 выглядит монолитным. Никаких вентиляционных щелей не предусмотрено. Следовательно, внутреннее пространство хранилища полностью защищено от пыли.

Пожалуй, единственная претензия к корпусу — это использование глянцевого пластика. К сожалению, он царапается, да и постоянно притягивает к своей поверхности отпечатки пальцев. В остальном «двести десятый» выглядит очень стильно. Прослеживается столь популярный ныне минималистский стиль.

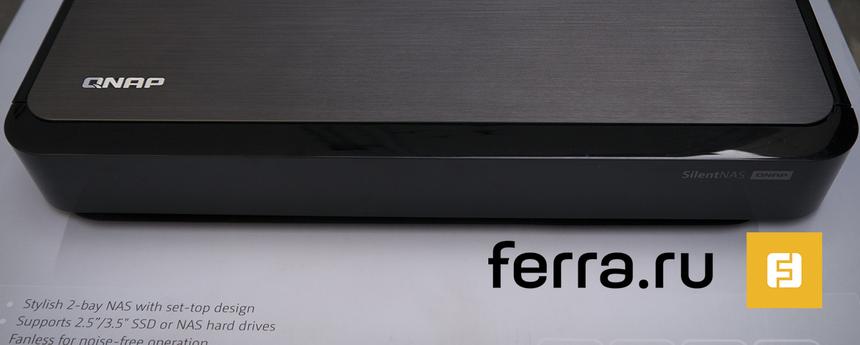

На переднюю панель выведен индикатор, работающий в двух цветовых паттернах: зеленом и красном. Он достаточно тусклый, поэтому не будет постоянно маячить перед глазами. К тому же во время перехода устройства в спящий режим индикатор отключается (под «спящим режимом» система понимает отсутствие обращений к установленным жестким дискам).

I/O-панель оснащена большим числом портов. Здесь разведено сразу два USB 2.0 и еще столько же USB 3.0. Есть один порт Ethernet. Помимо этих разъемов, в HS-210 реализован кард-ридер, поддерживающий карты памяти формата SDHC.

Здесь же расположена кнопка Power.

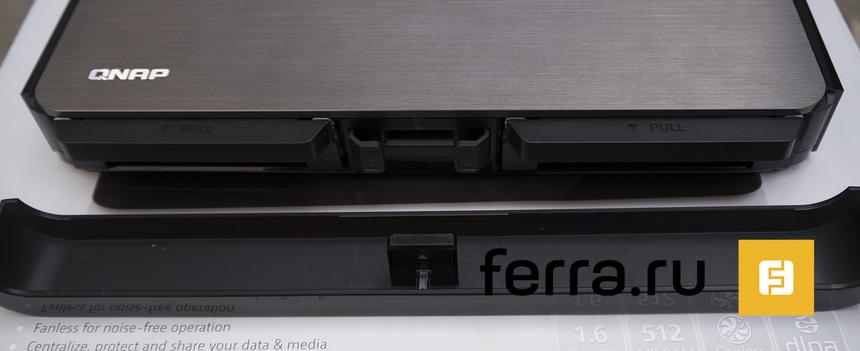

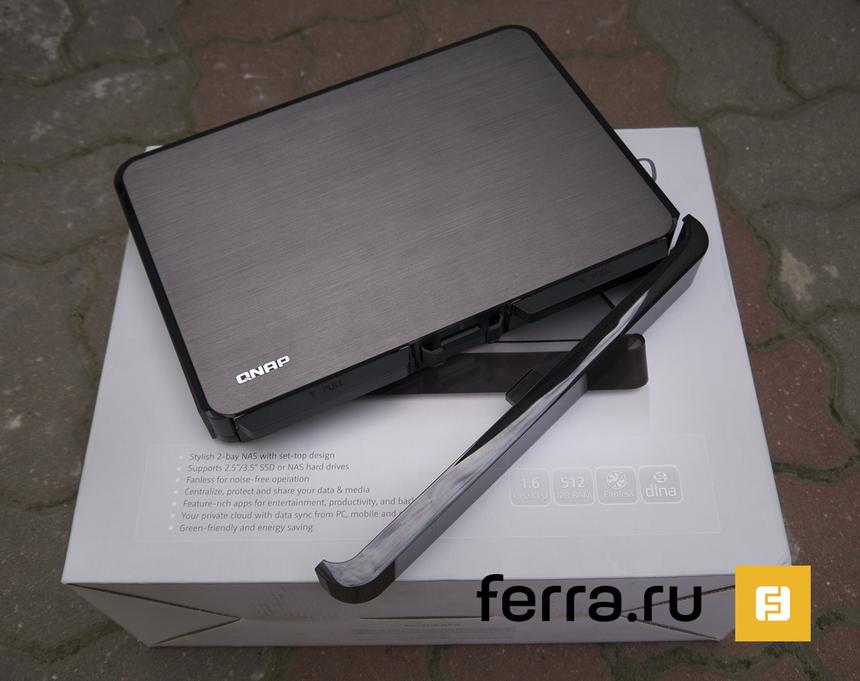

Доступ к дисковым отсекам реализуется через переднюю панель. Для инсталляции корзин необходимо снять пластиковую плашку, которая держится на магните. Сразу же отмечу: никаких вредных воздействий крепеж на жесткие диски не оказывает.

В отсеки HDD/SSD устанавливаются при помощи винтов. Вибропрокладок не предусмотрено, но во время тестирования я не заметил сколь-либо заметных паразитных «телодвижений». Можно констатировать, что жесткие диски крепятся в корзинах надежно. Металлические части конструкции к тому же играют роль дополнительных радиаторов охлаждения.

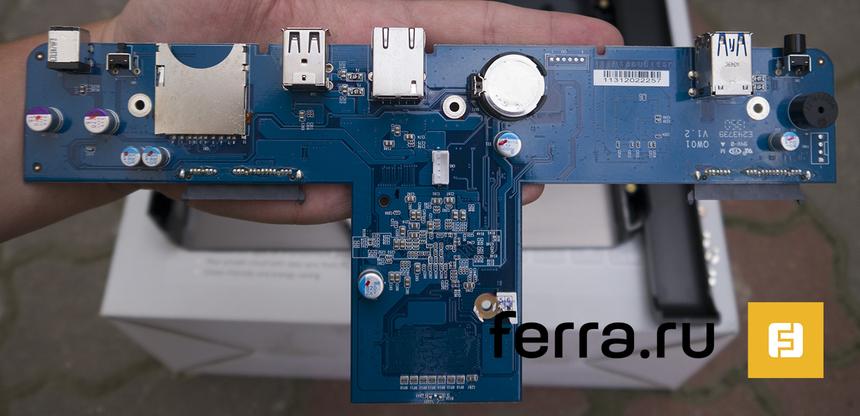

Печатная плата HS-210 имеет Т-образную форму. Слева и справа устанавливаются жесткие диски. Также можно заметить наличие 4-пинового коннектора для подключения вентилятора. Видимо, данная PCB будет использоваться в какой-нибудь другой модели от QNAP.

Основа HS-210 — это одноядерный ARM-процессор Marvell 6282, имеющий, на самом деле, полную маркировку 88F6282A1. Данное решение уже достаточно давно используется в NAS. Максимальная частота 6282 может достигать 2 ГГц, но в данном случае используется модель, функционирующая со скоростью 1,6 ГГц. Вкупе с «камнем» на плате распаяно 512 Мбайт ОЗУ стандарта DDR3.

Загрузчик операционной системы записан на флеш объемом 16 Мбайт. Порты SATA II реализованы при помощи SoC. Гигабитный Ethernet коммутируется за счет котроллера Marvell 88E1318. Порты USB 2.0 разведены при помощи Genesys Logic GL850G, а кард-ридер — за счет Genesys Logic GL823 соответственно. Поддержка USB 3.0 осуществлена на уровне микросхемы EtronTech EJ168A.

Marvell 6282 охлаждается при помощи небольшого радиатора, соединенного с верхней металлической крышкой корпуса.

В целом конструкция HS-210 оставила у меня в основном положительные впечатления. Особенно радует наличие большого числа портов USB, а также отсутствие активных элементов системы охлаждения.

Программное обеспечение

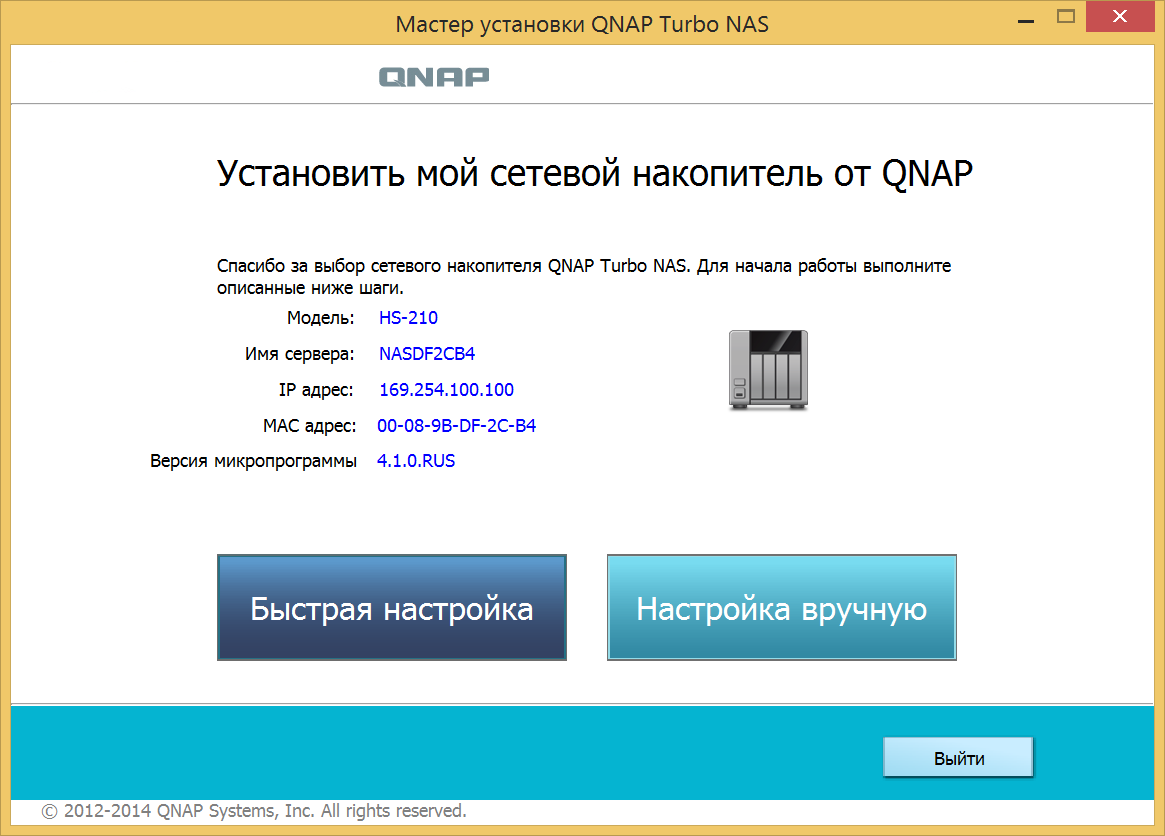

Подключение и настройку оборудования можно осуществить двумя способами. Оба — простые. Первый способ можно назвать классическим. Для этого необходимо скачать с официального сайта QNAP и установить на свой ПК утилиту Qfinder. Программа просканирует сетевое окружение и найдет подключенный к ней NAS. Дальше утилита предложит произвести настройку системы.

Одна из целей тайваньской компании — продемонстрировать, что работать с NAS легко и просто. Поэтому пошаговый мастер настройки сетевого хранилища не поставит перед пользователем нерешаемых задач. А если вопросы все же возникнут, то для устройств QNAP написан подробный мануал.

Во время настройки программа предложит дать локальное имя устройству, указать, если это необходимо, IP-адрес (режим ручной настройки), а также обновить прошивку QTS. На случай, если данная процедура имеет смысл, конечно же.

Второй способ — посетить страничку www.myqnapcloud.com. Для этого не надо устанавливать какое-либо ПО, все происходит в «облаке» при помощи интернет-браузера. Вам лишь необходимо указать 8-значный код устройства и завести аккаунт (либо воспользоваться имеющимся). После этого «облако» сделает все самостоятельно: настроит параметры сети, обновит прошивку.

Компания QNAP разработала ряд мобильных приложений:

• Qfile (Android/iOS) — предоставление доступа к файлам и папкам; скачивание и загрузка; отправка мультимедиа на DLNA;
• Qmusic (Android/iOS) — прослушивание музыки, хранящейся на сервере;
• Qmanager (Android/iOS) — управление и настройка сетевого хранилища (настройка доступа к файлам, остановка/перезапуск служб и так далее);
• Qphoto Lite (Android/iOS) — доступ к фотографиям, расположенным на сетевом хранилище;
• Qget (Android) — управление автономной загрузкой файлов;
• Vmobile Lite (Android/iOS) — мобильный клиент системы видеонаблюдения.

За исключением Qqet, все утилиты имеют версии как для Android, так и для iOS. В целом инструментария для комфортного «общения» с хранилищем предостаточно.

Прошивка и функциональность

На момент тестирования устройства актуальной считалась прошивка QTS под номером 4.1.0-20140612. На всякий случай напомню: в прошлом году мы знакомили вас с QNAP TS-421 и микропрограммой версии 4.0. Как всегда, прошивка переведена на множество языков. Локализация QTS на великий и могучий реализована на пять с плюсом.

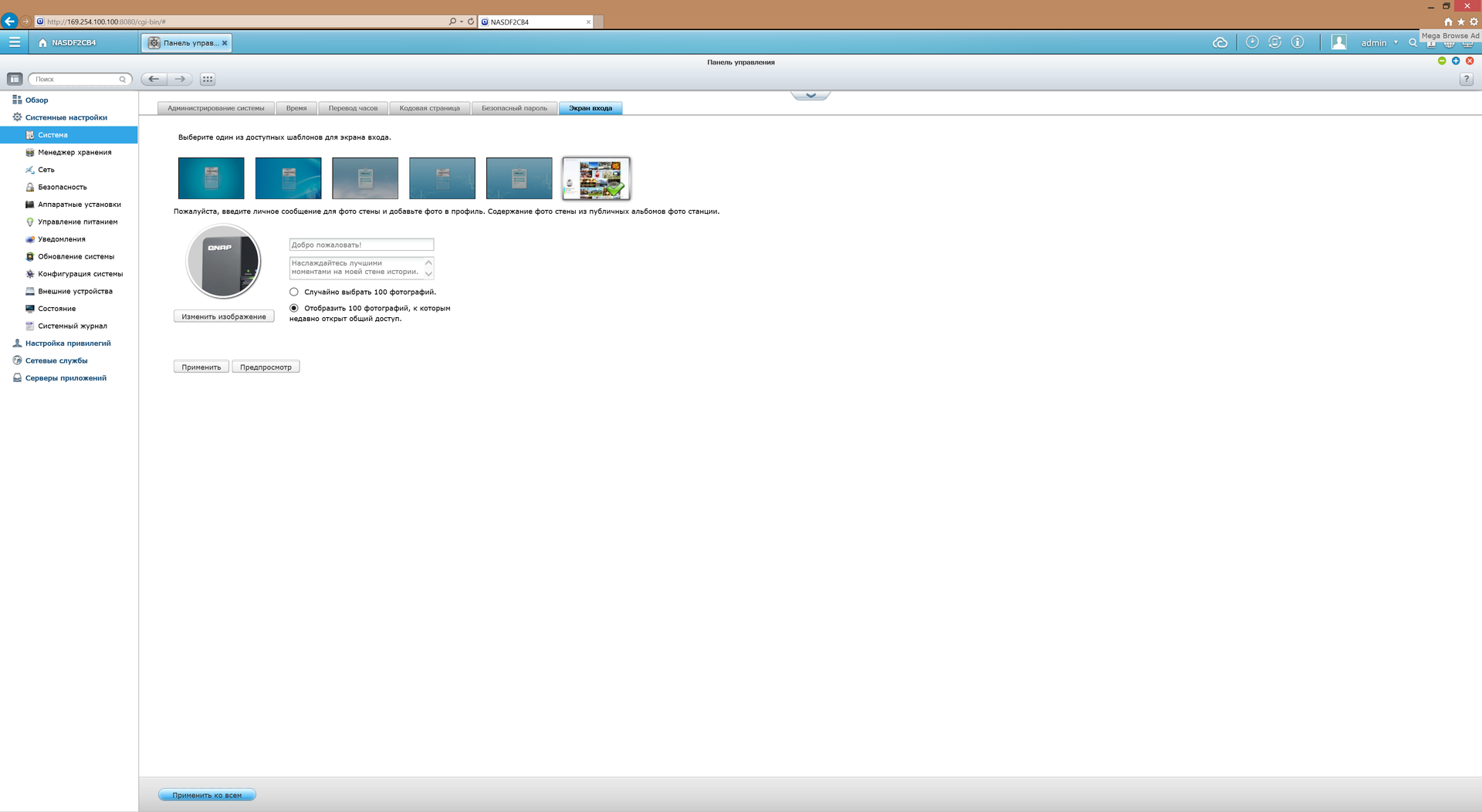

Меню входа может быть кастомизировано. Например, начальный экран может выглядеть в виде мозаики из хранящихся на сервере фотографий. Дефолтные логин и пароль — admin/admin. Рекомендую первым же делом сменить эти параметры на более надежные сочетания.

Веб-интерфейс имеет привлекательную графическую оболочку и внешне напоминает операционную систему. Здесь есть полноценный рабочий стол. При желании наиболее часто используемые настройки и «аппсы» можно размещать здесь. Рабочий стол реализован по типу мобильных операционных систем Android и iOS.

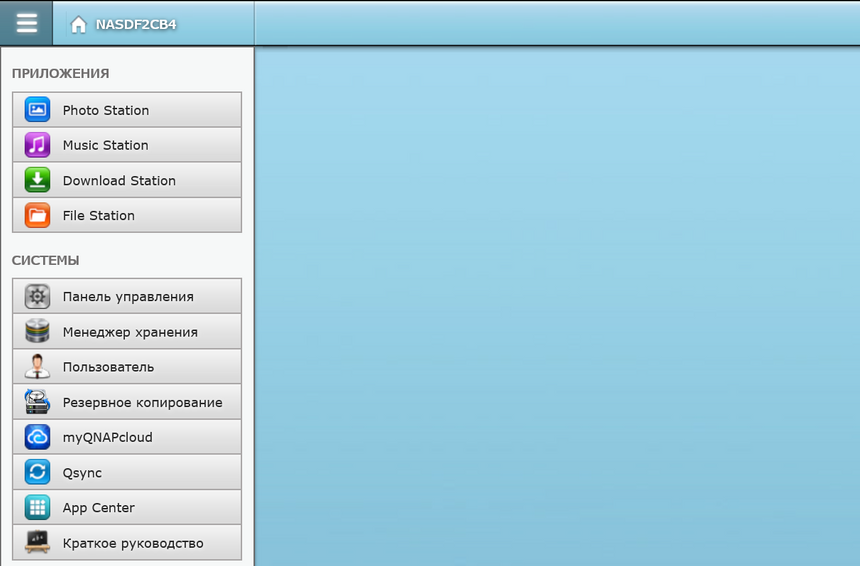

Сверху находится панель задач. Есть своеобразная кнопка «Пуск», при помощи которой можно сразу же добраться до нужного приложения или той или иной опции системы. Каждая запущенная программа открывается в новом окошке и «висит» в панели задач.

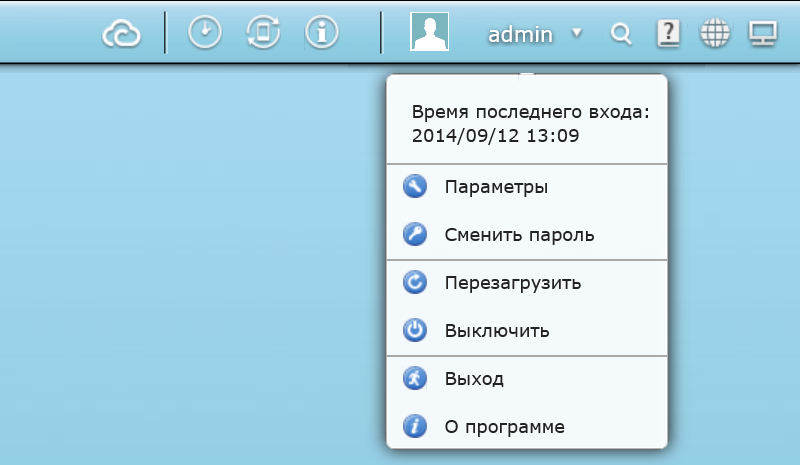

Есть у веб-интерфейса QTS и трей. Он многозадачен. С его помощью можно управлять питанием устройства, а также выполнить login/logoff и сменить пароль. Здесь же расположены настройки рабочего стола.

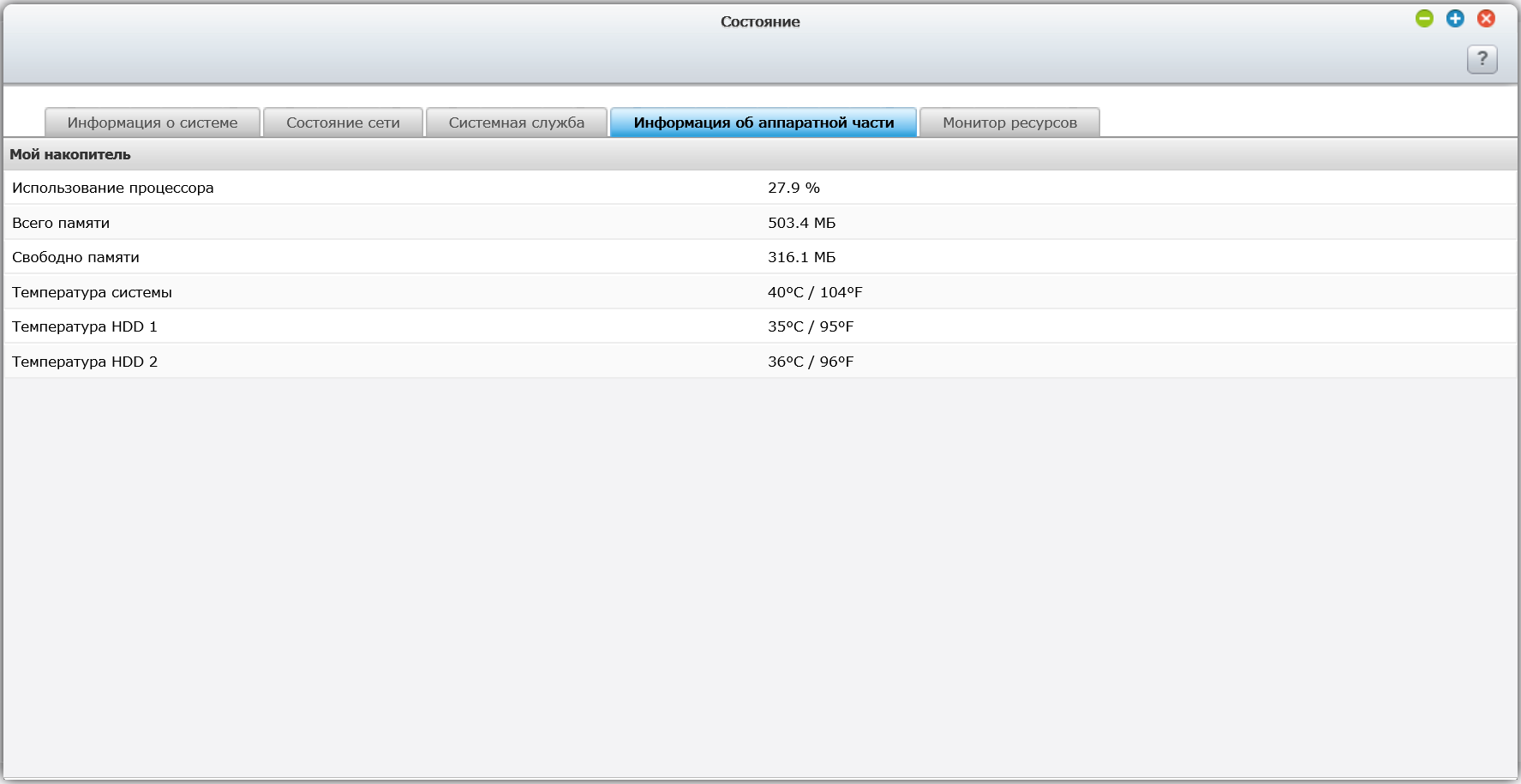

Виджет «Состояние системы» следит за мониторингом ресурсов NAS. В QTS реализован очень подробный системный журнал, поэтому каждое событие записывается и выдается в виде заметок.

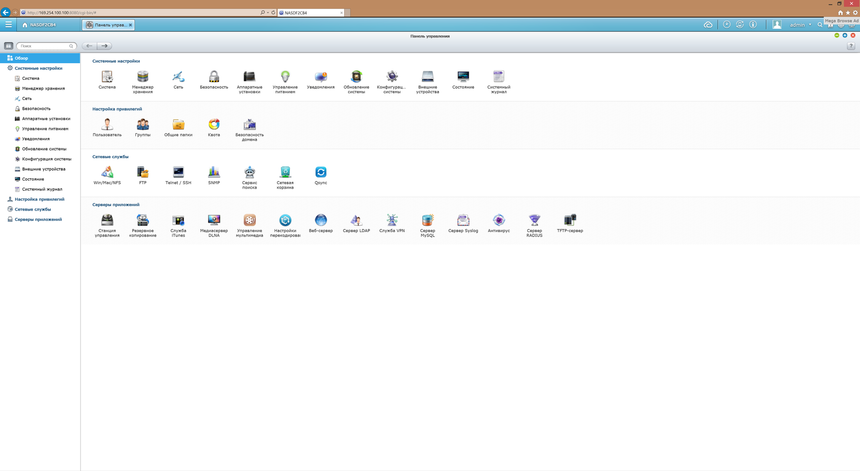

Основное меню, откуда можно добраться до каждой опции HS-210 или приложения — это «Панель управления». Оно состоит из четырех фундаментальных разделов: «Системные настройки», «Настройки привилегий», «Сетевые службы» и «Серверы приложений».

В меню «Система» раздела «Системные настройки», как легко догадаться, расположены опции устройства и QTS. Здесь можно настроить параметры администрирования, время и дату, кодовую страницу, пароль, а также видоизменить внешний облик веб-интерфейса.

В меню «Менеджер хранения» осуществляется настройка томов. Напомню: HS-210 поддерживает массивы RAID0/1, а также JBOD и использование дисков в одиночном режиме. Есть функция миграции без потери данных. Плюс осуществлена полная поддержка iSCSI. Конечно же, в QTS реализована функция S.M.A.R.T.

Веб-интерфейс и устройство поддерживают протокол IPv6. Есть поддержка клиента DDNS, а также Bonjour, UPnP и SNMP. Устройство поддерживает USB-адаптеры Wi-Fi, поэтому HS-210 может работать без подключения каких-либо дополнительных проводов.

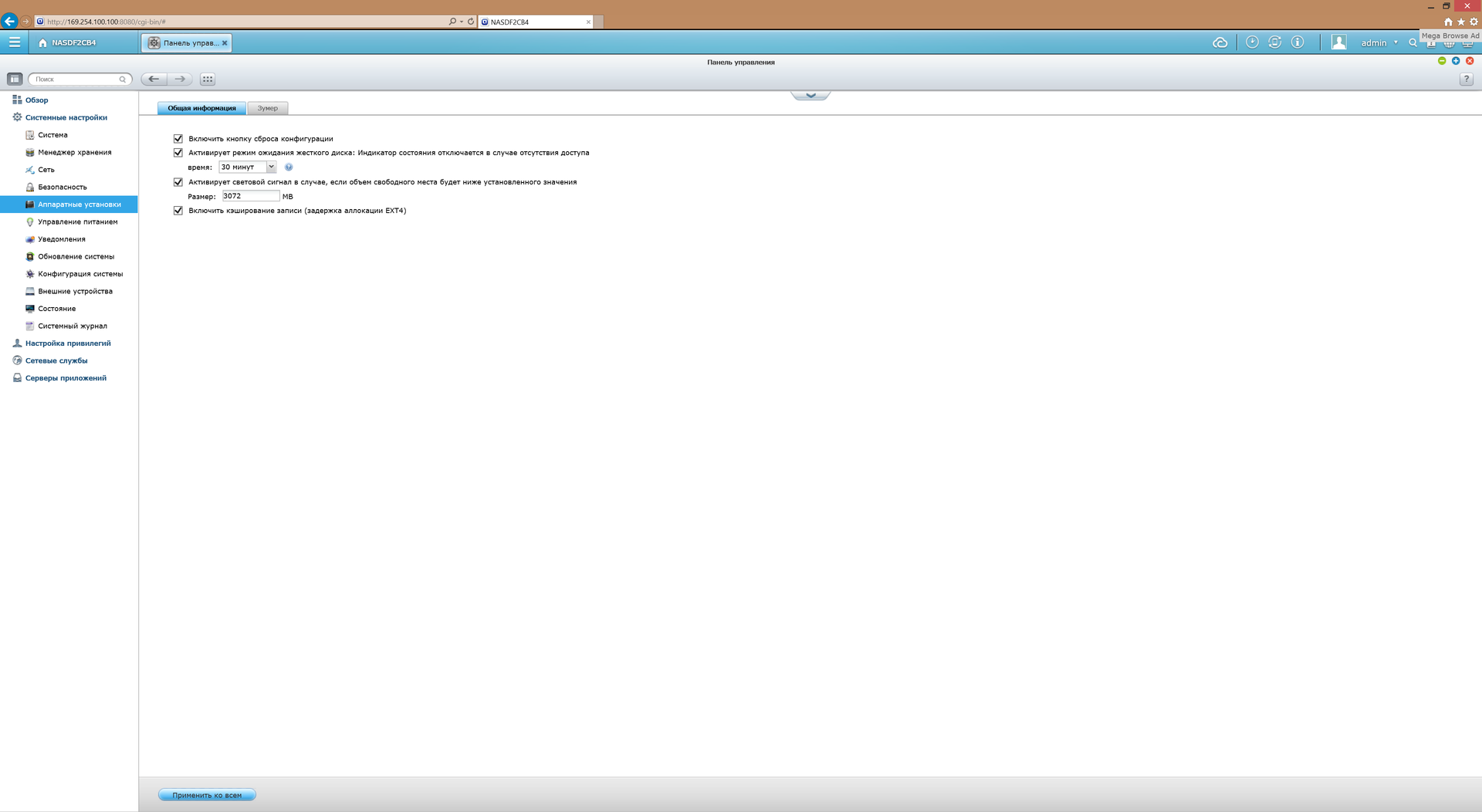

Есть поддержка WOL (Wake-on-LAN). Веб-интерфейс позволяет настроить расписание питания, а также время активности жестких дисков в режиме ожидания. В QTS реализована полная поддержка уведомлений. Отчет о состоянии системы может быть отправлен по почте (сервер SMPT) или же по СМС через платный сервис.

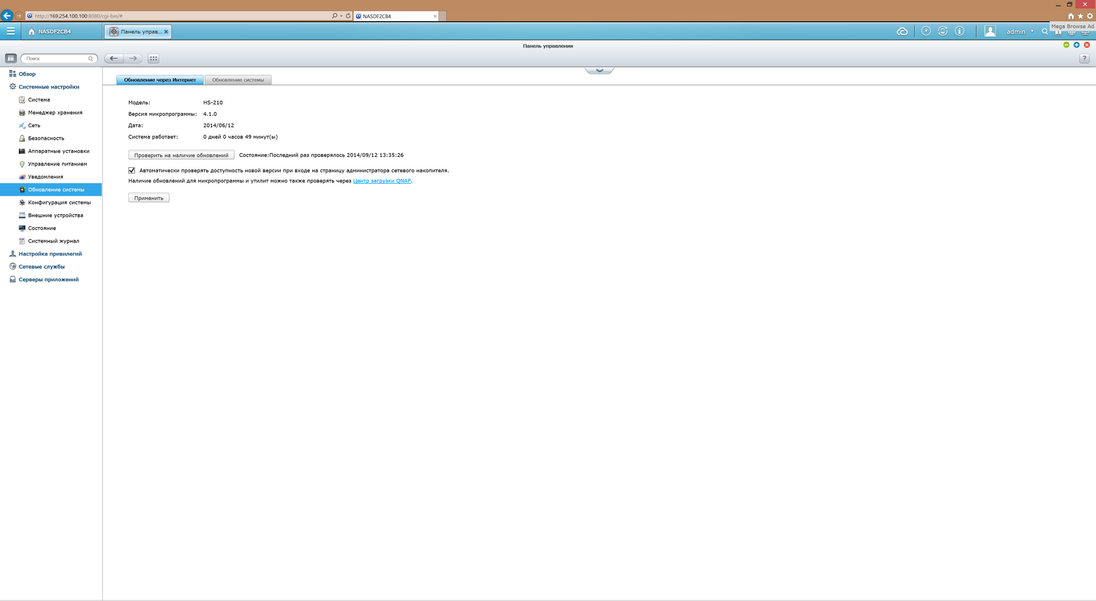

Меню «Обновление системы» позволяет настроить автоматическую проверку на предмет выхода новой версии микропрограммы QTS.

При желании все параметры системы можно сохранить в отдельном файле и восстановить их при необходимости. В меню «Конфигурация системы» также доступна функция восстановления заводских настроек микропрограммы.

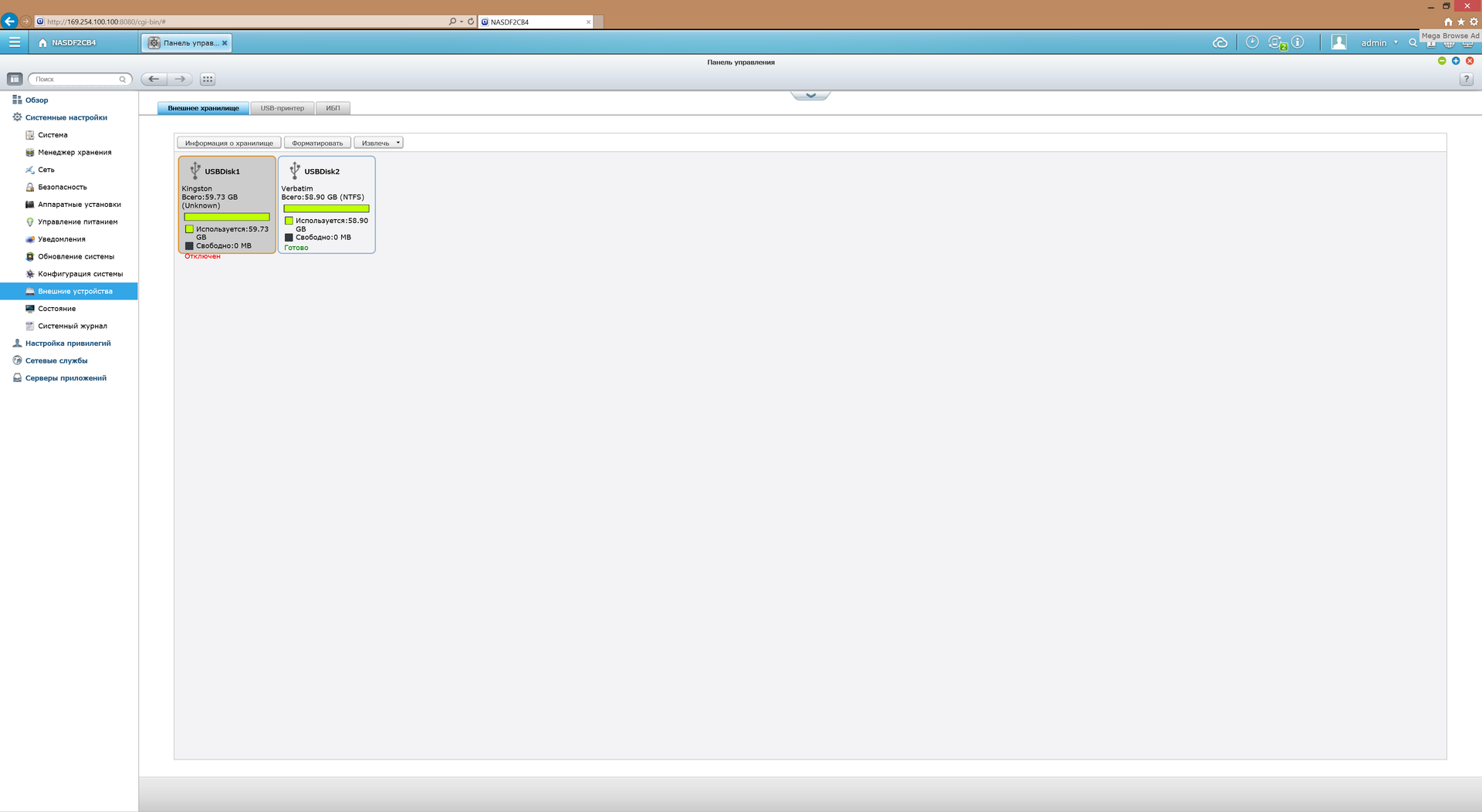

Большое число USB-портов у HS-210 позволяет подключить к серверу до четырех периферийных устройств, а также SD-карту памяти. Все они распознаются в меню «Внешние устройства». Отмечу, что хранилище умеет работать со всевозможными внешними накопителями, принтерами, Wi-Fi-адаптерами, IP-камерами, ТВ-тюнерами (вкупе с программой Digital TV Station) и ИБП. Что касается IP-камер, то по умолчанию HS-210 имеет лицензию на подключение двух устройств. Но вы всегда можете докупить дополнительную лицензию на использование большего числа аппаратуры.

Здесь также стоит упомянуть про функции резервного копирования. Доступно сразу несколько типов операций. Например, HS-210 может выступать в качестве сервера резервирования данных, реализованного при помощи протоколов RTRR и Rsync. Есть и поддержка Apple Time Machine. Внешние накопители также могут выступать в роли «контейнеров» для резервирования данных. Доступна и обратная функция, а также репликация между внутренними дисками. Плюс QTS поддерживает работу с популярными облачными сервисами Amazon S3, ElephantDrive и Symform.

Микропрограмма оснащена весьма функциональным системным журналом, а точнее, журналами. Например, помимо системных событий, в отдельном логе могут фиксироваться операции по определенным протоколам — AFP, FTP и/или SMB. Есть поддержка Syslog.

Микропрограмма позволяет управлять общими ресурсами, пользователями, группами, а также их правами. Есть поддержка протокола LDAP (также QTS дружит с доменом Active Directory от Microsoft). Доступ к файлам может быть обеспечен при помощи AFP, FTP, NFS и SMB. Есть поддержка TFTP, а также возможность шифрования данных.

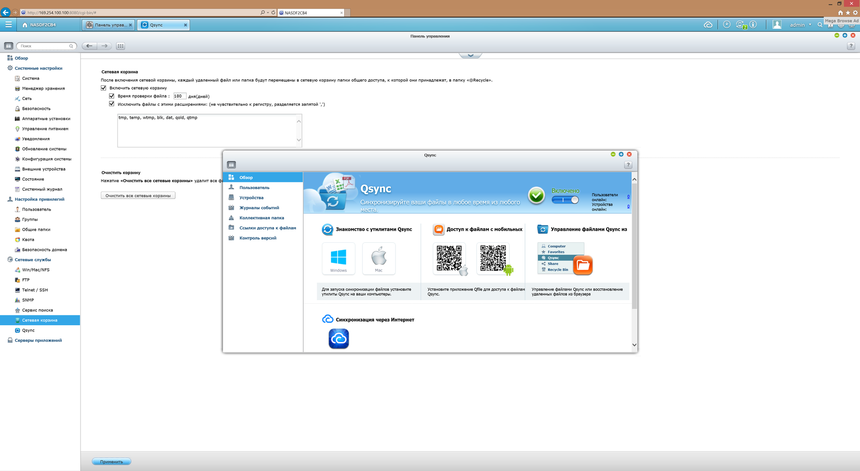

В QTS реализована функция сетевой корзины. Для этого в каждой общей папке создается дополнительная папка @Recycle. Настройки позволяют задать время, а также исключения, согласно которым файлы будут храниться в этой корзине.

Хорошо знакомая функция Qsync позволяет синхронизировать все ваши файлы в любое время из любого места. Для этого необходимо установить соответствующие клиенты. Есть версии для Windows, Mac, Android и iOS. В итоге для конкретного пользователя на сетевом накопителе создается виртуальная папка Qsync, доступ к которой может быть осуществлен только при помощи веб-интерфейса и File Station.

В QTS реализована функция CloudLink, которая позволяет получить доступ к сетевому накопителю при помощи портала www.myqnapcloud.com, а также утилит Qsync, Qfile и Qmanager, о которых я писал ранее. Фишка функции в том, что доступ к NAS может быть реализован даже при отсутствии у маршрутизатора «белого» внешнего адреса и правил трансляции портов. В этом случае микропрограмма задействует дополнительный прокси-сервер и связывается с хранилищем по https. Правда, в таком случае существенно снижается производительность данного туннельного соединения.

«Голая» прошивка уже имеет неплохую функциональность. Так, микропрограмма уже оснащена поддержкой серверов MySQL, VPN (с поддержкой OpenVPN и PPTP), веб-сервера php и виртуальных хостов. По умолчанию в QTS встроен антивирус, а также уже установлены приложения «Музыкальный центр» и «Фотостанция».

Микропрограмма QTS всегда была «заточена» под мультимедийные функции. Так, HS-210 оснащен сразу двумя встроенными медиасерверами DLNA. Один является собственной разработкой. Второй — это популярный TwonkyMedia седьмой версии. Также отмечу поддержку сервера iTunes, построенного на базе Firefly Media Server.

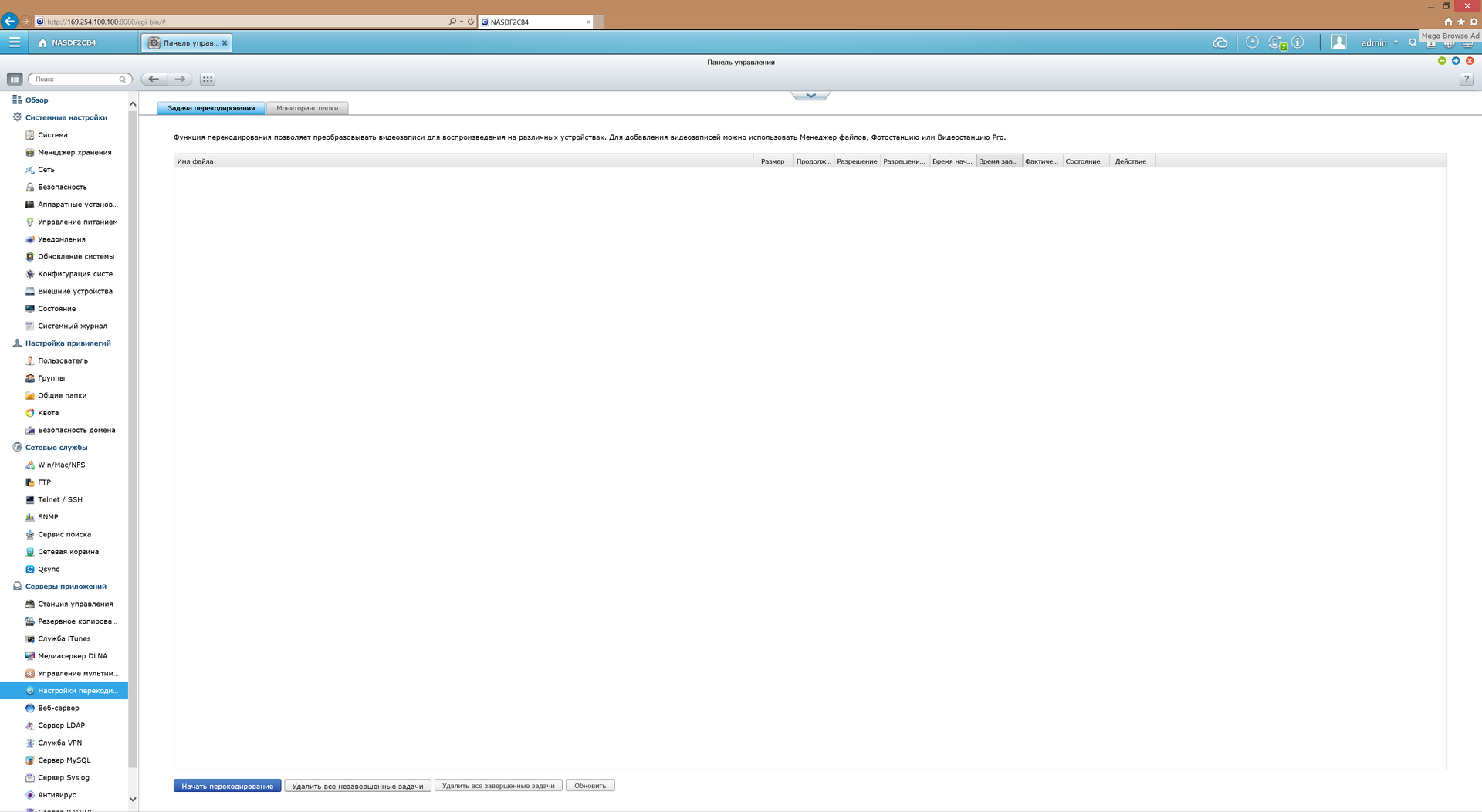

Сетевое хранилище поддерживает функцию транскодирования видео. Можно настроить задания и выставить их в очередь.

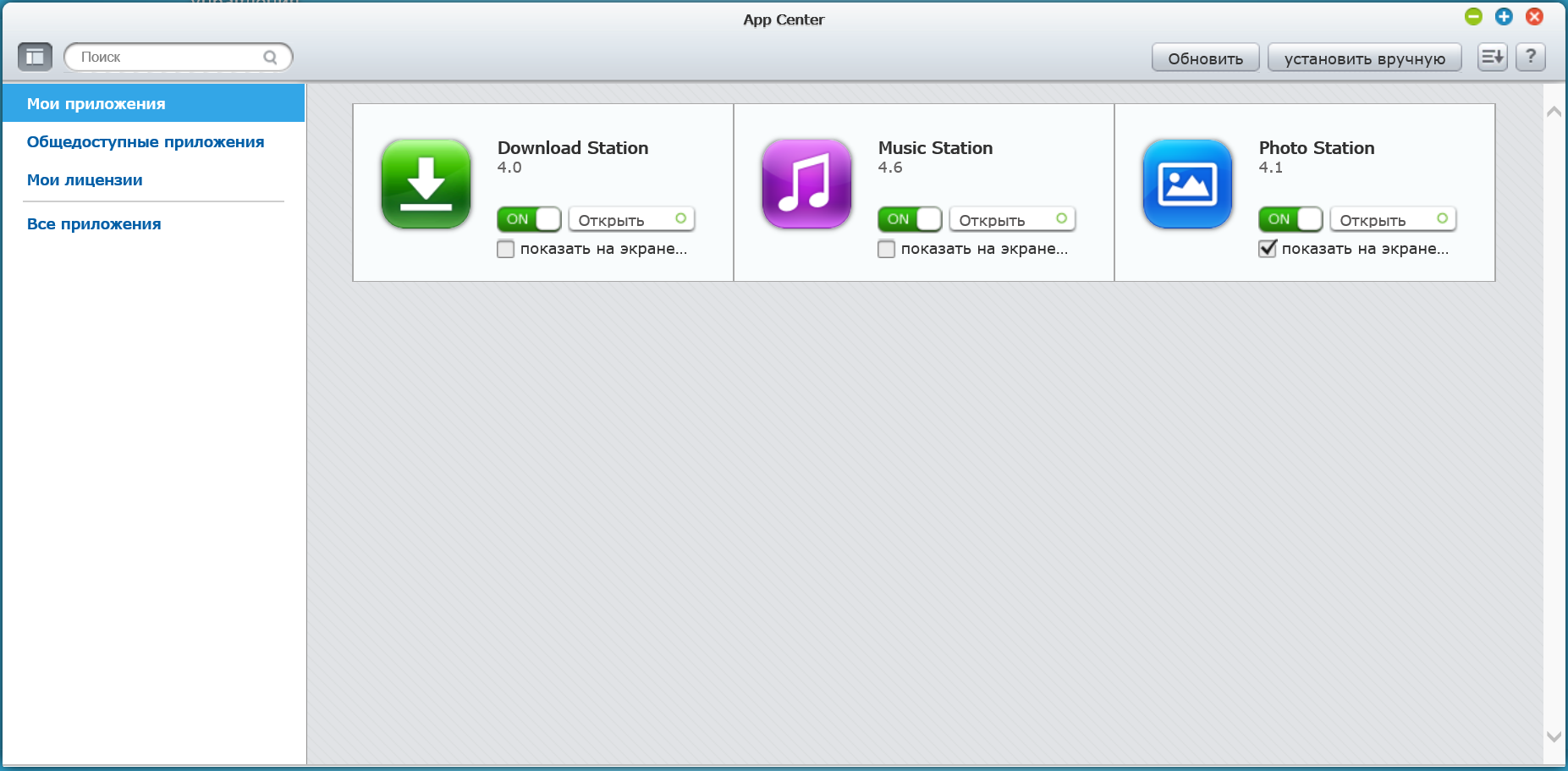

Однако возможности QTS, да и сетевого хранилища можно увеличить при помощи установки дополнительных приложений. На данный момент реализована поддержка более сотни приложений. Их можно скачать как через App Center, так и вручную. Стоит отдельно рассказать про два абсолютно новых модуля: Notes Station и Signage Station. Как нетрудно догадаться, первое приложение позволяет создавать заметки, составлять задания и вести календарь. Система позволяет организовать общий доступ к данным, поэтому ее можно использовать совместно — например, в качестве альтернативы Basecamp или онлайн-сервисов Google.

Signage Station — это транслятор приготовленных заранее презентаций. Показ ведется через Интернет-браузер или при помощи мобильной утилиты iArtist Lite.

Работа с мультимедиа и документами, социальные сети, облачные сервисы (Google Drive, Dropbox и другие), торрент-клиенты, а также профессиональные приложения — все это есть в App Center.

В общем, функциональность микропрограммы QTS 4.1 находится на высоте. А потому сетевое хранилище QNAP — это не только «копилка» данных, но и полноценный мультимедийный комбайн. Также за время тестирования у меня не возникло вопросов к стабильности работы веб-интерфейса, да и всей системы в целом.

Производительность

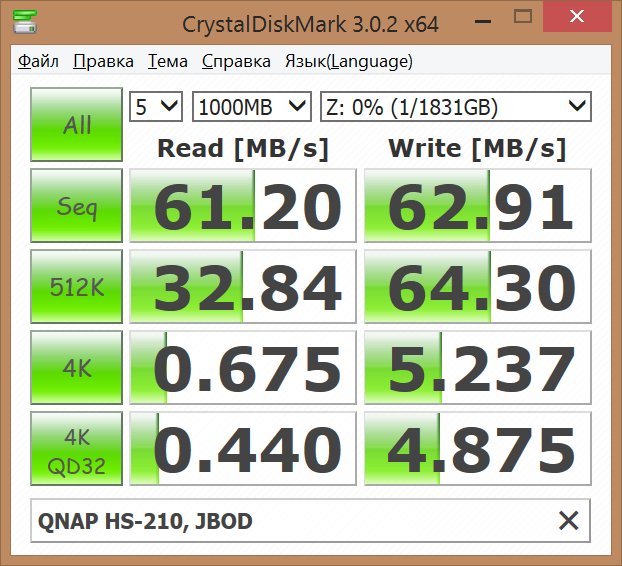

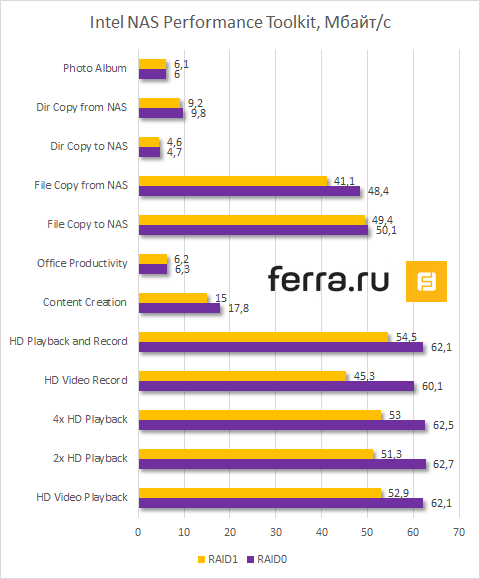

Для тестирования уровня производительности HS-210 мы использовали два жестких диска WD RED WD10EFRX.

Возможности «старичка» Marvell Armada 300 хорошо известны. Этот чип уже долгое время используется в недорогих NAS. А потому результаты, которые были зафиксированы бенчмарками Intel NASPT и CrystalDiskMark, тяжело назвать сенсационными. Утилиты зафиксировали максимальный показатель 63 Мбайт/с как для чтения, так и для записи. Результаты далеко не рекордные, но для домашнего использования такого уровня быстродействия будет вполне достаточно. Например, с воспроизведением тяжеловесных mkv-рипов NAS справился без особых проблем. В QNAP даже пробуют постепенно интегрировать игры. Так, вы можете скоротать времечко за культовой Super Mario Bros.

В качестве примера: как известно, существуют вариация этого Marvell, функционирующего со скоростью 2 ГГц. Например, совсем недавно я тестировал WD My Cloud Ex4. Подобный оверклок позволяет выжать из системы дополнительные 15-20 Мбайт/с, но не более.

Хранилище HS-210 поддерживает функцию транскодирования видео. Однако с тяжелейшими BD-рипами Marvell 6282 справляется кое-как. Например, конвертация в формат 480p может занять у системы до нескольких десятков часов. Впрочем, с более легкими форматами NAS справляется гораздо быстрее. Плюс можно выставить очередь транскодирования. А на общее быстродействие операционной системы процесс конвертации практически не действует.

Максимальное энергопотребление HS-210 составило заявленные 13 Вт — 13,3 Вт, если быть более точным. Максимальная температура контроллера Marvell составила ровно 44 градуса Цельсия. А вот жесткие диски прогрелись до 39,5 и 38,9 градусов Цельсия соответственно. Это очень хорошие показатели. Следовательно, за надежность работы системы можно не беспокоиться. На всякий случай отмечу, что мы имеем дело с устройством, оснащенным пассивной системой охлаждения. Это означает, что многое зависит от условий окружающей среды. Во время тестирования температура помещения находилась на отметке 23 градусов по шкале Цельсия.

Вывод

Сетевое хранилище HS-210 действительно имеет презентабельный внешний вид. «Тонкий» форм-фактор позволит установить это устройство в любой уголок комнаты. Герметичность защитит составляющие части, а также сами жесткие диски от пыли. А отсутствие вентиляторов делает работу NAS практически бесшумной. К тому же сетевой накопитель работает абсолютно стабильно.

При всем при этом за счет микропрограммы QTS 4.1 перед вами полноценный NAS. Прошивка обладает огромнейшей функциональностью, реализовано множество настроек и приложений. Поэтому HS-210 может с легкостью выступать в роли медиаприставки, облачного хранилища или же серверов различного типа (благо есть поддержка принтеров, IP-камер и прочей внешней периферии). За счет ряда утилит «двести десятый» отлично коммуницирует с мобильными гаджетами. Следовательно, вы можете иметь доступ к своим файлам с любого устройства из любой точки мира.

Вопросы может вызывать только уровень быстродействия HS-210. Все-таки контроллер Marvell 6282 тяжело отнести к передовым интегральным схемам, использующимся в современных NAS. Однако производительности хранилища вполне достаточно для абсолютного большинства домашних задач. Именно для этих целей и была разработана данная модель.

Можно констатировать тот факт, что «эксперимент» с трансформацией внешнего вида у QNAP удался. Мы награждаем модель HS-210 призом «Лучший дизайн».
