4 напильника. Тест нереференсных версий видеокарт NVIDIA GeForce GTX 980 Ti от ASUS, GIGABYTE, Inno3D и Palit

На фоне Radeon R9 Fury X и GeForce GTX TITAN X у GeForce GTX 980 Ti есть очень серьезный козырь. А именно NVIDIA разрешает компаниям-партнерам выпускать нереференсные образцы этой видеокарты. Развитие и внедрение кастомных моделей «фурии» сегодня находится под вопросом, иначе в Сети уже давным-давно появились бы соответствующие новости.  К тому же, как показало наше тестирование, GeForce GTX 980 Ti оказалась быстрее Radeon R9 Fury X. GeForce GTX TITAN X — это вообще другой дивизион, если учесть рекомендованную стоимость устройства в размере 1000 долларов США.

Слово «нереференс», как правило, всегда соотносится с такими понятиями, как «еще быстрее», «еще тише» и «еще холоднее». И производитель всегда старается сделать так, чтобы не только «обскакать» эталонную модель, но и конкурентов. А ведь конкуренция — это двигатель прогресса. Отбросив всю маркетинговую шелуху, я предлагаю определить лучшую версию GeForce GTX 980 Ti среди довольно распространенных в России фирм: ASUS, GIGABYTE, Inno3D и Palit. К тому же китайские и тайваньские инженеры припасли для своих потенциальных покупателей несколько интересных фишек и узнаваемых особенностей.

Технические характеристики и особенности конструкции

Графический процессор GM200 — венец творения архитектуры Maxwell, да и всего 28-нанометрового техпроцесса в частности. В GeForce GTX 980 Ti устанавливается слегка урезанная версия этого чипа, но по факту адаптер практически не уступает GeForce GTX TITAN X в быстродействии. В основе GM200 лежит шесть кластеров GPC и 22 потоковых мультипроцессора. От количества этих модулей зависят и остальные характеристики, а именно 176 текстурных блоков и 96 ROP. Наконец, GeForce GTX 980 Ti может похвастать наличием 6 Гбайт видеопамяти стандарта GDDR5. Я уже не раз акцентировал внимание на том, что в современных играх даже в разрешении WQHD уже может не хватать 4 Гбайт.

Эталонная GeForce GTX 980 Ti использует проверенную временем систему охлаждения турбинного типа. В основе радиатора лежит испарительная камера. Эффективности кулера хватает, чтобы при уровне шума порядка 42 дБ удерживать температуру графического процессора в пределах 85-87 градусов Цельсия при максимально допустимых 93 градусах Цельсия. Референс NVIDIA выполнен качественно, но за относительно небольшую доплату всегда можно получить более быстрое, но менее горячее и шумное решение. И этой возможностью надо пользоваться.

Более быстрое решение — разогнанное решение. Все четыре видеокарты, попавшие в нашу тестовую лабораторию, могут похвастать увеличенными частотами «камня», некоторые — еще и памяти. Сама GeForce GTX 980 Ti (как и прочие решения на базе архитектуры Maxwell) имеет отличный оверклокерский потенциал. Поэтому и партнеры NVIDIA не побоялись прилично подразогнать свои творения. Лучше всех с фабричным разгоном обстоит дело у кастомной версии от ASUS: чип «ускорен» на целых 216 МГц. Плюс оверклоку подверглась и память. Подобные манипуляции только в лучшую сторону скажутся на производительности устройства. Интересно, что у остальных трех адаптеров чип работает на одинаковой частоте 1152 МГц. Видимо, чипы, доставляемые производителям видеокарт, отгружаются по определенному алгоритму, согласованному с NVIDIA.

ASUS STRIX GeForce GTX 980 Ti

Линейка видеокарт STRIX появилась относительно недавно. Первой кастомной версией стала вариация GeForce GTX 780. Но просуществовала она недолго. Уже через пару месяцев NVIDIA представила видеокарты GeForce GTX 980 и GeForce GTX 970. Главная фишка STRIX — это бесшумная работа и эффективное охлаждение. Девиз серии — 0 dB gaming — как бы обязывает.

Выход новых видеокарт AMD и NVIDIA поспособствовал тому, что ASUS представила третье поколение системы охлаждения DirectCU — еще массивнее, еще «вентиляторнее»! Постоянные посетители нашего портала уже могли познакомиться с возможностями этого кулера, изучив обзор Radeon R9 390. В новой версии системы охлаждения за отвод тепла отвечают сразу три «карлсона».

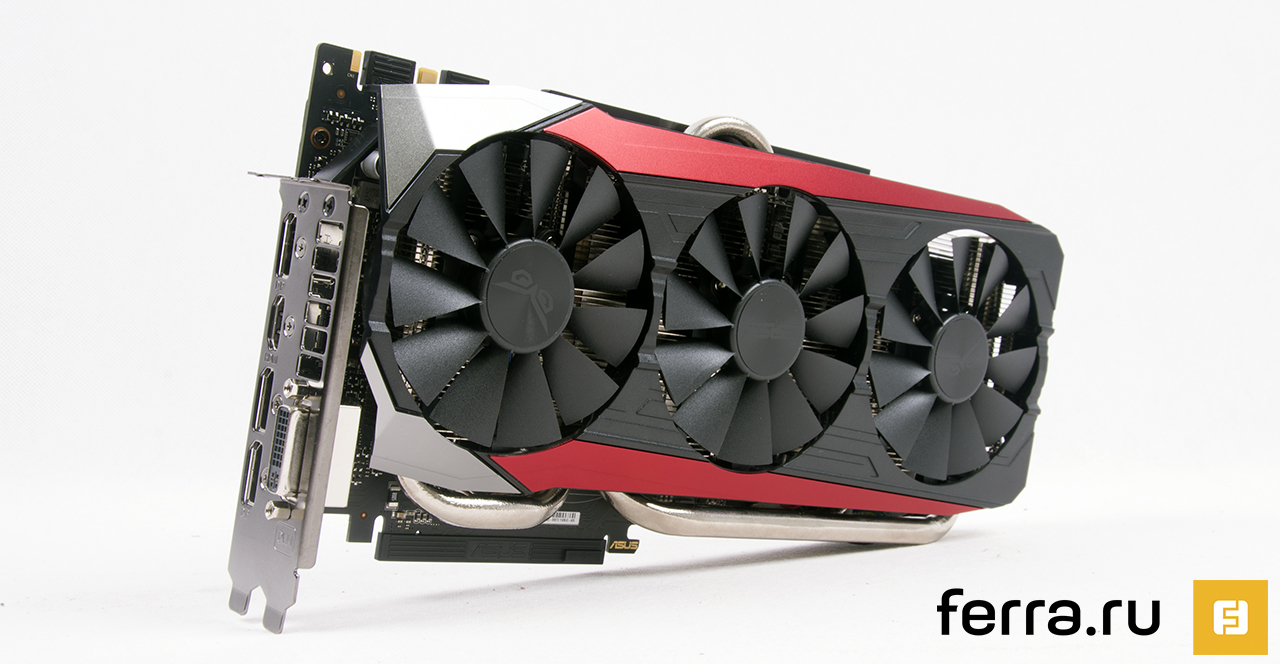

В итоге видеокарта получилась весьма массивной. Система охлаждения DirectCU 3 заметно увеличила и длину, и высоту устройства.

Оборотная сторона видеокарты дополнительно прикрыта металлическим бекплейтом. Для выводов со стороны графического процессора предусмотрено наличие небольшого окошка. Плюс дополнительную жесткость чипу придает специальная крестовина.

Пусть плата и получилась большой, но самое главное, что она занимает всего два слота. Надпись STRIX и стилизованный логотип совы пульсируют во время работы устройства.

К 3D-ускорителю необходимо подключить два 8-пиновых коннектора от блока питания.

Набор видеовыходов у STRIX GeForce GTX 980 Ti стандартный: три DisplayPort и по одному DVI и HDMI.

Само название кулера — DirectCU 3 — подразумевает использование технологии прямого контакта. В основе радиатора лежит сразу пять медных никелированных теплотрубок. Две из них диаметром 10 мм. GM200 — большой чип, но даже он соприкасается всего с тремя теплотрубками. В итоге возможности кулера, на мой взгляд, раскрываются не на все 100%. Также DirectCU 3 активно охлаждает и подсистему питания. Для этого к радиатору приварена дополнительная медная подошва.

Печатная плата STRIX GeForce GTX 980 Ti мало похожа на эталонную. Используется заметно более габаритная PCB. Да и сопутствующих элементов здесь намного больше. Так, подсистема питания референса может похвастать наличием всего шести фаз. У STRIX-версии их сразу 12. Еще две фазы предназначены для питания разогнанной памяти и еще одна — для PLL.

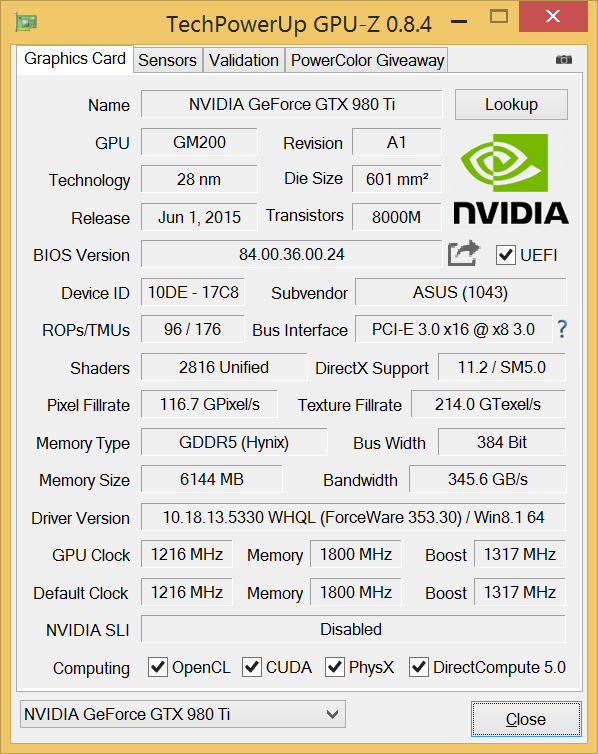

Напомню, что чип STRIX GeForce GTX 980 Ti разогнан с 1000 МГц до 1216 МГц, то есть на 21,6%. Приличный оверклок. А ведь у всех GeForce GTX 980 Ti есть режим Boost, дополнительно в автоматическом режиме увеличивающий частоту «камня». Память тоже разогнана — до 1800 МГц.

Во время работы крыльчатки видеокарты раскручиваются до 1600-1800 об/мин в зависимости от нагрузки. Это приблизительно 40-50% от максимально возможной частоты вращения. Вентиляторы начинают раскручиваться только в те моменты, когда температура графического процессора достигает отметки 60 градусов Цельсия.

GIGABYTE GeForce GTX 980 Ti G1 Gaming SOC

Двигаемся дальше. Уже приличное время в топовых видеокартах GIGABYTE используется система охлаждения WINDFORCE 3X. По словам производителя, она способна отвести 600 Вт тепла. Напомню, что максимальный уровень потребляемой энергии GeForce GTX 980 Ti составляет 250 Вт. Перекочевал этот кулер и на GeForce GTX 980 Ti, но внешне немного видоизменился.

Активными элементами охлаждения WINDFORCE 3X служат три 77-мм вентилятора. Каждый «карлсон» насчитывает по 11 лопастей. Специальные засечки и наличие дополнительного «плавника», по словам производителя, позволяют уменьшить турбулентность нагнетаемого воздушного потока, а заодно и увеличить его объем на 23%.

Оборотная сторона видеокарты оснащена металлическим бекплейтом. На фотографии ниже отчетливо видно, насколько кулер удлиняет видеокарту. Так, длина GeForce GTX 980 Ti G1 Gaming SOC составляет 297 мм. Это на 30 мм больше, чем у эталонной модели.

Карта занимает всего два слота расширения. Это очевидный плюс устройства. Для нормального питания к нему необходимо подключить два 8-пиновых коннектора. Здесь же, на боковой стороне, расположены индикаторы. GeForce GTX 980 Ti G1 Gaming SOC, как и большинство других решений на базе архитектуры Maxwell, способна работать в пассивном режиме без нагрузки. В такие моменты на торце видеокарты горят надписи Silent и Stop. Когда нагрузка на адаптер увеличивается и активируется работа встроенных крыльчаток, то логотип WINDFORCE начинает светиться различными цветами, задать которые можно при помощи утилиты Gigabyte OC Guru II.

«Кастомизировать, так во всем!» — решили инженеры GIGABYTE и оснастили I/O-панель вторым выходом DVI. Правда, при таком наборе портов пришлось полностью отказаться от решетки воздуховода. Но для подобного типа систем охлаждения это далеко не критичный момент.

Печатная плата GeForce GTX 980 Ti G1 Gaming SOC очень сильно напоминает референс. Все потому, что используются те же компоненты. Но их заметно больше. Так, для питания графического процессора отведено сразу восемь фаз вместо номинальных шести.

Про вентиляторы поговорили. Всю тепловую энергию вбирает в себя массивный радиатор, в основе которого лежат сразу шесть медных теплотрубок. Для чипа и памяти предусмотрено огромное основание. У драйверов VRM есть своя медная никелированная подошва. Теплотрубки у WINDFORCE 3X — композитные. Медный слой оснащен дополнительными капиллярами, увеличивающими скорость теплообмена.

Как я уже говорил, GeForce GTX 980 Ti G1 Gaming SOC в простое работает в пассивном режиме. Под нагрузкой вентиляторы начинают раскручиваться только при достижении 60 градусов Цельсия. Если верить показателям MSI Afterburner, то при максимальной нагрузке «карлсоны» раскрутились до 1900 об/мин. В таком режиме работы максимальная температура чипа составила всего 69 градусов Цельсия.

Inno3D iChill GeForce GTX 980 Ti X4 Ultra

С Ultra-версией видеокарты от Inno3D я впервые познакомился, протестировав кастомную вариацию GeForce GTX 960. В этом графическом адаптере используется еще более навороченная система охлаждения HerculeZ X4 Air Boss. Видеокарта оснащена сразу четырьмя вентиляторами! Да, iChill GeForce GTX 980 Ti X4 Ultra — это определенно самый экстравагантный участник сегодняшнего тестирования.

Кулер заметно увеличивает и высоту (115 мм), и длину (300 мм) устройства. Оборотная сторона видеокарты дополнительно оснащена металлическим бекплейтом.

Видеокарта занимает три слота расширения. Так что для построения массива из нескольких GeForce GTX 980 Ti она не совсем подходит. Сверху на радиатор установлен четвертый вентилятор. О его роли в охлаждении элементов iChill GeForce GTX 980 Ti X4 Ultra будет рассказано далее. Устройство оснащено подсветкой, которой можно управлять при помощи тумблера, расположенного рядом с маленьким четвертым вентилятором. Есть три режима работы: вкл/выкл и затухание.

Есть у iChill GeForce GTX 980 Ti X4 Ultra и своеобразная пасхалочка. В кожухе системы охлаждения спрятан шестигранник, при помощи которого снимаются вентиляторы для последующей чистки.

I/O-панель у iChill GeForce GTX 980 Ti X4 Ultra стандартная.

Инженеры компании Inno3D решили не придумывать велосипед и использовали эталонную печатную плату. При этом на 152 МГц разогнан графический процессор и на 50 (200) МГц — память. В конструкции используются 12 чипов SK Hynix H5GQ4H24MFR-R2C — как и у других участников сегодняшнего тестирования.

В основе системы охлаждения, помимо четырех вентиляторов, лежит габаритный радиатор с пятью медными теплотрубками. Чипы памяти дополнительно охлаждаются небольшой металлической рамкой. А вот за отвод тепла от подсистемы питания отвечает небольшой радиатор с Г-образной теплотрубкой. Для его охлаждения и необходим четвертый вентилятор.

Какие-либо дополнительные комментарии излишни: 60 градусов Цельсия при максимальной нагрузке для 250-ваттной видеокарты — это просто космос! При этом вентиляторы iChill GeForce GTX 980 Ti X4 Ultra раскрутились всего до 1300 об/мин. Правда, периодически наблюдались резкие, но кратковременные скачки до 2600 об/мин.

Palit GeForce GTX 980 Ti Super JetStream

На фоне только что рассмотренных видеокарт GeForce GTX 980 Ti Super JetStream от Palit выглядит как-то скромно. А все потому, что в системе охлаждения этого устройства применяется всего два вентилятора. Дожили! Однако, как известно, не в количестве дело. Каждый «карлсон» имеет по 15 лопастей, следовательно, способен развить большой воздушный поток. Вентиляторы у Palit традиционно вращаются в разные стороны. Они сделаны из полупрозрачного пластика. Так красивее работает интегрированная в кожух кулера подсветка.

Palit GeForce GTX 980 Ti Super JetStream тоже может похвастать наличием защитной пластины на оборотной стороне печатной платы.

Опять же традиционно видеокарты серии JetStream занимают 2,5 слота расширения. К устройству требуется подключить один 6-пиновый и один 8-пиновый коннекторы питания.

Что касается видеовыходов, то здесь все стандартно: три DisplayPort и по одному HDMI и DVI.

Сперва может показаться, что печатная плата GeForce GTX 980 Ti Super JetStream выполнена по референсному дизайну. На самом деле она даже несколько упрощена.

Радиатор состоит из пяти теплотрубок. С кулером соприкасается не только графический процессор, но и чипы памяти с элементами питания.

Эффективность охлаждения GPU у GeForce GTX 980 Ti Super JetStream высокая. Графический процессор прогрелся всего до 70 градусов Цельсия. При этом вентиляторы раскрутились всего до 1000 об/мин. Следовательно, мы вправе ожидать и тихой работы от этой карты. «Ветродуи» активируют свою работу только в моменты, когда температура чипа достигает 60 градусов Цельсия.

Тестирование

Тестирование видеокарт производилось по стандартной схеме. Методика более-менее обкатана, поэтому у нас есть возможность сравнить сразу несколько адаптеров друг с другом.

Измерение температур видеокарт производилось при помощи профессионального тепловизора Fluke Ti400. Выражаем благодарность компании Fluke за предоставленное устройство, а также содействие в совершенствовании тестовой лаборатории.

Тестовый стенд:

Процессор: Intel Core i5-4670K @4,5 ГГц

Процессорный кулер: Corsair H75

Материнская плата: ASUS Z97-DELUXE

Накопитель: OCZ Vertex 3, 360 Гбайт

Оперативная память: DDR3-2133, 2x 8 Гбайт

Блок питания: LEPA G1600, 1600 Вт

Периферия: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU

Операционная система: Windows 8.1 х64

С подробным тестированием GeForce GTX 980 Ti вы можете ознакомиться, перейдя вот по этой ссылке. В рамках этого материала поставлена цель определить разницу в быстродействии между всеми четырьмя графическими адаптерами. Для этого я взял три популярные компьютерные игры: GTA V, «Ведьмак 3: Дикая охота» и Assassin’s Creed Unity. Все устройства тестировались в двух режимах: с номинальными настройками и после разгона до стабильных частот. Отмечу, что в этом плане очень приятно удивил третий «Ведьмак». Любой малейший переразгон приводил к моментальной нестабильной работе. Если будет разгонять видеокарты и тестировать их — возьмите на заметку. Для разгона по чипу и памяти использовалась программа MSI Afterburner. Дополнительных манипуляций с видеокартами не производилось.

Моделям от ASUS, Inno3D и Palit софтина позволила выставить параметр Power Limit в размере 111%, для GIGABYTE — 130%. Возможно, именно из-за этого GeForce GTX 980 Ti G1 Gaming SOC продемонстрировала лучший результат: +140 МГц по чипу и +355 (1420) МГц по памяти. Неплохая прибавка, если учесть, что референс работает на еще заметно более низких частотах.

Все четыре адаптера взяли 8000+ МГц по памяти. Все-таки в устройствах применяются одни и те же чипы от SK Hynix.

Разница между референсом и разогнанной кастомной версией видна невооруженным взглядом. У трех из четырех адаптеров графический чип функционирует со скоростью 1152 МГц. С таким оверклоком в разрешении Full HD эталонная GeForce GTX 980 Ti уступает на 7,8% в GTA V, на 10% в «Ведьмак 3: Дикая охота» и на 9% в Assassin’s Creed: Unity. Но мы же дополнительно разогнали видеокарты! Так, оверклокнутая GeForce GTX 980 Ti G1 Gaming SOC оторвалась от референса на 19,5% в GTA V, на 20,5% в «Ведьмак 3: Дикая охота» и на 20,8% в Assassin’s Creed: Unity. Отсюда и промежуточный итог: разгон — добро.

Логично, что такие же результаты наблюдаются и в других разрешениях. Вместе с увеличением частоты чипа и памяти растет и средний FPS. В итоге видеокарты расположились согласно их заявленным характеристикам. В номинальном режиме быстрее всех оказалась ASUS STRIX GeForce GTX 980 Ti, после разгона — GIGABYTE GeForce GTX 980 Ti G1 Gaming SOC.

Я специально добавил в эти графики результаты тестирования Radeon R9 Fury X, чтобы показать преимущества моделей, обладающих хорошим разгонным потенциалом. Видеокарта AMD, к сожалению, похвастать дюжими оверклокерскими способностями не может. В итоге разница между ней и кастомизированными версиями GeForce GTX 980 Ti увеличилась.

Самой эффективной видеокартой в плане охлаждения графического процессора оказалась нереференсная версия от Inno3D. Повторюсь, 60 градусов Цельсия для такого устройства — это просто фантастика! В отстающие записался адаптер от ASUS — он лишь немногим опережает референс.

Интересно, что самой тихой оказалась видеокарта Palit. Но здесь итог вполне закономерен, ведь система охлаждения имеет два вентилятора, которые при максимальной нагрузке раскручиваются всего до 1000 об/мин. Опять же худший показатель вновь у ASUS STRIX GeForce GTX 980 Ti.

Достаточно шумной оказалась и GIGABYTE GeForce GTX 980 Ti G1 Gaming SOC. При максимальной нагрузке шумомер зафиксировал 41,4 дБ. Однако во время тестирования официальные представители компании предоставили мне новую версию BIOS. После перепрошивки устройство стало работать заметно тише.

К сожалению, у всех четырех графических адаптеров свистят дроссели. Если у STRIX GeForce GTX 980 Ti и GeForce GTX 980 Ti G1 Gaming SOC подобное «песнопение» еще не так сильно раздражает, то у моделей от Inno3D и Palit присутствует ярко выраженный, неприятный писк.

По факту же ни одну из видеокарт нельзя назвать шумной. Зафиксированные 41 дБ, издаваемые ASUS STRIX GeForce GTX 980 Ti, слышно, но (субъективно) это вполне комфортный показатель.

Высокая температура графического процессора STRIX GeForce GTX 980 Ti косвенно подтверждается сильным нагревом видеокарты. Так, чип со стороны контактов прогрелся до 87 градусов Цельсия — это самая горячая область на устройстве. А вот подсистема питания охлаждается эффективно.

По совокупности показателей GeForce GTX 980 Ti G1 Gaming SOC — самая холодная видеокарта. Подсистема питания адаптера также не прогрелась даже до 80 градусов Цельсия. Плюс эффективно удерживает тепло и металлический кожух.

От подсистемы питания iChill GeForce GTX 980 Ti X4 Ultra тепло отводится не так хорошо, как от графического процессора. Впрочем, показатель в размере 85 градусов Цельсия для современных видеокарт тяжело назвать критичным.

Все в порядке и у GeForce GTX 980 Ti Super JetStream. Температуры в области подсистемы питания и GPU высокие, но не критичные.

В заключение

NVIDIA GeForce GTX 980 Ti — это самое настоящее дитя конкуренции. Не появись на горизонте AMD Radeon R9 Fury X, то, возможно, NVIDIA не выпустила бы так быстро сей 3D-ускоритель. Либо он обзавелся бы совершенно иным ценником. А так «зеленые» сыграли на опережение и презентовали графический адаптер, превосходящий своего главного конкурента при одинаковой стоимости. В результате от появления конкуренции выигрывает и сам покупатель. Во-первых, у него появился выбор. Во-вторых, при рекомендованной стоимости в 650 долларов США пользователь получается практически идентичный уровень производительности с GeForce GTX TITAN X, но сэкономив при этом ни много ни мало 350 долларов США.

Как показывает наше тестирование, GeForce GTX 980 Ti — идеальное решение для гейминга в WQHD. На сегодняшний день не существует игры, которая не пошла бы на максимальных настройках качества графики в этом разрешении. При определенных условиях весьма неплохо адаптер проявляет себя и в Ultra HD.

Нереференсные модели GeForce GTX 980 Ti, рассмотренные сегодня, стоят дороже. Однако все четыре решения оказались быстрее эталонной карты, но в то же время холоднее и тише. На мой взгляд, это разумная переплата. Графический процессор GM200 обладает хорошим потенциалом, а прибавка в частоте порядка 200 МГц позволяет увеличить производительность в играх на 10-20% в зависимости от конкретного приложения и паттерна использования. Очень хороший прирост, который при определенных обстоятельствах можно увеличить еще.

Нешуточная конкуренция наблюдается и между самими производителями видеокарт. Все рассмотренные сегодня нереференсные модели GeForce GTX 980 Ti стараются завлечь потенциального покупателя оригинальными, но эффективными системами охлаждения и заводским оверклоком. Что касается второго пункта, то наиболее ярко выступила модель от ASUS. Графический процессор этой видеокарты прилично разогнан уже на заводе. В итоге в играх STRIX GeForce GTX 980 Ti оказалась быстрее всех. Однако есть и негативные моменты. А именно среди всех четырех протестированных видеокарт именно кастомная модификация ASUS оказалась самой шумной и самой горячей. Эти обстоятельства идут как-то в разрез с девизом STRIX-серии — 0 dB gaming. Что касается охлаждения, то, видимо, большие теплотрубки не совсем эффективно отводят тепло от графического процессора.

Модель GeForce GTX 980 Ti G1 Gaming SOC от GIGABYTE, по мнению редакции, оказалась самой сбалансированной. Система охлаждения WINDFORCE 3X эффективно охлаждает и GPU, и чипы памяти, и подсистему питания. При этом после перепрошивки BIOS видеокарта стала работать очень тихо. К тому же у GeForce GTX 980 Ti G1 Gaming SOC оказался самый высокий разгонный потенциал. В итоге после небольших манипуляций с утилитой MSI Afterburner этот адаптер сумел опередить всех.

Видеокарта iChill GeForce GTX 980 Ti X4 Ultra имеет в своем арсенале уберкулер от компании ARCTIC. Температура GPU не превысила отметки 60 градусов Цельсия, а ведь максимальное энергопотребление адаптера составляет приличные 250 Вт. На этом фоне несколько странно выглядит, что в Inno3D так слабо разогнали «камень» на фабрике. Запас прочности приличный. Так, у китайской компании была возможность выпустить одну из самых быстрых версий GeForce GTX 980 Ti. При активации всех четырех вентиляторов шумовые показатели у «ультры» средние. Но за счет большого запаса по температуре обороты вентиляторов можно понизить вручную (где-то до 1000-1100 об/мин). В таком случае кулер iChill GeForce GTX 980 Ti X4 Ultra будет работать практически бесшумно. Ложкой дегтя для этого устройства выступает весьма заметный и неприятный писк дросселей. Здесь уже ничего не поделаешь, придется мириться.

Модель Palit GeForce GTX 980 Ti Super JetStream — крепкий середнячок среди протестированных сегодня видеокарт. При эффективном охлаждении графического процессора кулер устройства оказался и самым тихим. Но у этого 3D-ускорителя проявляется та же проблема — заметный свист дросселей во время работы. На этот недостаток вполне можно прикрыть глаза, ведь в среднем GeForce GTX 980 Ti Super JetStream стоит дешевле всех рассмотренных сегодня видеокарт.
