Аристократия духа. Обзор блока питания SeaSonic S12G-750

Из истории известно, что тайваньская компания занимается производством импульсных систем питания с 1980 года, постоянно совершенствуя свои устройства. Производитель впечатляет своими (подчас очень смелыми) технологическими решениями, которые задают темп развития всей индустрии. Мало кто знает, что именно SeaSonic первая применила в своих БП уже привычные нам Active PFC, а также систему интеллектуального управления вентилятором S²FC. В 2009 и 2011 годах тайваньский производитель явил миру блоки питания, сертифицированные согласно стандартам эффективности 80 PLUS Gold и 80 PLUS Platinum соответственно. Имея такой колоссальный опыт за плечами, SeaSonic вправе диктовать свои условия на рынке. Поэтому продукция такого крупного игрока всегда представляет особый интерес для общества энтузиастов.

Технические характеристики и особенности устройства

К нам в тестлаб прибыл старший представитель линейки S12G номинальной мощностью 750 Вт, позиционирующийся компанией как «кормушка» для геймерских конфигураций. Стоит отметить, что результаты тестирования нас особо не удивили, так как продукция SeaSonic традиционно имеет высокие потребительские характеристики. Однако кое-что нас все-таки смутило, но об этом мы расскажем в заключительной части статьи.

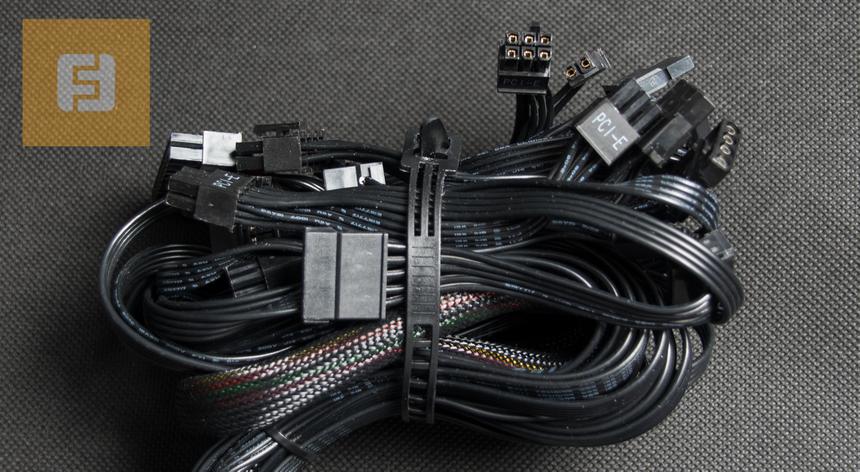

Модель S12G-750 является немодульным решением. На наш взгляд, для «золотого» блока питания это несолидно. Даже если учесть, что БП будет обслуживать питанием конфигурацию с двумя видеокартами, с топовой оверклокерской материнской платой с двумя дополнительными разъемами дополнительного питания CPU, с парой RAID-массивов и обилием периферии, то все равно часть «хвоста» останется незадействованной.

Однако в оправдание производителю хотелось бы напомнить читателю этого обзора, что все высоконагруженные коннекторы имеют золотое напыление. Маркетинговый шаг? Отнюдь нет! Золото имеет более высокий показатель коэффициента проводимости, а из начального курса физики мы знаем, что это ведет к уменьшению потерь на переходе коннектор-разъем.

Как видно из табличных данных, S12G-750 имеет небольшие размеры, а если учесть длину кабелей, то он подойдет даже для некоторых корпусов типоразмера Full-tower с нижним расположением блока питания. Во всяком случае, проблем с совместимостью по стандарту ATX возникнуть не должно.

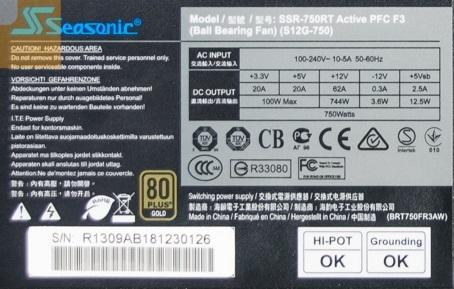

Устройство соответствует сертификату 80 PLUS Gold, то есть его КПД находится в пределах 88-92% в зависимости от нагрузки. Как и подавляющее большинство современных блоков питания, «кормушка» оснащена цепью активного корректора мощности и подходит для использования в сетях с широким диапазоном питающих напряжений.

Что же касается распределения мощности по каналам, 744 Вт по шине +12V — отличный результат, хотя и характерный для DC-DC-архитектур. На сдвоенную шину +3,3V и +5V отводится 100 Вт электроэнергии, а вот «дежурка» довольствуется вполне достойным показателем 12,5 Вт.

Еще один немаловажный аспект, на который следует обратить внимание, — это плоский профиль кабелей, также компенсирующий «немодульность» БП. При должном опыте можно спрятать лишние провода за материнской платой, улучшив конвекцию воздуха внутри корпуса.

Комплектация и внешний вид

Упаковка имеет небольшие размеры, выполнена из прессованного картона. Ее внешний вид, несмотря на свою простоту, притягивает взгляд. Градиентная окраска смотрится очень привлекательно, причем производитель не стал портить фронтальную часть упаковки россыпью логотипов и отличительных особенностей.

Внутри коробки аккуратно упакован непосредственно сам блок питания, набор хромированных винтов для монтажа, пластиковые стяжки и хомуты типа «липучка» для укладки кабелей, краткая инструкция по эксплуатации, сетевой кабель и стилизованная наклейка.

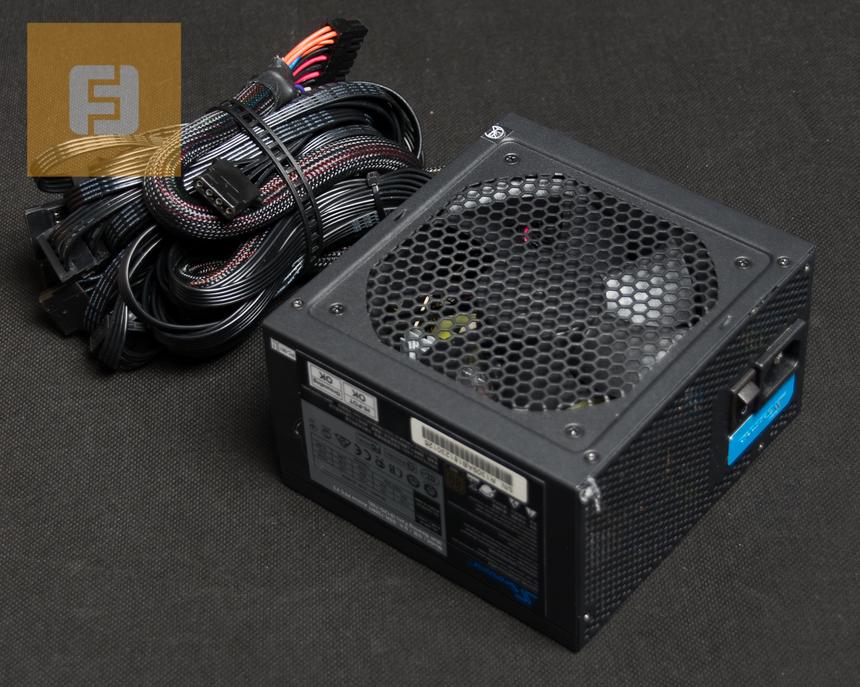

SeaSonic S12G-750 имеет черную матовую поверхность, логотипы расположены сбоку и со стороны выхода кабелей вторичных напряжений.

Вентилятор закреплен под перфорированной решеткой в виде пчелиных сот, что, на наш взгляд, не является лучшим решением, так как классический «гриль» все же эффективнее с точки зрения охлаждения и акустических характеристик. Хотя производитель утверждает обратное.

Со стороны подключения питания 220 В также имеется обширная перфорация. Решение стандартное, смотрится обыденно.

Таблица с приведением технических характеристик находится с краю, а не на нижней крышке. Если учесть, что в основном БП устанавливается вентилятором вниз, то такой подход избавляет пользователей-эстетов от необходимости чем-то прикрывать «неугодную» наклейку.

Внутреннее устройство

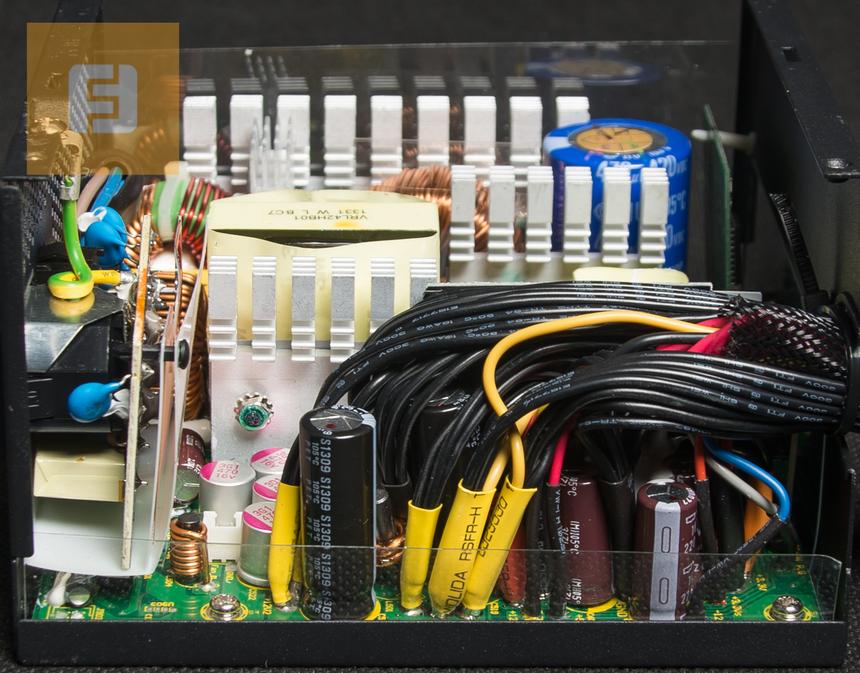

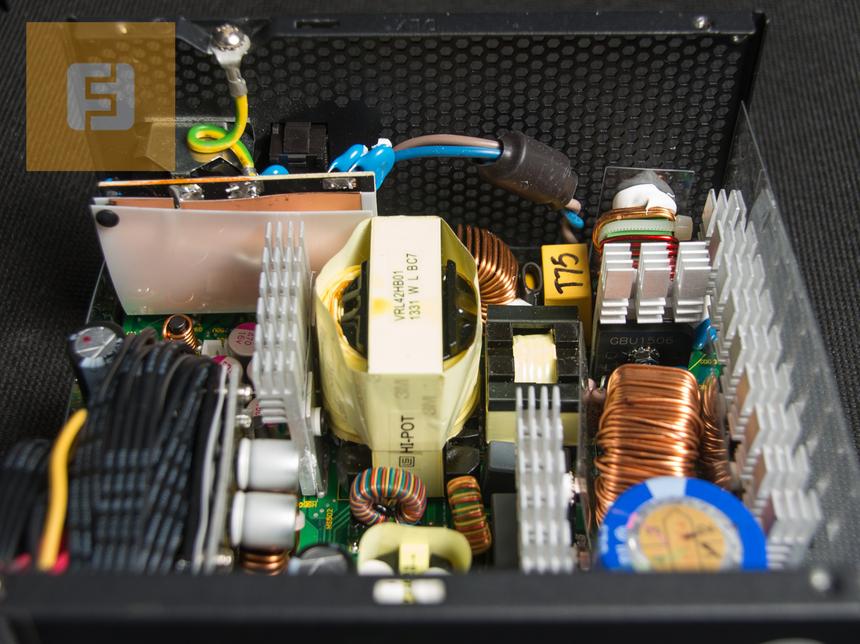

Как обычно, знакомство с внутренним устройством мы начинаем с EMI-фильтра. Сетевой фильтр состоит из одного X- и четырех Y-конденсаторов, а также дросселя для подавления помех. На провода, идущие от сетевого фильтра до печатной платы, надет ферритовый шумоподавляющий цилиндр. На входе расположен суппрессор, защищающий первичную цепь от перенапряжений. Далее идет фильтр APFC, включающий в себя два дросселя, один X- и два Y-конденсатора.

Для выпрямления первичного напряжения используется диодный мост GBU1506 с максимальным прямым током 15 А. Он закреплен на отдельном радиаторе во избежание взаимного теплового влияния с остальными компонентами БП. Для дуэта силовых транзисторов APFC и диода Шоттки также отведен отдельный радиатор с вертикально-горизонтальной гребенкой для лучшего охлаждения. Тут же находятся дроссель и накопительный конденсатор APFC от Hitachi с рабочими параметрами 470 мкФ (420 В). За работу корректора мощности отвечает микросхема ICE3PCS01G.

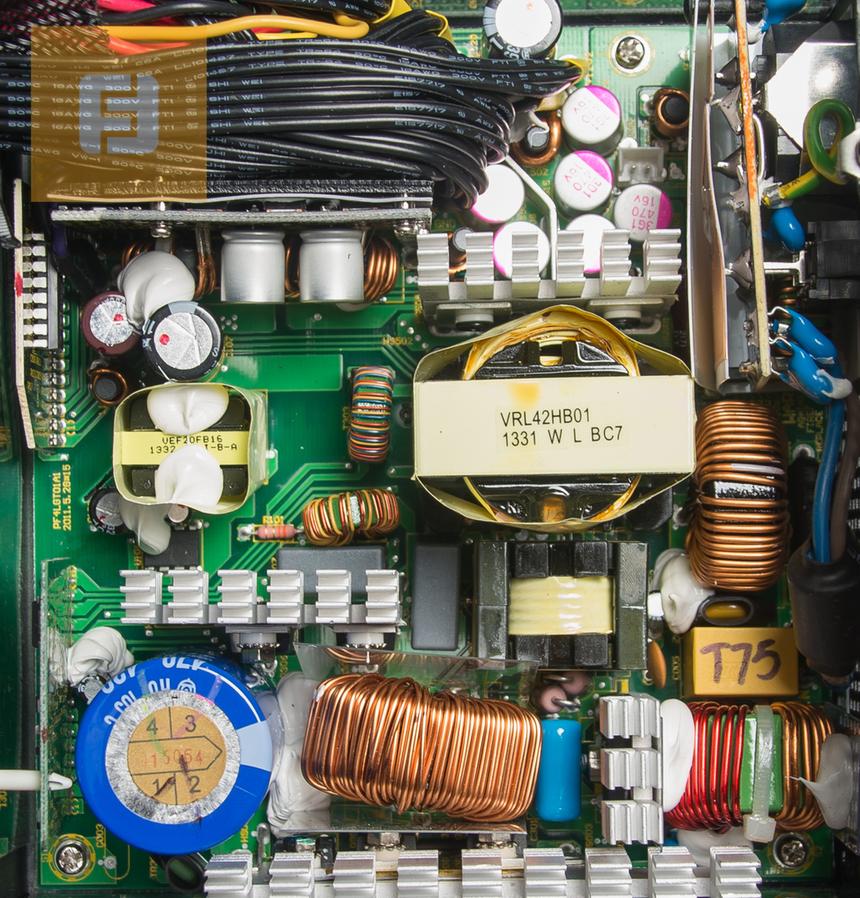

Главный преобразователь имеет структуру классического полумоста с LLC-резонатором. Переключением силовых транзисторов занимается достаточно популярный ШИМ-контроллер ICE2HS01G. Комбо-модуль PWM/APFC расположен на дочерней плате, перпендикулярно припаянной к основной плате. Находясь с краю, он тем самым избегает дополнительного нагрева от силовых элементов. Рядом с модулем расположена цепь формирования дежурного напряжения, состоящая из микросхемы-драйвера, импульсного трансформатора и фильтрующих компонентов.

Выходное напряжение переменного тока с главного трансформатора преобразуется в постоянное синхронным выпрямителем на полевых транзисторах, образующего шину +12V, уже от которой непосредственно формируются +3,3V и +5V. За это отвечает ШИМ-микросхема APW7159, управляющая работой MOSFET-транзисторов. Модуль +3,3V и +5V расположен на отдельной плате, а силовые элементы DC-DC преобразователя оснащены радиатором для лучшего охлаждения. Рядом находится модуль защиты, реализованный на распространенном супервизоре PS223, который обеспечивает полный набор превентивных функций OVP, UVP, OPP, SCP, OCP и OTP.

Фильтрующие конденсаторы вторичных напряжений произведены такими широко известными производителями как Enesol, United Chemi-Con и Rubycon, с которыми SeaSonic сотрудничает уже достаточно давно. Провода надежно уложены и защищены от перетирания пластиковой втулкой, термоусадочные трубки разного цвета указывают принадлежность проводников к той или иной линии питания.

В качестве вентилятора системы охлаждения используется стандартный 120-мм «карлсон» AD1212HB-A70GL от китайского производителя ADDA. Максимальный уровень шума по паспорту составляет 42 дБ при воздушном потоке 75 CFM. Обороты вентилятора варьируются в широком диапазоне в зависимости от температуры внутренних компонентов и могут достигать 2200 об/мин.

Монтаж компонентов проведен на высшем уровне с использованием высококачественного припоя. Разводка также заслуживает похвалы, поскольку инженерам удалось в ограниченном пространстве печатной платы грамотно расположить элементы, нивелируя их взаимное влияние друг на друга.

Результаты тестирования

Для тестирования мы использовали нагрузочный блок D-RAM DBS-2200 мощностью 850 Вт.

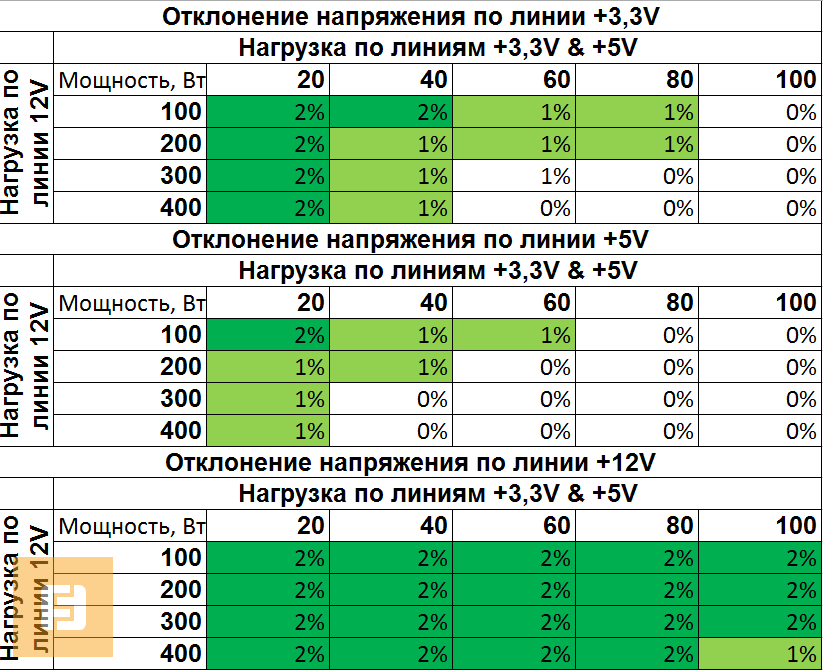

Обратимся к таблице кросс-нагрузочных характеристик для оценки качества преобразователей по линиям +3,3V, +5V и +12V. Наглядно видно, что самая стабильная шина — +5V. На низких нагрузках напряжение на ней падает до 4,91 В, что не превышает 2% от номинала. По линия +3,3V также были зарегистрированы очень хорошие результаты. Так, при высоких нагрузках отклонения практически не наблюдается. Менее «точной» оказалась линия +12V. Отклонение напряжения на ней практически на всем диапазоне нагрузок составило 2% с максимальным показателем 12,25 В. Однако для блока питания мощностью 750 Вт такие результаты свидетельствуют о высочайшем качестве применяемой элементной базы.

Перейдем к тестированию системы охлаждения. Сразу же хотим отметить, что ничего выдающегося мы от нее не ждали, так как применяются вполне стандартные и недорогие компоненты. Да и перфорация в виде «улья», похоже, сыграла свою отрицательную роль.

Максимальный уровень шума составил 40,2 дБ. Естественно, это не так уж и громко, однако не заметить его затруднительно.

Максимальные температуры внутри корпуса и главного трансформатора составили 45 и 75 градусов Цельсия, соответственно. Учитывая высокий класс изоляции трансформатора, такой нагрев абсолютно безвреден для его обмоток.

Аналоги

Corsair RM850

Несмотря на то, что Corsair RM850 мощнее SeaSonic S12G-750 на 100 Вт, это вовсе не означает, что оба блока питания представляют разные «весовые» категории. Напротив, обе «кормушки» являются основой в топ-сегменте игровых ПК. А вот затем уже идут сверхнагруженные конфигурации мощностью 1 кВт и более.

В одной из последних статей мы уже описали свои впечатления от RM850. Здесь лишь отметим некоторые наиболее важные аспекты. Во-первых, БП полностью модульный и имеет довольно интересный дизайн. Во-вторых, устройство использует активную систему охлаждения с пассивным режимом. Однако даже при работе вентилятора шум едва заметен. И в-третьих, Corsair RM850 имеет очень стабильную шину +12V, тем самым идеально вписываясь в игровые конфигурации с SLI/CrossFire X.

Читайте также: Золотой пьедестал. Обзор трех блоков питания 80 PLUS Gold: Corsair CS650M, Corsair RM850, ENERMAX REVOLUTION XT 530W

Выводы

В первую очередь хотелось бы отметить, что SeaSonic S12G-750 в целом произвел на нас положительное впечатление. Мы в очередной раз находим в решениях от тайваньской компании практически эталон схемотехнических решений. Компонентная база очень качественная, при этом инженеры грамотно подходят к реализации новейших технологий.

Однако пара моментов все же добавила ложку дегтя в бочку меда. Стоимость устройства явно завышена. За 5 500 рублей (европейская цена), на наш взгляд, производителю стоило бы реализовать хотя бы частично модульное исполнение БП. При этом также неплохо было бы доработать систему охлаждения, снизив уровень шума вентилятора. В остальном — однозначно «зачёт»!

Мы можем рекомендовать SeaSonic S12G-750 в качестве основы для игровых конфигураций с одной или двумя топовыми видеокартами с возможностью их разгона. Также большое количество SATA-коннекторов дают возможность реализовать RAID-массив из нескольких накопителей, не забывая при этом о потребностях периферии. Учитывая долговечность «кормушек» SeaSonic, скорее всего, S12G-750 переживет не один апгрейд.
